本文說明如何使用 Metrics Explorer 建立臨時圖表，探索指標資料。舉例來說，如要查看虛擬機器 (VM) 的 CPU 使用率，請使用 Metrics Explorer 建立圖表，顯示最新資料。如要建立永久圖表，請使用 Metrics Explorer 建立圖表，然後儲存至自訂資訊主頁。或者，您也可以建立自訂資訊主頁，並使用其介面新增圖表。資訊主頁可以顯示記錄資料、指標資料、追蹤資料、事件和其他內容。詳情請參閱「建立及管理自訂資訊主頁」。
您可以建立顯示單一指標類型的圖表，也可以建立顯示多種指標類型的複雜圖表。使用 Metrics Explorer 建立圖表後，您可以捨棄圖表、將圖表儲存至自訂資訊主頁、儲存圖表設定，或是分享圖表。

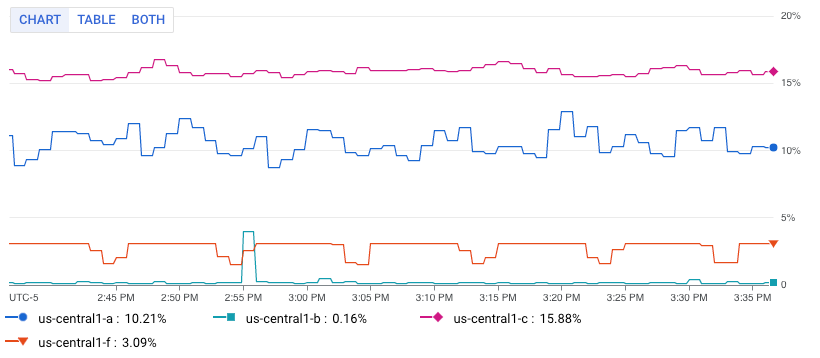

下圖顯示「指標探索器」頁面中顯示的單一指標類型，也就是 VM 執行個體的 CPU 使用率：
圖片顯示多條線。每條線都代表特定區域中所有 VM 的平均 CPU 使用率。
這項功能僅支援 Google Cloud 專案。 如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
事前準備
如要取得依標籤細分圖表所需的權限，請要求管理員授予您專案的「Monitoring 檢視者 」(roles/monitoring.viewer) IAM 角色。如要進一步瞭解如何授予角色，請參閱「管理專案、資料夾和組織的存取權」。
繪製單一指標類型的圖表
根據預設，建立圖表時，顯示樣式會設為折線圖。這種圖表樣式適用於大多數指標資料。您可以使用「小工具類型」選單變更圖表樣式。
如要設定圖表顯示單一指標，請執行下列操作：
-
前往 Google Cloud 控制台的 leaderboard「指標探索器」頁面：
如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。
- 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
指定要在圖表中顯示的資料。您可以使用選單導向介面、PromQL，或輸入 Monitoring 篩選器：
選單導向介面
選取要查看的時間序列資料：
-
在「指標」元素中，展開「選取指標」選單。
「選取指標」選單包含可協助您尋找可用指標類型的功能：
- 如要尋找特定指標類型，請使用filter_list 篩選列。舉例來說，如果您輸入
util，選單就只會顯示包含util的項目。如果項目通過不區分大小寫的「包含」測試，就會顯示在清單中。 - 如要顯示所有指標類型 (包括沒有資料的指標)，請按一下「有效」。根據預設，選單只會顯示含有資料的指標類型。
舉例來說，您可以選擇下列項目：
- 在「Active resources」(有效資源) 選單中，選取「VM instance」(VM 執行個體)。
- 在「使用中的指標類別」選單中，選取「uptime_check」。
- 在「有效指標」選單中，選取「要求延遲」。
- 按一下「套用」。
- 如要尋找特定指標類型，請使用filter_list 篩選列。舉例來說，如果您輸入
- 選用：如要指定要顯示的部分資料，請在「Filter」(篩選器)元素中選取「Add Filter」(新增篩選器)，然後完成對話方塊。舉例來說，您可以套用篩選器，查看單一區域的資料。你可以新增多個篩選器。詳情請參閱「篩選圖表資料」。
詳情請參閱「選取要繪製成圖表的資料」。
-
合併及對齊時間序列：
- 如要顯示每個時間序列，請在「Aggregation」(匯總) 元素中，將第一個選單設為「Unaggregated」(未匯總)，第二個選單設為「None」(無)。
- 如要合併時間序列，請在「Aggregation」元素中執行下列操作：
展開第一個選單，然後選取函式。
圖表會重新整理，並顯示單一時間序列。舉例來說，如果選取「平均值」，顯示的時間序列就是所有時間序列的平均值。
如要合併具有相同標籤值的時間序列，請展開第二個選單，然後選取一或多個標籤。
圖表會重新整理，並顯示每個不重複標籤值組合的時間序列。舉例來說，如要顯示每個區域的時間序列，請將第二個選單設為「zone」。
如果將第二個選單設為「無」，圖表會顯示一個時間序列。
- 選用：如要設定資料點之間的間距，請按一下 add「新增查詢元素」，選取「最小間隔」， 然後輸入值。
如要進一步瞭解分組和對齊方式，請參閱「選擇圖表資料的顯示方式」。
- 選用：如要只顯示值最高或最低的時間序列，請使用「排序和限制」元素。
PromQL
- 在查詢建立工具窗格的工具列中，選取名稱為 code「PromQL」PromQL的按鈕。
-
在查詢編輯器中輸入查詢。舉例來說，如要繪製 Google Cloud 專案中 VM 執行個體的平均 CPU 使用率圖表，請使用下列查詢：
avg(compute_googleapis_com:instance_cpu_utilization)
如要進一步瞭解如何使用 PromQL，請參閱「在 Cloud Monitoring 中使用 PromQL」。
監控篩選器
-
在「指標」元素中，依序點選「help_outline 說明」和「直接篩選模式」。
系統會刪除「指標」和「篩選器」元素，並建立「篩選器」元素，供您輸入文字。
如果您在切換至「直接篩選器模式」前選取了資源類型、指標或篩選器，這些設定就會顯示在「篩選器」元素的欄位中。
- 在「Filters」(篩選條件) 元素的欄位中輸入 Monitoring 篩選條件。
合併及對齊時間序列：
- 如要顯示每個時間序列，請在「Aggregation」(匯總) 元素中，將第一個選單設為「Unaggregated」(未匯總)，第二個選單設為「None」(無)。
- 如要合併時間序列，請在「Aggregation」元素中執行下列操作：
展開第一個選單，然後選取函式。
圖表會重新整理，並顯示單一時間序列。舉例來說，如果選取「平均值」，顯示的時間序列就是所有時間序列的平均值。
如要合併具有相同標籤值的時間序列，請展開第二個選單，然後選取一或多個標籤。
圖表會重新整理，並顯示每個不重複標籤值組合的時間序列。舉例來說，如要顯示每個區域的時間序列，請將第二個選單設為「zone」。
如果將第二個選單設為「無」，圖表會顯示一個時間序列。
- 選用：如要設定資料點之間的間距，請按一下 add「新增查詢元素」，選取「最小間隔」， 然後輸入值。
如要進一步瞭解分組和對齊方式，請參閱「選擇圖表資料的顯示方式」。
進階設定選項
本節說明可用的自訂小工具選項：
依標籤細分圖表
根據預設，Metrics Explorer 會顯示一個圖表，其中包含您選取的指標資料。調查問題時，您可以透過細分功能判斷特定資源類型或位置是否為問題原因。
如要查看按標籤劃分的所選指標類型，請選取「顯示明細」。
如要瞭解這項功能，請參閱「依標籤細分圖表」。
變更視覺呈現
根據預設，Metrics Explorer 會以折線圖顯示所選指標資料。這種圖表樣式適用於大多數指標類型，但不適用於所有指標類型。
根據所選指標類型更新圖表設定：
- 如為配額指標類型，請使用下列設定：
- 在工具列中，將時間控制項設為至少一週。配額指標通常每天會回報一個樣本。
- 在「顯示」窗格中，展開「小工具類型」選單，然後選取「堆疊長條圖」。
- 如果指標類型的值類型為「分佈」，請確認「小工具類型」選單已設為「熱視圖」。詳情請參閱「關於分佈值指標」。
- 如要查看其他指標類型，請使用「小工具類型」選單，瞭解資料的顯示方式。「小工具類型」選單會列出所有可用的小工具類型，但部分小工具可能未啟用。假設圖表顯示多個時間序列，且每個測量值都是雙精度浮點數：
- 折線圖、堆疊長條圖和堆疊面積圖小工具會列為「相容」。你可以選取其中任何一種。
- 「熱視圖」小工具已停用，因為這些小工具只能顯示分布值資料。
變更圖表外觀
根據預設，Metrics Explorer 會以色彩模式顯示時間序列。每個時間序列都會指派到不重複的顏色，背景則為白色。不過，您可以修改這個外觀。
選用：如要變更圖表或表格顯示所選資料的方式，請使用「顯示」窗格中的選項：
- 圖表選項：
- 分析模式選單： 選取折線圖、X 光片和靜態影像。
- 「與過去比較」選單： 將目前的資料與過去的資料重疊。
- 「門檻線」選單： 新增參考門檻。
- 「圖例別名」選單： 設定圖例資料欄的名稱。
- 「Y 軸指派方式」、「Y 軸標籤」和「Y 軸刻度」選單： 設定 Y 軸指派方式、標籤或刻度。
- 資料表選項：
繪製多個指標類型的圖表
這項功能僅適用於使用選單導向介面時。使用 PromQL 或 Monitoring 篩選器時，無法使用這項功能。
在某些情況下，您可能想要在同一張圖表中顯示不同指標類型的時間序列。舉例來說，如要比較 VM 的讀取和寫入負載，請設定圖表來顯示讀取的位元組數和寫入的位元組數。
如要繪製多個指標的圖表，請使用選單型介面。其他介面不支援繪製多項指標的圖表。
如要在圖表上顯示多個指標，請執行下列操作：
-
前往 Google Cloud 控制台的 leaderboard「指標探索器」頁面：
如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。
- 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
指定要在圖表中顯示的資料。
在「指標」元素中，選取要查看資料的第一個指標類型。如要瞭解這些步驟，請參閱「繪製單一指標類型圖表」。
這個選取範圍的查詢具有 A ID。
針對每個額外指標類型，請執行下列操作：
- 選取「新增查詢」。新增查詢。舉例來說，可能會新增標籤為 B 的查詢。
- 在新查詢的「指標」元素中，選取資源類型和指標類型。您也可以新增篩選條件、合併時間序列，以及排序和限制顯示的時間序列數量。
下圖顯示繪製兩種指標類型時的 Metrics Explorer 畫面：
選用：在「顯示」窗格中，展開「Y 軸」選單，並為每個指標類型設定要使用的 Y 軸。
繪製指標比率的圖表
只有在使用選單導向介面或 PromQL 時，才能使用這項功能。使用監控篩選器時無法使用這項功能。
監控回報的錯誤數量可能很有用，但您更可能需要監控錯誤率。也就是說，您想知道相較於回應總數，發生了多少錯誤。如要符合這項規定，您可以設定圖表，顯示兩項指標的比率。如需範例參照和指標比率圖表可能出現的異常狀況資訊，請參閱「指標比率」。
如要在圖表上顯示指標比率，請執行下列操作：
-
前往 Google Cloud 控制台的 leaderboard「指標探索器」頁面：
如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。
- 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
指定要在圖表中顯示的資料：
選單導向介面
- 設定分子：
- 在「指標」元素中，使用選單選取資源類型和指標類型。如要瞭解這些步驟，請參閱繪製單一指標類型圖表。
- 更新匯總欄位。根據預設，系統會計算所有時間序列的平均值。
- 選用：更新時間序列中要合併的點的固定時間長度。如要修改這個欄位，請按一下「新增查詢元素」add，選取「最小間隔」，然後完成對話方塊。
- 選取「新增查詢」，然後設定分母：
- 在新查詢的「指標」元素中，選取資源類型和指標類型。
選取指標類型，其指標種類與分子相同。 舉例來說，如果分子指標是
GAUGE指標，請為分母選取GAUGE指標。 -
更新匯總欄位。
建議分母指標類型的標籤與分子指標類型的值相符。舉例來說，您可以為分子和分母選取
zone標籤。您不一定要為這兩種指標類型使用相同的標籤組，但只能選取這兩種指標類型共用的標籤。
- 按一下「新增查詢元素」add， 選取「最小間隔」，並確認這個欄位設為分子使用的值。
- 在新查詢的「指標」元素中，選取資源類型和指標類型。
-
在查詢窗格的工具列中，選取「建立比率」，然後完成對話方塊。
建立比率後，系統會顯示三項查詢：
- A/B 比率：識別比率查詢。
- A：識別分子的查詢。
- B 可識別分母的查詢。
以下範例說明如何比較每個區域寫入磁碟的位元組總數，與寫入磁碟的位元組總數：
-
選用：如要切換分子和分母指標，請在「比率」元素中展開選單，然後選取所需項目。
PromQL
- 在查詢建立工具窗格的工具列中，選取名稱為 code「PromQL」PromQL的按鈕。
-
在查詢編輯器中輸入查詢。舉例來說，如要繪製
my_summary_latency_seconds指標平均延遲時間的比率圖表，請使用下列查詢：sum without (instance)(rate(my_summary_latency_seconds_sum[5m])) / sum without (instance)(rate(my_summary_latency_seconds_count[5m]))
如要進一步瞭解如何使用 PromQL，請參閱「在 Cloud Monitoring 中使用 PromQL」。
- 設定分子：
儲存圖表
設定圖表後，您可能想儲存圖表以供日後參考，或是儲存圖表顯示的資料。本節將說明這些選項。
儲存圖表的連結
如要保留圖表設定以供參考，請儲存圖表網址。 由於圖表網址會編碼圖表設定，因此將這個網址貼到瀏覽器時，系統會顯示您設定的圖表。
如要取得圖表的網址，請按一下圖表工具列中的「連結」link。
將圖表新增至自訂資訊主頁
您可以使用 Metrics Explorer 建立圖表，探索指標。不過，這項工具建立的圖表不會永久保留。離開 Metrics Explorer 頁面後，圖表也會遭到捨棄。
如要儲存使用 Metrics Explorer 設定的圖表，以供日後參考，請將圖表新增至自訂資訊主頁，或儲存圖表的網址：
如要將圖表新增至自訂資訊主頁，請執行下列任一操作：
如果您使用 Google Cloud 控制台管理自訂資訊主頁，請在 Metrics Explorer 工具列中選取「另存新檔」，然後選取「資訊主頁圖表」並完成對話方塊。您可以將圖表儲存至現有的自訂資訊主頁，也可以建立資訊主頁。
如果您使用 Cloud Monitoring API 管理自訂資訊主頁，請更新定義資訊主頁及其小工具的 JSON 檔案。每個小工具的 JSON 都包含系統用來擷取要顯示資料的查詢。
如要存取 JSON 表示法，請按一下圖表工具列中的「JSON 編輯器」code。
如要進一步瞭解如何使用 API 管理自訂資訊主頁，請參閱「使用 API 建立及管理資訊主頁」一文。
儲存圖表顯示的資料
如要將圖表顯示的資料儲存到本機系統，請按一下「下載 CSV」get_app。
透過圖表建立警告政策
您可以建立警告政策，監控您繪製圖表的資料。如要建立警告政策，請按照下列指示操作：
在工具列中，按一下「另存為」，然後選取「快訊政策」。
系統會開啟警告政策對話方塊，並填入指標選取欄位。警告政策已設定為在受監控資料的值大於門檻時通知您。
完成下列步驟，然後儲存政策：
- 在「設定觸發條件」部分，更新門檻。
- 新增通知管道。
- 輸入警告政策的名稱。
後續步驟
依標籤細分圖表： 調查問題時，請使用 Metrics Explorer 的細分功能，判斷特定資源類型或位置是否為問題原因。 Metrics Explorer 可將圖表分成一系列圖塊，每個圖塊都會顯示特定標籤鍵的時間序列資料。這個檢視畫面有助於找出匯總資料可能潛藏的尖峰、低谷或趨勢。
探索圖表資料：說明如何使用圖表控制項醒目顯示時間序列、變更圖表解析度、顯示離群值，以及比較目前與過去的資料。
