設定圖表顯示選項

在 Cloud Monitoring 中自訂圖表顯示選項，即可醒目顯示門檻、找出異常狀況，以及比較不同規模和時間範圍的時間序列趨勢。雖然 Metrics Explorer 和資訊主頁提供預設圖表設定，但您可以設定時間範圍、新增參考線、變更視覺模式或調整 Y 軸比例，覆寫這些設定。您也可以設定圖表，只顯示離群值，或比較目前資料與過往資料。

如要在 Metrics Explorer 中依標籤鍵找出尖峰或趨勢，請參閱「依標籤細分圖表」。

設定圖表的日期範圍

圖表可顯示一分鐘到六週的資料。如未明確設定圖表的顯示期間，圖表會使用上層 (Metrics Explorer 或自訂資訊主頁) 的顯示期間。

如果您希望某個圖表顯示的資料日期範圍，比其他資訊主頁小工具更長或更短，請設定該圖表的時間範圍覆寫值。例如，請參考下列應用實例：

  • 資訊主頁會顯示配額指標 (每天 1 個樣本)，以及每 60 秒取樣一次的指標資料。配額指標圖表的日期範圍至少要一天，最長可能為一週。不過，這個時間範圍太長，無法查看每 60 秒取樣一次的指標高峰或低谷。

  • 您想同時查看指標的趨勢和目前測量結果。因此，您要將兩張圖表新增至資訊主頁。其中一個圖表的時間範圍覆寫值設為八天，比一週稍長。另一個圖表則顯示一小時的資料，也就是資訊主頁的時間範圍設定。

變更圖表的日期範圍可能會導致時間序列重新對齊。如需概念資訊，請參閱「對齊：序列內正規化」。

設定預設日期範圍

資訊主頁上的圖表

預設日期範圍會套用至資訊主頁上的所有小工具，但覆寫日期範圍的小工具，以及查詢包含特定日期範圍的小工具除外。

如要設定資訊主頁的預設日期範圍，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要設定 App Hub，請選取 App Hub 主專案或管理專案。
  3. 選取自訂資訊主頁。
  4. 前往工具列並使用時間範圍選取器。

Metrics Explorer

  1. 前往 Google Cloud 控制台的「Metrics Explorer」頁面：

    前往 Metrics Explorer

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 前往工具列並使用時間範圍選取器。

設定圖表或群組的時間範圍覆寫值

資訊主頁上的圖表

設定後，圖表的日期範圍覆寫值會決定圖表的顯示期間。假設您有一個資訊主頁會顯示配額指標 (每天 1 個樣本) 和 CPU 使用率 (每 60 秒記錄 1 個樣本)。如要查看配額用量趨勢，請將日期範圍設為至少一週。不過，這個日期範圍會隱藏 CPU 使用率的尖峰。如要解決衝突，請為其中一個圖表設定時間範圍覆寫。

如未設定圖表的日期範圍覆寫，系統會根據資訊主頁的日期範圍設定決定顯示期間。

如要指定僅適用於圖表的日期範圍，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取自訂資訊主頁。

  4. 找出要設定時間範圍覆寫的圖表。 在圖表的工具列中，選取「編輯」圖示 。

    您可以選取分組小工具中的圖表。

  5. 在「顯示」窗格中展開「日期範圍覆寫」，然後填寫對話方塊。您可以指定相對或絕對日期範圍。

    如果沒有「時間範圍覆寫」選項，表示小工具不支援設定這個欄位。舉例來說，如果小工具顯示的圖表與警告政策相關聯，您就無法設定這個欄位。

  6. 按一下「套用」或「儲存」。

Metrics Explorer

如果您不打算將圖表儲存至資訊主頁，建議使用工具列設定圖表的日期範圍。

如要覆寫預設時間範圍，請按照下列步驟操作：

  1. 前往 Google Cloud 控制台的 「指標探索器」頁面：

    前往「Metrics Explorer」

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要設定 App Hub，請選取 App Hub 主專案或管理專案。
  3. 選取並設定圖表。
  4. 在「Display」(顯示) 窗格中，展開「Time range override」(覆寫日期範圍)，然後完成對話方塊。您可以指定相對或絕對日期範圍。

新增參考線

「Threshold」選項會從 Y 軸上的某個點建立水平線。這條線可做為所選門檻值的視覺參考。您可以新增參照左側 Y 軸或右側 Y 軸值的門檻。

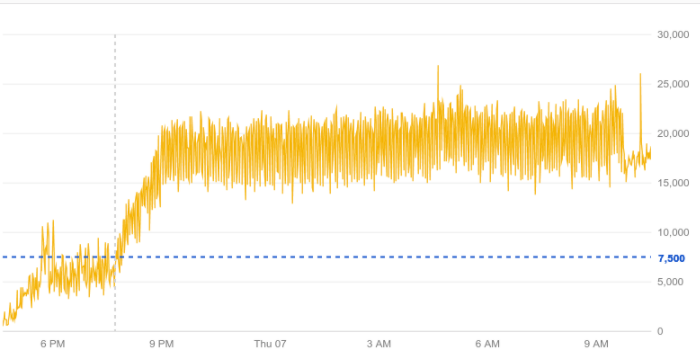

以下螢幕截圖顯示含有門檻線的圖表：

套用門檻線的圖表示例。

在上述螢幕截圖中，門檻設為 7500，並參照右側 Y 軸。

資訊主頁上的圖表

如要在圖表中新增參考線，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要設定 App Hub，請選取 App Hub 主專案或管理專案。
  3. 選取資訊主頁。
  4. 在圖表的工具列中，選取 「Edit」(編輯)。
  5. 在「Display」(顯示) 窗格中，選取「Threshold」(門檻)。
  6. 選用：如要變更 Y 軸，請依序點選 「Y 軸」，然後從選單中選取。
  7. 在「門檻線」欄位中設定門檻值。

Metrics Explorer

如要在圖表中新增參考線，請按照下列步驟操作：

  1. 前往 Google Cloud 控制台的「Metrics Explorer」頁面：

    前往「Metrics Explorer」

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取要繪製圖表的資源類型和指標類型。
  4. 在圖表的「顯示」窗格中，展開「門檻線」，選取「新增門檻」，然後完成對話方塊。

設定 X 光、顏色或統計資料模式

資訊主頁上的圖表

圖表的小工具類型和圖表模式設定，會決定圖表顯示資料的方式。舉例來說，建立折線圖時，每個時間序列都會以不重複的顏色顯示。不過，您可以設定折線圖，顯示平均值和移動平均值等統計測量值。

圖表模式有三種：

  • 色彩模式：以不重複的顏色呈現各個時間序列。
  • 統計資料模式：針對圖表中的資料，顯示常用的統計度量。
  • X 光模式：以半透明灰色顯示各個時間序列。每條線都很模糊，線條重疊或交叉的地方，點會顯得更亮。因此，這個模式最適合用於有多條線的圖表。重疊的線條會形成亮度帶，代表指標群組內的正常行為。

你可以永久變更折線圖的模式。您可以暫時變更折線圖、堆疊面積圖、堆疊長條圖和熱視圖圖表的模式。

如要暫時變更圖表的模式，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要設定 App Hub，請選取 App Hub 主專案或管理專案。
  3. 選取資訊主頁。

  4. 在圖表的工具列中，按一下「更多選項」，然後從選單中選取所需選項。

    重新載入資訊主頁時，系統會捨棄變更。

如要永久變更折線圖模式，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取資訊主頁。
  4. 在圖表的工具列中，選取 「Edit」(編輯)。
  5. 在「Display」(顯示) 窗格中，按一下 「Chart mode」(圖表模式)，然後從選單中選取所需選項。

Metrics Explorer

圖表的小工具類型和分析模式設定，會決定圖表顯示資料的方式。舉例來說，建立折線圖時，每個時間序列都會以不重複顏色的線條顯示。不過，您可以設定折線圖來顯示統計測量值，例如平均值和移動平均值。

分析模式有三種：

  • 標準模式：以不重複的顏色呈現各個時間序列。
  • 統計資料模式：針對圖表中的資料，顯示常用的統計度量。
  • X 光模式：以半透明灰色顯示各個時間序列。每條線都很淡，線條重疊或交叉處的點則會較亮。因此，這個模式最適合用於線條眾多的圖表。重疊的線條會形成亮度帶，指出指標群組內的正常行為。

如要變更折線圖的分析模式，請按照下列步驟操作：

  1. 前往 Google Cloud 控制台的「Metrics Explorer」頁面：

    前往「Metrics Explorer」

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要設定 App Hub，請選取 App Hub 主專案或管理專案。
  3. 選取要繪製圖表的資源類型和指標類型。
  4. 在圖表的「Display」(顯示) 窗格中，展開 「Analysis mode」(分析模式)，然後從選單中選取所需選項。

範例

下方的螢幕截圖顯示彩色模式的圖表：

色彩模式下的圖表示例。

下方的螢幕截圖顯示先前的圖表，但處於統計資料模式：

統計模式下的圖表。

選取統計模式後，圖表圖例會顯示統計測量值，例如平均值和標準差。

下方的螢幕截圖顯示 X 射線模式下的圖表：

X 光模式下的圖表示例。

X 光模式會醒目顯示密集圖表中的集中趨勢和離群值。舉例來說，假設有一組機器提供相同的資料。如果查看叢集的 CPU 使用率，您應該會看到叢集平均 CPU 使用率附近的頻帶。該範圍會顯示平均值的範圍，並指出叢集是否佈建過多或不足。您也可以使用 X 光模式，找出運作不佳的伺服器。

將 Y 軸設為對數尺標

「在 Y 軸上使用對數尺標」選項會以對數方式重新調整圖表的 Y 值。你可以縮放左 Y 軸、右 Y 軸或兩者。這個重新縮放的動作在值緊密聚集在一個小範圍內時很實用。勾選核取方塊即可啟用這個選項，取消勾選則會停用。

下列螢幕擷取畫面顯示了具有預設「Y」軸及具有記錄縮放「Y」軸的相同圖表。

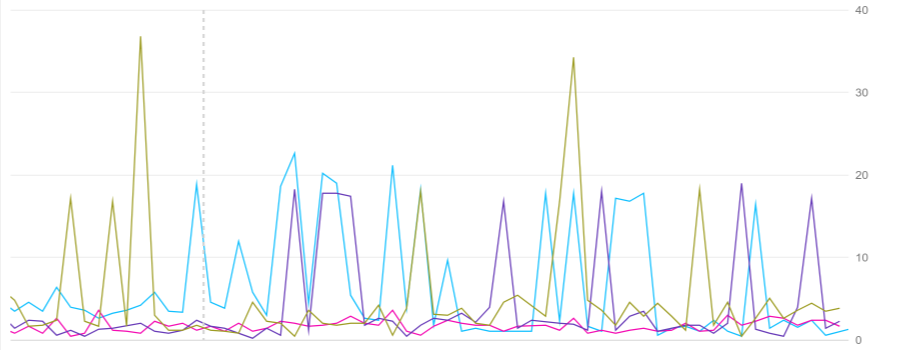

預設 Y 軸：

Y 軸為預設值的圖表範例。

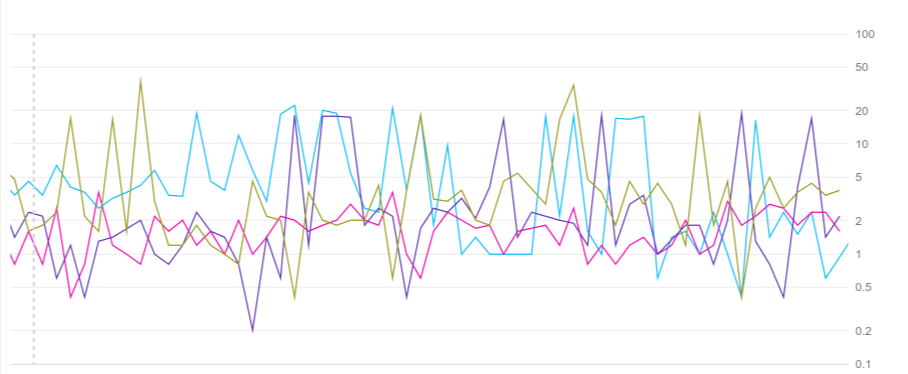

對數尺標 Y 軸：

Y 軸採用對數刻度的圖表示例。

資訊主頁上的圖表

如要將 Y 軸設為對數尺標，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取資訊主頁。
  4. 在圖表的工具列中，選取「編輯」。
  5. 在「顯示」窗格中，選取「Y 軸上的對數尺標」。

Metrics Explorer

如要將 Y 軸設為對數尺標，請按照下列步驟操作：

  1. 前往 Google Cloud 控制台的「Metrics Explorer」頁面：

    前往「Metrics Explorer」

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要設定 App Hub，請選取 App Hub 主專案或管理專案。
  3. 選取要繪製圖表的資源類型和指標類型。
  4. 在圖表的「Display」(顯示) 窗格中，展開 「Scale」(比例)，然後選取「Log scale on Y-axis」(Y 軸上的對數尺標)。左軸和右軸有不同的選項。

設定 API 模式

資訊主頁上的圖表

如要查看 Cloud Monitoring API 所述的小工具設定，請按一下「Show API Mode in Configuration」(在設定中顯示 API 模式)。

選取後，資訊主頁上每個小工具的設定窗格都會顯示「API」分頁。如果您透過 Google Cloud 控制台和 Cloud Monitoring API 管理資訊主頁，API 模式會很有幫助。

Metrics Explorer

不適用。
