Criar um web app de várias camadas com Redis e PHP

Neste tutorial, mostramos como criar um aplicativo da Web de várias camadas usando o Google Kubernetes Engine (GKE).

Neste tutorial, você faz as ações a seguir:

  • Configure um aplicativo da Web com um endereço IP externo e um balanceador de carga.
  • Crie um cluster Redis com um único mestre (líder) e várias réplicas (seguidores).

O exemplo descreve os seguintes conceitos do Kubernetes:

  • Configuração declarativa usando arquivos de manifestos YAML.
  • Implantações, que são recursos do Kubernetes que determinam a configuração de um conjunto de pods replicados.
  • Serviços para criar balanceadores de cargas internos e externos em um conjunto de pods.

Prepare o ambiente

Para configurar o ambiente, siga estas etapas:

  1. Defina as variáveis de ambiente:

    export PROJECT_ID=PROJECT_ID
export COMPUTE_LOCATION=COMPUTE_LOCATION

    Substitua:

  2. Clone o repositório do GitHub:

    git clone https://github.com/GoogleCloudPlatform/kubernetes-engine-samples

  3. Mude para o diretório de trabalho:

    cd kubernetes-engine-samples/quickstarts/guestbook/

Crie um cluster do GKE

Crie um cluster do Autopilot ou do GKE padrão:

Piloto automático

gcloud container clusters create-auto guestbook \
    --location=${COMPUTE_LOCATION} \

Standard

gcloud container clusters create guestbook \
    --location=${COMPUTE_LOCATION} \
    --num-nodes=4

Conectar ao cluster

Configure kubectl para se comunicar com o cluster:

gcloud container clusters get-credentials guestbook \
    --location=${COMPUTE_LOCATION}

Configurar o líder do Redis

No aplicativo, o Redis é usado para armazenar os dados. O aplicativo grava os dados em uma instância líder do Redis e lê os dados de várias instâncias de seguidores do Redis.

  1. No manifesto a seguir, descrevemos uma implantação do Kubernetes que executa um pod líder do Redis de réplica única:

    apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis-leader
  labels:
    app: redis
    role: leader
    tier: backend
spec:
  replicas: 1
  selector:
    matchLabels:
      app: redis
  template:
    metadata:
      labels:
        app: redis
        role: leader
        tier: backend
    spec:
      containers:
      - name: leader
        image: "docker.io/redis:6.0.5"
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
        ports:
        - containerPort: 6379

    Aplique o manifesto ao cluster:

    kubectl apply -f redis-leader-deployment.yaml

  2. Verifique se o pod líder do Redis está em execução:

    kubectl get pods

    O resultado será assim:

    NAME                           READY     STATUS    RESTARTS   AGE
redis-leader-343230949-qfvrq   1/1       Running   0          43s

    Pode levar vários minutos para que STATUS mude de Pending para Running.

Criar o serviço de líder do Redis

O aplicativo precisa se comunicar com o líder do Redis para gravar os dados. É possível criar um serviço para redirecionar o tráfego ao pod do líder do Redis.

Um serviço é uma abstração do Kubernetes que define um conjunto lógico de pods e uma política para permitir o acesso aos pods. Ao criar um serviço, você descreve quais pods proxy com base nos rótulos.

  1. O manifesto a seguir descreve um serviço para o líder do Redis:

    apiVersion: v1
kind: Service
metadata:
  name: redis-leader
  labels:
    app: redis
    role: leader
    tier: backend
spec:
  ports:
  - port: 6379
    targetPort: 6379
  selector:
    app: redis
    role: leader
    tier: backend

    Esse manifesto inclui um conjunto de seletores de rótulos. Esses rótulos são iguais ao conjunto implantado na etapa anterior. Portanto, esse serviço faz o roteamento do tráfego de rede para o pod do líder do Redis criado em uma etapa anterior.

    A seção ports do manifesto apresenta um único mapeamento de porta. O serviço encaminha o tráfego em port: 6379 para targetPort: 6379 dos contêineres que correspondem aos rótulos selector especificados. O containerPort usado na implantação precisa corresponder a targetPort para rotear o tráfego para a implantação.

    Aplique o manifesto ao cluster:

    kubectl apply -f redis-leader-service.yaml

  2. Verifique se o GKE criou o serviço:

    kubectl get service

    O resultado será assim:

    NAME           CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
kubernetes     10.51.240.1     <none>        443/TCP    42s
redis-leader   10.51.242.233   <none>        6379/TCP   12s

Configurar seguidores do Redis

Embora o líder do Redis seja um único pod, é possível torná-lo altamente disponível e atender às demandas de tráfego adicionando algumas réplicas ou seguidores do Redis.

  1. No manifesto a seguir, descrevemos uma implantação para os pods de seguidores do Redis:

    apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis-follower
  labels:
    app: redis
    role: follower
    tier: backend
spec:
  replicas: 2
  selector:
    matchLabels:
      app: redis
  template:
    metadata:
      labels:
        app: redis
        role: follower
        tier: backend
    spec:
      containers:
      - name: follower
        image: us-docker.pkg.dev/google-samples/containers/gke/gb-redis-follower:v2
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
        ports:
        - containerPort: 6379

  2. Aplique o manifesto ao cluster:

    kubectl apply -f redis-follower-deployment.yaml

  3. Verifique se as duas réplicas de seguidores do Redis estão em execução:

    kubectl get pods

    O resultado será assim:

    NAME                              READY   STATUS    RESTARTS   AGE
redis-follower-76588f55b7-bnsq6   1/1     Running   0          27s
redis-follower-76588f55b7-qvtws   1/1     Running   0          27s
redis-leader-dd446dc55-kl7nl      1/1     Running   0          119s

    Pode levar vários minutos para que STATUS mude de Pending para Running.

Criar o serviço de seguidor do Redis

O aplicativo da Web precisa se comunicar com os seguidores do Redis para ler os dados. Para que os seguidores do Redis possam ser descobertos, configure um serviço.

  1. O manifesto a seguir descreve um serviço para os seguidores do Redis:

    apiVersion: v1
kind: Service
metadata:
  name: redis-follower
  labels:
    app: redis
    role: follower
    tier: backend
spec:
  ports:
    # the port that this service should serve on
  - port: 6379
  selector:
    app: redis
    role: follower
    tier: backend

    Esse manifesto especifica que o serviço é executado na porta 6379. O campo selector do serviço corresponde aos pods de seguidores do Redis criados na etapa anterior.

    Aplique o manifesto ao cluster:

    kubectl apply -f redis-follower-service.yaml

  2. Verifique se o GKE criou o serviço:

    kubectl get service

    O resultado será assim:

    NAME           CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
kubernetes     10.51.240.1     <none>        443/TCP    1m
redis-leader   10.51.242.233   <none>        6379/TCP   49s
redis-follower 10.51.247.238   <none>        6379/TCP   3s

Configurar o front-end da Web do aplicativo

Agora que você tem o armazenamento Redis para seu aplicativo, inicie os servidores da Web. Assim como os seguidores do Redis, o front-end é implantado usando uma implantação do Kubernetes.

O aplicativo da Web usa um front-end PHP, que é configurado para se comunicar com os serviços de líder ou seguidor do Redis, dependendo de a solicitação ser de leitura ou gravação. O front-end apresenta uma interface JSON e veicula uma IU baseada em jQuery-Ajax.

  1. O manifesto a seguir descreve uma implantação para o servidor da Web:

    apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend
spec:
  replicas: 3
  selector:
    matchLabels:
        app: guestbook
        tier: frontend
  template:
    metadata:
      labels:
        app: guestbook
        tier: frontend
    spec:
      containers:
      - name: php-redis
        image: us-docker.pkg.dev/google-samples/containers/gke/gb-frontend:v5
        env:
        - name: GET_HOSTS_FROM
          value: "dns"
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
        ports:
        - containerPort: 80

    O arquivo de manifesto especifica a variável de ambiente GET_HOSTS_FROM=dns. Quando você fornece a configuração para o aplicativo de front-end da Web, o aplicativo de front-end usa os nomes de host redis-follower e redis-leader para realizar uma busca DNS. A busca DNS encontra os endereços IP dos serviços criados nas etapas anteriores. Esse conceito é chamado de descoberta de serviços DNS.

    Aplique o manifesto ao cluster:

    kubectl apply -f frontend-deployment.yaml

  2. Verifique se as réplicas estão em execução:

    kubectl get pods -l app=guestbook -l tier=frontend

    O resultado será assim:

    NAME                        READY   STATUS    RESTARTS   AGE
frontend-7b78458576-8kp8s   1/1     Running   0          37s
frontend-7b78458576-gg86q   1/1     Running   0          37s
frontend-7b78458576-hz87g   1/1     Running   0          37s

Expor o front-end em um endereço IP externo

Com a configuração atual, os serviços redis-follower e redis-leader criados nas etapas anteriores só podem ser acessados no cluster do GKE porque o tipo padrão de um serviço é ClusterIP.

Um serviço ClusterIP fornece um único endereço IP para o conjunto de pods para onde o serviço está apontando. Esse endereço IP só é acessível no cluster.

Para tornar o serviço de front-end da Web acessível externamente, é possível especificar type: LoadBalancer ou type: NodePort na configuração do serviço, dependendo de seus requisitos.

O manifesto a seguir descreve um serviço do tipo LoadBalancer.

apiVersion: v1
kind: Service
metadata:
  name: frontend
  labels:
    app: guestbook
    tier: frontend
spec:
  type: LoadBalancer
  ports:
    # the port that this service should serve on
  - port: 80
  selector:
    app: guestbook
    tier: frontend

A declaração de porta na seção ports especifica port: 80 e targetPort não é especificado. Quando você omite a propriedade targetPort, o padrão é o valor do campo port. Nesse caso, o serviço encaminha o tráfego externo da porta 80 para a porta 80 dos contêineres na implantação frontend.

Aplique o manifesto ao cluster:

kubectl apply -f frontend-service.yaml

Quando o serviço frontend é criado, o GKE cria um balanceador de carga e um endereço IP externo. Esses recursos estão sujeitos à cobrança.

Acessar o site do aplicativo

Para acessar o site do aplicativo, veja o endereço IP externo do serviço frontend:

kubectl get service frontend

O resultado será assim:

NAME       CLUSTER-IP      EXTERNAL-IP        PORT(S)        AGE
frontend   10.51.242.136   109.197.92.229     80:32372/TCP   1m

A coluna EXTERNAL-IP pode mostrar <pending> enquanto o balanceador de carga está sendo criado. Isso pode levar alguns minutos. Se você encontrar erros como Does not have minimum availability, aguarde alguns minutos. Esse erro temporário ocorre porque o GKE recria os nós para fazer as alterações.

Copie o endereço IP e abra a página no navegador:

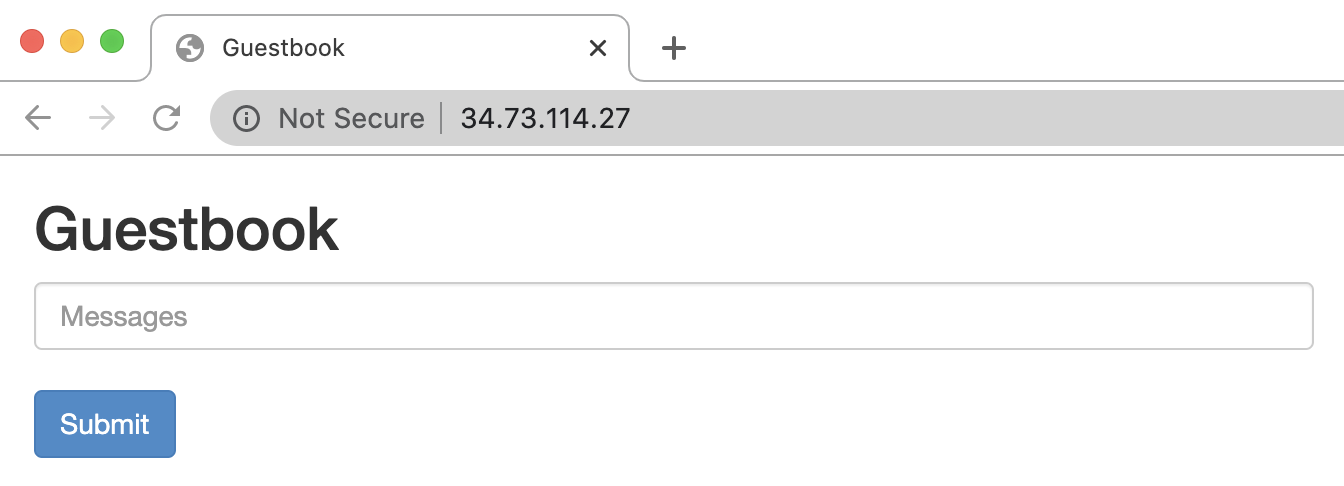

Aplicativo da Web em execução no GKE

Tente adicionar algumas entradas digitando uma mensagem e clicando em Enviar. A mensagem que você digitou aparece no front-end. Essa mensagem indica que os dados foram adicionados ao Redis por meio dos Serviços que você criou.

Escalonar o front-end da Web

Suponha que seu aplicativo esteja em execução há algum tempo e de repente fique famoso. Você decide que seria uma boa ideia adicionar mais servidores Web ao seu front-end. Para isso, aumente o número de pods.

  1. Amplie o número de pods frontend:

    kubectl scale deployment frontend --replicas=5

    O resultado será assim:

    deployment.extensions/frontend scaled

  2. Verifique o número de réplicas em execução:

    kubectl get pods

    O resultado será assim:

    NAME                             READY     STATUS    RESTARTS   AGE
frontend-88237173-3s3sc          1/1       Running   0          1s
frontend-88237173-twgvn          1/1       Running   0          1s
frontend-88237173-5p257          1/1       Running   0          23m
frontend-88237173-84036          1/1       Running   0          23m
frontend-88237173-j3rvr          1/1       Running   0          23m
redis-leader-343230949-qfvrq     1/1       Running   0          54m
redis-follower-132015689-dp23k   1/1       Running   0          37m
redis-follower-132015689-xq9v0   1/1       Running   0          37m

    É possível reduzir o número de pods frontend usando o mesmo comando, substituindo 5 por 1.
