הפניה לתרשים לוח מחוונים

תרשימי מדדים מאפשרים לראות את הביצועים של מדד מסוים בהשוואה ליעד שהוגדר. תרשים לוח מחוונים מורכב מהרכיבים הבאים:

  • עמודה מרכזית שמציגה את הערך בפועל של המדד שמוצג בגרף
  • קו אנכי אופציונלי שמציג ערך יעד
  • ערך השוואה אופציונלי
  • פסי צבע אופציונליים שמייצגים טווחי סף, כמו גרוע, ממוצע וטוב

אפשר להשתמש בתרשימי מדדים כדי לעקוב אחרי מדדי ביצועים מרכזיים (KPI) שונים שקשורים ל'תקינות' או לביצועים אחרים.

תרשימי מדדים ב-Data Studio

תרשימי מדדים ב-Data Studio מאפשרים להמחיש מדד יחיד. אפשר להציג ערך מינימלי וערך מקסימלי, ערך יעד וערך השוואה, ולהגדיר עד חמישה טווחים. אפשר גם לשנות את צבעי התרשים ולהחיל מסנני נתונים.

דוגמה

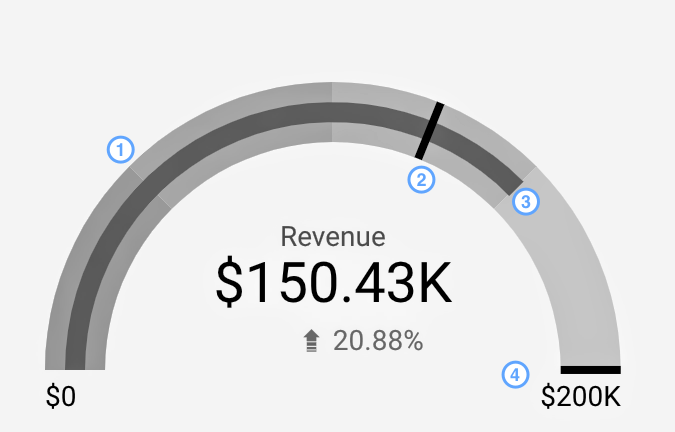

בתרשים לוח המחוונים הבא מוצגת ההכנסה הכוללת מ-Google Merchandise Store במהלך תקופה של 28 יום.

בתרשים לוח מחוונים מוצג טווח של 0$ עד 200,000$, עם פס מרכזי ב-150.43 אלף דולר, וחץ כלפי מעלה מציין צמיחה של 20.88% בהכנסות ב-28 הימים האחרונים.

בדוגמה מופיעים הרכיבים הבאים:

  1. ארבע רצועות מוצללות שמייצגות טווחים
  2. השוואה לתקופה הקודמת של 28 ימים
  3. עמודה מרכזית שמציגה את סכום ההכנסה
  4. יעד של 200,000$

הוספת התרשים

מוסיפים תרשים חדש או בוחרים תרשים קיים. לאחר מכן, משתמשים בחלונית מאפיינים כדי להגדיר את מאפייני הכרטיסייה הגדרה ואת מאפייני הכרטיסייה סגנון של התרשים, כדי להגדיר את נתוני התרשים ולעצב אותו.

הגדרת נתוני התרשים

האפשרויות בכרטיסייה הגדרה בחלונית מאפיינים קובעות איך הנתונים בגרף מאורגנים ומוצגים.

מקור הנתונים

מקור נתונים מספק את החיבור בין הרכיב לבין מערך הנתונים הבסיסי.

  • כדי לשנות את מקור הנתונים של התרשים, לוחצים על השם הנוכחי של מקור הנתונים.
  • כדי לראות או לערוך את מקור הנתונים, לוחצים על הסמל עריכת מקור נתונים. (כדי לראות את הסמל הזה, צריך לפחות הרשאת צפייה).
  • לוחצים על מיזוג נתונים כדי לראות נתונים מכמה מקורות נתונים באותו תרשים. מידע נוסף על מיזוג נתונים

מדד

המדדים מודדים את הדברים שנכללים במאפיינים ומספקים את הסולם המספרי ואת סדרת הנתונים של התרשים.

מדדים הם צבירות שמגיעות ממערך הנתונים הבסיסי או שהן תוצאה של הפעלה מרומזת או מפורשת של פונקציית צבירה, כמו COUNT(),‏ SUM() או AVG(). למדד עצמו אין קבוצה מוגדרת של ערכים, ולכן אי אפשר לקבץ לפי מדד כמו שאפשר לקבץ לפי מאפיין.

מידע נוסף על צבירה

בתרשימי מדד יכול להיות מדד אחד.

מדדים אופציונליים

כדי להוסיף מדדים אופציונליים, מפעילים את המתג מדדים אופציונליים ובוחרים מדדים מתוך בורר השדות הוספת מדד. אפשר גם ללחוץ על מדדים מרשימת השדות בחלונית נתונים ולמקם אותם בבורר מדדים אופציונליים.

מסנן

המסננים מגבילים את הנתונים שמוצגים ברכיב על ידי הכללה או החרגה של הערכים שאתם מציינים. מידע נוסף על מאפיין המסנן

אפשרויות הסינון כוללות:

  • שם המסנן: לוחצים על מסנן קיים כדי לערוך אותו. מציבים את העכבר מעל שם המסנן ולוחצים על X כדי למחוק אותו.
  • הוספת מסנן: לוחצים על האפשרות הזו כדי ליצור מסנן חדש לתרשים.

מאפיין טווח התאריכים

האפשרות הזו מופיעה אם במקור הנתונים יש מאפיין תקין של תאריך.

המאפיין של טווח התאריכים משמש כבסיס להגבלת טווח התאריכים של התרשים. לדוגמה, זה המאפיין שמשמש אם מגדירים מאפיין של טווח תאריכים לתרשים, או אם מי שצופה בדוח משתמש באמצעי בקרה של טווח תאריכים כדי להגביל את מסגרת הזמן.

מסנן ברירת המחדל של טווח התאריכים

מסנן ברירת המחדל של טווח התאריכים מאפשר להגדיר מסגרת זמן לתרשים ספציפי.

אפשרויות הסינון של טווח התאריכים שמוגדר כברירת המחדל כוללות את האפשרויות הבאות:

  • אוטומטי: נעשה שימוש בטווח התאריכים שמוגדר כברירת מחדל, שנקבע לפי מקור הנתונים של התרשים.
  • מותאם אישית: מאפשר לבחור טווח תאריכים מותאם אישית לתרשים באמצעות ווידג'ט היומן.
  • ‫Comparison date range (טווח תאריכים להשוואה): מוצגים נתונים להשוואה של תקופת הזמן שנבחרה.

מידע נוסף על עבודה עם תאריכים ושעות

עיצוב התרשים

האפשרויות בכרטיסייה סגנון קובעות את המראה וההצגה הכלליים של התרשים.

כותרת התרשים

מפעילים את המתג הצגת כותרת כדי להוסיף כותרת לתרשים. מערכת Data Studio יכולה ליצור כותרת באופן אוטומטי, או שאתם יכולים ליצור כותרת מותאמת אישית לתרשים. אפשר גם להתאים אישית את הסגנון והמיקום של הכותרת.

יצירה אוטומטית

האפשרות הזו מופעלת כברירת מחדל. כשהאפשרות יצירה אוטומטית מופעלת, Data Studio יוצר כותרת שמבוססת על סוג התרשים והשדות שבהם נעשה שימוש בתרשים. השם שנוצר אוטומטית יעודכן אם תשנו את סוג התרשים או תבצעו שינויים בשדות שבהם נעשה שימוש בתרשים.

כדי להוסיף שם בהתאמה אישית לתרשים, מזינים אותו בשדה שם. הפעולה הזו תשבית את ההגדרה יצירה אוטומטית.

אפשרויות של שמות פריטים

כשההגדרה הצגת שם מופעלת, אפשר להשתמש באפשרויות הבאות לשם:

  • כותרת: מספק שדה טקסט שבו משתמשים בעלי הרשאת עריכה של דוחות יכולים להזין כותרת מותאמת אישית לתרשים.
  • משפחת גופנים: הגדרת סוג הגופן של טקסט הכותרת.
  • גודל גופן: הגדרת גודל הגופן של טקסט הכותרת.
  • צבע גופן: הגדרת צבע הגופן של טקסט הכותרת.
  • אפשרויות לעיצוב הגופן: החלת עיצוב מודגש, נטוי או קו תחתון על טקסט הכותרת.
  • למעלה: הכותרת של התרשים מוצבת בחלק העליון של התרשים.
  • למטה: הכותרת של התרשים מוצבת בתחתית התרשים.
  • ימין: כותרת התרשים מיושרת לצד הימני של התרשים.
  • מרכז: מרכוז אופקי של כותרת התרשים.
  • ימין: מיישר את שם התרשים לצד הימני של התרשים.

מדד ראשי

ההגדרות האלה קובעות את המראה של הנתונים בתרשים המד, והן כוללות את האפשרויות הבאות:

  • מספרים קומפקטיים: המספרים מעוגלים ומוצג בהם סימן היחידה. לדוגמה, הערך 553,939 הופך ל-553.9K.
  • דיוק עשרוני: הגדרת מספר הספרות אחרי הנקודה העשרונית בערכי המדדים.

צבעי הסרגל

בקטע הזה קובעים את המראה של סרגל הערכים המרכזי והטווחים. ההגדרות כוללות את האפשרויות הבאות:

  • צבע פס: מגדיר את הצבע של פס הערך.
  • צבע הטווח: מגדיר את הצבע של הטווחים.

מדד השוואה

האפשרויות האלה קובעות את המראה של נתוני ההשוואה של המדד, והן כוללות את האפשרויות הבאות:

  • צבע השינוי החיובי: האפשרות הזו מופיעה כשהשוואת התאריכים מופעלת. משנה את צבע הגופן שמשמש לציון נתונים שמשתנים באופן חיובי (מגמת עלייה).
  • צבע השינוי השלילי: האפשרות הזו מופיעה כשמופעלת השוואה בין תאריכים. משנה את צבע הגופן שמשמש לציון נתונים שמשתנים באופן שלילי (מגמת ירידה).
  • מספרים קומפקטיים: המספרים מעוגלים ומוצג בהם סימן היחידה. לדוגמה, הערך 553,939 הופך ל-553.9K.
  • דיוק עשרוני: הגדרת מספר הספרות אחרי הנקודה העשרונית בערכי המדדים.
  • הצגת שינוי מוחלט: שינוי תצוגת ההשוואה מאחוז השינוי להפרש מספרי מוחלט.

מגבלות טווח

מגבלות הטווח מציינות את ערכי הסף של התרשים. בדרך כלל, טווחי הערכים מציינים ספים של 'נמוך', 'ממוצע' ו'גבוה', והם מושבתים כברירת מחדל בתרשימי מדדים. אפשר להוסיף עד חמישה טווחי ערכים לתרשים לוח מחוונים. לוחצים על הוספת טווח כדי להוסיף טווחים.

  • טווח 1: מגדירים את הסף לטווח 'ירוד'.
  • טווח 2: מגדירים את ערך הסף לטווח 'ממוצע'.
  • טווח 3: מגדירים את ערך הסף לטווח 'טוב'.
  • טווח 4: הגדרת ערך הסף לטווח 'טוב מאוד'.
  • טווח 5: הגדרת ערך הסף לטווח 'מצוין'.

Axis

ההגדרות הבאות קובעות את המראה של ציר התרשים:

  • הצגת הציר: הצגה או הסתרה של ציר התרשים.
  • ערך מינימלי בציר: הגדרת הערך המינימלי של ציר התרשים.
  • ערך מקסימלי בציר: הגדרת הערך המקסימלי של ציר התרשים.

יעד

באמצעות האפשרויות האלה אפשר לציין את ערך היעד של התרשים:

  • הצגת יעד: הצגה או הסתרה של קו היעד האנכי.
  • ערך יעד: הגדרת ערך היעד עבור קו היעד.

חסרים נתונים

אם חסרים נתונים בתרשים לוח המחוונים, אתם יכולים לבחור מבין האפשרויות הבאות כדי לציין שאין נתונים:

  • הצגת 'אין נתונים': הטקסט 'אין נתונים' מוצג בתרשים לוח המחוונים.
  • הצגת '0': הצגת המספר '0' בתרשים לוח המחוונים.
  • הצגת '-': הצגת הטקסט '-' בתרשים לוח המחוונים.
  • הצגת הערך null: הצגת הטקסט null בתרשים לוח מחוונים.
  • הצגת " " (רווח): לא מוצג טקסט בתרשים לוח המחוונים.

תוויות

מאפשר להגדיר את סוג הגופן, הצבע והגודל של המדד שמוצג במדד. האפשרויות כוללות:

  • צבע גופן: מגדיר את הצבע של התוויות בתרשים.
  • גודל גופן: מגדיר את גודל הגופן של התוויות בתרשים.
  • משפחת גופנים: הגדרת סוג הגופן של התוויות בתרשים.
  • הסתרת שם המדד: מפעילים את המתג כדי להסתיר את שם המדד.
  • הסתרת ערך המדד: מפעילים את המתג כדי להסתיר את ערך המדד.

רקע וגבול

האפשרויות האלה קובעות את המראה של מאגר הרקע של התרשים:

  • רקע: מגדיר את צבע הרקע של התרשים.
  • אטימות: הגדרה של אטימות התרשים. אטימות של 100% מסתירה לחלוטין את האובייקטים מאחורי התרשים. אטימות של 0% הופכת את התרשים לבלתי נראה.
  • צבע גבול: מגדיר את צבע הגבול של התרשים.
  • רדיוס הגבול: מוסיף גבולות מעוגלים לרקע של התרשים. כשהרדיוס הוא 0, לצורת הרקע יש פינות של 90 מעלות. רדיוס גבול של 100° יוצר צורה מעגלית.
  • עובי הגבול: מגדיר את עובי קו הגבול של התרשים.
  • סגנון הגבול: מגדיר את סגנון קו הגבול של התרשים.
  • הוספת צל לגבול: מוסיף צל לגבולות התחתון והימני של התרשים.

כותרת התרשים

כותרת התרשים מאפשרת לצופים לבצע פעולות שונות בתרשים, כמו ייצוא הנתונים, הצגת פירוט או סיכום של הנתונים או מיון התרשים. אפשרויות הכותרת של התרשים כוללות את האפשרויות הבאות:

  • כותרת התרשים: קובעת איפה כותרת התרשים תופיע בתרשים. האפשרויות של כותרת התרשים כוללות את האפשרויות הבאות:
    • לא להציג: אפשרויות הכותרת לא יופיעו אף פעם. חשוב לזכור שמשתמשים עם הרשאת צפייה בדוח תמיד יכולים לגשת לאפשרויות האלה באמצעות קליק ימני על התרשים.
    • הצגה תמיד: אפשרויות הכותרת מופיעות תמיד.
    • הצגה בהעברת העכבר (ברירת מחדל): שלוש נקודות אנכיות מופיעות כשמחזיקים את הסמן מעל כותרת התרשים. כדי לגשת לאפשרויות של הכותרת, לוחצים על האפשרויות האלה.
  • צבע הגופן של הכותרת: מגדיר את הצבע של אפשרויות הכותרת בתרשים.

איפוס לעיצוב הדוח

לוחצים על איפוס לעיצוב הדוח כדי לאפס את הגדרות התרשים להגדרות העיצוב של הדוח.
