Los gráficos de bala te permiten ver rápidamente el rendimiento de una métrica determinada en comparación con los parámetros de referencia objetivo. Los gráficos de bala tienen los siguientes tres componentes:
- Una barra central que muestra el valor real de la métrica que estás graficando
- Una línea vertical que muestra un valor objetivo
- Bandas de color que representan rangos de umbral, como bajo, promedio y alto
Los gráficos de bala se suelen usar en los paneles para proporcionar widgets similares a medidores que supervisan varios KPI (indicadores clave de rendimiento) de "estado" o rendimiento.
Gráficos de bala en Data Studio
Los gráficos de bala en Data Studio visualizan una sola métrica. De manera opcional, puedes mostrar un valor objetivo y configurar hasta tres rangos. También puedes cambiar los colores del gráfico y aplicar filtros de datos.
Ejemplo

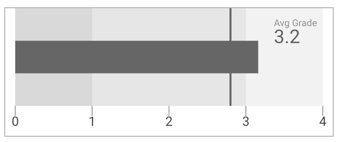

El siguiente gráfico de bala se basa en la métrica de calificación promedio de un curso en línea ficticio. De un vistazo, puedes ver que la calificación promedio supera el objetivo:
- La barra central muestra el valor de la métrica (3.2 en este ejemplo).
- La barra vertical muestra la calificación promedio objetivo (establecida en 2.8 en la configuración del gráfico).
- Las bandas de color del gráfico muestran los rangos de calificaciones promedio bajas, promedio y altas.
La métrica Calificación prom. se muestra agregando un cuadro de evaluación sobre el gráfico de bala.
Agrega el gráfico
Agrega un gráfico nuevo o selecciona uno existente. Luego, usa el panel Propiedades para configurar las propiedades de las pestañas Configuración y Estilo del gráfico para configurar los datos y el estilo del gráfico, respectivamente.
Configura los datos del gráfico
Las opciones de la pestaña Configuración del panel Propiedades determinan cómo se organizan y muestran los datos del gráfico.
Fuente de datos
Una fuente de datos proporciona la conexión entre el componente y el conjunto de datos subyacente.
- Para cambiar la fuente de datos del gráfico, haz clic en el nombre de la fuente de datos actual.
- Para ver o editar la fuente de datos, haz clic en el ícono
Editar fuente de datos. (Debes tener al menos permiso de lector para ver este ícono). - Haz clic en Combinar datos para ver datos de varias fuentes de datos en el mismo gráfico. Obtén más información sobre la combinación de datos.
Métrica
Las métricas miden los elementos que se incluyen en las dimensiones y proporcionan la escala numérica y las series de datos para el gráfico.
Las métricas son agregaciones que provienen del conjunto de datos subyacente o que son el resultado de aplicar implícita o explícitamente una función de agregación, como COUNT(), SUM() o AVG(). La métrica en sí no tiene un conjunto de valores definido, por lo que no puedes agrupar por una métrica como lo haces con una dimensión.
Obtén más información sobre la agregación.
Los gráficos de bala pueden tener una métrica.
Métricas opcionales
Para agregar métricas opcionales, activa el botón Métricas opcionales y selecciona las métricas en el selector de campos Agregar métrica. También puedes hacer clic en las métricas de la lista de campos del panel Datos y colocarlas en el selector Métricas opcionales.
Filtro
Los filtros restringen los datos que se muestran en el componente, ya que incluyen o excluyen los valores que especificas. Obtén más información sobre la propiedad de filtro.
Entre las opciones de filtro, se incluyen las siguientes:
- Nombre del filtro: Haz clic en un filtro existente para editarlo. Coloca el cursor sobre el nombre del filtro y haz clic en la X para borrarlo.
- Agregar filtro: Haz clic en esta opción para crear un filtro nuevo para el gráfico.
Límites del rango
Los límites del rango especifican los valores de umbral del gráfico. Los rangos suelen indicar umbrales "bajos", "promedio" y "altos". De forma predeterminada, los gráficos de bala establecen los valores del rango en 1, 2 y 3. Debes ajustarlos para que se adapten mejor a tus datos reales. Para quitar un rango del gráfico, establécelo en 0. Si no quieres rangos, establece los 3 rangos en el mismo valor (usa un valor lo suficientemente grande para mostrar el valor de la métrica).
- Rango 1: Establece el umbral para el rango "bajo".
- Rango 2: Establece el umbral para el rango "promedio".
- Rango 3: Establece el umbral para el rango "alto".
Objetivo
El parámetro de configuración Objetivo te permite especificar un valor objetivo para el gráfico y muestra una línea vertical para marcar el valor objetivo en el gráfico. Activa el botón Mostrar objetivo para habilitar el parámetro de configuración y establecer un Valor objetivo.
Dimensión de período
Esta opción aparece si tu fuente de datos tiene una dimensión de fecha válida.
La dimensión de período se usa como base para limitar el período del gráfico y proporciona un eje X basado en el tiempo para el gráfico. Por ejemplo, esta es la dimensión que se usa si estableces una propiedad de período para el gráfico o si un lector del informe usa un control de período para limitar el período.
El tipo de datos de esta dimensión determina el nivel de detalle de la serie temporal. Por ejemplo, para visualizar datos diarios, usa el tipo de datos Fecha con año, mes y día completos. Para agrupar los datos por trimestre natural, cambia el tipo de datos a Trimestre del año.
Obtén más información para trabajar con fechas y horas.
Filtro de período predeterminado
El filtro de período predeterminado te permite establecer un período para un gráfico individual.
Entre las opciones de filtro de período predeterminado, se incluyen las siguientes:
- Automático: Usa el período predeterminado, que está determinado por la fuente de datos del gráfico.
- Personalizado: Te permite usar el widget de calendario para seleccionar un período personalizado para el gráfico.
- Período de comparación: Muestra datos de comparación para el período seleccionado.
Obtén más información para trabajar con fechas y horas.
Dale estilo al gráfico
Las opciones de la pestaña Estilo controlan la presentación y la apariencia generales del gráfico.
Título del gráfico
Activa el botón Mostrar título para agregar un título al gráfico. Data Studio puede generar un título automáticamente, o bien puedes crear un título personalizado para el gráfico. También puedes personalizar el estilo y la ubicación del título.
Generación automática
Esta opción está habilitada de forma predeterminada. Cuando Generación automática está habilitada, Data Studio genera un título que se basa en el tipo de gráfico y los campos que se usan en él. El título generado automáticamente se actualizará si cambias el tipo de gráfico o realizas cambios en los campos que se usan en el gráfico.
Para agregar un título personalizado al gráfico, ingrésalo en el campo Título. Se desactivará el parámetro de configuración Generación automática.
Opciones de título
Cuando el parámetro de configuración Mostrar título está habilitado, puedes usar las siguientes opciones de título:
- Título: Proporciona un campo de texto en el que los editores de informes pueden ingresar un título personalizado para el gráfico.
- Familia de fuentes: Establece el tipo de fuente para el texto del título.
- Tamaño de fuente: Establece el tamaño de fuente para el texto del título.
- Color de fuente: Establece el color de fuente para el texto del título.
- Opciones de estilo de fuente: Aplica estilo de negrita, cursiva o subrayado al texto del título.
- Arriba: Coloca el título del gráfico en la parte superior del gráfico.
- Abajo: Coloca el título del gráfico en la parte inferior del gráfico.
- Izquierda: Alinea el título del gráfico al lado izquierdo del gráfico.
- Centro: Centra el título del gráfico de forma horizontal.
- Derecha: Alinea el título del gráfico al lado derecho del gráfico.
Colores de las barras
Estas opciones controlan la apariencia de la barra de valor central y los rangos:
- Color de la barra: Establece el color de la barra de valor.
- Color del rango: Establece el color de los rangos.
Axis
Estas opciones controlan la apariencia del eje del gráfico:
- Mostrar eje: Muestra u oculta el eje del gráfico.
- Color de fuente: Establece el color de las etiquetas del eje. Esta opción solo está disponible cuando el parámetro de configuración Mostrar eje está habilitado.
- Familia de fuentes: Establece el tipo de fuente de las etiquetas del eje.
- Números compactos: Redondea los números y muestra el indicador de unidad. Por ejemplo, 553,939 se convierte en 553.9K. Esta opción solo está disponible cuando el parámetro de configuración Mostrar eje está habilitado.
- Precisión decimal: Establece la cantidad de posiciones decimales que se muestran en los valores de las métricas. Esta opción solo está disponible cuando el parámetro de configuración Mostrar eje está habilitado.
Fondo y borde
Estas opciones controlan la apariencia del contenedor de fondo del gráfico:
- Fondo: Establece el color de fondo del gráfico.
- Opacidad: Establece la opacidad del gráfico. La opacidad al 100% oculta por completo los objetos detrás del gráfico. La opacidad al 0% hace que el gráfico sea invisible.
- Color del borde: Establece el color del borde del gráfico.
- Radio del borde: Agrega bordes redondeados al fondo del gráfico. Cuando el radio es 0, la forma de fondo tiene esquinas de 90°. Un radio de borde de 100° produce una forma circular.
- Grosor del borde: Establece el grosor de la línea del borde del gráfico.
- Estilo del borde: Establece el estilo de la línea del borde del gráfico.
- Agregar sombra al borde: Agrega una sombra a los bordes inferior y derecho del gráfico.
Encabezado del gráfico
El encabezado del gráfico permite a los lectores realizar varias acciones en el gráfico, como exportar los datos, obtener más o menos detalles, o bien ordenar el gráfico. Entre las opciones de encabezado del gráfico, se incluyen las siguientes:
- Encabezado del gráfico: Controla dónde aparece el encabezado del gráfico. Entre las opciones de Encabezado del gráfico , se incluyen las siguientes:
- No mostrar: Las opciones de encabezado nunca aparecen. Ten en cuenta que los lectores de informes siempre pueden acceder a las opciones haciendo clic con el botón derecho en el gráfico.
- Mostrar siempre: Las opciones de encabezado siempre aparecen.
- Mostrar al colocar el cursor (predeterminado): Aparecen tres puntos verticales cuando mantienes el puntero sobre el encabezado del gráfico. Haz clic en ellos para acceder a las opciones de encabezado.
- Color de fuente del encabezado: Establece el color de las opciones de encabezado del gráfico.
Restablecer el tema del informe
Haz clic en Restablecer el tema del informe para restablecer la configuración del gráfico a la configuración del tema del informe.
