ממשקי אינטרנט של אשכולות

הימנעו מפרצות אבטחה.

יציאות פתוחות וכללים של חומת אש שלא הוגדרו כמו שצריך ברשת ציבורית יכולים לאפשר למשתמשים לא מורשים להריץ קוד שרירותי.^*

הגדרת טווח כתובות IP של מקור לכללי חומת אש של רשת משנה

יוצרים מנהרת SSH כדי ליצור חיבור מאובטח למכונה הראשית של האשכול.

‫ Apache Hadoop YARN מספק ממשקי API בארכיטקטורת REST שמשתמשים באותן יציאות כמו ממשקי האינטרנט של YARN (יציאת ברירת המחדל היא 8088). כברירת מחדל, משתמשים שיכולים להגיע לממשק האינטרנט של YARN יכולים ליצור אפליקציות, לשלוח משימות ואולי גם לבצע פעולות ב-Cloud Storage.במאמר ממשקי API מותרים ל-API בארכיטקטורת REST של מנהל המשאבים של YARN מוסבר איך להגדיר שיטות מותרות של ממשקי API ל-API בארכיטקטורת REST של מנהל המשאבים של YARN.

שימוש בשער הרכיבים כדי להתחבר לממשקי אינטרנט של רכיבי ליבה ורכיבים אופציונליים. באשכולות שנוצרו באמצעות גרסה 1.3.29 ואילך של Managed Service for Apache Spark, אפשר להתקין ממשקי אינטרנט של רכיבים ולהפעיל את הגישה אליהם, כולל ממשקי המשתמש של YARN, ‏ HDFS, ‏ Jupyter ו-Zeppelin, בלי להסתמך על מנהרות SSH או לשנות את כללי חומת האש כדי לאפשר תנועה נכנסת. מידע נוסף זמין במאמר שער הרכיבים של Managed Service for Apache Spark.

כדי לפתוח סשן SSH בצומת הראשי של אשכול Managed Service for Apache Spark, קראו את המאמר SSH into a Managed Service for Apache Spark cluster.

ממשקים זמינים

הממשקים הבאים זמינים בצומת מאסטר אשכולות (cluster master) של Managed Service for Apache Spark (מחליפים את master-host-name בשם של צומת המאסטר).

הערך master-host-name הוא השם של אשכול Managed Service for Apache Spark, ואחריו הסיומת -m. לדוגמה, אם האשכול נקרא "my-cluster", הערך של master-host-name יהיה "my-cluster-m".

ממשק המשתמש באינטרנט	יציאה	כתובת URL
YARN ResourceManager	8088^1	http://master-host-name:8088
HDFS NameNode	9870^2,3	http://master-host-name:9870

¹ באשכולות שבהם מופעל Kerberos, היציאה של ממשק המשתמש באינטרנט של YARN ResourceManager היא 8090, והיא פועלת ב-HTTPS.

² באשכולות שבהם Kerberos מופעל, היציאה של ממשק המשתמש באינטרנט של HDFS Namenode היא 9871, והיא פועלת ב-HTTPS.

‫³ בגרסאות קודמות של Managed Service for Apache Spark (לפני גרסה 1.2), היציאה של ממשק המשתמש באינטרנט של HDFS Namenode הייתה 50070.

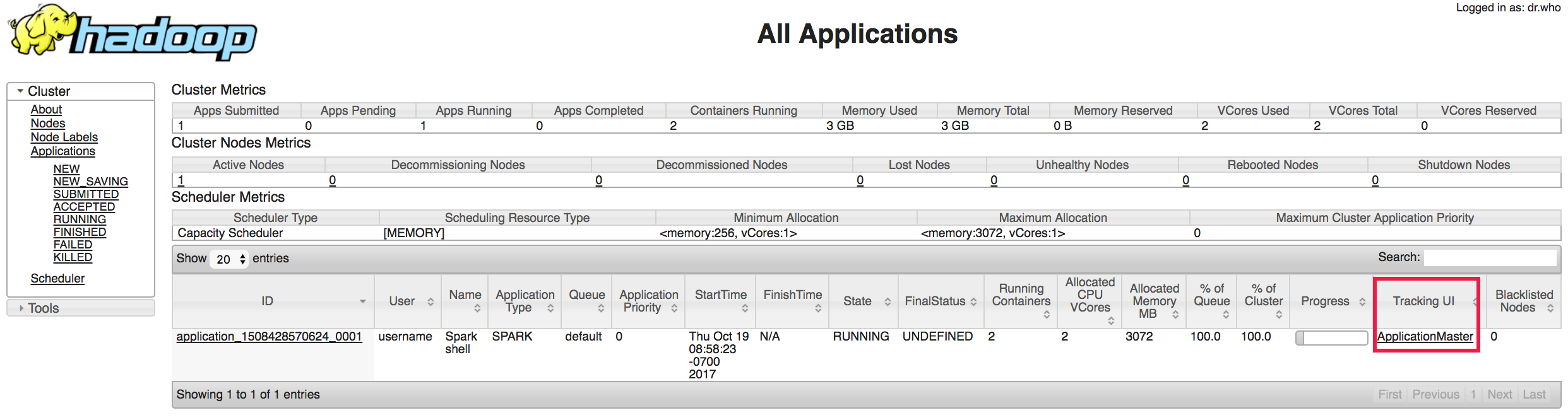

בעמודה Tracking UI ב-YARN ResourceManager יש קישורים לכל ממשקי האינטרנט של MapReduce ושל Spark Applications שפועלים כרגע או שהושלמו.

ממשקי API מותרים בארכיטקטורת REST של YARN ResourceManager

כשיוצרים אשכול, Managed Service for Apache Spark מגדיר את המאפיין yarn-site.xml yarn.resourcemanager.webapp.methods-allowed לערך "GET,HEAD". כך מוגבלות השיטות של HTTP שאפשר לקרוא להן בממשק המשתמש של מנהל המשאבים של YARN ובממשקי ה-API בארכיטקטורת REST לשיטות GET ו-HEAD. הגדרת ברירת המחדל הזו גם משביתה את האפשרות לשלוח ולשנות משימות באמצעות YARN API בארכיטקטורת REST.

כדי לשנות את ערכי ברירת המחדל ולהפעיל שיטות HTTP ספציפיות ביציאה 8088, מגדירים את המאפיין הזה לשם אחד או יותר של שיטת HTTP, מופרדים בפסיקים. הערך ALL יאפשר את כל שיטות ה-HTTP ביציאה.

דוגמה:

gcloud dataproc clusters create cluster-name \
    --properties=^#^yarn:yarn.resourcemanager.webapp.methods-allowed=GET,POST,DELETE \
    --region=region \

המלצה: אם מגדירים את המאפיין הזה כדי לאפשר שיטות HTTP שאינן ברירת מחדל, חשוב להגדיר כללי חומת אש והגדרות אבטחה אחרות כדי להגביל את הגישה ליציאה 8088.

חיבור לממשקי אינטרנט

אתם יכולים להתחבר לממשקי אינטרנט שפועלים באשכול של Managed Service for Apache Spark באמצעות שער הרכיבים של Managed Service for Apache Spark, Cloud Shell של הפרויקט או הכלי gcloud של Google Cloud CLI:

• שער רכיבים: התחברות בלחיצה אחת ל-Hadoop, ל-Spark ולממשקי משתמש אינטרנטיים של רכיבים אחרים מתוך מסוף Google Cloud . מפעילים את שער הרכיבים כשיוצרים את האשכול.

• ‫Cloud Shell: ב-Cloud Shell במסוף Google Cloud מותקנים מראש הפקודות וכלי העזר של ה-CLI של gcloud, ויש בו את התכונה Web Preview שמאפשרת להתחבר במהירות דרך מנהרת SSH ליציאה של ממשק אינטרנט באשכול. עם זאת, חיבור לאשכול מ-Cloud Shell משתמש בהעברה ליציאה מקומית אחרת, שפותחת חיבור ליציאה אחת בלבד בממשק האינטרנט של האשכול – נדרשות כמה פקודות כדי להתחבר לכמה יציאות. בנוסף, הסשנים של Cloud Shell מסתיימים באופן אוטומטי אחרי פרק זמן של חוסר פעילות (30 דקות).

• ‫Google Cloud CLI: הפקודה gcloud compute ssh עם העברה דינמית ליציאה אחרת מאפשרת ליצור מנהרת SSH ולהריץ שרת proxy מסוג SOCKS מעל המנהרה. אחרי שמפעילים את הפקודה הזו, צריך להגדיר את הדפדפן המקומי כך שישתמש בשרת ה-proxy של SOCKS. שיטת החיבור הזו מאפשרת להתחבר לכמה יציאות בממשק האינטרנט של האשכול. האם אפשר להשתמש בהעברה ליציאה אחרת במקום בשרת proxy מסוג SOCKS? למידע נוסף.

הגדרת משתני פקודה נפוצים

כדי שיהיה קל יותר להעתיק ולהריץ דוגמאות של שורת הפקודה במחשב המקומי או ב-Cloud Shell, מגדירים משתני פקודה של gcloud dataproc. יכול להיות שתצטרכו להגדיר משתנים נוספים לחלק מהפקודות לדוגמה שמוצגות בדף הזה.

‫Linux/mac/Shell

export PROJECT=project;export HOSTNAME=hostname;export ZONE=zone

Windows

set PROJECT=project && set HOSTNAME=hostname && set ZONE=zone

• מגדירים את PROJECT ל Google Cloud מזהה הפרויקט.
• מגדירים את HOSTNAME לשם של צומת המאסטר באשכול Managed Service for Apache Spark (השם של המאסטר מסתיים בסיומת -m)
• מגדירים את ZONE לאזור של המכונות הווירטואליות באשכול Managed Service for Apache Spark (לדוגמה, "us-central1-b").

יצירת מנהרת SSH

פקודת gcloud

מריצים את הפקודה הבאה של gcloud במכונה המקומית כדי להגדיר מנהרת SSH מיציאה פתוחה במכונה המקומית למכונה הראשית של האשכול, ומריצים שרת proxy מקומי של SOCKS שמאזין ליציאה.

לפני שמריצים את הפקודה, במכונה המקומית:

1. הגדרת משתני פקודה נפוצים
2. מגדירים משתנה PORT ליציאה פתוחה במחשב המקומי. יציאה 1080 היא בחירה שרירותית אבל אופיינית, כי סביר להניח שהיא פתוחה.

   PORT=number


‫Linux/macOS

gcloud compute ssh ${HOSTNAME} \
    --project=${PROJECT} --zone=${ZONE}  -- \
    -D ${PORT} -N

Windows

gcloud compute ssh %HOSTNAME% ^
    --project=%PROJECT% --zone=%ZONE%  -- ^
    -D %PORT% -N

המפריד -- מאפשר להוסיף ארגומנטים של SSH לפקודה gcloud compute ssh, באופן הבא:

• -Dמציין העברה דינמית ליציאה אחרת ברמת האפליקציה.
• ‫-N מורה ל-gcloud לא לפתוח מעטפת מרוחקת.

הפקודה הזו של gcloud יוצרת מנהרת SSH שפועלת בנפרד מסשנים אחרים של מעטפת SSH, מונעת הצגה של שגיאות שקשורות למנהרה בפלט של המעטפת ועוזרת למנוע סגירה לא מכוונת של המנהרה.

אם הפקודה ssh נכשלת ומוצגת הודעת השגיאה bind: Cannot assign requested address, יכול להיות שהסיבה לכך היא שהיציאה המבוקשת נמצאת בשימוש. נסו להריץ את הפקודה עם ערך משתנה PORT אחר.

הפקודה שלמעלה פועלת בחזית, והיא צריכה להמשיך לפעול כדי שהמנהרה תישאר פעילה. הפקודה אמורה לצאת באופן אוטומטי אם וכאשר תמחקו את האשכול.

בוחרים להריץ את הפקודה ברקע. כדי להריץ את הפקודה כתהליך ברקע, מוסיפים את הדגל ‎ `-n` (-- -D ${PORT} -N -n), שמפנה מחדש את stdin מ-/dev/null. שימו לב: יכול להיות שהדגל -n לא נתמך בכל מערכות ההפעלה.

Cloud Shell

1. פותחים את Google Cloud Cloud Shell.



   זמן קצוב לתפוגה של סשן ב-Cloud Shell: הסשנים ב-Cloud Shell נסגרים באופן אוטומטי אחרי פרק זמן מסוים של חוסר פעילות (30 דקות).

2. מריצים את הפקודה gcloud שבהמשך ב-Cloud Shell כדי להגדיר מנהרת SSH מיציאת תצוגה מקדימה של Cloud Shell ליציאת ממשק אינטרנט בצומת הראשי באשכול. לפני שמריצים את הפקודה, ב-Cloud Shell :

   1. הגדרת משתני פקודה נפוצים
   2. מגדירים משתנה PORT1 ליציאת Cloud Shell בטווח היציאות 8080-8084, ומגדירים משתנה PORT2 ליציאת ממשק האינטרנט בצומת הראשי באשכול Managed Service for Apache Spark.

      PORT1=number
      PORT2=number


   gcloud compute ssh ${HOSTNAME} \
       --project=${PROJECT} --zone=${ZONE}  -- \
       -4 -N -L ${PORT1}:${HOSTNAME}:${PORT2}


   המפריד -- מאפשר להוסיף ארגומנטים של SSH לפקודה gcloud compute ssh, באופן הבא:

   • -4 מורה ל-ssh להשתמש רק ב-IPv4.
   • ‫-N מורה ל-gcloud לא לפתוח מעטפת מרוחקת.
   • ‫-L ${PORT1}:${HOSTNAME}:${PORT2} מציין העברה ליציאה אחרת מקומית מ-PORT1 שצוין ב-Cloud Shell אל HOSTNAME:PORT2 באשכול.

   הפקודה הזו של gcloud יוצרת מנהרת SSH שפועלת בנפרד מסשנים אחרים של מעטפת SSH, מונעת הצגה של שגיאות שקשורות למנהרה בפלט של המעטפת ועוזרת למנוע סגירה לא מכוונת של המנהרה.

הגדרת הדפדפן

פקודת gcloud

מנהרת ה-SSH תומכת בהעברת תנועה באמצעות שרת proxy בפרוטוקול SOCKS. כדי להגדיר את הדפדפן לשימוש בשרת proxy, צריך להתחיל סשן חדש בדפדפן עם הפרמטרים של שרת ה-proxy. הדוגמה הבאה מתייחסת לדפדפן Google Chrome. ‫HOSTNAME הוא השם של צומת המאסטר של האשכול (ראו הגדרת משתני פקודה נפוצים).

Linux

/usr/bin/google-chrome \
    --proxy-server="socks5://localhost:${PORT}" \
    --user-data-dir=/tmp/${HOSTNAME}

macOS

"/Applications/Google Chrome.app/Contents/MacOS/Google Chrome" \
    --proxy-server="socks5://localhost:${PORT}" \
    --user-data-dir=/tmp/${HOSTNAME}

Windows

"%ProgramFiles(x86)%\Google\Chrome\Application\chrome.exe" ^
    --proxy-server="socks5://localhost:%PORT%" ^
    --user-data-dir="%Temp%\%HOSTNAME%"

משתמשי Windows 32 bit: צריך לשנות את %ProgramFiles(x86)% ל-%ProgramFiles% בפקודה שלמעלה.

בפקודה הזו נעשה שימוש בדגלים הבאים של דפדפן Chrome:

• -proxy-server="socks5://localhost:1080" מורה ל-Chrome לשלוח את כל בקשות ה-URL של http:// ו-https:// דרך שרת ה-proxy של SOCKS‏ localhost:${PORT}, באמצעות גרסה 5 של פרוטוקול SOCKS. ‫${PORT} הוא משתנה היציאה שהגדרתם ביצירת מנהרת SSH. שרת ה-proxy פותר את שמות המארחים של כתובות ה-URL, ולא Chrome באופן מקומי.
• --user-data-dir=/tmp/${HOSTNAME} מאלץ את Chrome לפתוח חלון חדש שלא קשור לסשן קיים ב-Chrome. בלי הדגל הזה, יכול להיות ש-Chrome יפתח חלון חדש שמחובר לסשן קיים ב-Chrome, ויתעלם מההגדרה של --proxy-server. הערך שמוגדר ל---user-data-dir יכול להיות כל נתיב שלא קיים.

תוספי שרת proxy: תוספים לניהול שרת proxy שמפשטים את הניהול והשימוש בשרת ה-proxy בדפדפן זמינים ל-Chrome, ל-Firefox ולדפדפני אינטרנט אחרים.

Cloud Shell

כשמשתמשים ב-Cloud Shell, לא צריך להגדיר את הדפדפן המקומי. אחרי שיוצרים מנהרת SSH, משתמשים בתצוגה המקדימה באינטרנט של Cloud Shell כדי להתחבר לממשק האשכול.

התחברות לממשק של האשכול

פקודת gcloud

אחרי שמגדירים את הדפדפן המקומי לשימוש בשרת ה-proxy, אפשר לעבור לכתובת ה-URL של ממשק האינטרנט באשכול של Managed Service for Apache Spark (ראו ממשקים זמינים). כתובת ה-URL של הדפדפן היא בפורמט ובתוכן הבאים: http://cluster-name-m:port (יציאת ממשק האשכול)

Cloud Shell

לוחצים על הלחצן Web Preview ב-Cloud Shell ובוחרים באחת מהאפשרויות הבאות:

• "Preview on port 8080" (תצוגה מקדימה ביציאה 8080), או
• "שינוי יציאה" ומזינים את מספר היציאה בתיבת הדו-שיח

בהתאם למספר PORT1 של Cloud Shell (יציאה 8080 עד 8084) שהעברתם לפקודה gcloud compute ssh בקטע יצירת מנהרת SSH.

ייפתח חלון דפדפן שמתחבר ליציאת ממשק האינטרנט בצומת הראשי של האשכול.

הודעות בדפדפן Chrome: כשמשתמשים בדפדפן Chrome, יכול להיות שיופיעו הודעות מהסוג הבא בחלון הטרמינל או ב-Cloud Shell שבהם השתמשתם כדי ליצור מנהרת SSH.

channel 15: open failed: administratively prohibited: open failed
channel 16: open failed: administratively prohibited: open failed
channel 17: open failed: administratively prohibited: open failed

אלה לא הודעות שגיאה חמורות. הודעות השגיאה האלה מופיעות בדפדפן Chrome כשאי אפשר לטעון דף, ויכול להיות שהן יופיעו גם אם הצלחתם להתחבר לממשק האפליקציה באשכול.

שאלות נפוצות וטיפים לניפוי באגים

מה קורה אם ממשק המשתמש לא מופיע בדפדפן?

אם ממשקי המשתמש לא מופיעים בדפדפן, שתי הסיבות הנפוצות ביותר לכך הן:

1. יש בעיה בחיבור לרשת, אולי בגלל חומת אש. מריצים את הפקודה הבאה (אחרי הגדרת משתנים מקומיים) כדי לבדוק אם אפשר להשתמש ב-SSH במכונה הראשית. אם לא, כנראה שיש בעיה בקישוריות.

   ‫Linux/macOS

   gcloud compute ssh ${HOSTNAME}-m \
       --project=${PROJECT}


   Windows

   gcloud compute ssh %HOSTNAME%-m ^
       --project=%PROJECT%


2. שרת proxy אחר מפריע לשרת ה-proxy של SOCKS. כדי לבדוק את שרת ה-proxy, מריצים את פקודת curl הבאה (זמינה ב-Linux וב-macOS):

   ‫Linux/macOS

   curl -Is --socks5-hostname localhost:1080 http://cluster-name-m:8088


   Windows

   curl.exe -Is --socks5-hostname localhost:1080 http://cluster-name-m:8088


   אם מופיעה תגובת HTTP, שרת ה-Proxy פועל, ויכול להיות ששרת ה-Proxy מסוג SOCKS מופרע על ידי שרת Proxy אחר או תוסף אחר לדפדפן.

האם אפשר להשתמש בהעברה ליציאה אחרת במקום בשרת proxy מסוג SOCKS?

במקום שרת ה-proxy מסוג SOCKS, אפשר לגשת לממשקי המשתמש של אפליקציית האינטרנט שפועלים במכונה הראשית באמצעות העברה ליציאה אחרת באמצעות SSH, שמעבירה את היציאה של המכונה הראשית ליציאה מקומית. לדוגמה, הפקודה הבאה מאפשרת לגשת אל localhost:1080 כדי להגיע אל cluster-name-m:8088 בלי SOCKS (ראו הגדרת משתני פקודה נפוצים):

‫Linux/macOS

gcloud compute ssh ${HOSTNAME}-m \
    --project=${PROJECT} -- \
    -L 1080:${HOSTNAME}-m:8088 -N -n

Windows

gcloud compute ssh %HOSTNAME%-m ^
    --project=%PROJECT% -- ^
    -L 1080:%HOSTNAME%-m:8088 -N -n

עם שרת proxy מסוג SOCKS, אתם ניגשים לממשק המשתמש המרוחק שפועל במכונה הראשית באמצעות http://cluster-name-m:port, אבל עם העברה ליציאה מקומית אחרת, אתם ניגשים לממשק המשתמש של אפליקציית האינטרנט של המכונה הראשית בכתובת http://localhost:port.

יכול להיות שעדיף להשתמש בשרת proxy מסוג SOCKS במקום בהעברה ליציאה אחרת, כי שרת ה-proxy:

• מאפשרת לגשת לכל היציאות של אפליקציית האינטרנט בלי להגדיר מנהרת העברה ליציאה אחרת לכל יציאה של ממשק המשתמש.
• מאפשר לממשקי המשתמש באינטרנט של Spark ו-Hadoop לפתור בצורה נכונה מארחי DNS
