Os gráficos de marcadores oferecem uma forma prática de analisar determinada métrica em relação aos comparativos de mercado desejados. Eles têm os três componentes a seguir:
- Uma barra central que mostra o valor atual da métrica analisada no gráfico
- Uma linha vertical que mostra o valor desejado
- Faixas coloridas que representam diferentes intervalos, como "insatisfatório", "na média" e "satisfatório"
Os gráficos com marcadores geralmente são usados em painéis para fornecer widgets de medição ou avaliação que monitoram vários KPIs (indicadores principal de desempenho).
Gráficos de marcadores no Data Studio
Os gráficos de marcadores no Data Studio mostram uma única métrica. Você pode mostrar um valor desejado e configurar até três intervalos. Também é possível alterar as cores dos gráficos e aplicar filtros de dados.
Exemplo

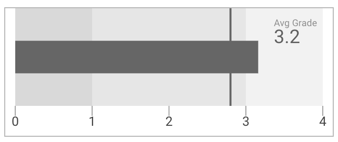

O gráfico de marcadores abaixo foi criado com base na métrica de nota média de um curso on-line fictício. À primeira vista, já é possível ver que a nota média excede o valor desejado:
- A barra central exibe o valor da métrica (3,2, nesse exemplo).
- A barra vertical exibe a nota média desejada (definida como 2,8 na configuração do gráfico).
- As faixas coloridas do gráfico mostram os intervalos "insatisfatório", "na média" e "satisfatório" nas médias das notas.
A métrica Nota média aparece ao adicionar uma visão geral na parte de cima do gráfico de marcadores.
Adicionar o gráfico
Adicione um novo gráfico ou selecione um gráfico existente. Depois, use o painel Propriedades para configurar as propriedades das guias Configuração e Estilo do gráfico para definir os dados e o estilo do gráfico, respectivamente.
Configurar os dados do gráfico
As opções na guia Configuração do painel Propriedades determinam como os dados do gráfico são organizados e mostrados.
Fonte de dados
Uma fonte de dados possibilita a conexão entre o componente e o conjunto de dados relacionado.
- Para mudar a fonte de dados do gráfico, clique no nome da fonte de dados atual.
- Para acessar ou editar a fonte de dados, clique no ícone
Editar fonte de dados. Você precisa ter, pelo menos, permissão de leitura para esse ícone aparecer. - Clique em Combinar dados para ver dados de várias fontes no mesmo gráfico. Saiba como combinar dados.
Métrica
As métricas analisam os elementos que pertencem às dimensões e indicam a escala numérica e a série de dados do gráfico.
As métricas são agregações do conjunto de dados ou são resultado da aplicação implícita ou explícita de uma função de agregação, como COUNT(), SUM() ou AVG(). A métrica em si não tem um conjunto definido de valores, então não é possível agrupar por uma métrica da mesma forma que com uma dimensão.
Os gráficos de marcadores só podem ter uma métrica.
Métricas opcionais
Para adicionar métricas opcionais, ative a chave Métricas opcionais e escolha uma opção no seletor de campo Adicionar métrica. Também é possível clicar nas métricas da lista de campos no painel Dados e colocá-las no seletor Métricas opcionais.
Filtro
Os filtros restringem os dados mostrados no componente ao incluir ou excluir os valores especificados. Saiba mais sobre a propriedade de filtro.
As opções de filtro incluem:
- Nome do filtro:clique em um filtro para editar. Passe o mouse sobre o nome do filtro e clique no X para excluir.
- Adicionar filtro:clique nesta opção para criar um novo filtro para o gráfico.
Limites do intervalo
Essa opção especifica os valores dos limites do gráfico. Os intervalos geralmente indicam limites "insatisfatório", "na média" e "satisfatório". Por padrão, os gráficos com marcadores definem os valores do intervalo como 1, 2 e 3. Ajuste esses valores para que eles se adaptem aos seus dados reais de modo mais adequado. Para remover um intervalo do gráfico, defina-o como 0. Se você não quiser usar nenhum dos três intervalos, defina-os todos como um mesmo valor que seja suficiente para exibir o valor da métrica.
- Intervalo 1:defina os limites do intervalo "insatisfatório".
- Intervalo 2:defina os limites do intervalo "na média".
- Intervalo 3:defina os limites do intervalo "satisfatório".
Destino
A configuração Destino permite especificar um valor desejado para o gráfico e mostra uma linha vertical para marcar o valor desejado no gráfico. Ative a chave Mostrar destino para ativar a configuração e definir um Valor desejado.
Dimensão do período
Essa opção vai aparecer caso sua fonte de dados tenha uma dimensão de data válida.
A dimensão do período é usada como base para limitar o período do gráfico e fornece um eixo X baseado em tempo para o gráfico. Por exemplo, essa é a dimensão usada quando você define uma propriedade de período no gráfico ou quando um leitor usa um controle de período para restringir o intervalo.
O tipo de dados dessa dimensão determina a granularidade da série temporal. Por exemplo, para visualizar dados diários, use o tipo Data com ano, mês e dia completos. Para agrupar os dados por trimestre, altere o tipo de dados para Ano e trimestre.
Saiba como trabalhar com datas e horas.
Filtro de período padrão
Com o filtro de período padrão, você pode definir um período para cada gráfico.
As opções de filtro de período padrão incluem:
- Automático:usa o período padrão, que é determinado pela fonte de dados do gráfico.
- Personalizado:permite que você use o widget de agenda para selecionar um período personalizado no gráfico.
- Período de comparação:mostra dados de comparação para o período selecionado.
Saiba como trabalhar com datas e horas.
Estilizar o gráfico
As opções na guia Estilo controlam a apresentação e a aparência gerais do gráfico.
Título do gráfico
Ative a chave Mostrar título para adicionar um título ao gráfico. O Data Studio pode gerar um título automaticamente ou você pode criar um título personalizado para o gráfico. Também é possível personalizar o estilo e o posicionamento do título.
Gerar automaticamente
Esta opção é ativada por padrão. Quando a opção Gerar automaticamente está ativada, o Data Studio gera um título com base no tipo de gráfico e nos campos usados nele. O título gerado automaticamente será atualizado se você mudar o tipo de gráfico ou fizer alterações nos campos usados nele.
Para adicionar um título personalizado ao gráfico, digite-o no campo Título. Isso vai desativar a configuração Gerar automaticamente.
Opções dos títulos
Quando a configuração Mostrar título está ativada, você pode usar as seguintes opções de título:
- Título:fornece um campo de texto em que os editores de relatórios podem inserir um nome personalizado para o gráfico.
- Família de fontes:define o tipo da fonte do texto do título.
- Tamanho da fonte:define o tamanho da fonte do texto do título.
- Cor da fonte:define a cor da fonte do texto do título.
- Opções de estilo da fonte:aplica negrito, itálico ou sublinhado ao texto do título.
- Parte de cima:posiciona o título acima do gráfico.
- Parte de baixo:posiciona o título abaixo do gráfico.
- Esquerda:alinha o título à esquerda do gráfico.
- Centralizar:centraliza o título do gráfico horizontalmente.
- Direita:alinha o título à direita do gráfico.
Cores da barra
Essas opções controlam a aparência da barra de valores central e dos intervalos:
- Cor da barra:define a cor da barra de valores.
- Cor do intervalo:define a cor dos intervalos.
Axis
Essas opções controlam a aparência do eixo do gráfico:
- Mostrar eixo:mostra ou oculta o eixo do gráfico.
- Cor da fonte:define a cor dos rótulos do eixo. Essa opção só está disponível quando a configuração Mostrar eixo está ativada.
- Família de fontes:define o tipo da fonte dos rótulos do eixo.
- Números compactos:esta opção arredonda os números e exibe o indicador de unidades. Por exemplo: 553.939 vira 553,9 mil. Essa opção só está disponível quando a configuração Mostrar eixo está ativada.
- Precisão decimal:define o número de casas decimais em valores métricos. Essa opção só está disponível quando a configuração Mostrar eixo está ativada.
Segundo plano e borda
Essas opções controlam a aparência do contêiner de plano de fundo do gráfico:
- Segundo plano:define a cor do plano de fundo do gráfico.
- Opacidade:define a opacidade do gráfico. A opacidade de 100% oculta completamente os objetos atrás do gráfico. A opacidade de 0% torna o gráfico invisível.
- Cor da borda:define a cor da borda do gráfico.
- Raio da borda:adiciona bordas arredondadas ao plano de fundo do gráfico. Quando o raio é igual a 0, o formato do segundo plano apresenta cantos com ângulo de 90°. Um raio de borda de 100° produz um formato circular.
- Espessura da borda:define a espessura da linha da borda do gráfico.
- Estilo da borda:define o estilo da linha da borda do gráfico.
- Adicionar sombra à borda:inclui uma sombra nas bordas inferior e direita do gráfico.
Cabeçalho do gráfico
Com o cabeçalho do gráfico, os leitores realizam várias ações no gráfico, como exportar, recolher, detalhar ou classificar os dados. As opções de cabeçalho do gráfico incluem:
- Cabeçalho do gráfico:controla onde o cabeçalho do gráfico aparece no gráfico. As opções de Cabeçalho do gráfico incluem:
- Não mostrar:as opções de cabeçalho nunca serão exibidas. Os leitores de relatórios sempre podem acessar as opções clicando com o botão direito do mouse no gráfico.
- Mostrar sempre:as opções de cabeçalho sempre serão exibidas.
- Mostrar ao passar o cursor (padrão) : três pontos verticais aparecem quando você mantém o ponteiro sobre o cabeçalho do gráfico. Clique neles para acessar as opções de cabeçalho.
- Cor da fonte do cabeçalho:define a cor das opções do cabeçalho do gráfico.
Redefinir para o tema do relatório
Clique em Redefinir para o tema do relatório para redefinir as configurações do gráfico para as configurações do tema do relatório.
