Crie uma aplicação Web de vários níveis com o Redis e o PHP

Autopilot Padrão

Este tutorial demonstra como criar uma aplicação Web de vários níveis usando o Google Kubernetes Engine (GKE).

Neste tutorial, vai fazer o seguinte:

• Configure uma aplicação Web com um endereço IP externo e um balanceador de carga.
• Crie um cluster Redis com um único mestre (líder) e várias réplicas (seguidores).

O exemplo descreve os seguintes conceitos do Kubernetes:

• Configuração declarativa com ficheiros de manifesto YAML
• Implementações, que são recursos do Kubernetes que determinam a configuração de um conjunto de pods replicados
• Serviços para criar balanceadores de carga internos e externos para um conjunto de pods

Objetivos

Para implementar e executar a aplicação no GKE:

1. Configure o líder do Redis
2. Configure dois seguidores do Redis
3. Configure a interface Web
4. Visite o Website
5. Aumente a escala da interface Web

O diagrama seguinte mostra uma vista geral da arquitetura de cluster que cria ao concluir estes objetivos:

Custos

Neste documento, usa os seguintes componentes faturáveis do Google Cloud:

• GKE

Para gerar uma estimativa de custos com base na sua utilização prevista, use a calculadora de preços.

Os novos Google Cloud utilizadores podem ser elegíveis para uma avaliação gratuita.

Quando terminar as tarefas descritas neste documento, pode evitar a faturação contínua eliminando os recursos que criou. Para mais informações, consulte o artigo Limpe.

Antes de começar

O Cloud Shell está pré-instalado com o software necessário para este tutorial, incluindo kubectl e a CLI gcloud. Se não usar o Cloud Shell, tem de instalar a CLI gcloud.

Sign in to your Google Cloud account. If you're new to Google Cloud, create an account to evaluate how our products perform in real-world scenarios. New customers also get $300 in free credits to run, test, and deploy workloads.

Install the Google Cloud CLI.

Nota: se instalou a CLI gcloud anteriormente, certifique-se de que tem a versão mais recente executando gcloud components update.

Se estiver a usar um fornecedor de identidade (IdP) externo, tem primeiro de iniciar sessão na CLI gcloud com a sua identidade federada.

Para inicializar a CLI gcloud, execute o seguinte comando:

gcloud init

Create or select a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

• Create a Google Cloud project:

  gcloud projects create PROJECT_ID

  Replace PROJECT_ID with a name for the Google Cloud project you are creating.

• Select the Google Cloud project that you created:

  gcloud config set project PROJECT_ID

  Replace PROJECT_ID with your Google Cloud project name.

Verify that billing is enabled for your Google Cloud project.

Enable the GKE API:

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

gcloud services enable container.googleapis.com

Install the Google Cloud CLI.

Nota: se instalou a CLI gcloud anteriormente, certifique-se de que tem a versão mais recente executando gcloud components update.

Se estiver a usar um fornecedor de identidade (IdP) externo, tem primeiro de iniciar sessão na CLI gcloud com a sua identidade federada.

Para inicializar a CLI gcloud, execute o seguinte comando:

gcloud init

Create or select a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

• Create a Google Cloud project:

  gcloud projects create PROJECT_ID

  Replace PROJECT_ID with a name for the Google Cloud project you are creating.

• Select the Google Cloud project that you created:

  gcloud config set project PROJECT_ID

  Replace PROJECT_ID with your Google Cloud project name.

Verify that billing is enabled for your Google Cloud project.

Enable the GKE API:

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

gcloud services enable container.googleapis.com

Prepare o ambiente

Para configurar o seu ambiente, siga estes passos:

1. Defina variáveis de ambiente:

   export PROJECT_ID=PROJECT_ID
   export COMPUTE_LOCATION=COMPUTE_LOCATION


   Substitua o seguinte:

   • PROJECT_ID: o seu Google Cloud ID do projeto
   • COMPUTE_LOCATION: a localização do Compute Engine, como us-central1.

2. Clone o repositório do GitHub:

   git clone https://github.com/GoogleCloudPlatform/kubernetes-engine-samples


3. Altere para o diretório de trabalho:

   cd kubernetes-engine-samples/quickstarts/guestbook/


Crie um cluster do GKE

Crie um cluster do GKE Autopilot ou Standard:

Autopilot

gcloud container clusters create-auto guestbook \
    --location=${COMPUTE_LOCATION} \

Padrão

gcloud container clusters create guestbook \
    --location=${COMPUTE_LOCATION} \
    --num-nodes=4

Estabeleça ligação ao cluster

Configure o kubectl para comunicar com o cluster:

gcloud container clusters get-credentials guestbook \
    --location=${COMPUTE_LOCATION}

Configure o líder do Redis

A aplicação usa o Redis para armazenar os respetivos dados. A aplicação escreve os respetivos dados numa instância principal do Redis e lê dados de várias instâncias seguidoras do Redis.

1. O manifesto seguinte descreve uma implementação do Kubernetes que executa um pod líder do Redis de réplica única:

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: redis-leader
     labels:
       app: redis
       role: leader
       tier: backend
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: redis
     template:
       metadata:
         labels:
           app: redis
           role: leader
           tier: backend
       spec:
         containers:
         - name: leader
           image: "docker.io/redis:6.0.5"
           resources:
             requests:
               cpu: 100m
               memory: 100Mi
           ports:
           - containerPort: 6379

   Aplique o manifesto ao cluster:

   kubectl apply -f redis-leader-deployment.yaml


2. Verifique se o pod líder do Redis está em execução:

   kubectl get pods


   O resultado é semelhante ao seguinte:

   NAME                           READY     STATUS    RESTARTS   AGE
   redis-leader-343230949-qfvrq   1/1       Running   0          43s


   A alteração do STATUS de Pending para Running pode demorar vários minutos.

Crie o serviço líder do Redis

A aplicação Web tem de comunicar com o líder do Redis para escrever os respetivos dados. Pode criar um serviço para encaminhar o tráfego para o pod principal do Redis.

Um serviço é uma abstração do Kubernetes que define um conjunto lógico de pods e uma política para permitir o acesso aos pods. Quando cria um serviço, descreve que pods encaminhar com base nas etiquetas dos pods.

1. O manifesto seguinte descreve um serviço para o líder do Redis:

   apiVersion: v1
   kind: Service
   metadata:
     name: redis-leader
     labels:
       app: redis
       role: leader
       tier: backend
   spec:
     ports:
     - port: 6379
       targetPort: 6379
     selector:
       app: redis
       role: leader
       tier: backend

   Este manifesto inclui um conjunto de seletores de etiquetas. Estas etiquetas correspondem ao conjunto de etiquetas implementadas no passo anterior. Por conseguinte, este serviço encaminha o tráfego de rede para o pod principal do Redis criado num passo anterior.

   A secção ports do manifesto declara um único mapeamento de portas. O serviço encaminha o tráfego em port: 6379 para o targetPort: 6379 dos contentores que correspondem às etiquetas selector especificadas. O containerPort usado na implementação tem de corresponder ao targetPort para encaminhar o tráfego para a implementação.

   Aplique o manifesto ao cluster:

   kubectl apply -f redis-leader-service.yaml


2. Verifique se o GKE criou o serviço:

   kubectl get service


   O resultado é semelhante ao seguinte:

   NAME           CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
   kubernetes     10.51.240.1     <none>        443/TCP    42s
   redis-leader   10.51.242.233   <none>        6379/TCP   12s


Configure seguidores do Redis

Embora o líder do Redis seja um único pod, pode torná-lo altamente disponível e satisfazer as exigências de tráfego adicionando alguns seguidores ou réplicas do Redis.

1. O manifesto seguinte descreve uma implementação para os pods seguidores do Redis:

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: redis-follower
     labels:
       app: redis
       role: follower
       tier: backend
   spec:
     replicas: 2
     selector:
       matchLabels:
         app: redis
     template:
       metadata:
         labels:
           app: redis
           role: follower
           tier: backend
       spec:
         containers:
         - name: follower
           image: us-docker.pkg.dev/google-samples/containers/gke/gb-redis-follower:v2
           resources:
             requests:
               cpu: 100m
               memory: 100Mi
           ports:
           - containerPort: 6379

2. Aplique o manifesto ao cluster:

   kubectl apply -f redis-follower-deployment.yaml


3. Verifique se as duas réplicas seguidoras do Redis estão em execução:

   kubectl get pods


   O resultado é semelhante ao seguinte:

   NAME                              READY   STATUS    RESTARTS   AGE
   redis-follower-76588f55b7-bnsq6   1/1     Running   0          27s
   redis-follower-76588f55b7-qvtws   1/1     Running   0          27s
   redis-leader-dd446dc55-kl7nl      1/1     Running   0          119s


   A alteração do STATUS de Pending para Running pode demorar vários minutos.

Crie o serviço seguidor do Redis

A aplicação Web tem de comunicar com os seguidores do Redis para ler os dados. Para tornar os seguidores do Redis detetáveis, tem de configurar um serviço.

1. O manifesto seguinte descreve um serviço para os seguidores do Redis:

   apiVersion: v1
   kind: Service
   metadata:
     name: redis-follower
     labels:
       app: redis
       role: follower
       tier: backend
   spec:
     ports:
       # the port that this service should serve on
     - port: 6379
     selector:
       app: redis
       role: follower
       tier: backend

   Este manifesto especifica que o serviço é executado na porta 6379. O campo selector do serviço corresponde aos pods seguidores do Redis criados no passo anterior.

   Aplique o manifesto ao cluster:

   kubectl apply -f redis-follower-service.yaml


2. Verifique se o GKE criou o serviço:

   kubectl get service


   O resultado é semelhante ao seguinte:

   NAME           CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
   kubernetes     10.51.240.1     <none>        443/TCP    1m
   redis-leader   10.51.242.233   <none>        6379/TCP   49s
   redis-follower 10.51.247.238   <none>        6379/TCP   3s


Configure a interface Web da aplicação

Agora que tem armazenamento Redis para a sua aplicação, inicie os servidores Web. Tal como os seguidores do Redis, o front-end é implementado através de uma implementação do Kubernetes.

A aplicação Web usa um front-end PHP, que está configurado para comunicar com os serviços de seguidor ou líder do Redis, consoante o pedido seja de leitura ou escrita. O front-end expõe uma interface JSON e disponibiliza uma IU baseada em jQuery Ajax.

1. O manifesto seguinte descreve uma implementação para o servidor Web:

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: frontend
   spec:
     replicas: 3
     selector:
       matchLabels:
           app: guestbook
           tier: frontend
     template:
       metadata:
         labels:
           app: guestbook
           tier: frontend
       spec:
         containers:
         - name: php-redis
           image: us-docker.pkg.dev/google-samples/containers/gke/gb-frontend:v5
           env:
           - name: GET_HOSTS_FROM
             value: "dns"
           resources:
             requests:
               cpu: 100m
               memory: 100Mi
           ports:
           - containerPort: 80

   O ficheiro de manifesto especifica a variável de ambiente GET_HOSTS_FROM=dns. Quando fornece a configuração à aplicação Web de front-end, a aplicação de front-end usa os nomes de anfitrião redis-follower e redis-leader para fazer uma procura de DNS. A pesquisa de DNS encontra os endereços IP dos serviços que criou nos passos anteriores. Este conceito é denominado deteção de serviços DNS.

   Aplique o manifesto ao cluster:

   kubectl apply -f frontend-deployment.yaml


2. Verifique se as réplicas estão em execução:

   kubectl get pods -l app=guestbook -l tier=frontend


   O resultado é semelhante ao seguinte:

   NAME                        READY   STATUS    RESTARTS   AGE
   frontend-7b78458576-8kp8s   1/1     Running   0          37s
   frontend-7b78458576-gg86q   1/1     Running   0          37s
   frontend-7b78458576-hz87g   1/1     Running   0          37s


Exponha o front-end num endereço IP externo

Com a configuração atual, os serviços redis-follower e redis-leader que criou nos passos anteriores só estão acessíveis no cluster do GKE, porque o tipo predefinido de um serviço é ClusterIP.

Um serviço ClusterIP fornece um único endereço IP para o conjunto de pods para o qual o serviço está a apontar. Este endereço IP só está acessível no cluster.

Para tornar o serviço Web de front-end acessível externamente, pode especificar type: LoadBalancer ou type: NodePort na configuração do serviço, consoante os seus requisitos.

O manifesto seguinte descreve um serviço do tipo LoadBalancer:

apiVersion: v1
kind: Service
metadata:
  name: frontend
  labels:
    app: guestbook
    tier: frontend
spec:
  type: LoadBalancer
  ports:
    # the port that this service should serve on
  - port: 80
  selector:
    app: guestbook
    tier: frontend

A declaração de porta na secção ports especifica port: 80 e targetPort não está especificado. Quando omite a propriedade targetPort, esta assume por predefinição o valor do campo port. Neste caso, este serviço encaminha o tráfego externo na porta 80 para a porta 80 dos contentores na implementação frontend.

Aplique o manifesto ao cluster:

kubectl apply -f frontend-service.yaml

Quando o serviço frontend é criado, o GKE cria um balanceador de carga e um endereço IP externo. Estes recursos estão sujeitos a faturação.

Visite o Website da aplicação

Para aceder ao Website da aplicação, obtenha o endereço IP externo do frontend serviço:

kubectl get service frontend

O resultado é semelhante ao seguinte:

NAME       CLUSTER-IP      EXTERNAL-IP        PORT(S)        AGE
frontend   10.51.242.136   109.197.92.229     80:32372/TCP   1m

A coluna EXTERNAL-IP pode mostrar <pending> enquanto o balanceador de carga está a ser criado. Pode demorar alguns minutos. Se vir erros como Does not have minimum availability, aguarde alguns minutos. Este erro temporário ocorre porque o GKE recria os nós para fazer as alterações.

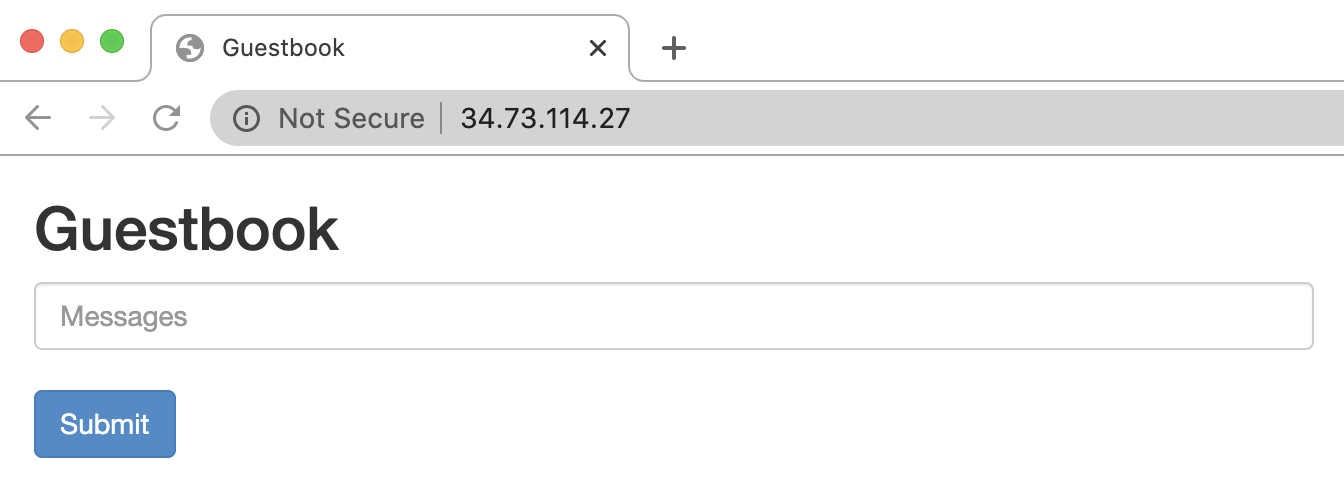

Copie o endereço IP e abra a página no navegador:



Experimente adicionar algumas entradas escrevendo uma mensagem e clicando em Enviar. A mensagem que escreveu aparece no frontend. Esta mensagem indica que os dados foram adicionados com êxito ao Redis através dos serviços que criou.

Aumente a escala da interface Web

Suponha que a sua aplicação está em execução há algum tempo e recebe um aumento repentino de publicidade. Decide que seria uma boa ideia adicionar mais servidores Web ao seu frontend. Pode fazê-lo aumentando o número de pods.

1. Aumente o número de agrupamentos frontend:

   kubectl scale deployment frontend --replicas=5


   O resultado é semelhante ao seguinte:

   deployment.extensions/frontend scaled


2. Valide o número de réplicas em execução:

   kubectl get pods


   O resultado é semelhante ao seguinte:

   NAME                             READY     STATUS    RESTARTS   AGE
   frontend-88237173-3s3sc          1/1       Running   0          1s
   frontend-88237173-twgvn          1/1       Running   0          1s
   frontend-88237173-5p257          1/1       Running   0          23m
   frontend-88237173-84036          1/1       Running   0          23m
   frontend-88237173-j3rvr          1/1       Running   0          23m
   redis-leader-343230949-qfvrq     1/1       Running   0          54m
   redis-follower-132015689-dp23k   1/1       Running   0          37m
   redis-follower-132015689-xq9v0   1/1       Running   0          37m


   Pode reduzir o número de frontendpods usando o mesmo comando, substituindo 5 por 1.

Limpar

Para evitar incorrer em custos na sua conta do Google Cloud pelos recursos usados neste tutorial, elimine o projeto que contém os recursos ou mantenha o projeto e elimine os recursos individuais.

Elimine o projeto

Atenção: a eliminação de um projeto tem os seguintes efeitos:

• Tudo no projeto é eliminado. Se usou um projeto existente para as tarefas neste documento, quando o elimina, também elimina qualquer outro trabalho que tenha feito no projeto.
• Os IDs dos projetos personalizados são perdidos. Quando criou este projeto, pode ter criado um ID do projeto personalizado que quer usar no futuro. Para preservar os URLs que usam o ID do projeto, como um URL appspot.com, elimine os recursos selecionados no projeto em vez de eliminar o projeto inteiro.

Se planeia explorar várias arquiteturas, tutoriais ou inícios rápidos, a reutilização de projetos pode ajudar a evitar exceder os limites de quota de projetos.

Delete a Google Cloud project:

gcloud projects delete PROJECT_ID

Elimine os recursos individuais

Se usou um projeto existente e não o quer eliminar, elimine os recursos individuais.

1. Elimine o frontend serviço:

   kubectl delete service frontend


2. Elimine o cluster do GKE:

   gcloud container clusters delete guestbook


O que se segue?

• Saiba como configurar o ajuste de escala automático de pods horizontal.
• Saiba como implementar o WordPress no GKE com o disco persistente e o Cloud SQL.
• Saiba como configurar nomes de domínios com endereços IP estáticos.
• Explore outros tutoriais do Kubernetes Engine.
