關於 Pod 的多網路支援功能

本文說明 Pod 的多網路支援功能,包括用途、相關概念、術語和優點。

總覽

Google Cloud 支援虛擬機器 (VM) 執行個體層級的多個網路介面。您可以使用多個網路介面,將 VM 連線至最多八個網路,包括預設網路和七個額外網路。

Google Kubernetes Engine (GKE) 網路會將多網路功能擴展至節點中運作的 Pod。Pod 支援多網路功能之後,您就能在 GKE 叢集的節點和 Pod 中啟用多個介面。Pod 支援多網路功能之後,節點集區就不再受限於單一介面,節點也不必再使用單一虛擬私有雲網路。

如要為 Pod 和節點使用多網路支援功能,請參閱「設定 Pod 的多網路支援功能」。

術語與概念

本頁面會使用下列概念:

主要虛擬私有雲:主要虛擬私有雲是預先設定的虛擬私有雲,隨附一組預設設定和資源。GKE 叢集會在這個虛擬私有雲中建立。如果您已刪除預先設定的虛擬私有雲,則必須在建立 GKE 叢集時指定現有的虛擬私有雲。

子網路:在 Google Cloud中,「子網路」是在虛擬私有雲中,使用網路遮罩建立無類別跨網域路由 (CIDR) 的方式。子網路有一個主要 IP 位址範圍,會指派給節點,並可有多個次要範圍,可屬於 Pod 和 Service。

節點網路:節點網路是指虛擬私有雲和子網路配對的專屬組合。在這個節點網路中,屬於節點集區的節點會從主要 IP 位址範圍分配 IP 位址。

次要範圍: Google Cloud 次要範圍是屬於子網路的 CIDR 和網路遮罩。GKE 會將這個網路做為第 3 層 Pod 網路。Pod 可連線至多個 Pod 網路。

Pod-network:做為 Pod 連線點的網路物件。連線類型可以是「Layer 3」或「Device」。您可以在 netdevice 或資料層開發套件 (DPDK) 模式中設定 Device 類型網路。

Layer 3 網路對應至子網路的次要範圍。Device 網路對應至虛擬私有雲上的子網路。GKE 多網路中的 Pod 網路資料模型如下:

  • Layer 3 網路:虛擬私有雲 -> 子網路名稱 -> 次要範圍名稱

  • Device 網路:虛擬私有雲 -> 子網路名稱

預設 Pod 網路: Google Cloud 在建立叢集時建立預設 Pod 網路。預設 Pod 網路會使用主要虛擬私有雲做為節點網路。根據預設,所有叢集節點和 Pod 都能使用預設 Pod 網路。

具有多個介面的 Pod:Pod 上的多個介面無法連線至同一個 Pod 網路。

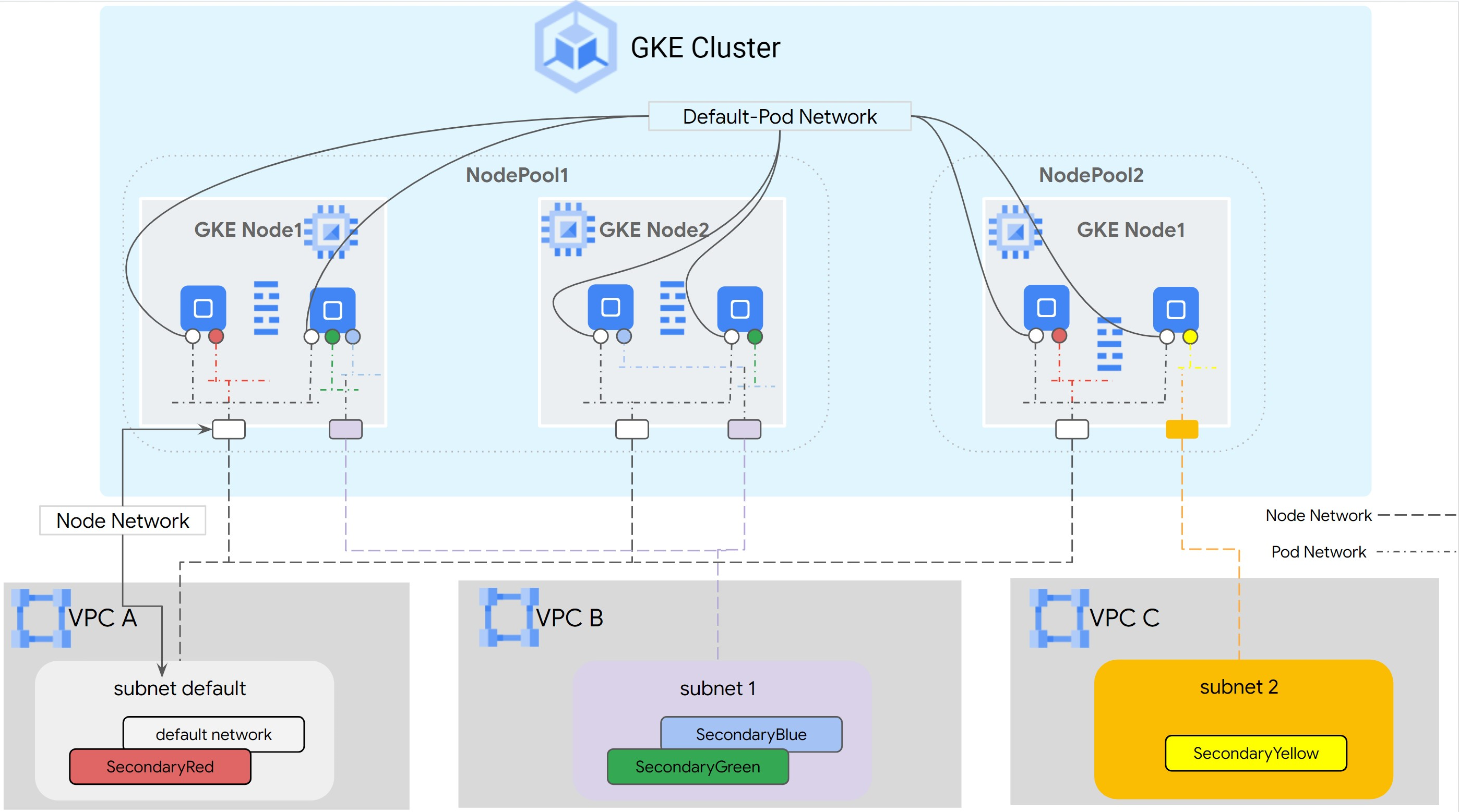

下圖顯示採用Layer 3網路的一般 GKE 叢集架構:

採用第 3 層網路的 GKE 叢集架構

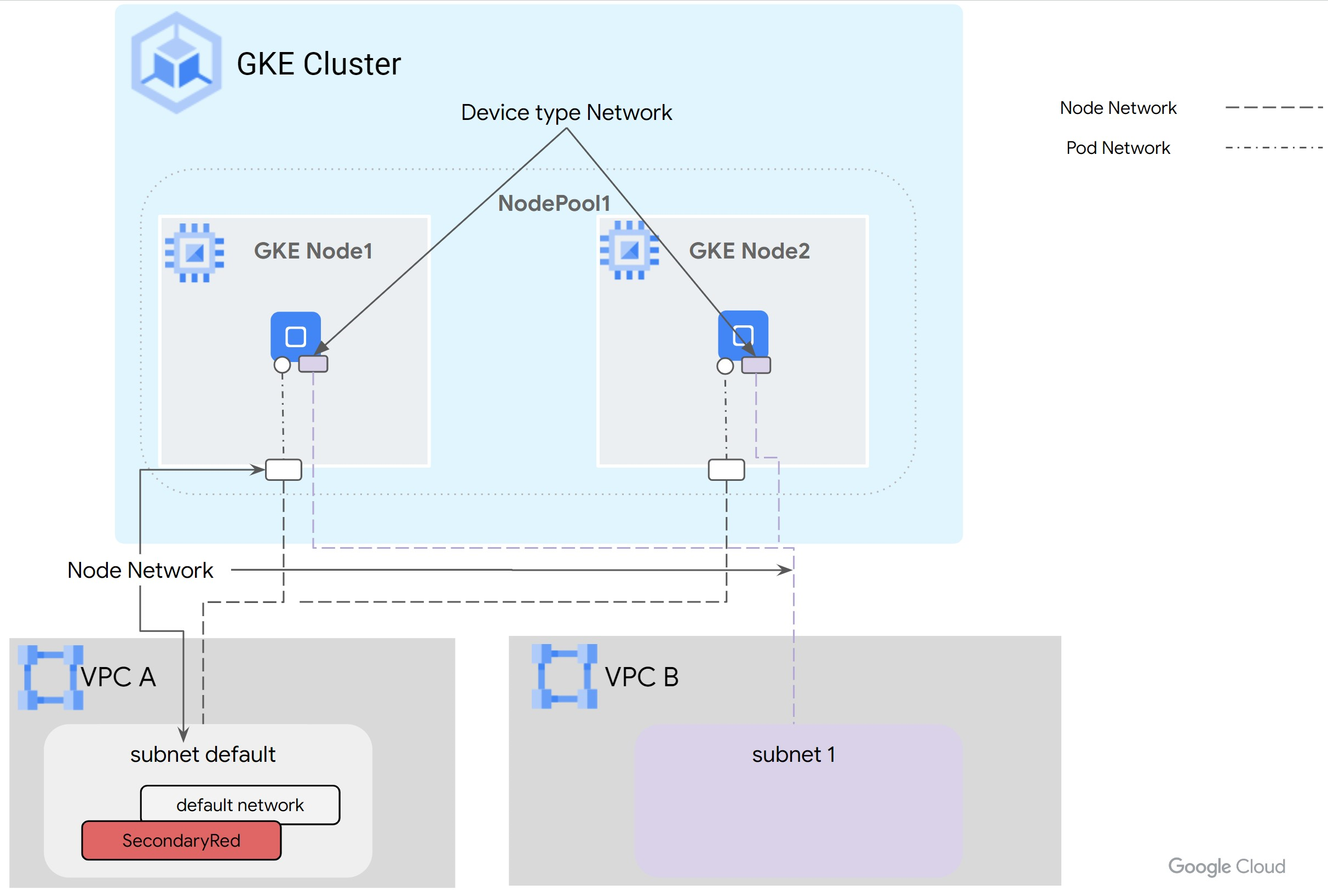

針對 Device 類型網路 (可在 netdevice 或 DPDK 模式中設定),VM vNIC 是以資源的形式管理,並傳遞至 Pod。在此情況下,Pod 網路會直接對應至節點網路。Device 類型的網路不需要次要範圍。

Pod 和節點網路

用途

Pod 的多網路支援功能適用於下列用途:

  • 部署容器化網路功能:如果您在容器中執行網路功能,且容器具有獨立的資料和管理層,Pod 的多網路功能可隔離不同使用者層、特定介面的高效能或低延遲,或網路層級多用戶群的網路。這是為了確保法規遵循、服務品質和安全性。
  • 在相同組織和專案中連結虛擬私有雲:您想在虛擬私有雲中建立 GKE 叢集,並需要連結至其他虛擬私有雲中的服務。您可以使用多 NIC 節點選項,直接建立連線。這可能是因為中樞與輪輻模型,其中集中式服務 (記錄、驗證) 在中樞虛擬私有雲內運作,而輪輻需要私人連線才能存取。您可以使用 Pod 的多網路支援功能,將 GKE 叢集中執行的 Pod 直接連線至中樞 VPC。
  • 使用 VFIO 執行 DPDK 應用程式:您想執行的 DPDK 應用程式,需要透過 VFIO 驅動程式存取節點上的 NIC。只要完全略過核心、Kubernetes 和 GKE Dataplane V2,即可達到最佳封包速率。
  • 啟用直接存取 vNIC 的功能,略過 Kubernetes 和 GKE Dataplane V2:您在容器中執行網路功能,需要直接存取節點上的網路介面卡 (NIC)。例如,高效能運算 (HPC) 應用程式想要略過 Kubernetes 和 GKE Dataplane V2,以達到最低延遲。有些應用程式也需要存取 NIC 的 PCIe 拓撲資訊,以便與 GPU 等其他裝置共置。
  • 使用負載平衡器公開次要網路上的工作負載:您可以使用外部和內部直通式網路負載平衡器,直接在次要虛擬私有雲上公開工作負載 (例如容器化網路功能)。這樣一來,您就能在特定網路介面上提供應用程式存取權,而不必使用叢集的預設網路。
  • 將次要 IPv4 網路附加至單一堆疊 IPv6 叢集:在單一堆疊 IPv6 叢集 (預先發布版) 中,在僅限 IPv6 的主要網路上執行的 Pod,可以附加僅限 IPv4 的次要第 3 層虛擬私有雲網路。這項設定可讓工作負載與次要虛擬私有雲子網路中的 IPv4 資源通訊。請注意,系統不支援次要 IPv6 Pod 網路。

優點

Pod 的多網路支援功能具有下列優點:

  • 流量隔離:Pod 支援多網路功能,可讓您隔離 GKE 叢集中的流量。您可以建立具有多個網路介面的 Pod,根據功能 (例如管理和資料層) 區隔流量,在 Pod 中執行特定的容器化網路功能 (CNF)。
  • 雙重主機:雙重主機可讓 Pod 擁有多個介面,並將流量轉送至不同的虛擬私有雲,讓 Pod 與主要和次要虛擬私有雲建立連線。如果一個虛擬私有雲發生問題,應用程式可以切換至次要虛擬私有雲。
  • 網路區隔:Pod 可根據工作負載需求,連線至內部或外部網路。您可以根據工作負載的特定需求,選擇要將哪些 Pod 或 Pod 群組連線至各個網路。例如,您可以使用內部網路進行東西向通訊,並使用外部網路存取網際網路。這可讓您根據工作負載的特定需求,調整網路連線。
  • 透過 DPDK 達到最佳效能:GKE 中 Pod 的多網路支援功能可讓 DPDK 應用程式在 GKE Pod 中執行,提供最佳封包處理效能。
  • 主機 NIC 可直接在 Pod 中使用:netdevice 模式 NIC 支援多網路功能,可將 VM NIC 直接傳遞至 Pod,略過 Kubernetes 和 GKE Dataplane V2。這樣一來,裝置之間的協作延遲時間就能降到最低。
  • 效能:如要提升應用程式效能,可以將應用程式連線至最符合應用程式需求的網路。
  • 多網路負載平衡:Pod 支援多網路,可讓您為次要網路上的服務,佈建 Google Cloud 外部和內部直通式網路負載平衡器。這樣一來,您就能將應用程式公開給特定虛擬私有雲上的用戶端,同時在工作負載之間維持嚴格的網路隔離。
