Mit Wasserfalldiagrammen lässt sich visualisieren, wie eine Folge von positiven und negativen Werten eine Gesamtsumme ergibt. Diese Diagramme werden häufig für Finanzdaten verwendet, um zu zeigen, wie verschiedene Gewinne und Verluste eine Gesamtsumme ergeben. Ganz allgemein können Sie Wasserfalldiagramme verwenden, um zu veranschaulichen, wie einzelne Kategorien zu einem Gesamtwert beitragen, insbesondere wenn die Daten positive und negative Werte enthalten.
Wasserfalldiagramme in Data Studio
Wasserfalldiagramme sind hilfreich, um die Entwicklung von Messwerten im Zeitverlauf darzustellen und die Ursachen von Veränderungen nachzuvollziehen. Beispielsweise können Sie ein Wasserfalldiagramm verwenden, um den Fortschritt einer Produkteinführung oder verschiedene Aufgaben, die es zu erledigen gilt, zusammen mit ihrem aktuellen Status anzuzeigen.
Beispiel für ein Wasserfalldiagramm

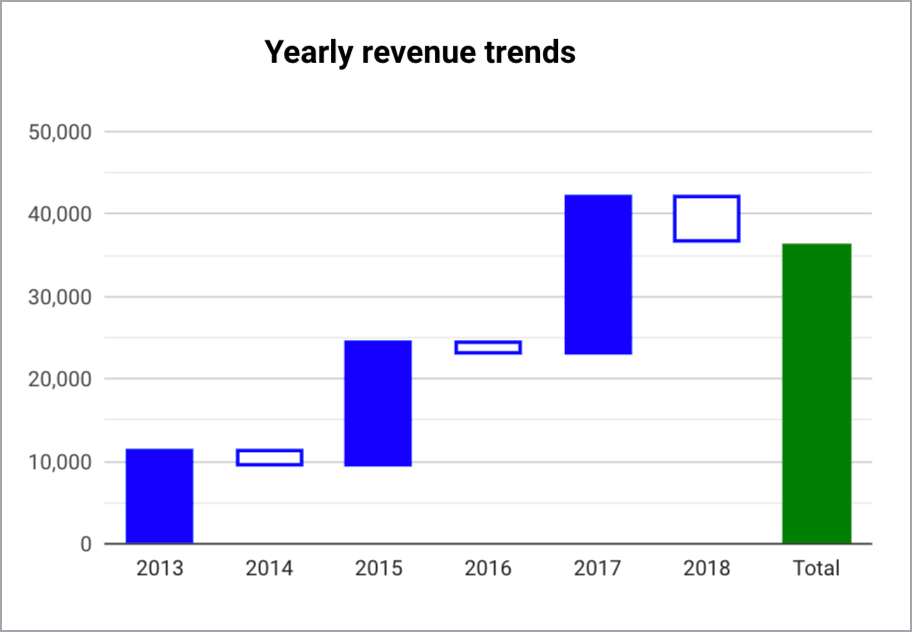

Im folgenden Wasserfalldiagramm werden Umsatzsteigerungen und ‑rückgänge für einzelne Jahre dargestellt. Die Spalte „Total“ (Gesamt) zeigt die Summe aller Werte.
Wenn Sie den Cursor auf eine Spalte im Wasserfalldiagramm bewegen, wird eine Kurzinfo mit weiteren Details angezeigt.
Voraussetzungen
Für Wasserfalldiagramme sind folgende Elemente erforderlich:
- Eine Dimension
- Ein Messwert
Diagramm hinzufügen
Fügen Sie ein neues Diagramm hinzu oder wählen Sie ein vorhandenes Diagramm aus. Konfigurieren Sie dann im Bereich Eigenschaften auf den Tabs Einrichtung und Stil die Eigenschaften des Diagramms, um die Diagrammdaten einzurichten und das Diagramm zu gestalten.
Diagrammdaten einrichten
Mit den Optionen auf dem Tab Einrichtung legen Sie fest, wie die Daten des Diagramms organisiert und angezeigt werden.
Datenquelle
Über die Datenquelle greift die Komponente auf den zugrunde liegenden Datensatz zu.
- Wenn Sie die Datenquelle des Diagramms ändern möchten, klicken Sie auf den Namen der aktuellen Datenquelle.
- Klicken Sie auf das Symbol
Datenquelle bearbeiten, um die Datenquelle aufzurufen oder zu bearbeiten. Sie müssen mindestens Leseberechtigung haben, damit dieses Symbol zu sehen ist. - Klicken Sie auf Daten zusammenführen , um Daten aus mehreren Datenquellen im selben Diagramm zu kombinieren. Weitere Informationen.
Dimension
Dimensionen sind Datenkategorien. Dimensionswerte (die in der Dimension enthaltenen Daten) sind Namen, Beschreibungen oder andere Merkmale einer Kategorie.
Für Wasserfalldiagramme ist eine Dimension erforderlich.
Aufschlüsseln
Diese Option wird in Diagrammen angezeigt, die sie unterstützen.
Mit der Aufschlüsselung können Betrachter zusätzliche Detailebenen in einem Diagramm aufrufen. Wenn Sie den Schalter Aufschlüsseln aktivieren, wird jede Dimension, die Sie hinzufügen, zu einer weiteren Detailebene, in die Sie aufschlüsseln können. Weitere Informationen zur Aufschlüsselung von Diagrammen.
Messwerte
Mit Messwerten lassen sich die in Dimensionen enthaltenen Elemente quantitativ darstellen. Sie dienen außerdem dazu, die numerische Skala und die Datenreihen für das Diagramm zu generieren.
Messwerte sind Aggregationen, die aus dem zugrunde liegenden Datensatz stammen, oder das Ergebnis der impliziten oder expliziten Anwendung einer Aggregationsfunktion wie COUNT(), SUM() oder AVG() sind. Für den Messwert selbst gibt es keine definierten Werte. Daher können Sie nicht wie bei einer Dimension eine Gruppierung nach diesem Wert vornehmen.
Weitere Informationen zur Aggregation.
Optionale Messwerte
Sie können optionale Messwerte hinzufügen, indem Sie den Schalter für Optionale Messwerte auf „Ein“ stellen und dann in der Feldauswahl Messwert hinzufügen die gewünschten Messwerte auswählen. Sie können Messwerte auch aus der Liste der Felder im Bereich Daten auswählen und in die Auswahl Optionale Messwerte ziehen.
Schieberegler für Messwerte
Aktivieren Sie den Schalter für Schieberegler für Messwerte , um dem Diagramm einen Schieberegler für Messwerte hinzuzufügen.
Filter
Mit Filtern lassen sich die Daten eingrenzen, die in der Komponente angezeigt werden. Dazu werden die von Ihnen angegebenen Werte ein- oder ausgeschlossen. Weitere Informationen zu Filtern.
Folgende Filteroptionen stehen zur Verfügung:
- Filtername:Klicken Sie auf einen Filter, um ihn zu bearbeiten. Bewegen Sie den Mauszeiger auf den Namen des Filters und klicken Sie auf X , um ihn zu löschen.
- Filter hinzufügen:Klicken Sie auf diese Option, um einen neuen Filter für das Diagramm zu erstellen.
Zeitraumdimension
Diese Option wird angezeigt, wenn es für Ihre Datenquelle eine gültige Datumsdimension gibt.
Die Zeitraumdimension wird verwendet, um den Zeitraum eines Diagramms einzuschränken. Beispielsweise wird „Zeitraum“ verwendet, wenn Sie für das Diagramm eine Eigenschaft für den Zeitraum festgelegt haben oder wenn ein Betrachter des Berichts den Zeitraum über eine Zeitraumsteuerung eingrenzt.
Filter für den Standardzeitraum
Mit dem Filter für den Standardzeitraum können Sie einen Zeitraum für ein einzelnes Diagramm festlegen.
Folgende Optionen für den Filter für den Standardzeitraum stehen zur Verfügung:
- Automatisch: Hier wird der durch die Datenquelle des Diagramms festgelegte Standardzeitraum verwendet.
- Benutzerdefiniert: Ermöglicht die Verwendung des Kalenderwidgets zur Auswahl eines benutzerdefinierten Zeitraums für das Diagramm.
Weitere Informationen zum Arbeiten mit Datums- und Uhrzeitwerten.
Gesamtsummen
Mit der Option Gesamtsummen lassen sich Gesamt- oder Zwischensummen von Werten im Wasserfalldiagramm darstellen. Sie können den Zeitraum für die Gesamt- oder Zwischensumme der Werte im Drop-down-Menü Summenberechnung festlegen.
Folgende Optionen stehen zur Verfügung:
- –: Wählen Sie diese Option aus, wenn Ihr Wasserfalldiagramm keine Balken für die Summenberechnung enthalten soll.
- Am Ende: Wenn Sie diese Option auswählen, wird die Summe aller Werte im Wasserfalldiagramm angezeigt.
- Jährlich: Bei dieser Option werden Zwischensummen für die einzelnen Jahre angezeigt.
- Vierteljährlich: Wählen Sie diese Option aus, um Zwischensummen für die einzelnen Quartale zu sehen.
- Monatlich: Bei dieser Option wird eine Zwischensumme der Werte für die einzelnen Monate angezeigt.
Benutzerdefinierte Aggregation
Benutzerdefinierte Aggregation ist eine optionale Einstellung, mit der Sie einen Ausgangswert für das Wasserfalldiagramm angeben können. Geben Sie einen Wert in das Textfeld ein, um eine benutzerdefinierte Aggregation festzulegen.
Sortieren
Wählen Sie ein Feld aus, nach dem die Ergebnisse in Ihrem Wasserfalldiagramm sortiert werden sollen. Sofern nicht anders festgelegt, wird standardmäßig nach der ersten Dimension sortiert. Sie können Aufsteigend oder Absteigend auswählen.
Diagramminteraktionen
Wenn in einem Diagramm die Option Kreuzfilterung aktiviert ist, übernimmt das Diagramm die Funktion einer Filtersteuerung. Sie können den Bericht filtern, indem Sie auf das Diagramm klicken oder die Maus darüber bewegen. Weitere Informationen zur Kreuzfilterung.
Diagramm gestalten
Mit den Optionen auf dem Tab Stil können Sie die allgemeine Darstellung des Diagramms konfigurieren.
Diagrammtitel
Aktivieren Sie den Schalter Titel anzeigen , um dem Diagramm einen Titel hinzuzufügen. Data Studio kann automatisch einen Titel generieren oder Sie können einen benutzerdefinierten Titel für das Diagramm erstellen. Sie können auch die Formatierung und Positionierung des Titels anpassen.
Automatisch generieren
Diese Option ist standardmäßig aktiviert. Wenn Automatisch generieren aktiviert ist, generiert Data Studio einen Titel, der auf dem Diagrammtyp und den im Diagramm verwendeten Feldern basiert. Der automatisch generierte Titel wird aktualisiert, wenn Sie den Diagrammtyp ändern oder Änderungen an den im Diagramm verwendeten Feldern vornehmen.
Wenn Sie dem Diagramm einen benutzerdefinierten Titel hinzufügen möchten, geben Sie ihn in das Feld Titel ein. Dadurch wird die Einstellung Automatisch generieren deaktiviert.
Titeloptionen
Wenn die Einstellung Titel anzeigen aktiviert ist, können Sie die folgenden Titeloptionen verwenden:
- Titel:Hier wird ein Textfeld eingeblendet, in das Mitbearbeiter einen benutzerdefinierten Titel für das Diagramm eingeben können.
- Schriftfamilie:Hiermit wird die Schriftart für den Titeltext festgelegt.
- Schriftgröße:Hiermit wird die Schriftgröße für den Titeltext festgelegt.
- Schriftfarbe:Hiermit wird die Schriftfarbe für den Titeltext festgelegt.
- Schriftformatierungsoptionen:Wendet die Formatierung Fett, Kursiv oder Unterstrichen auf den Titeltext an.
- Oben:Hier wird der Diagrammtitel über dem Diagramm positioniert.
- Unten:Hier wird der Diagrammtitel unter dem Diagramm positioniert.
- Links:Hier wird der Diagrammtitel an der linken Seite des Diagramms ausgerichtet.
- Mitte:Hier wird der Diagrammtitel horizontal zentriert.
- Rechts:Hier wird der Diagrammtitel an der rechten Seite des Diagramms ausgerichtet.
Wasserfall
Mit diesen Optionen können Sie die Ausrichtung der Achsen und die Anzahl der Balken im Wasserfalldiagramm festlegen.
Folgende Optionen stehen zur Verfügung:
- Vertikal: Klicken Sie auf das Symbol Vertikal
, um die Werte der Y-Achse vertikal auf der Y-Achse darzustellen. Diese Option ist standardmäßig aktiviert. - Horizontal: Klicken Sie auf das Symbol Horizontal
, um die Werte der Y-Achse horizontal auf der X-Achse darzustellen. - Balken: Optional können Sie einen Wert eingeben, um die Anzahl der Balken zu begrenzen, die im Diagramm zusätzlich zu den Gesamt- und Zwischensummen angezeigt werden.
- Datenlabels anzeigen: Zeigt Werte für jeden Balken an. Wenn Sie diese Option aktivieren, wird auch der Bereich Datenlabel angezeigt, in dem Sie die Darstellung der Labels im Diagramm festlegen können.
Datenlabel
Wenn Sie im Bereich Wasserfall die Einstellung Datenlabels anzeigen aktivieren, können Sie die folgenden Optionen konfigurieren:
- Zahlen in Kurzform: Rundet Zahlen und zeigt das Einheitensymbol an, wenn diese Option aktiviert ist. Beispiel: 553.939 wird zu 553,9 Tsd.
- Dezimalstellen: Hiermit wird die Anzahl der Dezimalstellen in Messwerten festgelegt.
- Schriftfamilie: Legt die Schriftart des Labeltexts fest.
- Schriftgröße: Legt die Schriftgröße des Labeltexts fest.
- Schriftfarbe: Legt die Schriftfarbe des Labeltexts fest.
- Textkontrast: Legt den Kontrast des Labeltexts fest. Folgende Optionen stehen zur Verfügung: Kein, Niedrig, Mittel oder Hoch.
- Schriftformatierungsoptionen: Wendet die Formatierung „fett“ oder „kursiv“ auf den Labeltext an.
- Position der Labels: Legt die Position des Datenlabels in Bezug auf den Balken fest (innerhalb oder außerhalb).
Ansteigende Balken
Mit diesen Optionen können Sie die Darstellung von ansteigenden Balken mit positiven Werten in Ihrem Wasserfalldiagramm anpassen.
Folgende Optionen stehen zur Verfügung:
- Farbe für positive Werte: Legt die Füllfarbe für Balken mit positiven Werten fest.
- Strichfarbe für positive Werte: Legt die Umrissfarbe für Balken mit positiven Werten fest.
- Strichstärke für positive Werte: Legt die Stärke der Umrisslinie für Balken mit positiven Werten fest. Je höher die ausgewählte Zahl, desto dicker die Balkenumrisse.
Abfallende Balken
Mit diesen Optionen können Sie die Darstellung von abfallenden Balken mit negativen Werten in Ihrem Wasserfalldiagramm anpassen.
Folgende Optionen stehen zur Verfügung:
- Farbe für negative Werte: Legt die Füllfarbe für Balken mit negativen Werten fest.
- Strichfarbe für negative Werte: Legt die Umrissfarbe für Balken mit negativen Werten fest.
- Strichstärke für negative Werte: Legt die Stärke der Umrisslinie für Balken mit negativen Werten fest. Je höher die ausgewählte Zahl, desto dicker die Balkenumrisse.
Achsen
Die Einstellung Achsen anzeigen ist automatisch aktiviert. Deaktivieren Sie den Schalter Achsen anzeigen , um alle Achsenlabels und ‑werte im Wasserfalldiagramm auszublenden.
Mit diesen Optionen können Sie die Darstellung der Achsen anpassen:
- Achsen anzeigen: Blendet Diagrammachsen ein oder aus.
- Achsenfarbe: Legt die Farbe der Achsen fest.
- Achsentextfarbe: Legt die Textfarbe für den Achsentext fest.
- Schriftfamilie: Legt die Schriftart für den Achsentext fest.
- Schriftgröße für Achse: Legt die Schriftgröße für den Achsentext fest.
Y-Achse
Diese Optionen werden angezeigt, wenn Sie im Bereich Achsen die Option Achsen anzeigen aktivieren. Wenn Ihr Diagramm mehr als einen Messwert enthält, wird ein Bereich Rechte Y-Achse mit denselben Optionen angezeigt.
Mit diesen Optionen können Sie die Darstellung der Y-Achse anpassen:
- Achsentitel anzeigen:Blendet den Achsentitel ein oder aus.
- Achsenlabels anzeigen:Blendet die Beschriftungen der Achsen ein oder aus.
- Drehung (0° bis 90°) : Legt die Drehung der Achsenlabels fest, um die Lesbarkeit zu verbessern. Diese Option wird angezeigt, wenn Sie Achsenlabels anzeigen aktivieren.
- Achsenlinie anzeigen:Blendet die Achsenlinie ein oder aus.
- Achsenminimum:Legt den Mindestwert für die Achse fest.
- Achsenmaximum:Legt den Höchstwert für die Achse fest.
- Benutzerdefinierter Markierungsabstand:Beeinflusst den Abstand zwischen Achsenmarkierungen.
- Logarithmische Skala:Gibt an, dass die Achse logarithmisch skaliert wird.
X-Achse
Mithilfe dieser Optionen steuern Sie die Anzeige der X-Achse des Diagramms. Diese Optionen werden angezeigt, wenn Sie im Bereich Achsen die Option Achsen anzeigen aktivieren:
- Achsentitel anzeigen:Blendet den Achsentitel ein oder aus.
- Achsenlabels anzeigen:Blendet die Beschriftungen der Achsen ein oder aus.
- Drehung (0° bis 90°) : Legt die Drehung der Achsenlabels fest, um die Lesbarkeit zu verbessern. Diese Option wird angezeigt, wenn Sie Achsenlabels anzeigen aktivieren.
- Achsenlinie anzeigen:Blendet die Achsenlinie ein oder aus.
Raster
Mit den Optionen, die auf dem Tab Stil im Bereich Raster verfügbar sind, können Sie die Darstellung des Rasters in Ihrem Wasserfalldiagramm anpassen.
Folgende Optionen stehen zur Verfügung:
- Achsenfarbe: Wählen Sie das Symbol Achsenfarbe aus, um eine Farbe für die Darstellung der Werte und Titel der X- und Y-Achsen festzulegen.
- Rasterfarbe: Wählen Sie das Symbol Rasterfarbe aus, um eine Farbe für die Darstellung der Rasterlinien im Diagramm festzulegen.
- Schriftfamilie: Wählen Sie im Drop-down-Menü Schriftfamilie eine Schriftart für die Darstellung von Diagrammwerten und ‑labels aus.
- Schriftgröße für Achse: Wählen Sie im Drop-down-Menü Schriftgröße für Achse einen Wert für die Größe in Pixeln für die Darstellung von Diagrammwerten und ‑labels aus.
Hintergrund und Rahmen
Mit diesen Optionen wird die Darstellung des Hintergrundcontainers für das Diagramm festgelegt:
- Hintergrund:Legt die Hintergrundfarbe des Diagramms fest.
- Deckkraft:Legt die Deckkraft des Diagramms fest. Bei einer Deckkraft von 100% werden Objekte hinter dem Diagramm vollständig ausgeblendet. Bei einer Deckkraft von 0% ist das Diagramm nicht sichtbar.
- Rahmenfarbe:Legt die Rahmenfarbe des Diagramms fest.
- Rahmenradius:Versieht den Diagrammhintergrund mit abgerundeten Rändern. Wenn der Radius 0 ist, hat die Hintergrundform 90°-Ecken. Mit einem Rahmenradius von 100° wird eine Kreisform erzeugt.
- Rahmenstärke:Legt die Linienstärke des Diagrammrahmens fest.
- Rahmenart:Legt den Linientyp des Diagrammrahmens fest.
- Rahmenschatten hinzufügen:Fügt dem unteren und rechten Rand des Diagramms einen Schatten hinzu.
Diagramm-Header
Im Header des Diagramms können Betrachter verschiedene Aktionen ausführen, z. B. die Daten im Diagramm exportieren, aufschlüsseln, zusammenfassen oder sortieren. Folgende Optionen stehen für den Diagramm-Header zur Verfügung:
- Diagramm-Header:Legt fest, wo der Diagramm-Header im Diagramm angezeigt wird. Folgende Optionen stehen für den Diagramm-Header zur Verfügung:
- Nicht anzeigen:Die Optionen für die Überschrift werden nie angezeigt. Betrachter können auf die Optionen zugreifen, indem sie mit der rechten Maustaste auf das Diagramm klicken.
- Immer anzeigen:Die Optionen für die Überschrift werden immer angezeigt.
- Bei Hover anzeigen (Standard) : Drei vertikale Punkte werden eingeblendet, wenn Sie den Mauszeiger auf die Diagrammüberschrift bewegen. Klicken Sie auf diese Punkte, um auf die Optionen für die Überschrift zuzugreifen.
- Schriftfarbe des Headers:Legt die Farbe der Optionen für den Diagramm-Header fest.
Auf Berichtsdesign zurücksetzen
Klicken Sie auf Auf Berichtsdesign zurücksetzen , um die Diagrammeinstellungen auf die Einstellungen des Berichtsdesigns zurückzusetzen.
