תהליך עבודה באמצעות Managed Airflow

המטרה:

1. יצירת תבנית של תהליך עבודה ב-Managed Service for Apache Spark שמריץ עבודת Spark PI
2. יוצרים DAG של Apache Airflow שבו Managed Airflow ישתמש כדי להפעיל את תהליך העבודה בזמן מסוים.

במסמך הזה משתמשים ברכיבים הבאים של Google Cloud, והשימוש בהם כרוך בתשלום:

• Managed Service for Apache Spark
• Compute Engine
• Managed Airflow

כדי להעריך את ההוצאות בהתאם לתחזית השימוש שלכם, אתם יכולים להיעזר במחשבון העלויות.

משתמשים חדשים של Google Cloud ? יכול להיות שאתם זכאים לתקופת ניסיון בחינם.

לפני שמתחילים

הגדרת הפרויקט

נכנסים לחשבון Google Cloud . אם אתם משתמשים חדשים ב- Google Cloud, צרו חשבון כדי שתוכלו להעריך את הביצועים של המוצרים שלנו בתרחישים מהעולם האמיתי. לקוחות חדשים מקבלים בחינם גם קרדיט בשווי 300$ להרצה, לבדיקה ולפריסה של עומסי העבודה.

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the Dataproc, Compute Engine, and Managed Airflow APIs.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the APIs

התקינו את ה-CLI של Google Cloud.

אם אתם משתמשים בספק זהויות חיצוני (IdP), קודם אתם צריכים להיכנס ל-CLI של gcloud באמצעות המאגר המאוחד לניהול זהויות.

כדי לאתחל את ה-CLI של gcloud, הריצו את הפקודה הבאה:

gcloud init

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the Dataproc, Compute Engine, and Managed Airflow APIs.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the APIs

התקינו את ה-CLI של Google Cloud.

אם אתם משתמשים בספק זהויות חיצוני (IdP), קודם אתם צריכים להיכנס ל-CLI של gcloud באמצעות המאגר המאוחד לניהול זהויות.

כדי לאתחל את ה-CLI של gcloud, הריצו את הפקודה הבאה:

gcloud init

יצירת תבנית של תהליך עבודה ב-Managed Service for Apache Spark

מעתיקים ומריצים את הפקודות הבאות בחלון טרמינל מקומי או ב-Cloud Shell כדי ליצור ולהגדיר תבנית של זרימת עבודה.

1. יוצרים את תבנית זרימת העבודה sparkpi.

   gcloud dataproc workflow-templates create sparkpi \
       --region=us-central1


2. מוסיפים את עבודת ה-Spark לתבנית של תהליך העבודה sparkpi. הדגל step-id compute מזהה את עבודת SparkPi.

   gcloud dataproc workflow-templates add-job spark \
       --workflow-template=sparkpi \
       --step-id=compute \
       --class=org.apache.spark.examples.SparkPi \
       --jars=file:///usr/lib/spark/examples/jars/spark-examples.jar \
       --region=us-central1 \
       -- 1000


3. כדי להפעיל את תהליך העבודה, צריך להשתמש באשכול מנוהל עם צומת יחיד. השירות המנוהל ל-Apache Spark ייצור את האשכול, יפעיל בו את תהליך העבודה ואז ימחק את האשכול כשתהליך העבודה יסתיים.

   gcloud dataproc workflow-templates set-managed-cluster sparkpi \
       --cluster-name=sparkpi \
       --single-node \
       --region=us-central1


4. מאשרים את יצירת תבנית תהליך העבודה.

   המסוף

   לוחצים על השם של sparkpi בדף Workflows של Managed Service for Apache Spark במסוף Google Cloud כדי לפתוח את הדף Workflow template details. לוחצים על השם של תבנית זרימת העבודה כדי לאשר את sparkpi מאפייני התבנית.



   פקודת gcloud

   מריצים את הפקודה הבאה:

   gcloud dataproc workflow-templates describe sparkpi --region=us-central1


יצירה והעלאה של DAG ל-Cloud Storage

1. יוצרים סביבת Managed Airflow או משתמשים בסביבה קיימת.
2. מגדירים משתני סביבה.

   ממשק המשתמש של Airflow

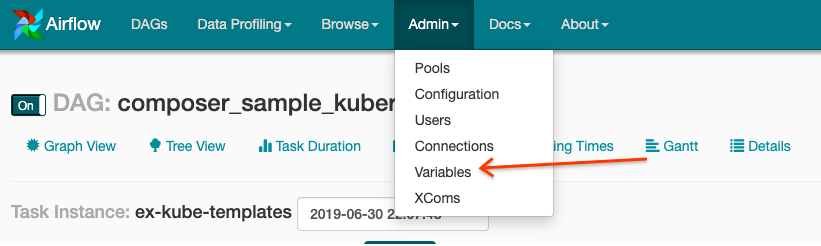

   1. בסרגל הכלים, לוחצים על Admin > Variables (אדמין > משתנים).

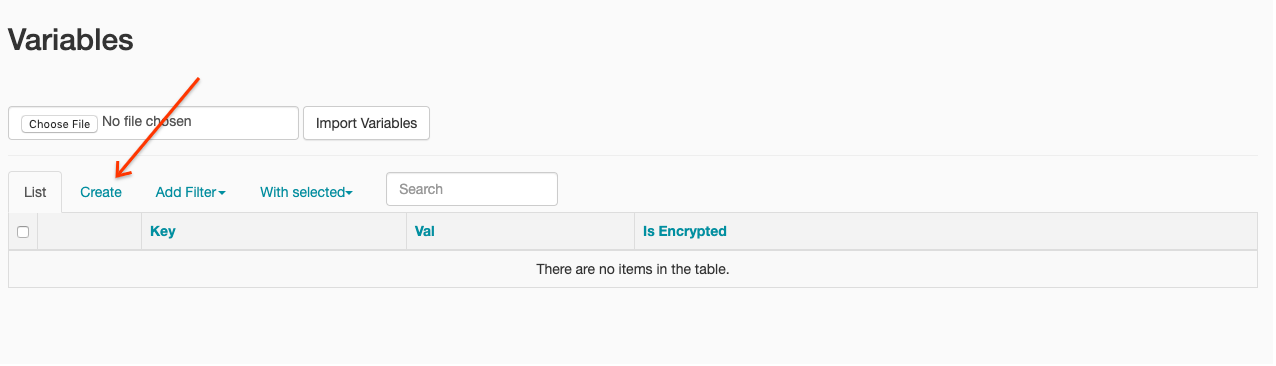

   2. לוחצים על יצירה.
   3. מזינים את הפרטים הבאים:
      • מקש:project_id
      • ‫Val: PROJECT_ID – מזהה הפרויקט ב- Google Cloud
   4. לוחצים על Save.

   פקודת gcloud

   מזינים את הפקודות הבאות:

   • ‫ENVIRONMENT הוא שם סביבת Managed Airflow
   • ‫LOCATION הוא האזור שבו נמצאת סביבת Managed Airflow
   • ‫PROJECT_ID הוא מזהה הפרויקט של הפרויקט שמכיל את סביבת Managed Airflow

       gcloud composer environments run ENVIRONMENT --location LOCATION variables set -- project_id PROJECT_ID


3. מעתיקים את קוד ה-DAG הבא באופן מקומי לקובץ בשם composer-dataproc-dag.py, שמשתמש ב-DataprocInstantiateWorkflowTemplateOperator.

   Airflow 2


   """Example Airflow DAG that kicks off a Cloud Dataproc Template that runs a
   Spark Pi Job.

   This DAG relies on an Airflow variable
   https://airflow.apache.org/docs/apache-airflow/stable/concepts/variables.html
   * project_id - Google Cloud Project ID to use for the Cloud Dataproc Template.
   """

   import datetime

   from airflow import models
   from airflow.providers.google.cloud.operators.dataproc import (
       DataprocInstantiateWorkflowTemplateOperator,
   )
   from airflow.utils.dates import days_ago

   project_id = "{{var.value.project_id}}"


   default_args = {
       # Tell airflow to start one day ago, so that it runs as soon as you upload it
       "start_date": days_ago(1),
       "project_id": project_id,
   }

   # Define a DAG (directed acyclic graph) of tasks.
   # Any task you create within the context manager is automatically added to the
   # DAG object.
   with models.DAG(
       # The id you will see in the DAG airflow page
       "dataproc_workflow_dag",
       default_args=default_args,
       # The interval with which to schedule the DAG
       schedule_interval=datetime.timedelta(days=1),  # Override to match your needs
   ) as dag:
       start_template_job = DataprocInstantiateWorkflowTemplateOperator(
           # The task id of your job
           task_id="dataproc_workflow_dag",
           # The template id of your workflow
           template_id="sparkpi",
           project_id=project_id,
           # The region for the template
           region="us-central1",
       )


   Airflow 1


   """Example Airflow DAG that kicks off a Cloud Dataproc Template that runs a
   Spark Pi Job.

   This DAG relies on an Airflow variable
   https://airflow.apache.org/docs/apache-airflow/stable/concepts/variables.html
   * project_id - Google Cloud Project ID to use for the Cloud Dataproc Template.
   """

   import datetime

   from airflow import models
   from airflow.contrib.operators import dataproc_operator
   from airflow.utils.dates import days_ago

   project_id = "{{var.value.project_id}}"


   default_args = {
       # Tell airflow to start one day ago, so that it runs as soon as you upload it
       "start_date": days_ago(1),
       "project_id": project_id,
   }

   # Define a DAG (directed acyclic graph) of tasks.
   # Any task you create within the context manager is automatically added to the
   # DAG object.
   with models.DAG(
       # The id you will see in the DAG airflow page
       "dataproc_workflow_dag",
       default_args=default_args,
       # The interval with which to schedule the DAG
       schedule_interval=datetime.timedelta(days=1),  # Override to match your needs
   ) as dag:
       start_template_job = dataproc_operator.DataprocWorkflowTemplateInstantiateOperator(
           # The task id of your job
           task_id="dataproc_workflow_dag",
           # The template id of your workflow
           template_id="sparkpi",
           project_id=project_id,
           # The region for the template
           # For more info on regions where Dataflow is available see:
           # https://cloud.google.com/dataflow/docs/resources/locations
           region="us-central1",
       )

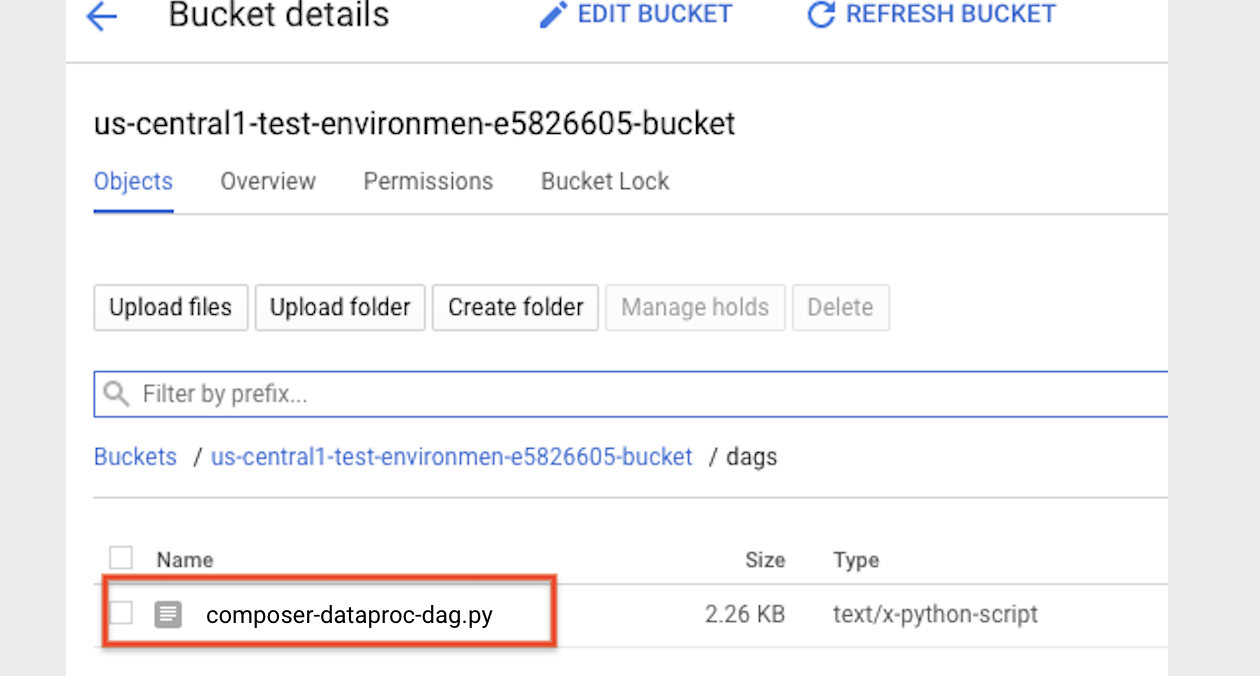

4. מעלים את ה-DAG לתיקיית הסביבה ב-Cloud Storage. אחרי שההעלאה תסתיים בהצלחה, לוחצים על הקישור DAGs Folder בדף Managed Airflow Environment.


צפייה בסטטוס של משימה

ממשק המשתמש של Airflow

1. פותחים את ממשק האינטרנט של Airflow.
2. בדף DAGs, לוחצים על שם ה-DAG (לדוגמה, dataproc_workflow_dag).
3. בדף הפרטים של DAG, לוחצים על תצוגת גרף.
4. בדיקת הסטטוס:

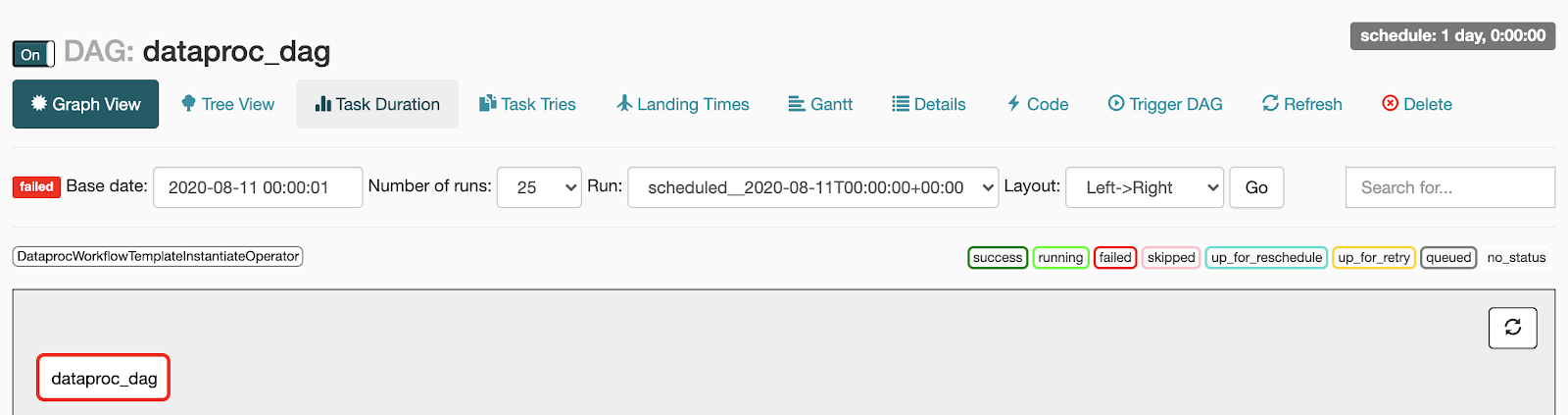

   • נכשל: יש תיבה אדומה מסביב למשימה. אפשר גם להעביר את מצביע העכבר מעל המשימה ולחפש את הסטטוס: נכשל.

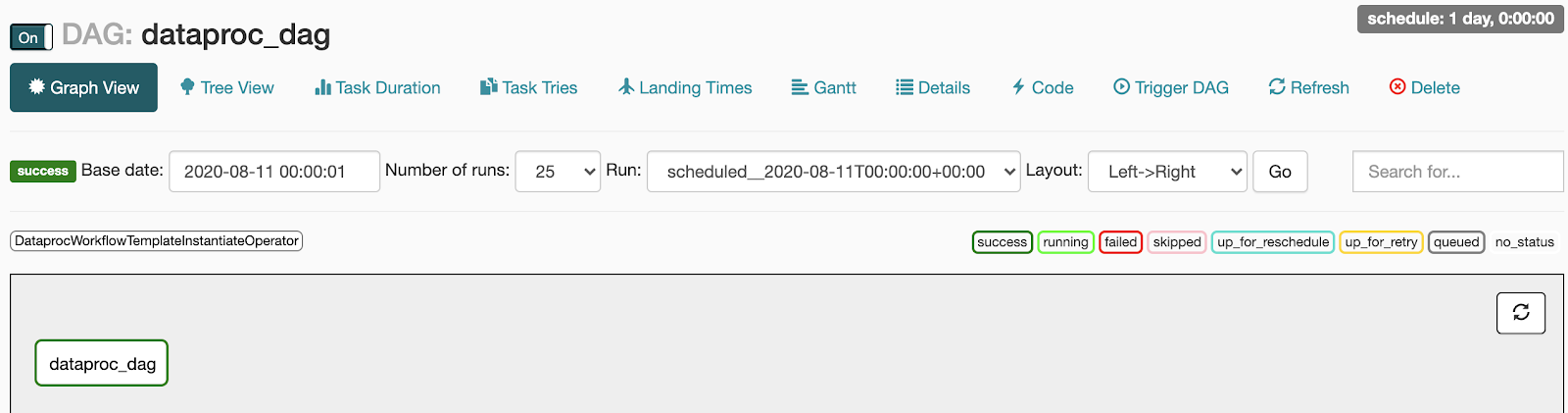

   • הצלחה: המשימה מוקפת בתיבה ירוקה. אפשר גם להעביר את מצביע העכבר מעל המשימה ולבדוק אם מופיע State: Success (מצב: הצלחה).

המסוף

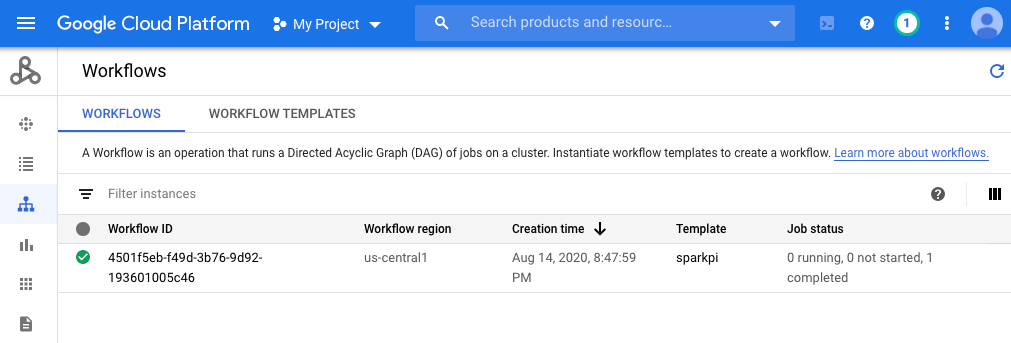

לוחצים על הכרטיסייה Workflows (תהליכי עבודה) כדי לראות את הסטטוס של תהליך העבודה.

פקודת gcloud

gcloud dataproc operations list \
    --region=us-central1 \
    --filter="labels.goog-dataproc-workflow-template-id=sparkpi"


הסרת המשאבים

כדי להימנע מחיובים בחשבון Google Cloud , אפשר למחוק את המשאבים שבהם השתמשתם במדריך הזה:

1. מחיקת סביבת Managed Airflow

2. מחיקת תבנית של תהליך עבודה

המאמרים הבאים

• סקירה כללית של תבניות תהליכי עבודה ב-Managed Service for Apache Spark
• פתרונות לתזמון תהליכי עבודה
