Managed Service for Apache Spark 選用 Flink 元件

使用選用元件功能建立 Managed Service for Apache Spark 叢集時，可以啟用 Flink 等其他元件。本頁說明如何建立 Managed Service for Apache Spark 叢集，並啟用 Apache Flink 選用元件 (Flink 叢集)，然後在叢集上執行 Flink 工作。

Flink 叢集可用於：

  1. 使用 Managed Service for Apache Spark Jobs 資源執行 Flink 工作：透過 Google Cloud 控制台、Google Cloud CLI 或 Managed Service for Apache Spark API 執行。

  2. 使用在 Flink 叢集主節點上執行的 flink CLI 執行 Flink 工作。

  3. 在 Flink 上執行 Apache Beam 工作

  4. 在 Kerberized 叢集上執行 Flink

您可以使用 Google Cloud 控制台、Google Cloud CLI 或 Managed Service for Apache Spark API，建立已在叢集上啟用 Flink 元件的 Managed Service for Apache Spark 叢集。

建議：使用標準的 1 個主要 VM 叢集，並搭配 Flink 元件。 Managed Service for Apache Spark 高可用性模式叢集 (含 3 個主要 VM) 不支援 Flink 高可用性模式。

您可以使用 Managed Service for Apache Spark Jobs 資源，透過Google Cloud 控制台、Google Cloud CLI 或 Managed Service for Apache Spark API 執行 Flink 工作。

控制台

如要從主控台提交範例 Flink 字數統計工作，請按照下列步驟操作：

  1. 在瀏覽器中開啟Google Cloud 控制台，然後前往 Managed Service for Apache Spark「Submit a job」(提交工作) 頁面。

  2. 填寫「Submit a job」(提交工作) 頁面中的欄位：

    1. 從叢集清單選取您的「Cluster」(叢集) 名稱。
    2. 將「Job type」(工作類型) 設為 Flink。
    3. 將「Main class or jar」(主要類別或 jar) 設為 org.apache.flink.examples.java.wordcount.WordCount。
    4. 將「Jar files」(Jar 檔案) 設為 file:///usr/lib/flink/examples/batch/WordCount.jar。
      • file:/// 表示位於叢集中的檔案。Managed Service for Apache Spark 在建立 Flink 叢集時，已安裝 WordCount.jar。
      • 這個欄位也接受 Cloud Storage 路徑 (gs://BUCKET/JARFILE) 或 Hadoop 分散式檔案系統 (HDFS) 路徑 (hdfs://PATH_TO_JAR)。

  3. 按一下「提交」。

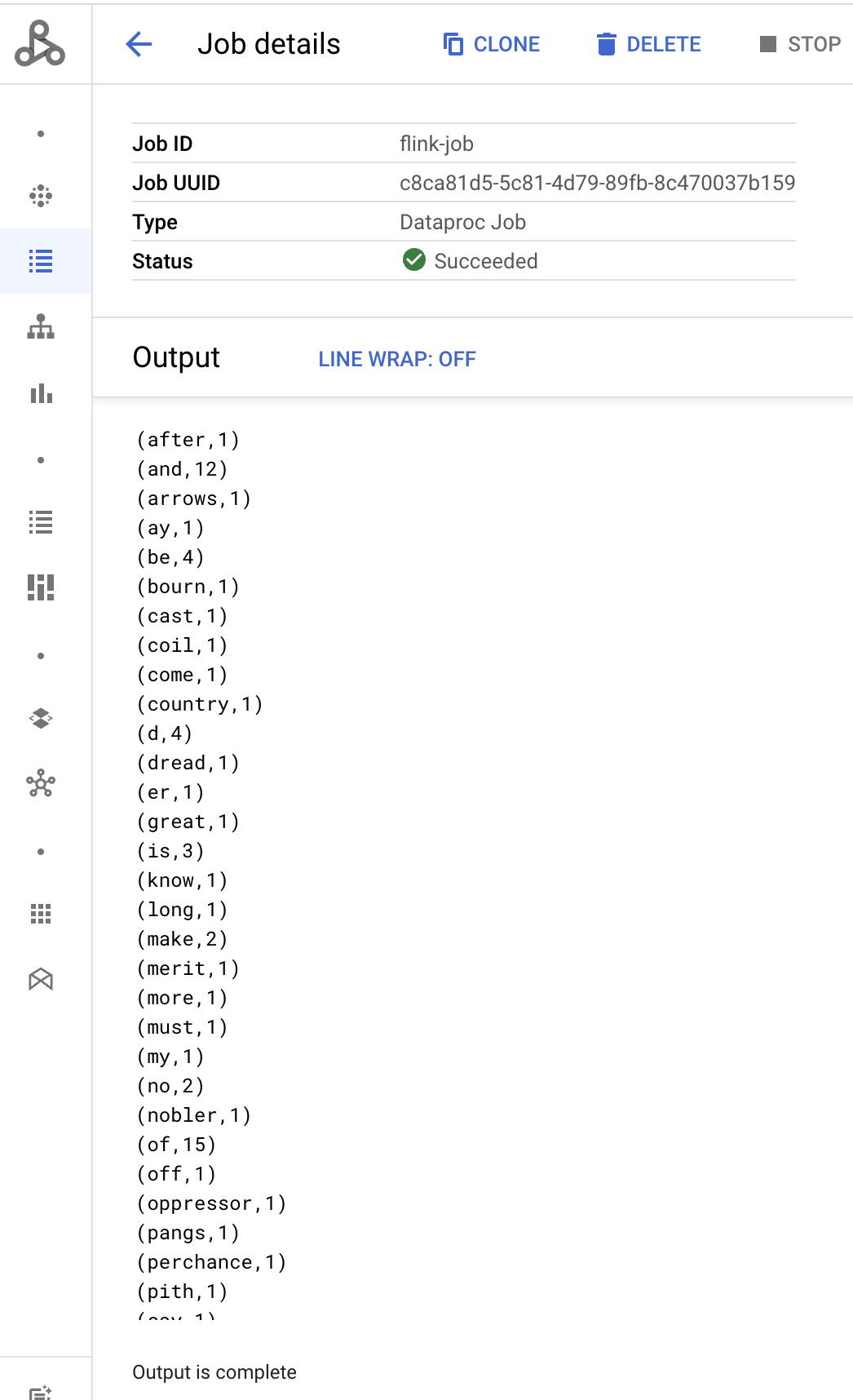

    • 「Job details」(工作詳細資料) 頁面會顯示工作驅動程式輸出內容。
    • Flink 工作會列在 Google Cloud 控制台的 Managed Service for Apache Spark「Jobs」(工作) 頁面中。
    • 在「Jobs」(工作) 或「Job details」(工作詳細資料) 頁面中，按一下「Stop」(停止) 或「Delete」(刪除)，即可停止或刪除工作。

gcloud

如要將 Flink 工作提交至 Managed Service for Apache Spark Flink 叢集，請在本機的終端機視窗或 Cloud Shell 中執行 gcloud CLI gcloud dataproc jobs submit 指令。

gcloud dataproc jobs submit flink \
    --cluster=CLUSTER_NAME \
    --region=REGION \
    --class=MAIN_CLASS \
    --jar=JAR_FILE \
    -- JOB_ARGS

注意：

  • CLUSTER_NAME：指定要將工作提交至的 Managed Service for Apache Spark Flink 叢集名稱。
  • REGION：指定叢集所在的 Compute Engine 區域。
  • MAIN_CLASS：指定 Flink 應用程式的 main 類別，例如：
    • org.apache.flink.examples.java.wordcount.WordCount
  • JAR_FILE：指定 Flink 應用程式 JAR 檔案。您可以指定：
    • 安裝在叢集上的 jar 檔案，使用 file:///` prefix:
      • file:///usr/lib/flink/examples/streaming/TopSpeedWindowing.jar
      • file:///usr/lib/flink/examples/batch/WordCount.jar
    • Cloud Storage 中的 JAR 檔案： gs://BUCKET/JARFILE
    • HDFS 中的 jar 檔案： hdfs://PATH_TO_JAR

  • JOB_ARGS：(選用) 在雙連字號 (--) 後方新增工作引數。

  • 提交工作後，工作驅動程式輸出會顯示在本機或 Cloud Shell 終端機中。

    Program execution finished
Job with JobID 829d48df4ebef2817f4000dfba126e0f has finished.
Job Runtime: 13610 ms
...
(after,1)
(and,12)
(arrows,1)
(ay,1)
(be,4)
(bourn,1)
(cast,1)
(coil,1)
(come,1)

REST

本節說明如何使用 Managed Service for Apache Spark jobs.submit API，將 Flink 工作提交至 Managed Service for Apache Spark Flink 叢集。

使用任何要求資料之前，請先修改下列項目的值：

  • PROJECT_ID： Google Cloud 專案 ID
  • REGION：叢集區域
  • CLUSTER_NAME：指定要將工作提交至的 Managed Service for Apache Spark Flink 叢集名稱

HTTP 方法和網址：

POST https://dataproc.googleapis.com/v1/projects/PROJECT_ID/regions/REGION/jobs:submit

JSON 要求主體：

{
  "job": {
    "placement": {
      "clusterName": "CLUSTER_NAME"
    },
    "flinkJob": {
      "mainClass": "org.apache.flink.examples.java.wordcount.WordCount",
      "jarFileUris": [
        "file:///usr/lib/flink/examples/batch/WordCount.jar"
      ]
    }
  }
}

請展開以下其中一個選項，以傳送要求：

您應該會收到如下的 JSON 回覆：

{
  "reference": {
    "projectId": "PROJECT_ID",
    "jobId": "JOB_ID"
  },
  "placement": {
    "clusterName": "CLUSTER_NAME",
    "clusterUuid": "CLUSTER_UUID"
  },
  "flinkJob": {
    "mainClass": "org.apache.flink.examples.java.wordcount.WordCount",
    "args": [
      "1000"
    ],
    "jarFileUris": [
      "file:///usr/lib/flink/examples/batch/WordCount.jar"
    ]
  },
  "status": {
    "state": "PENDING",
    "stateStartTime": "2020-10-07T20:16:21.759Z"
  },
  "jobUuid": "JOB_UUID"
}
  • Flink 工作會列在 Google Cloud 控制台的 Managed Service for Apache Spark「Jobs」(工作) 頁面中。
  • 如要停止或刪除工作，請在 Google Cloud 控制台的「Jobs」(工作) 或「Job details」(工作詳細資料) 頁面中，按一下「Stop」(停止) 或「Delete」(刪除)。

您可以使用 flink CLI，在 Flink 叢集的主節點上執行 Flink 工作，而不必使用 Managed Service for Apache Spark Jobs 資源執行 Flink 工作。

以下各節說明在 Managed Service for Apache Spark Flink 叢集上執行 flink CLI 工作的方式。

  1. 透過 SSH 連線至主節點：使用 SSH 公用程式，在叢集主 VM 上開啟終端機視窗。

  2. 設定類別路徑：從 Flink 叢集主 VM 的 SSH 終端機視窗初始化 Hadoop 類別路徑：

    export HADOOP_CLASSPATH=$(hadoop classpath)

  3. 執行 Flink 工作：您可以在 YARN 上以不同的部署模式執行 Flink 工作，包括應用程式、每個工作和工作階段模式。

    1. 應用程式模式：Managed Service for Apache Spark 映像檔 2.0 以上版本支援 Flink 應用程式模式。 這個模式會在 YARN Job Manager 上執行作業的 main() 方法。工作完成後，叢集就會關機。

      工作提交範例：

      flink run-application \
    -t yarn-application \
    -Djobmanager.memory.process.size=1024m \
    -Dtaskmanager.memory.process.size=2048m \
    -Djobmanager.heap.mb=820 \
    -Dtaskmanager.heap.mb=1640 \
    -Dtaskmanager.numberOfTaskSlots=2 \
    -Dparallelism.default=4 \
    /usr/lib/flink/examples/batch/WordCount.jar

      列出執行中的工作：

      ./bin/flink list -t yarn-application -Dyarn.application.id=application_XXXX_YY

      取消正在執行的工作：

      ./bin/flink cancel -t yarn-application -Dyarn.application.id=application_XXXX_YY <jobId>

    2. 依工作模式：這個 Flink 模式會在用戶端執行工作的 main() 方法。

      工作提交範例：

      flink run \
    -m yarn-cluster \
    -p 4 \
    -ys 2 \
    -yjm 1024m \
    -ytm 2048m \
    /usr/lib/flink/examples/batch/WordCount.jar

    3. 工作階段模式：啟動長時間執行的 Flink YARN 工作階段，然後將一或多項工作提交至該工作階段。

      1. 啟動工作階段：您可以透過下列任一方式啟動 Flink 工作階段：

        1. 建立 Flink 叢集，並將 --metadata flink-start-yarn-session=true 標記新增至 gcloud dataproc clusters create 指令 (請參閱「建立 Dataproc Flink 叢集」)。啟用這個標記後，Managed Service for Apache Spark 會在叢集建立完成後執行 /usr/bin/flink-yarn-daemon，在叢集上啟動 Flink 工作階段。

          工作階段的 YARN 應用程式 ID 會儲存在 /tmp/.yarn-properties-${USER} 中。 您可以使用 yarn application -list 指令列出 ID。

        2. 使用自訂設定執行 Flink yarn-session.sh 指令碼 (預先安裝在叢集主 VM 上)：

          使用自訂設定的範例：

          /usr/lib/flink/bin/yarn-session.sh \
    -s 1 \
    -jm 1024m \
    -tm 2048m \
    -nm flink-dataproc \
    --detached

        3. 使用預設設定執行 Flink /usr/bin/flink-yarn-daemon 包裝函式指令碼：

          . /usr/bin/flink-yarn-daemon

      2. 將作業提交至工作階段：執行下列指令，將 Flink 作業提交至工作階段。

        flink run -m <var>FLINK_MASTER_URL</var>/usr/lib/flink/examples/batch/WordCount.jar
        • FLINK_MASTER_URL：Flink 主機 VM 的網址，包括主機和通訊埠，用於執行作業。從網址中移除 http:// prefix。 啟動 Flink 工作階段時，指令輸出會列出這個網址。您可以執行下列指令，在 Tracking-URL 欄位中列出這個網址：
        yarn application -list -appId=<yarn-app-id> | sed 's#http://##'
   ```

      3. 列出工作階段中的工作：如要列出工作階段中的 Flink 工作，請執行下列其中一項操作：

        • 執行不含引數的 flink list。這項指令會在 /tmp/.yarn-properties-${USER} 中尋找工作階段的 YARN 應用程式 ID。

        • 從 /tmp/.yarn-properties-${USER} 或 yarn application -list 的輸出內容取得工作階段的 YARN 應用程式 ID，然後執行 <code>flink list -yid YARN_APPLICATION_ID。

        • 執行 flink list -m FLINK_MASTER_URL。

      4. 停止工作階段：如要停止工作階段，請從 /tmp/.yarn-properties-${USER} 或 yarn application -list 的輸出內容取得工作階段的 YARN 應用程式 ID，然後執行下列任一指令：

        echo "stop" | /usr/lib/flink/bin/yarn-session.sh -id YARN_APPLICATION_ID

        yarn application -kill YARN_APPLICATION_ID

您可以使用 FlinkRunner 在 Managed Service for Apache Spark 上執行 Apache Beam 工作。

您可以使用下列方式在 Flink 上執行 Beam 工作：

  1. Java Beam 工作
  2. 可攜式 Beam 工作

Java Beam 工作

將 Beam 工作封裝至 JAR 檔案。提供已組合的 JAR 檔案，其中包含執行工作所需的依附元件。

以下範例會從 Managed Service for Apache Spark 叢集的主要節點執行 Java Beam 工作。

  1. 建立已啟用 Flink 元件的 Managed Service for Apache Spark 叢集。

    gcloud dataproc clusters create CLUSTER_NAME \
    --optional-components=FLINK \
    --image-version=DATAPROC_IMAGE_VERSION \
    --region=REGION \
    --enable-component-gateway \
    --scopes=https://www.googleapis.com/auth/cloud-platform
    • --optional-components：Flink。
    • --image-version：叢集的映像檔版本，決定叢集上安裝的 Flink 版本 (例如，請參閱最新和前四個 2.0.x 映像檔發布版本列出的 Apache Flink 元件版本)。
    • --region：支援的 Managed Service for Apache Spark 區域。
    • --enable-component-gateway：啟用 Flink Job Manager UI 的存取權。
    • --scopes：啟用叢集對 API 的存取權 (請參閱 Google Cloud 範圍最佳做法)。建立使用 Managed Service for Apache Spark 映像檔 2.1 以上版本的叢集時，系統預設會啟用 cloud-platform 範圍 (您不需要加入這個標記設定)。

  2. 使用 SSH 公用程式，在 Flink 叢集主節點上開啟終端機視窗。

  3. 在 Managed Service for Apache Spark 叢集主節點上啟動 Flink YARN 工作階段。

    . /usr/bin/flink-yarn-daemon

    記下 Managed Service for Apache Spark 叢集上的 Flink 版本。

    flink --version

  4. 在本機電腦上以 Java 產生標準 Beam 字數統計範例。

    選擇與 Managed Service for Apache Spark 叢集上 Flink 版本相容的 Beam 版本。請參閱「Flink 版本相容性 」 表格，瞭解 Beam-Flink 版本相容性。

    開啟產生的 POM 檔案。檢查標記 <flink.artifact.name> 指定的 Beam Flink 執行器版本。如果 Flink 構件名稱中的 Beam Flink 執行器版本與叢集上的 Flink 版本不符，請更新版本號碼以符合。

    mvn archetype:generate \
    -DarchetypeGroupId=org.apache.beam \
    -DarchetypeArtifactId=beam-sdks-java-maven-archetypes-examples \
    -DarchetypeVersion=BEAM_VERSION \
    -DgroupId=org.example \
    -DartifactId=word-count-beam \
    -Dversion="0.1" \
    -Dpackage=org.apache.beam.examples \
    -DinteractiveMode=false

  5. 封裝字數範例。

    mvn package -Pflink-runner

  6. 將封裝的 uber JAR 檔案 word-count-beam-bundled-0.1.jar (~135 MB) 上傳至 Managed Service for Apache Spark 叢集的主節點。您可以使用 gcloud storage cp，將檔案從 Cloud Storage 更快速地傳輸到 Managed Service for Apache Spark 叢集。

    1. 在本機終端機中建立 Cloud Storage bucket，並上傳 uber JAR。

      gcloud storage buckets create BUCKET_NAME

gcloud storage cp target/word-count-beam-bundled-0.1.jar gs://BUCKET_NAME/

    2. 在 Managed Service for Apache Spark 的主要節點上，下載 uber JAR。

      gcloud storage cp gs://BUCKET_NAME/word-count-beam-bundled-0.1.jar .

  7. 在 Managed Service for Apache Spark 叢集的主要節點上執行 Java Beam 工作。

    flink run -c org.apache.beam.examples.WordCount word-count-beam-bundled-0.1.jar \
    --runner=FlinkRunner \
    --output=gs://BUCKET_NAME/java-wordcount-out

  8. 確認結果已寫入 Cloud Storage bucket。

    gcloud storage cat gs://BUCKET_NAME/java-wordcount-out-SHARD_ID

  9. 停止 Flink YARN 工作階段。

    yarn application -list

yarn application -kill YARN_APPLICATION_ID

可攜式 Beam 工作

如要執行以 Python、Go 和其他支援語言編寫的 Beam 工作，可以使用 FlinkRunner 和 PortableRunner，詳情請參閱 Beam 的 Flink Runner 頁面 (另請參閱 Portability Framework Roadmap)。

以下範例會從 Managed Service for Apache Spark 叢集的主要節點，以 Python 執行可攜式 Beam 工作。

  1. 建立 Managed Service for Apache Spark 叢集，並啟用 Flink 和 Docker 元件。

    gcloud dataproc clusters create CLUSTER_NAME \
    --optional-components=FLINK,DOCKER \
    --image-version=DATAPROC_IMAGE_VERSION \
    --region=REGION \
    --enable-component-gateway \
    --scopes=https://www.googleapis.com/auth/cloud-platform

    注意：

    • --optional-components：Flink 和 Docker。
    • --image-version：叢集的映像檔版本，決定叢集上安裝的 Flink 版本 (例如，請參閱最新和前四個 2.0.x 映像檔發布版本列出的 Apache Flink 元件版本)。
    • --region：可用的 Managed Service for Apache Spark 區域。
    • --enable-component-gateway：啟用 Flink Job Manager UI 的存取權。
    • --scopes：啟用叢集對 API 的存取權 (請參閱 Google Cloud 範圍最佳做法)。建立使用 Managed Service for Apache Spark 映像檔 2.1 以上版本的叢集時，系統預設會啟用 cloud-platform 範圍 (您不需要加入這個標記設定)。

  2. 在本機或 Cloud Shell 中使用 gcloud CLI 建立 Cloud Storage bucket。執行範例字數統計程式時，您會指定 BUCKET_NAME。

    gcloud storage buckets create BUCKET_NAME

  3. 在叢集 VM 的終端機視窗中，啟動 Flink YARN 工作階段。 請記下 Flink 主機網址，這是執行工作的 Flink 主機位址。執行範例字數統計程式時，您會指定 FLINK_MASTER_URL。

    . /usr/bin/flink-yarn-daemon

    顯示並記下執行 Managed Service for Apache Spark 叢集的 Flink 版本。執行範例字數統計程式時，您會指定 FLINK_VERSION。

    flink --version

  4. 在叢集主節點上安裝作業所需的 Python 程式庫。

  5. 安裝與叢集上 Flink 版本相容的 Beam 版本。

    python -m pip install apache-beam[gcp]==BEAM_VERSION

  6. 在叢集主節點上執行字數範例。

    python -m apache_beam.examples.wordcount \
    --runner=FlinkRunner \
    --flink_version=FLINK_VERSION \
    --flink_master=FLINK_MASTER_URL
    --flink_submit_uber_jar \
    --output=gs://BUCKET_NAME/python-wordcount-out

    注意：

    • --runner: FlinkRunner.
    • --flink_version：FLINK_VERSION，如先前所述。
    • --flink_master：FLINK_MASTER_URL，如先前所述。
    • --flink_submit_uber_jar：使用 uber JAR 執行 Beam 工作。
    • --output：先前建立的 BUCKET_NAME。

  7. 確認結果是否已寫入值區。

    gcloud storage cat gs://BUCKET_NAME/python-wordcount-out-SHARD_ID

  8. 停止 Flink YARN 工作階段。

    1. 取得應用程式 ID。
    yarn application -list

1. Insert the <var>YARN_APPLICATION_ID</var>, then stop the session.

yarn application -kill

Managed Service for Apache Spark Flink 元件支援 Kerberos 叢集。如要提交及保存 Flink 工作，或啟動 Flink 叢集，必須使用有效的 Kerberos 票證。根據預設，Kerberos 票證的有效期限為七天。

Flink 工作或 Flink 工作階段叢集執行時，Flink Job Manager 網頁介面會處於可用狀態。如要使用網頁介面，請按照下列步驟操作：

  1. 建立 Managed Service for Apache Spark Flink 叢集。
  2. 建立叢集後，請在 Google Cloud 主控台的「叢集詳細資料」頁面中，按一下「網頁介面」分頁標籤上的「Component Gateway」(元件閘道) YARN ResourceManager 連結。

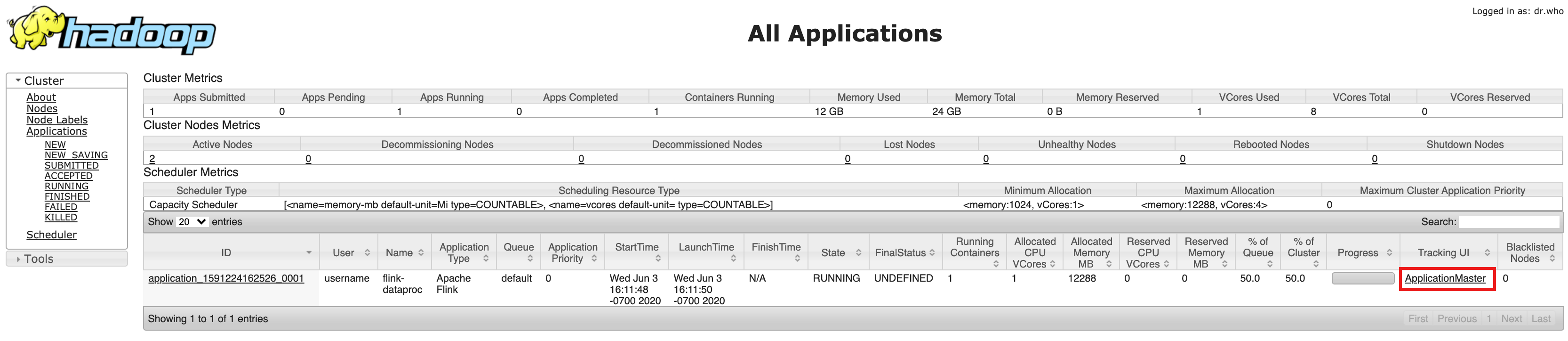

  3. 在 YARN Resource Manager UI 中，找出 Flink 叢集應用程式項目。系統會根據工作完成狀態列出 ApplicationMaster 或 History 連結。

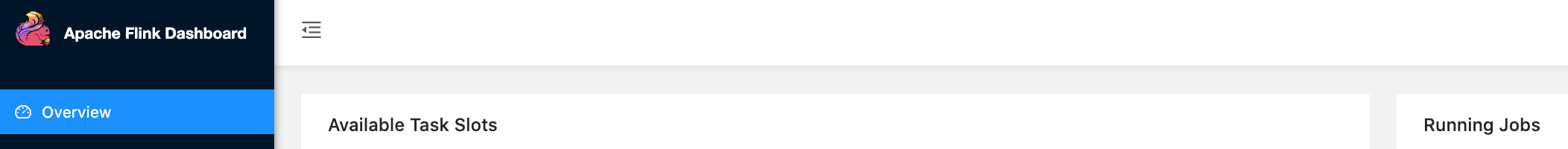

  4. 如果是長時間執行的串流工作，請按一下「ApplicationManager」連結開啟 Flink 資訊主頁；如果是已完成的工作，請按一下「History」連結查看工作詳細資料。
