Utiliser des composants de visualisation pour afficher des visualisations personnalisées

Cet exemple affiche une visualisation personnalisée locale à une application en cours de développement, et non une visualisation personnalisée disponible sur le Marketplace Looker.

Les composants de visualisation Looker disposent d'un système d'adaptateurs qui permet aux développeurs de remplacer les types de graphiques existants ou d'ajouter de nouvelles options de types de graphiques.

Cette option peut être utile dans les cas suivants :

  • Vous avez créé des visualisations React personnalisées que vous souhaitez utiliser avec des composants Looker.
  • Vous souhaitez remplacer une visualisation Looker par défaut existante par une visualisation basée sur une autre bibliothèque.

La possibilité de remplacer ou d'ajouter des graphiques peut être particulièrement pertinente si vous créez une application qui permet aux utilisateurs de modifier le type de visualisation des graphiques au cours d'une session.

Arrière-plan

Après avoir affiché une requête dans l'interface Explorer de Looker et transmis son Query.client_id aux composants de visualisation de Looker, vous pouvez modifier le type de graphique en mettant à jour la propriété type de la propriété config.

Chaque valeur acceptée par la propriété type est mappée à un composant React spécifique. Ainsi, lorsque type est défini sur line, un composant Line est affiché. Lorsque type est défini sur area, un composant Area est affiché, et ainsi de suite.

La propriété chartTypeMap du composant Visualization vous permet d'ajouter une entrée au mappage type/composant ou de remplacer des entrées existantes. Ce mappage associe chaque valeur type à un composant spécifique.

Conditions requises

Vous devez commencer par importer le composant DataProvider et fournir une instance SDK authentifiée. L'exemple suivant est créé dans le framework d'extension de Looker, et le SDK provient de ExtensionContext.

Dans DataProvider, vous pouvez afficher les composants Query et Visualization pour demander des données au SDK Looker et afficher la visualisation attendue dans votre application.

La configuration est la suivante (dans la propriété query, remplacez la valeur par Query.client_id de votre requête) :

import React, { useContext } from 'react'
import { ExtensionContext } from '@looker/extension-sdk-react'
import { DataProvider } from '@looker/components-data'
import { Query, Visualization } from '@looker/visualizations'

const App = () => {
    const { core40SDK } = useContext(ExtensionContext)
    return (
        <DataProvider sdk={core40SDK}>
            <Query query="z8klgi4PJKAl7TXgTw1opS">
                <Visualization />
            </Query>
        </DataProvider>
    )
}

Ajouter un type de graphique

Vous pouvez modifier le type de graphique affiché en transmettant un remplacement de configuration au composant Query.

<Query query="z8klgi4PJKAl7TXgTw1opS" config={{ type: 'pie' }}>
    <Visualization />
</Query>

Dans ce cas, type a été défini sur pie, un graphique que les composants Looker proposent par défaut. Mais que faire si vous souhaitez utiliser un graphique qui n'est pas proposé par défaut ? Dans ce cas, vous pouvez utiliser la propriété chartTypeMap de Visualization pour ajouter ou remplacer les composants du graphique dans la carte de type/composant du système d'adaptateur.

Par exemple, si vous souhaitez ajouter un graphique radar à la carte de type/composant, ajoutez-le à chartTypeMap comme suit :

import React, { useContext } from 'react'
import { ExtensionContext } from '@looker/extension-sdk-react'
import { DataProvider } from '@looker/components-data'
import { Query, Visualization } from '@looker/visualizations'
import { MyCustomRadar } from '../MyCustomRadar'

const App = () => {
    const { core40SDK } = useContext(ExtensionContext)
    return (
        <DataProvider sdk={core40SDK}>
            <Query query="z8klgi4PJKAl7TXgTw1opS" config={{ type: 'radar'}}>
                <Visualization chartTypeMap={{ radar: MyCustomRadar }} />
            </Query>
        </DataProvider>
    )
}

Ce code effectue les opérations suivantes :

  • Importe le composant React MyCustomRadar
  • Attribue la clé radar à la propriété config.type.
  • Mise à jour de la propriété chartTypeMap afin que le système de mappage de type sache quoi afficher pour un type de radar

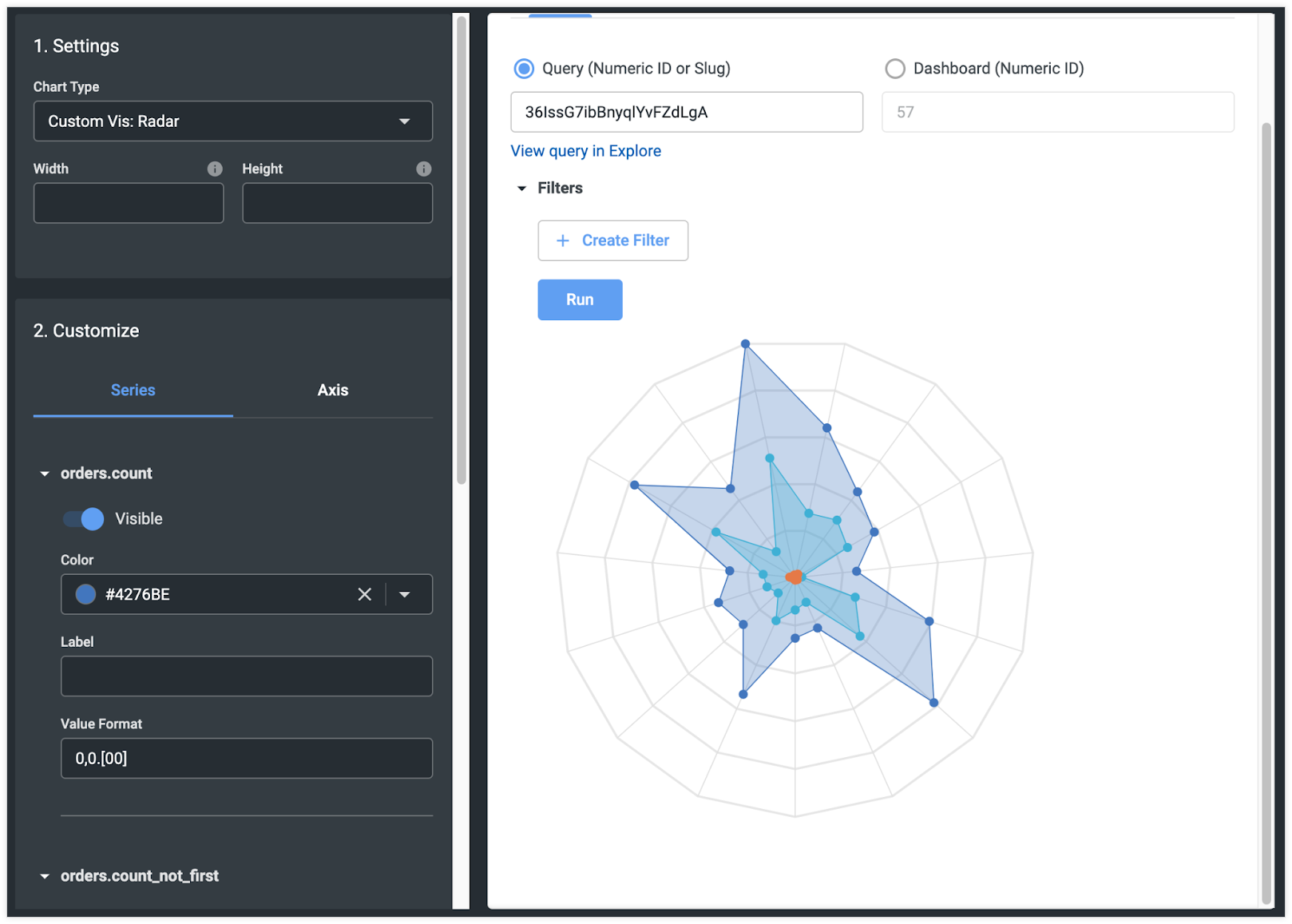

Voici comment il s'affiche dans l'atelier de visualisation Looker :

Une carte radar s&#39;affiche dans l&#39;atelier de visualisation.

De même, vous pouvez remplacer les graphiques existants si vous souhaitez afficher votre propre version. Dans l'exemple suivant, le graphique en courbes des composants Looker par défaut est remplacé par un composant de graphique en courbes personnalisé :

import React, { useContext } from 'react'
import { ExtensionContext } from '@looker/extension-sdk-react'
import { DataProvider } from '@looker/components-data'
import { Query, Visualization } from '@looker/visualizations'
import { MyCustomLine } from '../MyCustomLine'

const App = () => {
    const { core40SDK } = useContext(ExtensionContext)
    return (
        <DataProvider sdk={core40SDK}>
            <Query query="z8klgi4PJKAl7TXgTw1opS">
                <Visualization chartTypeMap={{ line: MyCustomLine }} />
            </Query>
        </DataProvider>
    )
}

Désormais, chaque fois que le composant Query rencontre une requête dont le type de visualisation est défini sur line, il affiche l'implémentation personnalisée à la place de celle par défaut de Looker.
