Los gráficos de cascada te permiten visualizar cómo una secuencia de valores positivos y negativos equivale a un total. Estos gráficos suelen usarse con datos financieros para mostrar cómo los distintos beneficios y pérdidas forman un total. Los gráficos de cascada también se pueden utilizar de forma más general para ilustrar cómo contribuyen diferentes categorías a un total, en especial si los datos contienen valores positivos y negativos.
Gráficos de cascada de Data Studio
Los gráficos de cascada sirven para hacer un seguimiento y mostrar el progreso de las métricas a lo largo del tiempo y para identificar los factores que impulsan los cambios. Por ejemplo, puedes usar un gráfico de cascada para mostrar el progreso del lanzamiento de un producto o las diferentes tareas que deben completarse, junto con su estado actual.
Ejemplo de gráfico de cascada

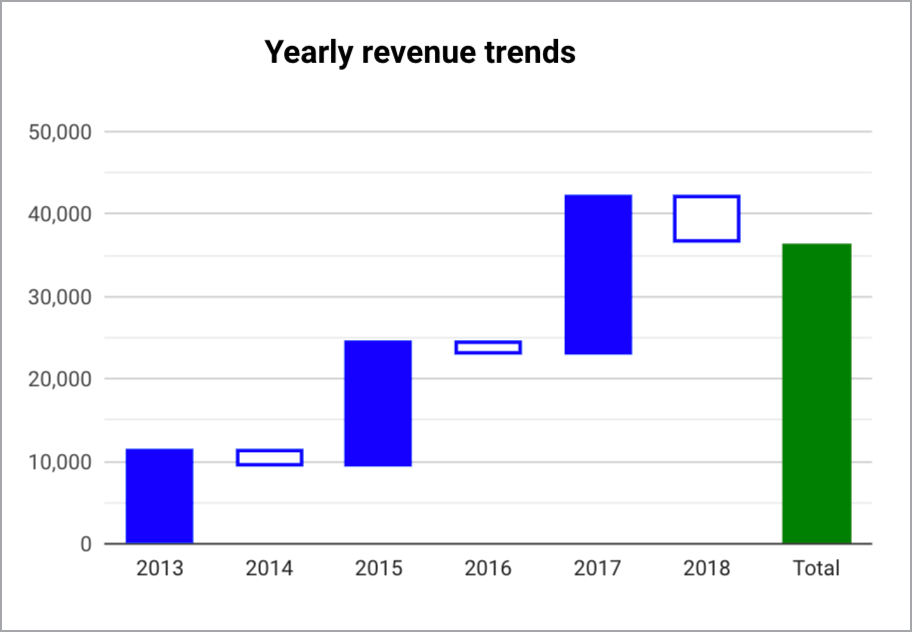

El siguiente gráfico de cascada muestra los beneficios y las pérdidas de ingresos por año, con una columna Total que muestra la suma de todos los valores.
Puedes colocar el cursor sobre las columnas de un gráfico de cascada para que aparezca una descripción emergente con más detalles.
Requisitos
Un gráfico de cascada requiere los siguientes elementos:
- Una dimensión
- Una métrica
Añadir el gráfico
Añade un gráfico o selecciona uno que ya tengas. A continuación, usa el panel Propiedades para configurar las propiedades de las pestañas Configuración y Estilo del gráfico, de modo que puedas configurar los datos y el estilo del gráfico, respectivamente.
Configurar los datos del gráfico
Las opciones de la pestaña Configuración determinan cómo se organizan y se muestran los datos del gráfico.
Fuente de datos
Una fuente de datos proporciona la conexión entre el componente y el conjunto de datos subyacente.
- Para cambiar la fuente de datos del gráfico, haz clic en el nombre de la fuente de datos actual.
- Para ver o editar la fuente de datos, haz clic en el icono
Editar fuente de datos. (Debes tener al menos permiso de lector para ver este icono). - Haz clic en Combinar datos para ver datos de varias fuentes de datos en el mismo gráfico. Más información sobre la combinación de datos.
Dimensión
Las dimensiones son categorías de datos. Los valores de una dimensión (es decir, los datos que contiene) son nombres, descripciones u otras características de una categoría.
Los gráficos de cascada requieren una dimensión.
Desglosar información
Esta opción aparece en los gráficos que la admiten.
El desglose de información permite a los lectores ver más detalles en un gráfico. Al activar el interruptor Desglosar información, cada dimensión que añadas se convertirá en otro nivel de detalle. Más información sobre el desglose de información en gráficos.
Métricas
Las métricas miden lo que contienen las dimensiones y proporcionan la escala numérica y la serie de datos del gráfico.
Las métricas son agregaciones derivadas del conjunto de datos subyacente o de aplicar implícita o explícitamente una función de agregación, como COUNT(), SUM() o AVG(). La métrica en sí no tiene un conjunto de valores definido, por lo que no puedes agrupar por una métrica, como sí puedes hacer con una dimensión.
Más información sobre la agregación.
Métricas opcionales
Para añadir métricas opcionales, activa el interruptor Métricas opcionales y selecciona las que quieras en el selector de campos Añadir métrica. También puedes hacer clic en las métricas de la lista de campos del panel Datos y colocarlas en el selector Métricas opcionales.
Controles deslizantes de métricas
Activa el interruptor Controles deslizantes de métricas para añadir un control deslizante de métricas al gráfico.
Filtros
Los filtros determinan los datos que se muestran en el componente incluyendo o excluyendo los valores que especifiques. Más información sobre la propiedad de filtro.
Las opciones de filtro son las siguientes:
- Nombre del filtro: haz clic en un filtro para editarlo. Coloca el cursor sobre el nombre del filtro y haz clic en X para eliminarlo.
- Añadir filtro: haz clic en esta opción para crear un filtro para el gráfico.
Dimensión Periodo
Esta opción se muestra si la fuente de datos tiene una dimensión válida de fecha.
La dimensión Periodo se utiliza como base para limitar el periodo del gráfico. Por ejemplo, se usa si defines una propiedad de periodo en el gráfico o si los lectores del informe emplean un filtro por periodo para limitar el intervalo de tiempo.
Filtro de periodo predeterminado
El filtro de periodo predeterminado te permite definir el intervalo de tiempo de un gráfico concreto.
Las opciones de filtro de periodo predeterminado son las siguientes:
- Automático: usa el periodo predeterminado, que está determinado por la fuente de datos del gráfico.
- Personalizado: te permite usar el widget de calendario para seleccionar un periodo personalizado para el gráfico.
Más información sobre cómo trabajar con fechas y horas.
Totales
La opción Totales te permite mostrar totales o subtotales de los valores en el gráfico de cascada. En el menú desplegable Cálculo total puedes especificar la franja horaria solicitada por la cual quieres que se estimen los totales o subtotales de los valores.
Las opciones son las siguientes:
- Ninguno: selecciona esta opción si no quieres que se muestren barras de cálculo total en el gráfico de cascada.
- Al final: selecciona esta opción para que se muestre la suma de todos los valores del gráfico de cascada.
- Anualmente: selecciona esta opción para que se muestren los subtotales de cada año.
- Trimestral: selecciona esta opción para que se muestren los subtotales de cada trimestre.
- Mensual: selecciona esta opción para que se muestre el subtotal de los valores de cada mes.
Agregación personalizada
La agregación personalizada es una configuración opcional que te permite especificar el valor de referencia inicial del gráfico de cascada. Introduce un valor en el campo de texto para especificar una agregación personalizada.
Ordenar
Selecciona un campo para ordenar los resultados del gráfico de cascada. De forma predeterminada, se ordenarán por la primera dimensión a menos que se especifique otro orden. Selecciona la opción Ascendente o Descendente.
Gráficos interactivos
Si la opción Multifiltro está habilitada en un gráfico, este funcionará como un control de filtros. Puedes filtrar el informe haciendo clic o arrastrando el ratón por el gráfico. Más información sobre el multifiltro.
Aplicar estilo al gráfico
Las opciones de la pestaña Estilo controlan la presentación y el aspecto generales del gráfico.
Título del gráfico
Activa el interruptor Mostrar título para añadir un título al gráfico. Data Studio puede generar un título automáticamente o puedes crear un título personalizado para el gráfico. También puedes personalizar el estilo y la ubicación del título.
Generar automáticamente
Esta opción está habilitada de forma predeterminada. Cuando Generar automáticamente está habilitada, Data Studio genera un título basado en el tipo de gráfico y los campos que se usan en él. El título generado automáticamente se actualizará si cambias el tipo de gráfico o modificas los campos que se usan en él.
Para añadir un título personalizado al gráfico, introdúcelo en el campo Título. Se desactivará el ajuste Generar automáticamente.
Opciones de título
Cuando el ajuste Mostrar título está habilitado, puedes usar las siguientes opciones de título:
- Título: proporciona un campo de texto en el que los editores del informe pueden introducir un título personalizado para el gráfico.
- Conjunto de fuentes: define el tipo de fuente del texto del título.
- Tamaño de la fuente: define el tamaño de la fuente del texto del título.
- Color de la fuente: define el color de la fuente del texto del título.
- Opciones de estilo de la fuente: aplica negrita, cursiva o subrayado al texto del título.
- Arriba: coloca el título en la parte superior del gráfico.
- Abajo: coloca el título debajo del gráfico.
- Izquierda: alinea el título a la izquierda del gráfico.
- Centro: centra el título horizontalmente.
- Derecha: alinea el título a la derecha del gráfico.
Cascada
Con estas opciones puedes controlar la orientación de los ejes y el número de barras que aparecen en el gráfico de cascada.
Las opciones son las siguientes:
- Vertical: haz clic en el icono
Vertical para mostrar los valores del eje Y verticalmente en el eje Y. Esta opción está seleccionada de forma predeterminada. - Horizontal: haz clic en el icono
Horizontal para mostrar los valores del eje Y horizontalmente en el eje X. - Barras: también puedes introducir un valor para limitar el número de barras que se muestran además de los totales y subtotales que aparecen en el gráfico.
- Mostrar etiquetas de datos: muestra los valores de cada barra. Si habilitas esta opción, también aparecerá la sección Etiqueta de datos, donde puedes controlar cómo se presentan las etiquetas en el gráfico.
Etiqueta de datos
Si habilitas el ajuste Mostrar etiquetas de datos en la sección Cascada, puedes configurar las siguientes opciones:
- Números compactos: redondea los números y muestra el indicador de unidad cuando está habilitado. Por ejemplo, 553.939 se convierte en 553,9 k.
- Precisión decimal: determina el número de decimales de los valores de las métricas.
- Conjunto de fuentes: define el tipo de fuente del texto de la etiqueta.
- Tamaño de la fuente: define el tamaño de la fuente del texto de la etiqueta.
- Color de la fuente: define el color de la fuente del texto de la etiqueta.
- Contraste del texto: define el contraste del texto de la etiqueta. Las opciones son Ninguno, Bajo, Medio o Alto.
- Opciones de estilo de la fuente: aplica negrita o cursiva al texto de la etiqueta.
- Posición de las etiquetas: define la posición de la etiqueta de datos en relación con la barra (dentro o fuera).
Estilo de barras ascendentes
Con estas opciones puedes controlar el aspecto de las barras ascendentes de valores positivos que se muestran en el gráfico de cascada.
Las opciones son las siguientes:
- Color de los valores positivos: define el color de relleno que quieres que tengan las barras de valores positivos.
- Color del trazo de los valores positivos: define el color de contorno que quieres que tengan las barras de valores positivos.
- Grosor del trazo de los valores positivos: define el grosor del contorno de las barras de valores positivos. Cuanto mayor sea el número seleccionado, más grueso será el contorno de las barras.
Estilo de barras descendentes
Con estas opciones puedes controlar el aspecto de las barras descendentes de valores negativos que se muestran en el gráfico de cascada.
Las opciones son las siguientes:
- Color de los valores negativos: define el color de relleno que quieres que tengan las barras de valores negativos.
- Color del trazo de los valores negativos: define el color de contorno que quieres que tengan las barras de valores negativos.
- Grosor del trazo de los valores negativos: define el grosor del contorno de las barras de valores negativos. Cuanto mayor sea el número seleccionado, más grueso será el contorno de las barras.
Ejes
El ajuste Mostrar ejes está habilitado automáticamente. Desactiva el interruptor Mostrar ejes para ocultar todos los valores y las etiquetas de los ejes del gráfico de cascada.
Estas opciones controlan el aspecto de los ejes:
- Mostrar ejes: muestra u oculta los ejes del gráfico.
- Color del eje: define el color de los ejes.
- Color del texto del eje: define el color del texto del eje.
- Conjunto de fuentes: define el tipo de fuente del texto del eje.
- Tamaño de fuente del eje: define el tamaño de la fuente del texto del eje.
Eje Y
Estas opciones aparecen cuando habilitas Mostrar ejes en la sección Ejes. Aparecerá una sección Eje Y derecho con las mismas opciones cuando haya más de una métrica en el gráfico.
Estas opciones controlan cómo se muestra el eje Y:
- Mostrar título del eje: muestra u oculta el título del eje.
- Mostrar etiquetas del eje: muestra u oculta las etiquetas del eje.
- Rotación (de 0° a 90°): define la rotación de las etiquetas del eje para que sean más fáciles de leer. Esta opción aparece cuando habilitas Mostrar etiquetas del eje.
- Mostrar línea del eje: muestra u oculta la línea del eje.
- Eje mínimo: define el valor mínimo del eje.
- Eje máximo: define el valor máximo del eje.
- Intervalo entre marcas personalizado: controla el intervalo entre las marcas de los ejes.
- Escala logarítmica: convierte la escala del eje en logarítmica.
Eje X
Estas opciones controlan cómo se muestra el eje X del gráfico. Estas opciones aparecen cuando habilitas Mostrar ejes en la sección Ejes:
- Mostrar título del eje: muestra u oculta el título del eje.
- Mostrar etiquetas del eje: muestra u oculta las etiquetas del eje.
- Rotación (de 0° a 90°): define la rotación de las etiquetas del eje para que sean más fáciles de leer. Esta opción aparece cuando habilitas Mostrar etiquetas del eje.
- Mostrar línea del eje: muestra u oculta la línea del eje.
Cuadrícula
Las opciones de la sección Cuadrícula de la pestaña Estilo te permiten controlar el aspecto de la cuadrícula del gráfico de cascada.
Las opciones de cuadrícula son las siguientes:
- Color del eje: selecciona el icono Color del eje para elegir el color que quieres que tengan los valores y los títulos de los ejes X e Y.
- Color de la cuadrícula: selecciona el icono Color de la cuadrícula para elegir el color que quieres que tengan las líneas de la cuadrícula del gráfico.
- Conjunto de fuentes: selecciona el menú desplegable Conjunto de fuentes para elegir la fuente que quieres que tengan los valores y las etiquetas del gráfico.
- Tamaño de fuente del eje: selecciona el menú desplegable Tamaño de fuente del eje para elegir el tamaño en píxeles que quieres que tengan los valores y las etiquetas del gráfico.
Fondo y borde
Estas opciones controlan el aspecto del contenedor de fondo de un gráfico:
- Fondo: define el color del fondo del gráfico.
- Opacidad: define la opacidad del gráfico. Con una opacidad del 100 %, se ocultan completamente los objetos situados detrás del gráfico. Si la opacidad es del 0 %, el gráfico es invisible.
- Color del borde: define el color del borde del gráfico.
- Radio del borde: da forma redondeada a los bordes del fondo de un gráfico. Cuando el radio es 0, las esquinas de la forma del fondo son de 90°. Si el radio del borde es de 100°, la forma es circular.
- Grosor del borde: define el grosor de la línea del borde de un gráfico.
- Estilo del borde: define el estilo de la línea del borde de un gráfico.
- Añadir sombra al borde: añade una sombra a los bordes inferior y derecho del gráfico.
Encabezado del gráfico
El encabezado del gráfico permite a los lectores realizar varias acciones con el gráfico, como exportar datos, agregar o desglosar información, u ordenarlo. Las opciones del encabezado del gráfico son las siguientes:
- Encabezado del gráfico: controla dónde aparece el encabezado del gráfico. Las opciones de Encabezado del gráfico son las siguientes:
- No mostrar: las opciones del encabezado no aparecerán nunca. Ten en cuenta que los lectores del informe siempre pueden acceder a las opciones haciendo clic con el botón derecho en el gráfico.
- Mostrar siempre: las opciones del encabezado aparecerán siempre.
- Mostrar al colocar el cursor (predeterminado): cuando coloques el cursor sobre el encabezado del gráfico, aparecerán tres puntos verticales. Haz clic en ellos para acceder a las opciones del encabezado.
- Color de la fuente del encabezado: define el color de las opciones del encabezado del gráfico.
Restablecer el tema del informe
Haz clic en Restablecer el tema del informe para restablecer los ajustes del gráfico a los ajustes del tema del informe.
