從第三方登錄檔遷移容器映像檔

將容器映像檔從第三方註冊資料庫遷移至 Artifact Registry，即可整合映像檔管理作業，並避免因外部頻率限制和服務中斷而導致建構或部署作業中斷。您可以找出經常提取的映像檔，並複製到 Artifact Registry，以便部署至 Google Kubernetes Engine 或 Cloud Run 等 Google Cloud 環境。

遷移作業總覽

遷移容器映像檔的步驟如下：

  1. 設定必要條件。
  2. 找出要遷移的映像檔。
    • 搜尋 Dockerfile 檔案和部署資訊清單，找出第三方登錄檔的參照
    • 使用 Cloud Logging 和 BigQuery，判斷從第三方登錄檔提取映像檔的頻率。
  3. 將識別出的映像檔複製到 Artifact Registry。
  4. 確認已正確設定登錄檔權限，特別是 Artifact Registry 和 Google Cloud部署環境位於不同專案時。
  5. 更新部署作業的資訊清單。
  6. 重新部署工作負載。

Artifact Registry 不會監控上游 Registry，確認複製的映像檔是否有更新。如要將新版映像檔納入管道，必須將映像檔推送至 Artifact Registry。

事前準備

  1. 登入 Google Cloud 帳戶。如果您未曾使用過 Google Cloud，歡迎 建立帳戶，親自體驗實際使用我們產品的成效。新客戶還能獲得價值 $300 美元的免費抵免額，用於執行、測試及部署工作負載。

  2. 安裝 Google Cloud CLI。

  3. 若您採用的是外部識別資訊提供者 (IdP)，請先 使用聯合身分登入 gcloud CLI。

  4. 執行下列指令，初始化 gcloud CLI：

    gcloud init

  5. 建立或選取 Google Cloud 專案。

    選取或建立專案所需的角色

    • 選取專案：選取專案時，不需具備特定 IAM 角色，只要您已獲派某個專案的角色，即可選取該專案。
    • 建立專案：如要建立專案，您必須具備專案建立者角色 (roles/resourcemanager.projectCreator)，其中包含 resourcemanager.projects.create 權限。瞭解如何授予角色。

    • 建立 Google Cloud 專案：

      gcloud projects create PROJECT_ID

      將 PROJECT_ID 替換為您要建立的 Google Cloud 專案名稱。

    • 選取您建立的 Google Cloud 專案：

      gcloud config set project PROJECT_ID

      將 PROJECT_ID 替換為 Google Cloud 專案名稱。

  6. 確認 Google Cloud 專案已啟用計費功能。

  7. 啟用 Artifact Registry API (如果尚未啟用)：

    啟用 API 所需的角色

    您必須具備 serviceusage.services.enable 權限，才能啟用 API。如果您建立了專案，可能已透過「擁有者」角色 (roles/owner) 取得這項權限。否則，您可以透過「Service Usage 管理員」角色 (roles/serviceusage.serviceUsageAdmin) 取得這項權限。瞭解如何授予角色。

    gcloud services enable artifactregistry.googleapis.com

  8. 安裝 Google Cloud CLI。

  9. 若您採用的是外部識別資訊提供者 (IdP)，請先 使用聯合身分登入 gcloud CLI。

  10. 執行下列指令，初始化 gcloud CLI：

    gcloud init

  11. 建立或選取 Google Cloud 專案。

    選取或建立專案所需的角色

    • 選取專案：選取專案時，不需具備特定 IAM 角色，只要您已獲派某個專案的角色，即可選取該專案。
    • 建立專案：如要建立專案，您必須具備專案建立者角色 (roles/resourcemanager.projectCreator)，其中包含 resourcemanager.projects.create 權限。瞭解如何授予角色。

    • 建立 Google Cloud 專案：

      gcloud projects create PROJECT_ID

      將 PROJECT_ID 替換為您要建立的 Google Cloud 專案名稱。

    • 選取您建立的 Google Cloud 專案：

      gcloud config set project PROJECT_ID

      將 PROJECT_ID 替換為 Google Cloud 專案名稱。

  12. 確認 Google Cloud 專案已啟用計費功能。

  13. 啟用 Artifact Registry API (如果尚未啟用)：

    啟用 API 所需的角色

    您必須具備 serviceusage.services.enable 權限，才能啟用 API。如果您建立了專案，可能已透過「擁有者」角色 (roles/owner) 取得這項權限。否則，您可以透過「Service Usage 管理員」角色 (roles/serviceusage.serviceUsageAdmin) 取得這項權限。瞭解如何授予角色。

    gcloud services enable artifactregistry.googleapis.com
    14.
  14. 如果您沒有 Artifact Registry 存放區，請建立存放區，並為需要存取存放區的第三方用戶端設定驗證機制。
  15. 確認權限。您必須具備專案的擁有者或編輯者 IAM 角色，才能將映像檔遷移至 Artifact Registry。
  16. 匯出下列環境變數：
    export PROJECT=$(gcloud config get-value project)

  17. 確認已安裝 Go 1.13 以上版本。
    go version
     如需安裝或更新 Go，請參閱 Go 安裝說明文件。

費用

本指南使用下列 Google Cloud計費元件：

找出要遷移的映像檔

搜尋用於建構及部署容器映像檔的檔案，找出第三方登錄檔的參照，然後查看提取映像檔的頻率。

找出 Dockerfile 中的參照

請在 Dockerfile 的儲存位置執行這個步驟。如果檔案位於 VM 中，這可能是本機簽出的程式碼或 Cloud Shell。

在 Dockerfile 所在的目錄中，執行下列指令：

grep -inr -H --include Dockerfile\* "FROM" . | grep -i -v -E 'docker.pkg.dev|gcr.io'

輸出內容大致如下：

./code/build/baseimage/Dockerfile:1:FROM debian:stretch
./code/build/ubuntubase/Dockerfile:1:FROM ubuntu:latest
./code/build/pythonbase/Dockerfile:1:FROM python:3.5-buster

這個指令會搜尋目錄中的所有 Dockerfile，並找出 "FROM" 行。視需要調整指令，以符合 Dockerfile 的儲存方式。

找出資訊清單中的參照

請在儲存 GKE 或 Cloud Run 資訊清單的位置執行這些步驟。如果檔案位於 VM 中，這可能是本機簽出的程式碼或 Cloud Shell。
  1. 在 GKE 或 Cloud Run 資訊清單所在的目錄中，執行下列指令：
    grep -inr -H --include \*.yaml "image:" . | grep -i -v -E 'docker.pkg.dev|gcr.io'
     輸出結果類似以下：
        ./code/deploy/k8s/ubuntu16-04.yaml:63: image: busybox:1.31.1-uclibc
    ./code/deploy/k8s/master.yaml:26:      image: kubernetes/redis:v1
    這個指令會查看目錄中的所有 YAML 檔案，並找出 image: 行。視需要調整指令，以配合資訊清單的儲存方式
  2. 如要列出在叢集上執行的映像檔，請執行下列指令：
    kubectl get all --all-namespaces -o yaml | grep image: | grep -i -v -E 'docker.pkg.dev|gcr.io'
     這個指令會傳回所選 Kubernetes 叢集中執行的所有物件，並取得其映像檔名稱。輸出結果大致如下：
        - image: nginx
      image: nginx:latest
        - image: nginx
        - image: nginx

請對所有Google Cloud 專案中的所有 GKE 叢集執行上述指令，確保全面涵蓋。

找出第三方登錄檔的提取頻率

在從第三方註冊資料庫提取映像檔的專案中，請根據映像檔提取頻率的資訊，判斷用量是否接近或超過第三方註冊資料庫強制執行的頻率限制。

收集記錄資料

建立記錄檔接收器，將資料匯出至 BigQuery。記錄檔接收器包含目的地和查詢，可選取要匯出的記錄項目。您可以查詢個別專案來建立接收器，也可以使用指令碼收集各專案的資料。

如要為單一專案建立接收器，請按照下列步驟操作：

  1. 前往 Google Cloud 控制台的 「Logs Explorer」頁面：

    前往「Logs Explorer」(記錄檔探索工具)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Logging」的結果。

  2. 選擇 Google Cloud 專案。

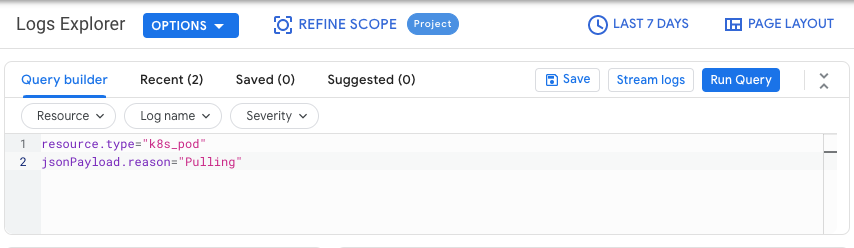

  3. 在「查詢建立工具」分頁中，輸入下列查詢：

      resource.type="k8s_pod"
  jsonPayload.reason="Pulling"

  4. 將變更記錄篩選條件從「過去 1 小時」變更為「過去 7 天」。 圖片

  5. 點選「執行查詢」。

  6. 確認結果正確顯示後，依序點選「Actions」(動作) >「Create Sink」(建立接收器)。

  7. 在「Sink details」(接收器詳細資料) 對話方塊中，完成下列步驟：

    1. 在「Sink Name」(接收器名稱) 欄位中輸入 image_pull_logs。
    2. 在「Sink description」(接收器說明) 中，輸入接收器說明。

  8. 點選「下一步」。

  9. 在「Sink destination」(接收器目的地) 對話方塊中，選取下列值：

    1. 在「選取接收器服務」欄位中，選取「BigQuery 資料集」。
    2. 在「Select BigQuery dataset」(選取 BigQuery 資料集) 欄位中，選取「Create a new BigQuery dataset」(建立新的 BigQuery 資料集)，然後在開啟的對話方塊中填寫必要資訊。如要進一步瞭解如何建立 BigQuery 資料集，請參閱「建立資料集」。
    3. 點選「建立資料集」。

  10. 點選「下一步」。

    在「Choose logs to include in sink」(選擇要納入接收器的記錄檔) 部分，查詢會與您在「Query builder」(查詢建立工具) 分頁中執行的查詢相符。

  11. 點選「下一步」。

  12. 選用：選擇要從接收器排除的記錄。如要進一步瞭解如何查詢及篩選 Cloud Logging 資料，請參閱「Logging 查詢語言」。

  13. 按一下「建立接收器」。

    記錄檔接收器已建立。

如要為多項專案建立接收器，請按照下列步驟操作：

  1. 開啟 Cloud Shell。

  2. 在 Cloud Shell 執行下列指令：

    PROJECTS="PROJECT-LIST"
DESTINATION_PROJECT="DATASET-PROJECT"
DATASET="DATASET-NAME"

for source_project in $PROJECTS
do
  gcloud logging --project="${source_project}" sinks create image_pull_logs bigquery.googleapis.com/projects/${DESTINATION_PROJECT}/datasets/${DATASET} --log-filter='resource.type="k8s_pod" jsonPayload.reason="Pulling"'
done

    其中

    • PROJECT-LIST 是 Google Cloud 專案 ID 清單，以空格分隔。例如 project1 project2 project3。
    • DATASET-PROJECT 是要儲存資料集的專案。
    • DATASET-NAME 是資料集的名稱，例如 image_pull_logs。

建立接收器後，資料需要一些時間才會流入 BigQuery 資料表，具體時間取決於提取映像檔的頻率。

查詢提取頻率

取得建構作業提取映像檔的代表性樣本後，請執行提取頻率查詢。

  1. 前往 BigQuery 控制台。

  2. 執行以下查詢：

    SELECT
  REGEXP_EXTRACT(jsonPayload.message, r'"(.*?)"') AS imageName,
  COUNT(*) AS numberOfPulls
FROM
      `DATASET-PROJECT.DATASET-NAME.events_*`
GROUP BY
      imageName
ORDER BY
      numberOfPulls DESC

    其中

    • DATASET-PROJECT 是資料集所屬的專案。
    • DATASET-NAME 是資料集名稱。

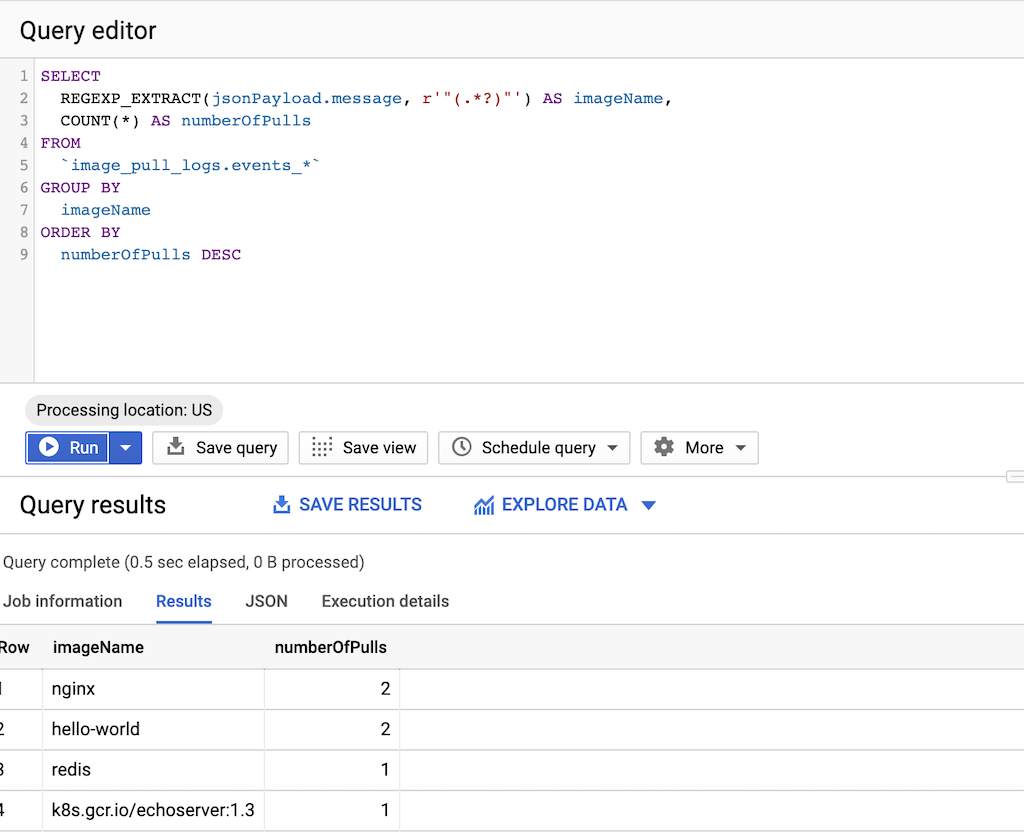

以下範例顯示查詢的輸出內容。在「imageName」imageName欄中，您可以查看未儲存在 Artifact Registry 的映像檔提取頻率。

圖片

將映像檔複製到 Artifact Registry

找出第三方存放區中的映像檔後，即可將這些映像檔複製到 Artifact Registry。gcrane 工具可協助您完成複製程序。

  1. 建立文字檔 images.txt，並在當中加入您找到的映像檔名稱。例如：

    ubuntu:18.04
debian:buster
hello-world:latest
redis:buster
jupyter/tensorflow-notebook

  2. 下載 gcrane。

      GO111MODULE=on go get github.com/google/go-containerregistry/cmd/gcrane

  3. 建立名為 copy_images.sh 的指令碼，複製檔案清單。

    #!/bin/bash

images=$(cat images.txt)

if [ -z "${AR_PROJECT}" ]
then
    echo ERROR: AR_PROJECT must be set before running this
    exit 1
fi

for img in ${images}
do
    gcrane cp ${img} LOCATION-docker.pkg.dev/${AR_PROJECT}/${img}
done

    將 LOCATION 替換為存放區的區域或多區域位置。

    將指令碼設定為可執行：

      chmod +x copy_images.sh

  4. 執行指令碼來複製檔案：

    AR_PROJECT=${PROJECT}
./copy_images.sh

驗證權限

更新及重新部署工作負載前，請確認權限設定正確。

詳情請參閱存取控管說明文件。

更新資訊清單，參照 Artifact Registry

更新 Dockerfile 和資訊清單，改為參照 Artifact Registry，而非第三方註冊資料庫。

以下範例顯示參照第三方登錄檔的資訊清單：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 2
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80

這個更新版資訊清單指向 us-docker.pkg.dev 上的映像檔。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 2
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: us-docker.pkg.dev/<AR_PROJECT>/nginx:1.14.2
        ports:
        - containerPort: 80

如要處理大量資訊清單，請使用 sed 或其他可處理多個文字檔案更新作業的工具。

重新部署工作負載

使用更新後的資訊清單重新部署工作負載。

在 BigQuery 控制台中執行下列查詢，追蹤新的映像檔提取作業：

SELECT`

FORMAT_TIMESTAMP("%D %R", timestamp) as timeOfImagePull,
REGEXP_EXTRACT(jsonPayload.message, r'"(.*?)"') AS imageName,
COUNT(*) AS numberOfPulls
FROM
  `image_pull_logs.events_*`
GROUP BY
  timeOfImagePull,
  imageName
ORDER BY
  timeOfImagePull DESC,
  numberOfPulls DESC

所有新的映像檔提取作業都應來自 Artifact Registry，且包含字串 docker.pkg.dev。
