Cluster e carga de trabalho do GKE de região única

Os modelos de região única do Google Kubernetes Engine (GKE) no Application Design Center permitem implantar um cluster e uma carga de trabalho da Web econômicos em um único local. Use o modelo de cluster do GKE de região única para provisionar um cluster do GKE seguro e particular otimizado para o gerenciamento de recursos. Em seguida, é possível pareá-lo com o modelo de carga de trabalho do GKE de região única (pré-lançamento) para implantar um gráfico do Helm que é escalonado na carga da CPU e mantém a disponibilidade durante interrupções.

Por exemplo, é possível implantar os modelos de cluster e carga de trabalho para atender às seguintes necessidades de negócios:

Exemplo Necessidade comercial Implementação
Aplicativo interno de linha de negócios Um aplicativo interno exige residência de dados estrita em uma região específica, custo-benefício para uso interno previsível e alta confiabilidade. Use a implantação em uma única região para garantir a localidade dos dados. Use o escalonamento automático para gerenciar com eficiência os recursos para a demanda de usuários internos.
Back-end de e-commerce regional Uma plataforma de e-commerce precisa de alta disponibilidade em uma região específica para garantir um serviço contínuo, escalonabilidade para lidar com picos de tráfego durante ações promocionais e segurança robusta para transações e dados de clientes. Criar uma configuração de cluster multizonal oferece alta disponibilidade regional. Use a configuração de inicialização segura para reforçar a postura de segurança de dados sensíveis do cliente.
Plataforma regional de processamento e análise de dados Uma plataforma para processar e analisar grandes conjuntos de dados requer localidade de dados para conformidade e desempenho, computação com custo otimizado para jobs em lote intermitentes e acesso seguro aos dados. A implantação em uma única região garante que os dados permaneçam dentro dos limites geográficos. Escalone recursos para grandes tarefas de processamento e períodos de inatividade.

Arquitetura

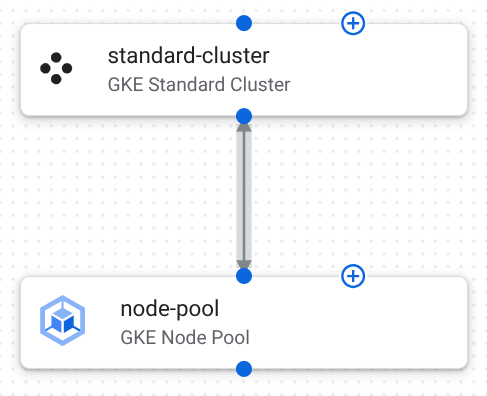

A imagem a seguir mostra os componentes e as conexões no modelo:

Um cluster conectado a um pool de nós na tela de design

Veja a seguir as configurações de componentes neste modelo:

  • Cluster do GKE Standard: um cluster econômico de região única em que sua carga de trabalho é executada.

    A tabela a seguir descreve a configuração do cluster neste modelo:

    Configuração Finalidade
    location, definida como us-central1. Limita os recursos do cluster a uma única área geográfica, garantindo a localidade dos dados e minimizando os custos e a latência de transferência de dados entre regiões.
    initial_node_count, definida como 1. Define um nó inicial a ser criado no pool de nós padrão do cluster quando ele é provisionado pela primeira vez. Em clusters regionais, esse é o número de nós por zona.
    release_channel, definida como {"channel":"REGULAR"}. Garante que o cluster do GKE receba atualizações estáveis e previsíveis, proporcionando um equilíbrio entre novos recursos e confiabilidade.
    enable_intranode_visibility, definida como true. Permite a visibilidade do tráfego intranó nos registros de fluxo de VPC, o que é necessário para monitoramento de rede, solução de problemas e análise de segurança.
    control_plane_endpoints_config, definida como {"dns_endpoint_config":{"allow_external_traffic":true}}. O plano de controle do GKE está configurado para ser acessível publicamente, permitindo que você gerencie o cluster fora da rede de nuvem privada virtual (VPC).

  • Pool de nós do GKE: um grupo de nós de trabalho que executam os contêineres do aplicativo.

    A tabela a seguir descreve as configurações do pool de nós neste modelo:

    Configuração Finalidade
    location, definida como us-central1. Especifica a região em que esse pool de nós é criado. Assim como o local do cluster, isso garante que os recursos do pool de nós estejam em uma única área geográfica.
    autoscaling, definida como {"max_node_count":3, "min_node_count":1}. Configura o escalonador automático de clusters para este pool de nós. Garante que o pool de nós sempre mantenha pelo menos um nó e define o limite superior como três nós para controlar os custos e o consumo de recursos.
    node_config, definida como {"machine_type":"e2-medium", "oauth_scopes":["https://www.googleapis.com/auth/cloud-platform"], "shielded_instance_config":{"enable_secure_boot":true}}. Agrupa as configurações dos nós nesse pool. O tipo de máquina é um equilíbrio de CPU e memória adequado para cargas de trabalho de uso geral. Define o acesso concedido à conta de serviço. Ativa a Inicialização Segura para as instâncias de VM protegida, ajudando a proteger contra malware no nível de inicialização.

Configuração do gráfico Helm

A tabela a seguir lista as configurações do gráfico do Helm, que foram personalizadas para implantar e escalonar um aplicativo da Web básico no GKE.

Configuração Finalidade
replicaCount: 2 Cria duas réplicas iniciais para estabelecer um nível inicial de redundância.
image.repository: gcr.io/google-samples/hello-app Usa uma imagem Docker básica de servidor da Web.
resources.requests: {"cpu": "100m", "memory": "128Mi"} Especifica a quantidade mínima de CPU e memória reservada para cada pod, garantindo recursos disponíveis e programação eficiente.
hpa: {"enabled": true, "minReplicas": 2, "maxReplicas": 10, "targetCPUUtilizationPercentage": 60} Ativa o Escalonador automático horizontal de pods para ajustar automaticamente o número de pods entre 2 e 10 com base na utilização da CPU, garantindo desempenho e eficiência de custos.
service: {"type": "ClusterIP", "port": 80} Configura o serviço para acesso interno no cluster na porta HTTP padrão.
pdb: {"enabled": true, "minAvailable": 1} Ativa um orçamento de interrupção de pods para garantir que pelo menos uma réplica permaneça disponível durante interrupções voluntárias, mantendo a alta disponibilidade.

Criar seu aplicativo da Web

Use os modelos de cluster e cluster do GKE de região única para implantar seu aplicativo da Web.

Implantar sua infraestrutura da Web

Configure e implante o modelo de cluster do GKE de região única para criar a infraestrutura básica em que sua carga de trabalho da Web é executada.

  1. Duplique e implante o modelo de cluster do GKE de região única como um aplicativo.

    Um cluster do GKE é criado no projeto de implantação que você escolher.

  2. Configure os componentes. Para ver mais informações, consulte os seguintes tópicos:

  3. Clique em Implantar. O aplicativo é implantado após alguns minutos.

  4. No painel Detalhes do aplicativo, clique na guia Saídas.

  5. Identifique o cluster_id do aplicativo. Você vai usar essas informações ao implantar o gráfico do Helm.

Implantar sua carga de trabalho da Web

Use o modelo Carga de trabalho do GKE de região única para implantar sua carga de trabalho da Web no cluster que você criou. Você vai implantar um gráfico do Helm que inclui sua configuração de carga de trabalho da Web.

  1. Na página Catálogo do Google, no modelo Carga de trabalho do GKE de região única, clique em Criar novo aplicativo.

  2. No campo Nome, insira um nome exclusivo para o aplicativo.

  3. Na área Destino de implantação do GKE, faça o seguinte:

    1. Na lista de projetos, selecione o projeto em que você implantou o cluster do GKE do aplicativo Cluster do GKE de região única.

    2. Na lista Região, selecione a região em que você implantou o cluster do GKE.

    3. Na lista Clusters, selecione o cluster do GKE implantado.

    4. Na lista Namespace, insira o namespace em que você implantou o cluster do GKE. Se você não mudou o nome, digite default.

    5. Clique em Criar aplicativo.

    O aplicativo é criado e os arquivos de configuração são exibidos.

  4. No painel Gráfico do Helm, faça o seguinte:

    1. Revise os detalhes da configuração.

    2. Opcional: personalize a configuração para atender às suas necessidades específicas.

    3. Para implantar o gráfico do Helm no cluster, clique em Implantar.

      Para conferir as etapas detalhadas, consulte Implantar aplicativos.

    Após alguns minutos, a configuração do gráfico do Helm será implantada no cluster do GKE.
