NSX オーバーレイとエッジ ルーティング

Google Cloud の VMware ソリューションは、VMware NSX を使用して、VMware Cloud Foundation（VCF）ワークロード仮想マシン（VM）にソフトウェア定義ネットワーキング（SDN）とセキュリティを提供します。このドキュメントでは、NSX オーバーレイ ネットワークがGoogle Cloud Virtual Private Cloud（VPC）アンダーレイとどのようにやり取りするかについて説明し、NSX Edge ノードと VPC ネットワークのルーティング アーキテクチャを比較します。

Google Cloudの NSX の概要

VMware ソリューションでは、 Google Cloud VPC ネットワークが、ベアメタル ESXi ホスト（Compute Engine z3-highmem-192-highlssd-metal インスタンス）と管理アプライアンスに物理および仮想化アンダーレイを提供します。VMware NSX は、このアンダーレイの上に配置され、VCF ワークロード VM の抽象化されたネットワーク トポロジを提供します。

  • Geneve オーバーレイ カプセル化: ESXi ホストと NSX Edge ノードは、専用の NSX-TEP VPC サブネットにトランスポート エンドポイント（TEP）インターフェース（vmk10 または vmk3）を確立します。ワークロード VM トラフィックは Geneve パケット（UDP ポート 6081）にカプセル化され、8896 バイトの最大伝送単位（MTU）を使用して Google CloudVPC アンダーレイを介してホスト TEP 間でルーティングされます。
  • 分離された IP アドレス指定: NSX オーバーレイ セグメントに接続されたワークロード VM は、基盤となる Google Cloud VPC サブネットの IP アドレスを消費したり、VPC サブネットの IP 割り当てに達したりすることなく、任意の IP アドレス範囲を使用できます。
  • 多層ルーティング アーキテクチャ:
    • Tier-1（T1）ゲートウェイ: オーバーレイ セグメント、ローカライズされた DHCP サービス、ゲートウェイ ファイアウォール ルール間の East-West ルーティングを提供します。
    • Tier-0（T0）ゲートウェイ: NSX オーバーレイ環境と基盤となる Google Cloud VPC ネットワーク間の North-South ルーティングを提供します。
  • 分散セキュリティ: NSX 分散ファイアウォール（DFW）は、VM が存在するオーバーレイ セグメントや ESXi ホストに関係なく、各ワークロード VM の仮想ネットワーク インターフェース カード（vNIC）にステートフルなマイクロセグメンテーション ポリシーを直接適用します。

アンダーレイ トポロジとオーバーレイ トポロジ

ネットワーク アーキテクチャは、次の図に示すように、 Google Cloud VPC アンダーレイと VMware NSX オーバーレイの 2 つの異なるレイヤに分割されています（クリックして拡大）。

VMware NSX オーバーレイの下で Z3 インスタンスと VCF アプライアンスをホストするGoogle Cloud VPC アンダーレイ。 VMware NSX オーバーレイの下に Z3 インスタンスと VCF アプライアンスをホストするGoogle Cloud VPC アンダーレイ。

次の表に、各ネットワーク レイヤのコンポーネントと責任をまとめます。

ネットワーク層 主要コンポーネント 責任
Google Cloud VPC アンダーレイ
  • ベアメタル ESXi ホスト（プライマリ NIC と Dynamic NIC）
  • VCF 管理 VM（vCenter Server、SDDC Manager、NSX Manager クラスタ、VMware HCX）
  • VPC サブネット（Management、vSAN、vMotion、NSX-TEP、NSX-Uplink）
  • リージョン内部ロードバランサと Network Connectivity Center ルーター アプライアンス
  • ESXi ホストの VMkernel ポート間の IP ネットワーク到達性を提供します。
  • VCF コントロール プレーン アプライアンスを VPC サブネットで直接ホストする
  • ESXi ホスト TEP と NSX Edge TEP の間でカプセル化された Geneve パケットを転送します。
  • オンプレミス ネットワーク、ピアリングされた VPC、Google Cloudサービスを接続します。
NSX SDN オーバーレイ
  • NSX Edge クラスタ（Tier-0 と Tier-1 の論理ルーター）
  • NSX オーバーレイ セグメント
  • ワークロード VM
  • NSX 分散ファイアウォール（DFW）とゲートウェイ ファイアウォール
  • ワークロード VM に分離されたレイヤ 2 ドメインと east-west ルーティングを提供します。
  • Tier-0 ゲートウェイを介して VPC アンダーレイにワークロード CIDR ブロックをアドバタイズします。
  • ロード バランシング、NAT、南北エッジ セキュリティを提供します

高度なアーキテクチャのユースケース

NSX と VPC のトポロジを構成して、さまざまな分離要件とマルチテナンシー要件をサポートできます。

  • 単一の VPC に統合されたワークロード ドメイン: VCF 管理ドメインと 1 つ以上の VI ワークロード ドメインを単一のGoogle Cloud VPC ネットワーク内にデプロイします。各ワークロード ドメインは、同じ VPC 内の専用の vSAN、vMotion、NSX-TEP サブネットを使用しながら、南北ルーティング用に NSX Edge クラスタを共有または分離します。
  • マルチ VPC マッピング: 異なる NSX Tier-0 ゲートウェイまたは個別の NSX Edge クラスタを、分離された Google Cloud VPC ネットワーク（本番環境ワークロード、境界ネットワーク、共有サービス用の個別の VPC など）に接続します。このトポロジでは、一元化された VCF ライフサイクル管理を維持しながら、 Google Cloud で厳格な VPC レベルのファイアウォールとルーティングの境界を維持します。

NSX Edge ルーティング

NSX オーバーレイ セグメントと Google Cloud VPC ネットワーク間でトラフィックをルーティングするには、NSX Edge VM が NSX-Uplink VPC サブネットを介してルートを交換するか、パケットを転送する必要があります。NSX Tier-0 ゲートウェイと VPC ネットワーク間の南北ルーティングは、次のいずれかのオプションを使用して構成できます。

オプション 1: VPC 静的ルーティング（アクティブ / スタンバイ）

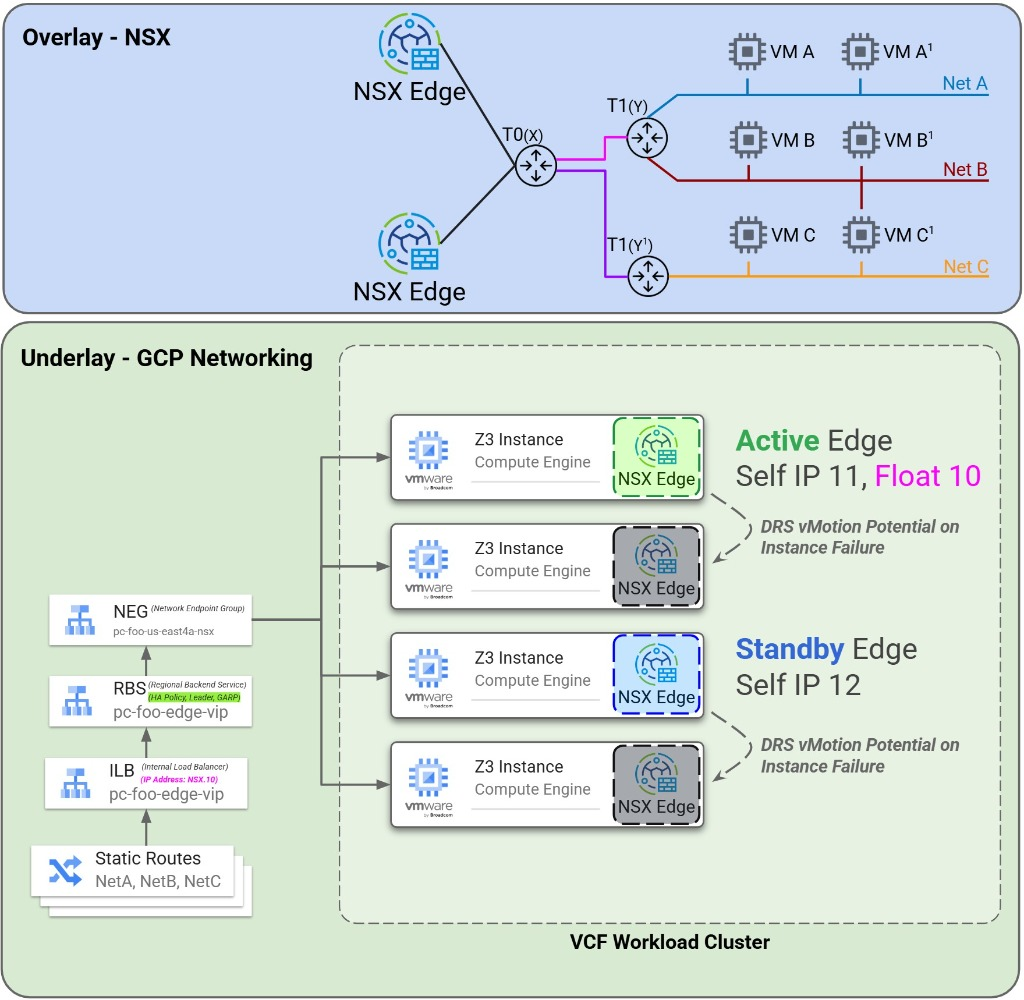

静的ルーティング トポロジでは、NSX Edge ノードのアクティブ / スタンバイ ペアは、リージョン内部パススルー ネットワーク ロードバランサをフロントエンドとする NSX-Uplink VPC サブネットのフローティング仮想 IP アドレス（VIP）を使用します。次の図をご覧ください（クリックして拡大）。

内部ロードバランサを介してアクティブ / スタンバイ NSX Edge ノードに NSX オーバーレイ トラフィックを転送する VPC 静的ルート。 内部ロードバランサを介してアクティブ / スタンバイ NSX Edge ノードに NSX オーバーレイ トラフィックを転送する VPC 静的ルート。

  • ルーティング メカニズム:Google Cloud VPC ルートテーブルにカスタム静的ルートを作成します。このルートでは、NSX オーバーレイ ワークロード CIDR ブロックを宛先として指定し、NSX Edge フローティング VIP（または内部ロードバランサ転送ルール）をネクストホップとして指定します。
  • 高可用性: GARP_RA 高可用性ポリシー（またはエイリアス IP 範囲のハンドオーバー）でリージョン内部バックエンド サービスを使用すると、アクティブな Edge ノードに障害が発生した場合に、トラフィックがスタンバイ NSX Edge ノードに自動的にリダイレクトされます。
  • ユースケース: ワークロード CIDR ブロックが頻繁に変更されず、シングルエッジ帯域幅がスループット要件を満たす、小規模なデプロイや静的オーバーレイ トポロジに最適です。

オプション 2: Network Connectivity Center ルーター アプライアンスを使用した動的 BGP ルーティング（アクティブ / アクティブ）

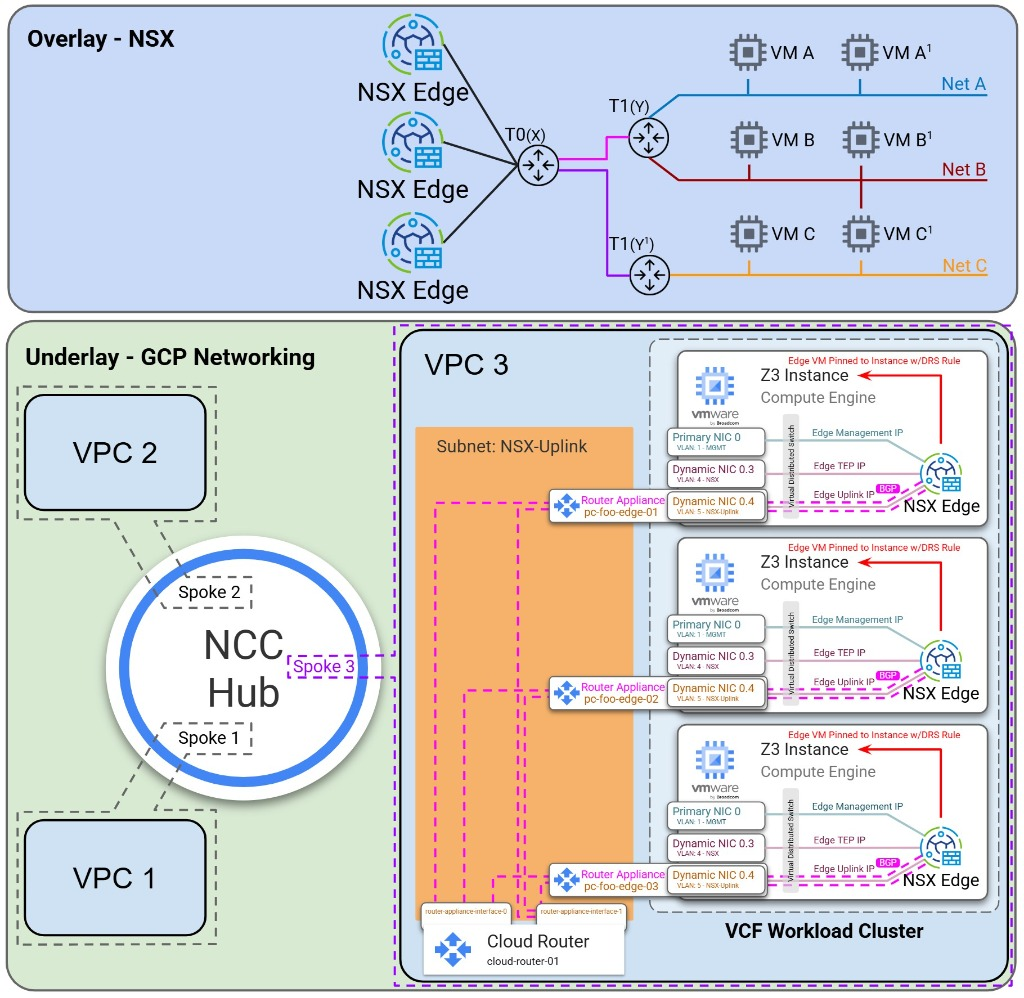

動的ルート交換と水平帯域幅スケーリングを構成するには、次の図に示すように、Network Connectivity Center ルーター アプライアンスを使用して、NSX Tier-0 ゲートウェイと Cloud Router 間の Border Gateway Protocol（BGP）ピアリングを使用します（クリックして拡大）。

DRS アフィニティ ルールによって Z3 ホストに固定された NSX Edge ルーター アプライアンスとの BGP を介した Cloud Router ピアリング。 DRS アフィニティ ルールによって Z3 ホストに固定された NSX Edge ルーター アプライアンスとの BGP を介した Cloud Router ピアリング。

  • 動的ルート交換: NSX Tier-0 ゲートウェイは、新しく作成された NSX オーバーレイ セグメントの CIDR ブロックを BGP 経由で Cloud Router に自動的にアドバタイズし、カスタムルート アドバタイズを介して VPC ルートとオンプレミス ルート（0.0.0.0/0 または特定のプレフィックス）を学習します。このアーキテクチャでは、VPC 静的ルートの手動更新が不要になります。
  • アクティブ / アクティブ ECMP スケーリング: Tier-0 ゲートウェイあたり最大 8 つのアクティブな NSX Edge ノードで等価コスト マルチパス（ECMP）ルーティングをサポートし、南北のスループットをスケーリングして、Bidirectional Forwarding Detection（BFD）によるフェイルオーバーをサポートします。
  • エッジからホストへの固定要件: NSX Edge VM は ESXi ホスト内で実行されるため、その仮想アップリンク インターフェースは、基盤となるベアメタル Compute Engine インスタンスの特定の Dynamic NIC にマッピングされます。Cloud Router が BGP とデータプレーンのトラフィックを各 NSX Edge VM が存在するベアメタル ホストに転送するように、VMware Distributed Resource Scheduler（DRS）アフィニティ ルール（VM-Host アフィニティ ルール）を構成して、各 NSX Edge VM を指定された ESXi ホストに固定する必要があります。
  • 冗長 BGP セッション: NSX-Uplink サブネット上の各 NSX Edge ノードのアップリンク インターフェースと冗長 Cloud Router インターフェースの間にデュアル BGP セッションを構成して、ホスト メンテナンス イベント中にコントロール プレーンの可用性を継続的に維持します。
