Enrutamiento perimetral y de superposición de NSX

La solución de VMware en Google Cloud usa VMware NSX para proporcionar red definida por software (SDN) y seguridad para las máquinas virtuales (VMs) de carga de trabajo de VMware Cloud Foundation (VCF). En este documento, se describe cómo interactúan las redes de superposición de NSX con la infraestructura de la nube privada virtual (VPC) deGoogle Cloud y se comparan las arquitecturas de enrutamiento entre los nodos de NSX Edge y tu red de VPC.

Descripción general de NSX en Google Cloud

En la solución de VMware, la red de VPC de Google Cloud proporciona la infraestructura física y virtualizada para tus hosts de ESXi de Bare Metal (instancias de Compute Engine z3-highmem-192-highlssd-metal) y dispositivos de administración. VMware NSX se encuentra sobre esta infraestructura para proporcionar una topología de red abstracta para tus VMs de carga de trabajo de VCF:

  • Encapsulamiento de superposición de Geneve: Los hosts de ESXi y los nodos de NSX Edge establecen interfaces de extremo de transporte (TEP) (vmk10 o vmk3) en la subred de VPC NSX-TEP dedicada. El tráfico de las VMs de carga de trabajo se encapsula en paquetes de Geneve (puerto UDP 6081) y se enruta entre los TEP del host a través de la red subyacente de VPC de Google Cloud con una unidad de transmisión máxima (MTU) de 8896 bytes.
  • Direccionamiento IP desacoplado: Las VMs de carga de trabajo conectadas a segmentos de superposición de NSX pueden usar rangos de direcciones IP arbitrarios sin consumir direcciones IP de las subredes de VPC de Google Cloud subyacentes ni alcanzar las cuotas de IP de subred de VPC.
  • Arquitectura de enrutamiento de varios niveles:
    • Puertas de enlace de nivel 1 (T1): Proporcionan enrutamiento este-oeste entre segmentos de superposición, servicios de DHCP localizados y reglas de firewall de puerta de enlace.
    • Puertas de enlace de nivel 0 (T0): Proporcionan enrutamiento norte-sur entre el entorno de superposición de NSX y la red de VPC de Google Cloud subyacente.
  • Seguridad distribuida: El firewall distribuido (DFW) de NSX aplica políticas de microsegmentación con estado directamente en la tarjeta de interfaz de red virtual (vNIC) de cada VM de carga de trabajo, sin importar en qué segmento de superposición o host de ESXi resida la VM.

Topología de red subyacente frente a superpuesta

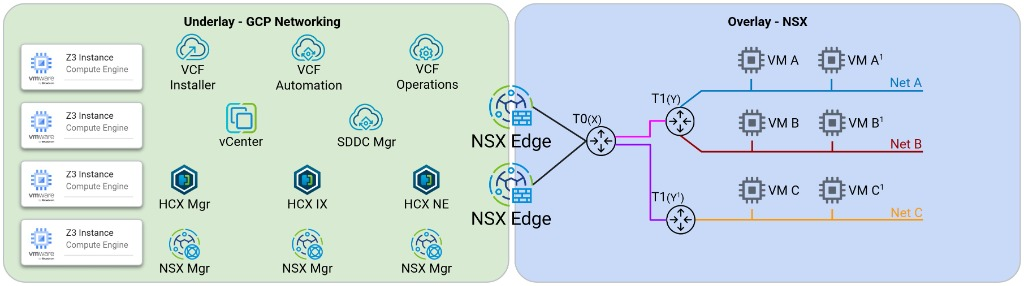

La arquitectura de red se divide en dos capas distintas: la capa subyacente de VPC de Google Cloud y la capa superpuesta de VMware NSX, como se muestra en el siguiente diagrama (haz clic para ampliar):

La capa inferior de la VPC deGoogle Cloud aloja instancias de Z3 y dispositivos de VCF debajo de la capa superior de VMware NSX. La infraestructura de VPC deGoogle Cloud aloja instancias de Z3 y dispositivos de VCF debajo de la superposición de VMware NSX.

En la siguiente tabla, se resumen los componentes y las responsabilidades de cada capa de red:

Capa de red Componentes principales Responsabilidades
Google Cloud Subyacente de VPC
  • Hosts de ESXi de Bare Metal (NIC principales y NIC dinámicas)
  • VMs de administración de VCF (vCenter Server, SDDC Manager, clúster de NSX Manager, VMware HCX)
  • Subredes de VPC (Management, vSAN, vMotion, NSX-TEP, NSX-Uplink)
  • Balanceadores de cargas internos regionales y dispositivos de router de Network Connectivity Center
  • Proporciona accesibilidad de IP entre los puertos de VMkernel del host de ESXi
  • Aloja los dispositivos del plano de control de VCF directamente en las subredes de VPC
  • Transporta paquetes de Geneve encapsulados entre los TEP del host de ESXi y los TEP de NSX Edge
  • Conecta las redes locales, las VPC con intercambio de tráfico y los servicios deGoogle Cloud
Superposición de SDN de NSX
  • Clústeres de NSX Edge (routers lógicos de nivel 0 y nivel 1)
  • Segmentos de superposición de NSX
  • VMs de carga de trabajo
  • Firewall distribuido (DFW) y firewall de puerta de enlace de NSX
  • Proporciona dominios de capa 2 aislados y enrutamiento este-oeste para las VMs de carga de trabajo
  • Anuncia bloques CIDR de cargas de trabajo a la infraestructura de VPC a través de puertas de enlace de nivel 0
  • Proporciona balanceo de cargas, NAT y seguridad perimetral norte-sur

Casos de uso de arquitectura avanzada

Puedes estructurar tus topologías de NSX y VPC para que admitan diferentes requisitos de aislamiento y multiusuario:

  • Dominios de carga de trabajo consolidados en una sola VPC: Implementa tu dominio de administración de VCF y uno o más dominios de carga de trabajo de VI dentro de una sola red de VPC deGoogle Cloud . Cada dominio de carga de trabajo usa subredes vSAN, vMotion y NSX-TEP dedicadas dentro de la misma VPC, a la vez que comparte o aísla clústeres de NSX Edge para el enrutamiento norte-sur.
  • Asignaciones de varias VPC: Conecta puertas de enlace de nivel 0 de NSX distintas o clústeres de NSX Edge independientes a redes de VPC de Google Cloud aisladas (por ejemplo, VPC independientes para cargas de trabajo de producción, redes perimetrales y servicios compartidos). Esta topología conserva los límites estrictos de firewall y enrutamiento a nivel de la VPC en Google Cloud , a la vez que mantiene la administración centralizada del ciclo de vida de VCF.

Enrutamiento de NSX Edge

Para enrutar el tráfico entre los segmentos de superposición de NSX y tu red de VPC de Google Cloud , las VMs de NSX Edge deben intercambiar rutas o reenviar paquetes a través de la subred de VPC deNSX-Uplink. Puedes configurar el enrutamiento norte-sur entre las puertas de enlace de nivel 0 de NSX y tu red de VPC con cualquiera de las siguientes opciones:

Opción 1: Enrutamiento estático de VPC (activo-en espera)

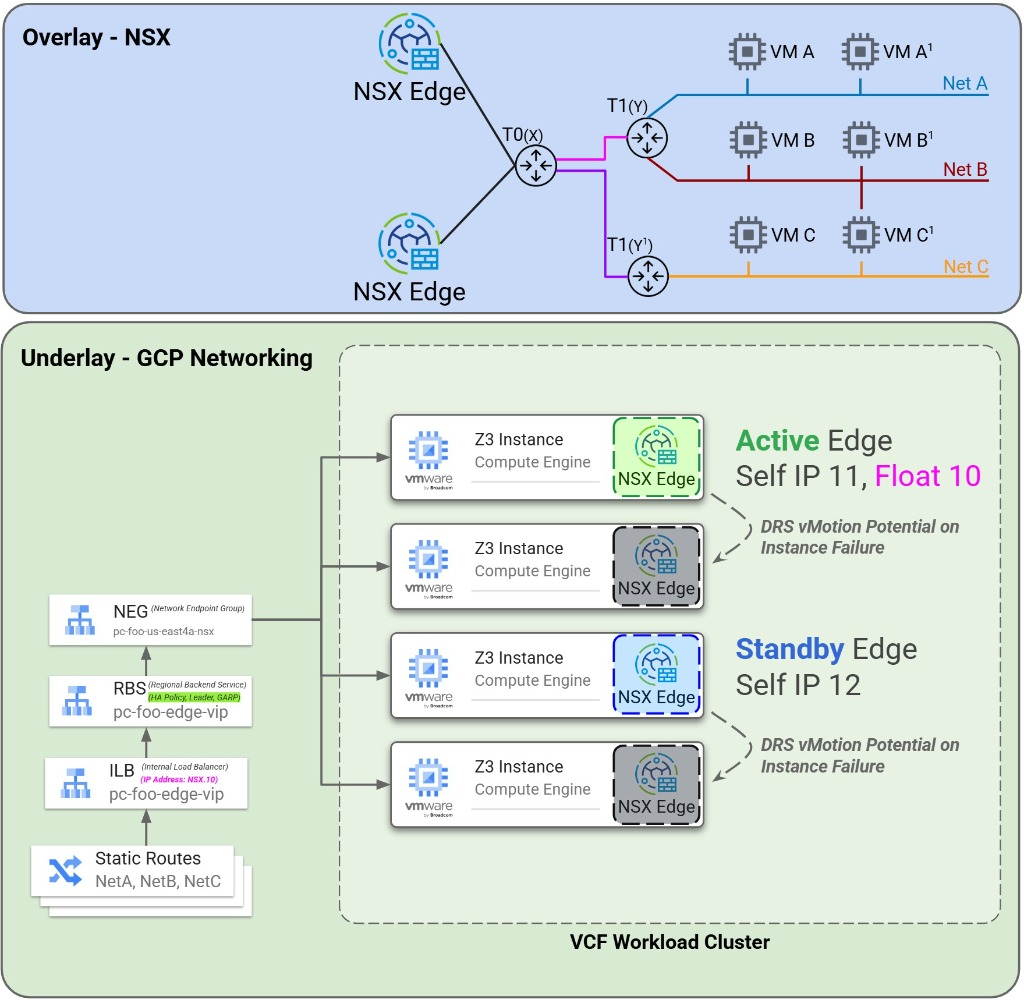

En una topología de enrutamiento estático, un par activo-en espera de nodos de NSX Edge usa una dirección IP virtual (VIP) flotante en la subred de VPC de NSX-Uplink que tiene delante un balanceador de cargas de red de transferencia interno regional, como se muestra en el siguiente diagrama (haz clic para ampliarlo):

Rutas estáticas de VPC que dirigen el tráfico de superposición de NSX a través de un balanceador de cargas interno a los nodos de NSX Edge activos y en espera. Rutas estáticas de VPC que dirigen el tráfico de superposición de NSX a través de un balanceador de cargas interno a los nodos de NSX Edge activos y en espera.

  • Mecanismo de enrutamiento: Crea rutas estáticas personalizadas en tu tabla de rutas deGoogle Cloud VPC que especifiquen los bloques CIDR de la carga de trabajo de superposición de NSX como destino y la VIP flotante de NSX Edge (o la regla de reenvío del balanceador de cargas interno) como el próximo salto.
  • Alta disponibilidad: Cuando usas un servicio de backend interno regional con la política de alta disponibilidad GARP_RA (o una entrega de rango de alias de IP), el tráfico se redirecciona automáticamente al nodo de NSX Edge en espera si falla el nodo de Edge activo.
  • Caso de uso: Es más adecuado para implementaciones más pequeñas o topologías de superposición estáticas en las que los bloques CIDR de carga de trabajo no cambian con frecuencia y el ancho de banda de un solo perímetro cumple con tus requisitos de capacidad de procesamiento.

Opción 2: Enrutamiento dinámico de BGP con el dispositivo de router de Network Connectivity Center (activo-activo)

Para configurar el intercambio de rutas dinámico y el escalamiento horizontal del ancho de banda, usa el intercambio de tráfico del protocolo de puerta de enlace de frontera (BGP) entre tu puerta de enlace de nivel 0 de NSX y Cloud Router con el dispositivo de router de Network Connectivity Center, como se muestra en el siguiente diagrama (haz clic para ampliarlo):

Intercambio de tráfico de Cloud Router por BGP con dispositivos de router perimetral de NSX fijados a hosts Z3 mediante reglas de afinidad de DRS. Intercambio de tráfico de Cloud Router por BGP con dispositivos de router perimetral de NSX fijados a hosts Z3 mediante reglas de afinidad de DRS.

  • Intercambio de rutas dinámicas: La puerta de enlace de nivel 0 de NSX anuncia automáticamente los bloques CIDR del segmento de superposición de NSX recién creados a Cloud Router a través de BGP y aprende las rutas de VPC y locales (0.0.0.0/0 o prefijos específicos) a través de anuncios de rutas personalizados. Esta arquitectura elimina las actualizaciones manuales de las rutas estáticas de VPC.
  • Escalamiento de ECMP activo-activo: Admite el enrutamiento de múltiples rutas de igual costo (ECMP) en hasta ocho nodos de NSX Edge activos por puerta de enlace de nivel 0, lo que escala la capacidad de procesamiento norte-sur y admite la conmutación por error con la detección de reenvío bidireccional (BFD).
  • Requisito de fijación de Edge a host: Debido a que una VM de NSX Edge se ejecuta dentro de un host de ESXi, su interfaz de vínculo superior virtual se asigna a una NIC dinámica específica en la instancia de Compute Engine de Bare Metal subyacente. Para garantizar que Cloud Router reenvíe el tráfico de BGP y del plano de datos al host de equipos físicos exacto en el que reside cada VM de NSX Edge, debes configurar las reglas de afinidad de VMware Distributed Resource Scheduler (DRS) (reglas de afinidad de VM-Host) para fijar cada VM de NSX Edge a su host de ESXi designado.
  • Sesiones de BGP redundantes: Configura sesiones de BGP dobles entre las interfaces de vínculo ascendente de cada nodo de NSX Edge en la subred NSX-Uplink y las interfaces de Cloud Router redundantes para mantener la disponibilidad continua del plano de control durante los eventos de mantenimiento del host.
