剖析多切片環境

Cloud TPU Multislice 環境由多個 TPU 配量組成，這些配量透過資料中心網路 (DCN) 通訊。您可以使用 XProf 中的 Megascale 統計資料工具，查看 Multislice 環境使用 DCN 網路的效率。具體來說，Megascale 統計資料工具可讓您：

• 根據收集到的資料，查看及瞭解切片間的網路效能
• 找出效能瓶頸
• 提升模型效能

巨量規模統計資料工具中的所有指標都是以每個 TPU 為基礎產生。如要啟用這項工具，請按照相同的步驟在架構中擷取設定檔，並使用 XProfiler 程式庫設定 TensorBoard XProf 執行個體，以便查看設定檔。只要工作負載是以多切片工作負載的形式執行，TensorBoard 就會為所有多切片工作負載顯示「Megascale stats」工具。

如要進一步瞭解 XProf 中的 Megascale 統計資料工具，請參閱 Megascale 統計資料工具指南。

術語

DCN 集體統計資料工具會顯示指標，說明 Multislice 環境中 TPU 節點之間的通訊。當 TPU 執行階段啟動切片間通訊時，會使用一系列作業：

• send：中斷主機以啟動直接記憶體存取 (DMA)，並提供填滿的緩衝區給主機，以啟動資料移轉。
• send-done：向主機發出信號，表示資料移轉已完成。
• recv：提供空白緩衝區，供主機填入轉移的資料。
• recv-done：向主機發出信號，表示已收到資料。

注意： 資料會在 send 作業完成後實際傳送。 send-done 作業會在資料傳送後執行。同樣地，資料會在 recv 作業完成後收到。recv-done作業會在收到資料後執行。

send 作業發生時，即會啟動集合作業，並在發生相符的 recv-done 作業時完成。

Slack Time

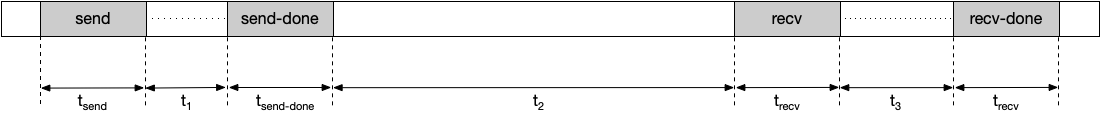

集體可傳送及接收資料的時間長度。 這不包括 send、send-done、recv 或 recv-done 作業。舉例來說，假設有以下時間軸：

在本範例中，寬裕時間的計算方式如下：

寬裕時間 = t₁ + t₂ + t₃

增加閒置時間可減少集體 TPU 停滯的機率。您可以選擇其他分片方法，增加閒置時間。

停滯時間

集體在傳送、傳送完成、接收和接收完成作業中花費的平均時間長度。請注意，這不包括傳輸資料所花費的時間。舉例來說，假設有以下時間軸：

在本例中，停滯時間的計算方式如下：

停滯時間 = t_send + t_send-done + t_recv + t_recv-done

觀察到的時間長度

send 和 recv-done 作業之間的時間長度，包括傳送和接收資料的時間。舉例來說，假設有以下時間軸：

觀察到的時間長度計算方式如下：

觀察到的時間長度 = t_send + t₁ + t_send-done + t₂ + t_recv + t₃ + t_recv-done

發生次數

在個人資料存續期間，集體創作活動啟動並完成的次數。當發生 send 作業時，就會啟動集合，並在發生相符的 recv-end 作業時完成。send 作業及其相符的 recv-done 作業必須在設定檔持續時間內發生，才會納入這項指標。

總停頓次數

在設定檔期間，集合體使 TPU 停滯的總時間量。匯總總攤位數的計算方式如下：

匯總總停頓時間 = 停頓時間 * 發生次數

傳輸的資料大小

在設定檔期間，集體透過網路傳輸的資料量。

所需頻寬

在提供的鬆弛時間內傳輸資料所需的頻寬。您可以使用這項指標，查看設定檔期間內爭取網路頻寬的集合數量。所需頻寬的計算方式如下：

所需頻寬 = 傳輸資料大小 / 閒置時間

工具狀態

下表列出 DCN Collective Stats 工具中顯示的各項指標，以及所需的 TensorFlow 或 TPU 執行階段版本。

DCN 集合統計資料	TPU 執行階段版本支援的 TensorFlow
Slack 時間	TensorFlow 2.15.0、TensorBoard 2.15.1 和 TensorBoard 外掛程式設定檔 2.15.0
停滯時間	TensorFlow 2.15.0、TensorBoard 2.15.1 和 TensorBoard 外掛程式設定檔 2.15.0
觀察到的時間長度	TensorFlow 2.15.0、TensorBoard 2.15.1 和 TensorBoard 外掛程式設定檔 2.15.0
發生次數	TensorFlow 2.15.0、TensorBoard 2.15.1 和 TensorBoard 外掛程式設定檔 2.15.0
總停頓次數	tf-nightly、tb-nightly、tbp-nightly
傳輸的資料大小	tf-nightly、tb-nightly、tbp-nightly
所需頻寬	tf-nightly、tb-nightly、tbp-nightly

如何分析 DCN 集合統計資料工具

1. 執行 TensorBoard 伺服器，然後前往「設定檔」分頁。

2. 在 DCN 集合統計資料工具中，依「匯總總停滯」遞減排序表格。

3. 找出匯總總停滯最高的 DCN 集體名稱。如果這個集合的匯總停滯時間明顯高於其他集合，可能表示 DCN 集合有瓶頸。

4. 將 DCN 集體所需的頻寬乘以核心數。 每個 v4 TPU 主機有 8 個核心，因此集合所需的頻寬是顯示值的 8 倍。如果所需頻寬大於 TPU 的最大網路頻寬，可能表示網路壅塞。如要降低所需頻寬，請試著變更使用的分片機制。如要進一步瞭解分片機制，請參閱 Cloud TPU Multislice 總覽。

5. 產生 HLO 傾印，判斷是否有任何編譯器問題。最好將 send 和 recv-done 作業分散到集合中，以便排定更多重疊的 HLO 作業。重疊更多 HLO 運算可減少 TPU 停滯時間。

6. 在 DCN 集合的追蹤記錄檢視器中，檢查 recv-done 作業的持續時間，該集合的匯總總停滯時間最長。如果傳輸時間很長，可能是因為網路頻寬不足，導致 recv-done 作業通常會遭到封鎖，無法取得資料。

7. 如果 recv-done 作業的持續時間與閒置時間相比不會太長，可能表示有硬體問題。
