Exemplo de Cloud Service Mesh: mTLS

Observação: este guia aborda apenas o Cloud Service Mesh com APIs do Istio e não com APIs Google Cloud . Para mais informações, consulte Visão geral do Cloud Service Mesh.

No Cloud Service Mesh 1.5 e posterior, o TLS mútuo (mTLS) automático é ativado por padrão. Com o mTLS automático, um proxy sidecar do cliente detecta automaticamente se o servidor tem um sidecar. O sidecar do cliente envia o mTLS para as cargas de trabalho que têm sidecars e texto simples para as que não têm. No entanto, os serviços aceitam o tráfego de texto simples e mTLS. Ao injetar proxies de arquivo secundário nos seus pods, recomendamos que você também configure os serviços para aceitar apenas o tráfego mTLS.

Com o Cloud Service Mesh, você aplica o mTLS fora do código do aplicativo ao aplicar um único arquivo YAML. O Cloud Service Mesh oferece flexibilidade para aplicar uma política de autenticação a toda a malha de serviço, a um namespace ou a uma carga de trabalho individual.

Custos

Neste documento, você vai usar os seguintes componentes faturáveis do Google Cloud:

• GKE
• Cloud Service Mesh

Para gerar uma estimativa de custo baseada na sua projeção de uso, utilize a calculadora de preços.

Novos usuários do Google Cloud podem estar qualificados para um teste sem custo financeiro.

Ao concluir este tutorial, exclua os recursos criados para evitar custos contínuos. Para mais informações, consulte Limpeza.

Antes de começar

• Verifique se o faturamento está ativado para o seu projeto.

• Provisione o Cloud Service Mesh em um cluster do GKE. Há vários métodos de configuração compatíveis:

  • API Fleet e um plano de controle gerenciado no Google Cloud

  • asmcli e um plano de controle não gerenciado no cluster desativado Google Cloud

• Clone o repositório:

  git clone https://github.com/GoogleCloudPlatform/anthos-service-mesh-samples
  cd anthos-service-mesh-samples


Implantar um gateway de entrada

1. Defina o contexto atual de kubectl para o cluster:

   Observação: use --region em vez de --zone se o cluster for regional.

   gcloud container clusters get-credentials CLUSTER_NAME  \
   --project=PROJECT_ID \
   --zone=CLUSTER_LOCATION


2. Crie um namespace para seu gateway de entrada:

   kubectl create namespace asm-ingress


3. Ativar o namespace para injeção. As etapas dependem da sua implementação do plano de controle.

   Gerenciado (TD)

   Aplique o rótulo de injeção padrão ao namespace:

   kubectl label namespace asm-ingress \
       istio.io/rev- istio-injection=enabled --overwrite


   Gerenciado (Istiod)

   Recomendado:execute o seguinte comando para aplicar o rótulo de injeção padrão ao namespace:

     kubectl label namespace asm-ingress \
         istio.io/rev- istio-injection=enabled --overwrite


   Se você já usa o plano de controle gerenciado do Istiod:recomendamos usar a injeção padrão, mas a injeção baseada em revisão é compatível. Siga estas instruções:

   1. Execute o comando a seguir para localizar os canais de lançamento disponíveis:

      kubectl -n istio-system get controlplanerevision


      O resultado será o seguinte:

      NAME                AGE
      asm-managed-rapid   6d7h


      Observação: se duas revisões do plano de controle aparecerem na lista anterior, remova uma delas. Não é possível ter vários canais de plano de controle no cluster.

      Na saída, o valor na coluna NAME é o rótulo de revisão que corresponde ao canal de lançamento disponível para a versão do Cloud Service Mesh.

   2. Aplique o rótulo de revisão ao namespace:

      kubectl label namespace asm-ingress \
          istio-injection- istio.io/rev=REVISION_LABEL --overwrite


4. Implante o gateway de exemplo no repositório anthos-service-mesh-samples:

   kubectl apply -n asm-ingress \
   -f docs/shared/asm-ingress-gateway


   Saída esperada:

   serviceaccount/asm-ingressgateway configured
   service/asm-ingressgateway configured
   deployment.apps/asm-ingressgateway configured
   gateway.networking.istio.io/asm-ingressgateway configured


Implantar o aplicativo de amostra Online Boutique

1. Caso contrário, defina o contexto atual de kubectl para o cluster:

     gcloud container clusters get-credentials CLUSTER_NAME  \
       --project=PROJECT_ID \
       --zone=CLUSTER_LOCATION


2. Crie o namespace do aplicativo de amostra:

     kubectl create namespace onlineboutique


3. Rotule o namespace onlineboutique para injetar automaticamente proxies do Envoy. Siga as etapas para ativar a injeção automática de arquivo secundário.

4. Implante o aplicativo de amostra, o VirtualService para o front-end e as contas de serviço para as cargas de trabalho. Neste tutorial, você vai implantar o Online Boutique, um app de demonstração de microsserviços.

     kubectl apply \
     -n onlineboutique \
     -f docs/shared/online-boutique/virtual-service.yaml
     kubectl apply \
     -n onlineboutique \
     -f docs/shared/online-boutique/service-accounts


Ver seus serviços

1. Veja os pods no namespace onlineboutique:

   kubectl get pods -n onlineboutique


   Saída esperada:

   NAME                                     READY   STATUS    RESTARTS   AGE
   adservice-85598d856b-m84m6               2/2     Running   0          2m7s
   cartservice-c77f6b866-m67vd              2/2     Running   0          2m8s
   checkoutservice-654c47f4b6-hqtqr         2/2     Running   0          2m10s
   currencyservice-59bc889674-jhk8z         2/2     Running   0          2m8s
   emailservice-5b9fff7cb8-8nqwz            2/2     Running   0          2m10s
   frontend-77b88cc7cb-mr4rp                2/2     Running   0          2m9s
   loadgenerator-6958f5bc8b-55q7w           2/2     Running   0          2m8s
   paymentservice-68dd9755bb-2jmb7          2/2     Running   0          2m9s
   productcatalogservice-84f95c95ff-c5kl6   2/2     Running   0          114s
   recommendationservice-64dc9dfbc8-xfs2t   2/2     Running   0          2m9s
   redis-cart-5b569cd47-cc2qd               2/2     Running   0          2m7s
   shippingservice-5488d5b6cb-lfhtt         2/2     Running   0          2m7s


   Todos os pods do aplicativo devem estar em execução, com um 2/2 na coluna READY. Isso indica que os pods têm um proxy sidecar do Envoy injetado com sucesso. Se ele não mostrar 2/2 após alguns minutos, acesse o Guia de solução de problemas.

2. Defina o IP externo e uma variável:

   kubectl get services -n asm-ingress
   export FRONTEND_IP=$(kubectl --namespace asm-ingress \
   get service --output jsonpath='{.items[0].status.loadBalancer.ingress[0].ip}' \
   )


   Você verá uma saída semelhante a esta:

   NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                                      AGE
   asm-ingressgateway   LoadBalancer   10.19.247.233   35.239.7.64   80:31380/TCP,443:31390/TCP,31400:31400/TCP   27m



3. Acesse o endereço EXTERNAL-IP no navegador da Web. Você verá a loja Online Boutique no seu navegador.



Criar um pod TestCurl

Crie um pod TestCurl para enviar tráfego de texto simples para teste.

  apiVersion: v1
  kind: Pod
  metadata:
    name: testcurl
    namespace: default
    annotations:
      sidecar.istio.io/inject: "false"
  spec:
    containers:
    - name: curl
      image: curlimages/curl
      command: ["sleep", "600"]

Acessar o Online Boutique

1. Defina o contexto atual de kubectl no cluster em que você implantou o Online Boutique:

   gcloud container clusters get-credentials CLUSTER_NAME  \
       --project=PROJECT_ID \
       --zone=CLUSTER_LOCATION


2. Liste os serviços no namespace frontend:

   kubectl get services -n frontend


   Observe que frontend-external é um LoadBalancer e tem um endereço IP externo. O aplicativo de amostra inclui um serviço que é um balanceador de carga, por isso, ele pode ser implantado no GKE sem o Cloud Service Mesh.

3. Acesse o aplicativo no navegador usando o endereço IP externo do serviço frontend-external:

   http://FRONTEND_EXTERNAL_IP/


4. O Cloud Service Mesh permite implantar um gateway de entrada. Também é possível acessar o "Online Boutique" usando o endereço IP externo do gateway de entrada. Consulte o IP externo do gateway: Substitua os marcadores pelas informações a seguir:

   • GATEWAY_SERVICE_NAME : o nome do serviço de gateway de entrada. Se você implantou o gateway de amostra sem modificação ou se implantou o gateway de entrada padrão, o nome é istio-ingressgateway.
   • GATEWAY_NAMESPACE: o namespace em que você implantou o gateway de entrada: Se você implantou o gateway de entrada padrão, o namespace é istio-system.

   kubectl get service GATEWAY_NAME -n GATEWAY_NAMESPACE


5. Abra outra guia no navegador e acesse o aplicativo usando o endereço IP externo do gateway de entrada:

   http://INGRESS_GATEWAY_EXTERNAL_IP/


6. Execute o seguinte comando para fazer curl no serviço frontend usando HTTP simples de outro pod. Como os serviços estão em namespaces diferentes, é necessário agrupar o nome DNS do serviço frontend.

   kubectl debug --image istio/base --target istio-proxy -it \
     $(kubectl get pod -l app=productcatalogservice -n product-catalog -o jsonpath={.items..metadata.name}) \
     -n product-catalog -- \
     curl http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Sua solicitação é bem-sucedida com o status 200 porque, por padrão, são aceitos tráfego TLS e de texto simples.

Ativar o TLS mútuo por namespace

Você impõe o mTLS aplicando uma política PeerAuthentication com kubectl.

1. Salve a seguinte política de autenticação como mtls-namespace.yaml.

   cat <<EOF > mtls-namespace.yaml
   apiVersion: "security.istio.io/v1beta1"
   kind: "PeerAuthentication"
   metadata:
     name: "namespace-policy"
   spec:
     mtls:
       mode: STRICT
   EOF


   A linha mode: STRICT no YAML configura os serviços para aceitar apenas mTLS. Por padrão, o mode é PERMISSIVE, que configura os serviços para aceitar texto simples e mTLS.

2. Aplique a política de autenticação para configurar todos os serviços do Online Boutique de modo que aceite apenas mTLS:

   for ns in ad cart checkout currency email frontend loadgenerator \
        payment product-catalog recommendation shipping; do
   kubectl apply -n $ns -f mtls-namespace.yaml
   done


   Resposta esperada:

   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created

3. Acesse o Online Boutique no navegador usando o endereço IP externo do serviço frontend-external:

   http://FRONTEND_EXTERNAL_IP/

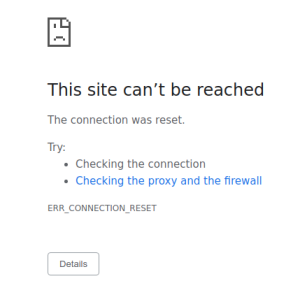

4. Atualize a página. O navegador exibirá o seguinte erro:



   A atualização da página faz com que o texto simples seja enviado para o serviço frontend. Devido à política de autenticação STRICT, o proxy sidecar bloqueia a solicitação para o serviço.

5. No seu navegador, vá para a guia que dá acesso ao Online Boutique usando o endereço IP externo de istio-ingressgateway e atualize a página, que é exibida. Ao acessar o "Online Boutique" usando o gateway de entrada, a solicitação usa o seguinte caminho:



   Fluxo de autenticação do mTLS:

   1. O navegador envia ao servidor uma solicitação HTTP de texto simples.
   2. O contêiner do proxy do gateway de entrada intercepta a solicitação.
   3. O proxy do gateway de entrada executa um handshake de TLS com o proxy do lado do servidor (o serviço de front-end neste exemplo). Esse handshake inclui uma troca de certificados. Esses certificados são pré-carregados nos contêineres de proxy pelo Cloud Service Mesh.
   4. O proxy de entrada executa uma verificação de nomenclatura segura no certificado do servidor, verificando se uma identidade autorizada está em execução no servidor.
   5. Os proxies de servidor e o gateway de entrada estabelecem uma conexão TLS mútua, e o proxy do servidor encaminha a solicitação para o contêiner do aplicativo de servidor (o serviço de front-end).

6. Execute o seguinte comando para fazer curl no serviço frontend usando HTTP simples de outro pod.

   kubectl exec testcurl -n default -- curl \
     http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Sua solicitação falha porque estamos enviando tráfego de texto simples de uma carga de trabalho sem sidecar em que a política STRICT peerAuthentication é aplicada.

Encontrar e excluir políticas de autenticação

1. Para uma lista de todas as políticas PeerAuthentication na malha de serviço:

   kubectl get peerauthentication --all-namespaces


   O resultado será o seguinte:

   NAMESPACE         NAME               MODE     AGE
   ad                namespace-policy   STRICT   17m
   cart              namespace-policy   STRICT   17m
   checkout          namespace-policy   STRICT   17m
   currency          namespace-policy   STRICT   17m
   email             namespace-policy   STRICT   17m
   frontend          namespace-policy   STRICT   17m
   loadgenerator     namespace-policy   STRICT   17m
   payment           namespace-policy   STRICT   17m
   product-catalog   namespace-policy   STRICT   17m
   recommendation    namespace-policy   STRICT   17m
   shipping          namespace-policy   STRICT   17m


2. Exclua a política de autenticação de todos os namespaces do Online Boutique:

   for ns in ad cart checkout currency email frontend loadgenerator payment \
     product-catalog recommendation shipping; do
       kubectl delete peerauthentication -n $ns namespace-policy
   done;


   Resposta esperada:

   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted


3. Acesse o Online Boutique usando o endereço IP externo do serviço frontend-external e atualize a página. A página é exibida conforme o esperado.

4. Execute o seguinte comando para fazer curl no serviço frontend usando HTTP simples de outro pod.

   kubectl debug --image istio/base --target istio-proxy -it \
     $(kubectl get pod -l app=productcatalogservice -n product-catalog -o jsonpath={.items..metadata.name}) \
     -n product-catalog -- \
     curl http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Sua solicitação é bem-sucedida com o status 200 porque, por padrão, são aceitos tráfego TLS e de texto simples.

Se você atualizar a página no console do Google Cloud que exibe a lista Cargas de trabalho, ela mostrará que o status do mTLS é Permissive.

Ativar o TLS mútuo por carga de trabalho

Para definir uma política PeerAuthentication para uma carga de trabalho específica, configure a seção selector e especifique os rótulos que correspondem à carga de trabalho pretendida. No entanto, o Cloud Service Mesh não agrega políticas no nível da carga de trabalho para o tráfego mTLS de saída para um serviço. Você precisa configurar uma regra de destino para gerenciar esse comportamento.

1. Aplique uma política de autenticação a uma carga de trabalho específica. Observe como a política a seguir usa identificadores e seletores para segmentar a implantação específica de frontend.

   cat <<EOF | kubectl apply -n frontend -f -
   apiVersion: "security.istio.io/v1beta1"
   kind: "PeerAuthentication"
   metadata:
     name: "frontend"
     namespace: "frontend"
   spec:
     selector:
       matchLabels:
         app: frontend
     mtls:
       mode: STRICT
   EOF


   Resposta esperada:

   peerauthentication.security.istio.io/frontend created

2. Configure uma regra de destino correspondente:

   cat <<EOF | kubectl apply -n frontend -f -
   apiVersion: "networking.istio.io/v1alpha3"
   kind: "DestinationRule"
   metadata:
     name: "frontend"
   spec:
     host: "frontend.demo.svc.cluster.local"
     trafficPolicy:
       tls:
         mode: ISTIO_MUTUAL
   EOF


   Resposta esperada:

   destinationrule.networking.istio.io/frontend created

3. Acesse o Online Boutique usando o endereço IP externo do serviço frontend-external e atualize a página. A página não é exibida porque frontend service está definido como mTLSSTRICT e o proxy sidecar bloqueia a solicitação.

4. Execute o seguinte comando para fazer curl no serviço frontend usando HTTP simples de outro pod.

   kubectl exec testcurl -n default -- curl \
     http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Sua solicitação falha porque estamos enviando tráfego de texto simples de uma carga de trabalho sem sidecar em que a política STRICT peerAuthentication é aplicada.

5. Exclua a política de autenticação:

   kubectl delete peerauthentication -n frontend frontend


   Resposta esperada:

   peerauthentication.security.istio.io "frontend" deleted


6. Exclua a regra de destino:

   kubectl delete destinationrule -n frontend frontend


   Resposta esperada:

   destinationrule.networking.istio.io "frontend" deleted


Como aplicar o mTLS em toda a malha

Para impedir que todos os serviços na malha aceitem tráfego de texto simples, defina uma política PeerAuthentication para toda a malha, com o modo mTLS definido como STRICT. A política PeerAuthentication em toda a malha não pode ter um seletor e precisa ser aplicada no namespace raiz, istio-system. Quando você implanta a política, o plano de controle provisiona certificados TLS automaticamente, para que as cargas de trabalho possam ser autenticadas entre si.

1. Aplique o mTLS em toda a malha:

   kubectl apply -f - <<EOF
   apiVersion: "security.istio.io/v1beta1"
   kind: "PeerAuthentication"
   metadata:
     name: "mesh-wide"
     namespace: "istio-system"
   spec:
     mtls:
       mode: STRICT
   EOF


   Resposta esperada:

   peerauthentication.security.istio.io/mesh-wide created

2. Acesse o Online Boutique usando o endereço IP externo do serviço frontend-external e atualize a página. A página não é exibida.

3. Execute o seguinte comando para fazer curl no serviço frontend usando HTTP simples de outro pod.

   kubectl exec testcurl -n default -- curl \
     http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Sua solicitação falha porque estamos enviando tráfego de texto simples de uma carga de trabalho sem sidecar em que a política STRICT peerAuthentication é aplicada.

4. Exclua a política mesh-wide:

   kubectl delete peerauthentication -n istio-system mesh-wide


   Saída esperada:

   peerauthentication.security.istio.io "mesh-wide" deleted


Observação :para mais informações sobre políticas de autorização, consulte Cloud Service Mesh por exemplo: autorização.

Limpar

Para evitar cobranças na sua conta do Google Cloud pelos recursos usados no tutorial, exclua o projeto que os contém ou mantenha o projeto e exclua os recursos individuais.

• Se quiser evitar cobranças adicionais, exclua o cluster:

  gcloud container clusters delete  CLUSTER_NAME  \
      --project=PROJECT_ID \
      --zone=CLUSTER_LOCATION


• Se quiser manter o cluster e remover o aplicativo de amostra do Online Boutique:

  1. Exclua os namespaces do aplicativo:

    kubectl delete -f online-boutique/kubernetes-manifests/namespaces


  Saída esperada:

  namespace "ad" deleted
  namespace "cart" deleted
  namespace "checkout" deleted
  namespace "currency" deleted
  namespace "email" deleted
  namespace "frontend" deleted
  namespace "loadgenerator" deleted
  namespace "payment" deleted
  namespace "product-catalog" deleted
  namespace "recommendation" deleted
  namespace "shipping" deleted


  1. Exclua as entradas de serviço:

    kubectl delete -f online-boutique/istio-manifests/allow-egress-googleapis.yaml


  Resposta esperada:

  serviceentry.networking.istio.io "allow-egress-googleapis" deleted
  serviceentry.networking.istio.io "allow-egress-google-metadata" deleted


A seguir

• Para obter um guia geral sobre como configurar políticas PeerAuthentication, consulte Como configurar a segurança de transporte.
