Anzeigeoptionen für das Diagramm festlegen

In diesem Dokument wird beschrieben, wie Sie die Anzeigeoptionen eines Diagramms festlegen. In diesem Fall können Sie folgende Aktionen ausführen:

Diese Funktion wird nur für Google Cloud -Projekte unterstützt. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.

Referenzlinie hinzufügen

Mit der Option Schwellenwert wird eine horizontale Linie von einem Punkt auf der Y-Achse erstellt. Die Linie bietet eine visuelle Referenz für den gewählten Schwellenwert. Sie können einen Grenzwert hinzufügen, der sich auf einen Wert auf der linken oder rechten Y-Achse bezieht.

Der folgende Screenshot zeigt ein Diagramm mit einer Schwellenwertlinie:

Beispieldiagramm mit angewendeter Schwellenwertlinie

Im vorherigen Screenshot ist der Grenzwert auf 7.500 festgelegt und bezieht sich auf die rechte Y-Achse.

Diagramme in Dashboards

So fügen Sie einem Diagramm eine Referenzlinie hinzu:

  1. Öffnen Sie in der Google Cloud Console die Seite Dashboards :

    Dashboards aufrufen

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.
  3. Wählen Sie ein Dashboard aus.
  4. Wählen Sie in der Symbolleiste des Diagramms die Option Bearbeiten aus.
  5. Aktivieren Sie im Bereich Anzeige die Option Schwellenwert.
  6. Optional: Wenn Sie die Y-Achse ändern möchten, klicken Sie auf  Y-Achse und treffen Sie eine Auswahl aus dem Menü.
  7. Legen Sie im Feld Grenzwertlinie einen Wert für den Grenzwert fest.

Metrics Explorer

So fügen Sie einem Diagramm eine Referenzlinie hinzu:

  1. Rufen Sie in der Google Cloud Console die Seite  Metrics Explorer auf:

    Zum Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.
  3. Wählen Sie einen Ressourcentyp und einen Messwerttyp für das Diagramm aus.
  4. Maximieren Sie im Bereich Anzeige des Diagramms Grenzwertlinie, wählen Sie Grenzwert hinzufügen aus und füllen Sie das Dialogfeld aus.

Röntgen-, Farb- oder Statistikmodus festlegen

Diagramme in Dashboards

Der Widget-Typ eines Diagramms und die Einstellung für den Diagrammmodus bestimmen, wie Daten im Diagramm dargestellt werden. Wenn Sie beispielsweise ein Liniendiagramm erstellen, wird jede Zeitachse durch eine Linie mit einer eindeutigen Farbe dargestellt. Sie können ein Liniendiagramm jedoch so konfigurieren, dass statistische Messwerte wie der Mittelwert und der gleitende Durchschnitt angezeigt werden.

Es gibt drei Diagrammmodi:

  • Im Farbmodus wird jede Zeitachse in einer eindeutigen Farbe dargestellt.
  • Im Statistikmodus werden allgemeine statistische Messwerte für die Daten in einem Diagramm angezeigt.
  • Im Röntgenmodus wird jede Zeitachse in einer transparenten grauen Farbe angezeigt. Die Linien werden alle schwach dargestellt und dort, wo sich die Linien überschneiden oder kreuzen, erscheinen die Punkte heller. Daher ist dieser Modus in Diagrammen mit vielen Linien am nützlichsten. Überlappende Linien erzeugen helle Bänder, die das normale Verhalten innerhalb einer Messwertgruppe anzeigen.

Sie können den Modus von Liniendiagrammen dauerhaft ändern. Sie können den Modus von Linien-, gestapelten Flächen-, gestapelten Balken- und Heatmap-Diagrammen vorübergehend ändern.

So ändern Sie den Modus eines Diagramms vorübergehend:

  1. Öffnen Sie in der Google Cloud Console die Seite Dashboards :

    Dashboards aufrufen

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.
  3. Wählen Sie ein Dashboard aus.

  4. Klicken Sie in der Diagrammsymbolleiste auf  Weitere Optionen und treffen Sie dann eine Auswahl im Menü.

    Ihre Änderungen werden verworfen, wenn das Dashboard neu geladen wird.

So ändern Sie den Modus eines Liniendiagramms dauerhaft:

  1. Öffnen Sie in der Google Cloud Console die Seite Dashboards :

    Dashboards aufrufen

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.
  3. Wählen Sie ein Dashboard aus.
  4. Wählen Sie in der Symbolleiste des Diagramms die Option Bearbeiten aus.
  5. Klicken Sie im Bereich Anzeige auf Diagrammmodus und treffen Sie dann eine Auswahl im Menü.

Metrics Explorer

Der Widget-Typ eines Diagramms und die Einstellung für den Analysemodus bestimmen, wie Daten im Diagramm dargestellt werden. Wenn Sie beispielsweise ein Liniendiagramm erstellen, wird jede Zeitachse durch eine Linie mit einer eindeutigen Farbe dargestellt. Sie können ein Liniendiagramm jedoch so konfigurieren, dass statistische Messwerte wie der Mittelwert und der gleitende Durchschnitt angezeigt werden.

Es gibt drei Analysemodi:

  • Im Standardmodus wird jede Zeitachse in einer eindeutigen Farbe dargestellt.
  • Im Statistikmodus werden allgemeine statistische Messwerte für die Daten in einem Diagramm angezeigt.
  • Im Röntgenmodus wird jede Zeitachse in einer transparenten grauen Farbe angezeigt. Die Linien werden alle schwach dargestellt und dort, wo sich die Linien überschneiden oder kreuzen, erscheinen die Punkte heller. Daher ist dieser Modus in Diagrammen mit vielen Linien am nützlichsten. Überlappende Linien erzeugen helle Bänder, die das normale Verhalten innerhalb einer Messwertgruppe anzeigen.

So ändern Sie den Analysemodus eines Liniendiagramms:

  1. Rufen Sie in der Google Cloud Console die Seite  Metrics Explorer auf:

    Zum Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.
  3. Wählen Sie einen Ressourcentyp und einen Messwerttyp für das Diagramm aus.
  4. Maximieren Sie im Bereich Darstellung des Diagramms Analysemodus und treffen Sie dann eine Auswahl im Menü.

Beispiele

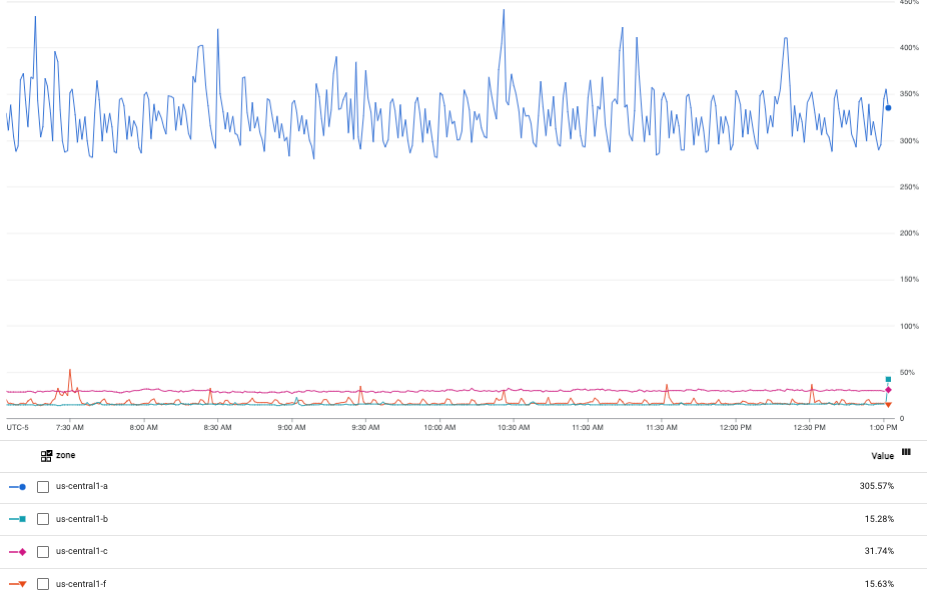

Der folgende Screenshot zeigt ein Diagramm im Farbmodus:

Beispiel für ein Diagramm im Farbmodus

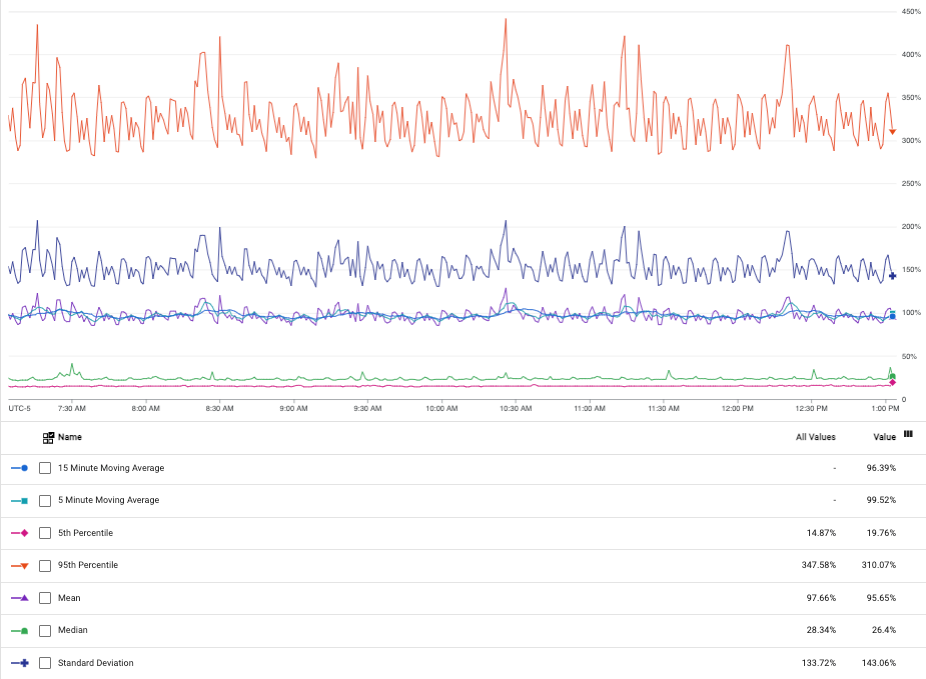

Der folgende Screenshot zeigt das vorherige Diagramm im Statistikmodus:

Diagramm im Statistikmodus

Wenn Sie den Statistikmodus auswählen, werden in der Diagrammlegende verschiedene Statistiken angezeigt, z. B. Mittelwert, Standardabweichung und andere.

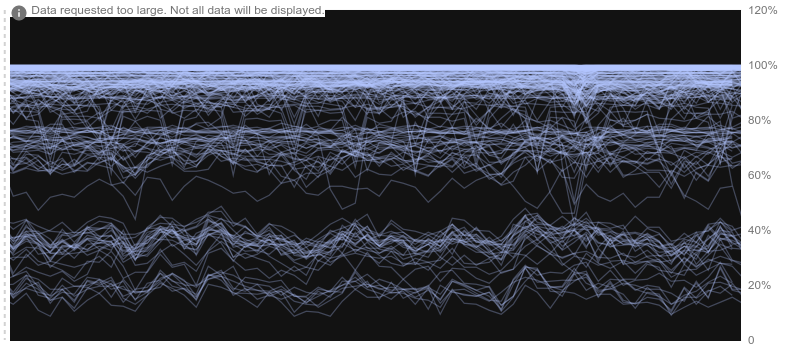

Der folgende Screenshot zeigt ein Diagramm im Röntgenmodus:

Beispiel für ein Diagramm im Röntgenmodus

Im Röntgenmodus werden zentrale Tendenzen und Ausreißer in dichten Grafiken hervorgehoben. Betrachten Sie beispielsweise einen Cluster von Maschinen, die dieselben Daten bereitstellen. Wenn Sie die CPU-Auslastung im gesamten Cluster ansehen, würden Sie erwarten, dass ein Band um die durchschnittliche CPU-Auslastung des Clusters angezeigt wird. Dieses Band zeigt den durchschnittlichen Bereich an und ob der Cluster über- oder unterdimensioniert ist. Sie können den Röntgenmodus auch verwenden, um Server zu identifizieren, die nicht optimal arbeiten.

Y-Achse in eine logarithmische Skala ändern

Mit der Option Logarithmische Skalierung auf der Y-Achse werden die Y-Werte des Diagramms logarithmisch neu skaliert. Sie können die linke Y-Achse, die rechte Y-Achse oder beide Achsen skalieren. Diese Neuskalierung ist nützlich, wenn sich Werte innerhalb eines kleinen Bereichs eng gruppieren. Aktivieren bzw. deaktivieren Sie das Kästchen, um diese Option an- und auszuschalten.

Die folgenden Screenshots zeigen das gleiche Diagramm mit der Standard-Y-Achse und mit einer logarithmisch skalierten Y-Achse.

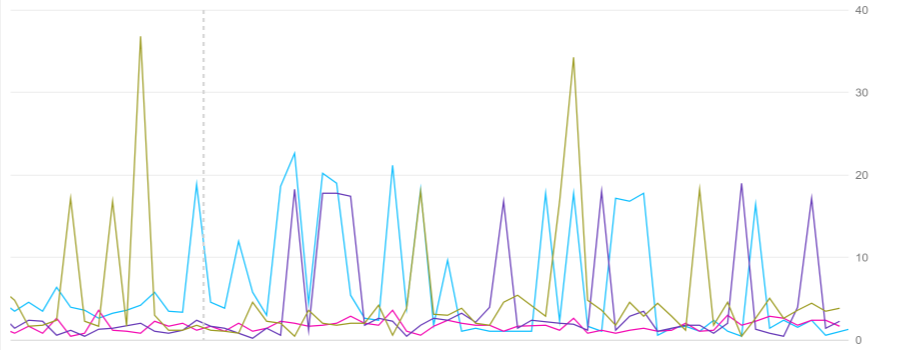

Standard-Y-Achse:

Beispiel für ein Diagramm mit der Standard-Y-Achse

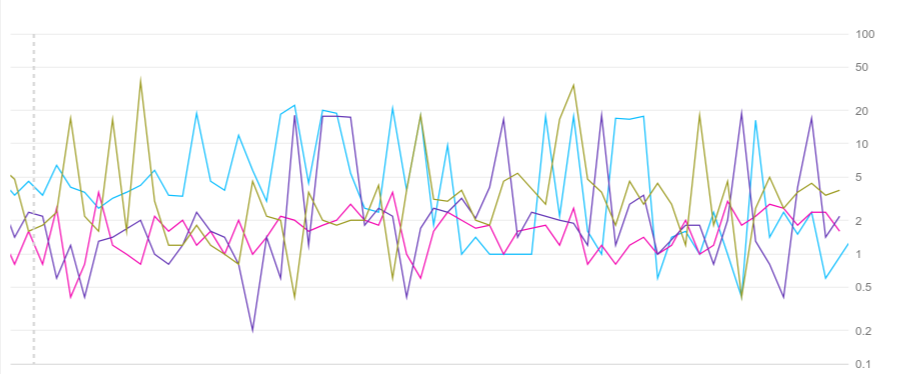

Logarithmisch skalierte Y-Achse:

Beispiel für ein Diagramm mit einer logarithmisch skalierten Y-Achse

Diagramme in Dashboards

So ändern Sie die Y-Achse in eine logarithmische Skala:

  1. Öffnen Sie in der Google Cloud Console die Seite Dashboards :

    Dashboards aufrufen

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.
  3. Wählen Sie ein Dashboard aus.
  4. Wählen Sie in der Symbolleiste des Diagramms die Option Bearbeiten aus.
  5. Klicken Sie im Bereich Anzeige das Kästchen Logarithmische Skalierung auf der Y-Achse an.

Metrics Explorer

So ändern Sie die Y-Achse in eine logarithmische Skala:

  1. Rufen Sie in der Google Cloud Console die Seite  Metrics Explorer auf:

    Zum Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.
  3. Wählen Sie einen Ressourcentyp und einen Messwerttyp für das Diagramm aus.
  4. Maximieren Sie im Bereich Anzeige des Diagramms Skalierung und wählen Sie dann Logarithmische Skalierung auf der Y-Achse aus. Für die linke und rechte Achse stehen verschiedene Optionen zur Verfügung.

API-Modus konfigurieren

Diagramme in Dashboards

Wenn Sie die Konfiguration eines Widgets wie in der Cloud Monitoring API beschrieben aufrufen möchten, klicken Sie auf API-Modus in Konfiguration anzeigen.

Wenn diese Option ausgewählt ist, ist im Konfigurationsbereich für jedes Widget im Dashboard ein Tab mit dem Label API verfügbar. Der API-Modus kann nützlich sein, wenn Sie Ihre Dashboards über die Google Cloud Console und die Cloud Monitoring API verwalten.

Metrics Explorer

Nicht verfügbar.
