Legenden konfigurieren

In den Diagrammlegenden in Cloud Monitoring können Sie Messwerte zu einem ausgewählten Zeitpunkt prüfen, Ressourcen- und Messwertlabels in konfigurierbaren Spalten ansehen und Zeitreihen sortieren. In einer maximierten Legende auf einem benutzerdefinierten Dashboard, können Sie auch temporäre Filter anwenden oder ressourcenspezifische Dashboardsöffnen.

Legenden anzeigen und ausblenden

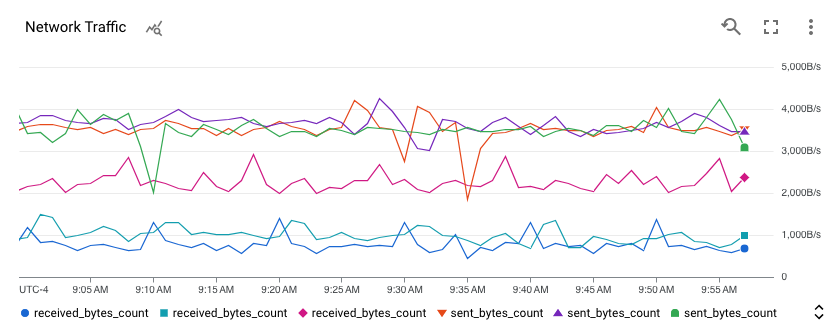

Standardmäßig werden in der Legende auf einem Dashboard nur die farbigen Punkte angezeigt, die den Linien im Diagramm entsprechen. Der folgende Screenshot zeigt ein Diagramm auf einem Dashboard mit der Standardlegende:

Bei Diagrammen auf Dashboards können Sie die Legende auch maximieren, um weitere Details wie konfigurierbare Datenspalten und eine Spalte Wert zu sehen. In der Spalte Wert werden die Werte für den dargestellten Messwert angezeigt. In anderen Spalten werden die Werte der ausgewählten Messwert- oder Ressourcenlabels angezeigt. Der gestrichelte Balken im Diagramm gibt den Zeitpunkt an, für den Werte angezeigt werden.

Diagramme in Dashboards

Sie können die Legenden aller Diagramme auf einem Dashboard oder die Legende jedes Diagramms einzeln ein- oder ausblenden:

• Wenn Sie die Legenden aller Diagramme auf einem Dashboard ein- oder ausblenden möchten, klicken Sie in der Dashboard-Symbolleiste auf Einstellungen und wählen Sie dann Zusammengefasst oder Tabelle aus.
• Wenn Sie die Legende eines bestimmten Diagramms ein- oder ausblenden möchten, klicken Sie auf Legende maximieren oder wählen Sie in den Weitere Diagrammoptionen die Option Diagrammlegende maximieren aus.

Metrics Explorer

• Wenn Sie die vollständige Legende eines Diagramms sehen möchten, wählen Sie auf dem Button Diagramm Tabelle Beides die Option Beides aus.
• Wenn Sie die vollständige Legende eines Diagramms ausblenden möchten, wählen Sie auf dem Button Diagramm Tabelle Beides die Option Diagramm aus.

Legenden für Diagramme, in denen mehrere Messwerttypen angezeigt werden, sind möglicherweise schwer zu interpretieren. Standardmäßig werden die Legendenspalten aus den Messwert- und Ressourcenlabels für den dargestellten Messwerttyp ausgewählt. Wenn ein Diagramm mehrere Messwerttypen enthält, kann es sein, dass eine bestimmte Legendenspalte für eine bestimmte Zeitreihe nicht aussagekräftig ist.

• Beispiel: Ein Diagramm zeigt die Anzahl der in virtuelle Maschinen (VMs) geschriebenen und die Anzahl der aus VMs gelesenen Bytes. Angenommen, die Daten zu den gelesenen Bytes sind nach der Zone us-central1-a gefiltert. Die Legende enthält eine Spalte zone und die Werte in dieser Spalte können von us-central1-a abweichen. Das liegt daran, dass der Messwerttyp für die geschriebenen Bytes ein Label zone enthält und die Messwertdaten nicht nach Zone gefiltert wurden.

• Beispiel: Ein Diagramm zeigt die Anzahl der in VMs geschriebenen Bytes und die CPU-Auslastung für diese Instanzen. Die Legende enthält Spalten für den Festplattentyp und den Speichertyp. Die Werte für diese Labels sind jedoch für die Zeitreihe der CPU-Auslastung leer. Das liegt daran, dass der Messwerttyp für die CPU-Auslastung diese Labels nicht unterstützt.

Legendenspalten auswählen

Wenn Sie die in der Legende angezeigten Spalten ändern möchten, maximieren Sie die Legende und klicken Sie dann auf Legendenspalten. Wenn Sie auf den Button klicken, wird ein Konfigurationsfenster angezeigt. In diesem Fenster werden die Messwert- und Ressourcenlabel aufgelistet, die als Spalten angezeigt werden können. Für Spalten, die immer angezeigt werden müssen, ist dieses Kästchen deaktiviert. Der folgende Screenshot zeigt den Button Spalten und das Konfigurationsfenster für eine bestimmte Legende:

Während das Diagramm erzeugt wird, wählt das System heuristisch einen Satz von Labels aus, die standardmäßig angezeigt werden sollen. Sie können Spalten mit Labels auswählen oder deren Inhalte löschen. Die Einträge für Spalten, die immer angezeigt werden müssen, üblicherweise etwa die Spalte Wert, sind ausgegraut und deren Inhalte können nicht entfernt werden. Wenn Sie die Konfiguration ändern, müssen Sie mindestens ein Messwert- oder Ressourcenlabel ausgewählt haben.

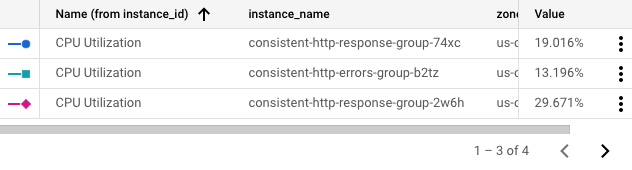

Die Legende zeigt eine Scrollleiste an, wenn viele Spalten angezeigt werden müssen. Die Zeilen werden paginiert, wenn viele Zeitreihen angezeigt werden müssen. Der folgende Screenshot zeigt eine Legende mit einer Scrollleiste und Pfeilen zum Navigieren durch die Seiten:

Legendenzeilen sortieren

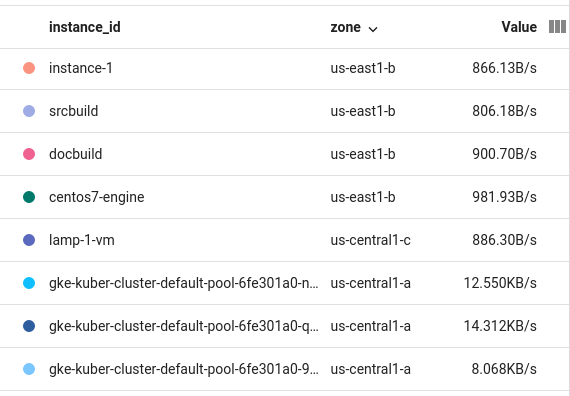

Sie können die Zeilen der Legende nach jeder Spalte sortieren. Zeilen können in aufsteigender oder absteigender Reihenfolge sortiert werden. Um eine Zeile zu sortieren, klicken Sie auf den Zeilenkopf. In der zuletzt sortierten Spalte wird ein Pfeil angezeigt, der die Sortierreihenfolge angibt. Der folgende Screenshot zeigt eine Legende, die in absteigender Reihenfolge nach Zonen sortiert wurde:

Legenden im Modus „Mit früheren Daten vergleichen“

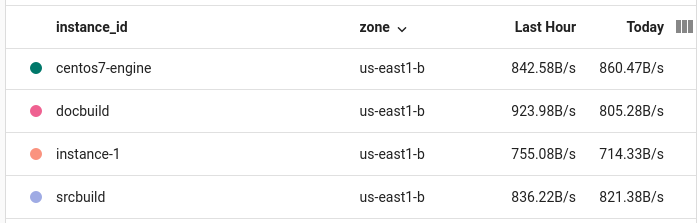

Wenn Sie in einem Diagramm den Modus Mit früheren Daten vergleichen verwenden, wird die Legende so geändert, dass sie eine zweite Spalte mit Werten enthält. Die aktuelle Spalte Wert wird zu Heute und die Spalte für vergangene Werte wird entsprechend benannt, z. B. mit Letzte Woche. Der folgende Screenshot zeigt eine Legende für eine Tabelle, die aktuelle Daten mit denen der letzten Stunde vergleicht:

Namen einer Legendenspalte konfigurieren

Im Feld Legendenalias können Sie eine benutzerdefinierte Beschreibung für die Zeitreihe in Ihrem Diagramm eingeben. Diese Beschreibungen werden in der Kurzinfo für das Diagramm und in der Diagrammlegende in der Spalte Name angezeigt. Standardmäßig werden die Beschreibungen in der Legende aus den Werten verschiedener Labels in Ihrer Zeitreihe erstellt. Da das System die Labels auswählt, sind die Ergebnisse für Sie möglicherweise nicht hilfreich. Verwenden Sie dieses Feld, um eine Vorlage für Beschreibungen zu erstellen.

Sie können im Feld Legendenalias Nur-Text und Vorlagen eingeben. Wenn Sie eine Vorlage hinzufügen, fügen Sie einen Ausdruck hinzu, der ausgewertet wird, wenn die Legende angezeigt wird.

So fügen Sie einem Diagramm eine Legendenvorlage hinzu:

1. Maximieren Sie im Bereich Anzeige die Option Legendenalias.
2. Klicken Sie auf Vorschläge für Vorlagenvariablen anzeigen und wählen Sie einen Eintrag aus dem Menü aus. Wenn Sie beispielsweise zone auswählen, wird die Vorlage ${resource.labels.zone} hinzugefügt.

Der folgende Screenshot zeigt beispielsweise eine Legendenvorlage, die nur Text und den Ausdruck ${resource.labels.zone} enthält:

In der Diagrammlegende werden die aus der Vorlage generierten Werte in einer Spalte mit der Überschrift Name und in der Kurzinfo angezeigt:

Sie können die Legendenvorlage so konfigurieren, dass sie mehrere Textstrings und Vorlagen enthält. Der verfügbare Platz der Kurzinfo ist jedoch begrenzt.

Auf ressourcenspezifische Dashboards zugreifen

Diese Funktion ist verfügbar, wenn Sie Diagramme auf Dashboards ansehen. Sie ist nicht verfügbar, wenn Sie den Metrics Explorer verwenden.

Wenn Sie eine Zeitreihe ansehen, möchten Sie möglicherweise weitere Informationen zur Ressource sehen, für die diese Zeitreihe geschrieben wurde. Bei einigen Ressourcen können Sie über Optionen in der Legende eines Diagramms zur Verwaltungsseite dieser Ressource wechseln.

So rufen Sie die Verwaltungsseite einer Ressource auf:

1. Öffnen Sie in der Google Cloud Console die  Dashboards Seite:

   Zu Dashboards

   Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.
3. Wählen Sie ein Dashboard aus und rufen Sie dann das Diagramm oder die Tabelle auf, in dem bzw. der die gewünschte Zeitreihe angezeigt wird.
4. Wenn Sie eine Tabelle ansehen, scrollen Sie durch die Tabelle, bis Sie die gewünschte Zeile finden. Gehen Sie dann zur Spalte mit dem numerischen Wert, klicken Sie auf Aktionen für diese Zeitreihe und wählen Sie dann Verwalten aus.

5. Wenn Sie ein Diagramm ansehen, gehen Sie so vor:

   1. Klicken Sie im Diagramm auf  Legende maximieren.
   2. Scrollen Sie in der Legende, bis Sie die gewünschte Zeitreihe finden, klicken Sie auf Aktionen für diese Zeitreihe und wählen Sie Verwalten aus.

Im Folgenden finden Sie eine unvollständige Liste der Ressourcen, auf deren Verwaltungsseite Sie über die Legendenoptionen zugreifen können:

• BigQuery-Datasets
• Cloud Storage-Buckets
• Compute Engine-Laufwerke und ‑Instanzen
• Google Kubernetes Engine-Cluster, ‑Container, ‑Knoten und ‑Pods
• Externe Application Load Balancer
• Pub/Sub-Abos und ‑Themen
• Cloud Spanner-Instanzen
