מדדים של Managed Service for Apache Spark

Cloud Monitoring מאפשר לראות את נתוני הביצועים, זמן הפעולה התקינה והתקינות הכללית של אפליקציות מבוססות-ענן. ‫Google Cloud Observability אוסף ומטמיע מדדים, אירועים ומטא-נתונים מאשכולות של Managed Service for Apache Spark, כולל מדדים של HDFS,‏ YARN, משימות ופעולות לכל אשכול, כדי ליצור תובנות באמצעות לוחות בקרה וטבלאות (ראו מעקב אחרי מדדים של Managed Service for Apache Spark).

איסוף מדדים של משאבים ב-Managed Service for Apache Spark

‫Monitoring אוסף מדדים שקשורים למשאבים הבאים של Managed Service for Apache Spark:

  • שירות מנוהל בענן לאשכול Apache Spark
  • שירות מנוהל בענן למשימות Apache Spark
  • שירות מנוהל בענן ל-Apache Spark Batch
  • שירות מנוהל בענן ל-Apache Spark Session

מדדי המשאבים של Managed Service for Apache Spark נאספים בפורמט הבא: dataproc.googleapis.com/RESOURCE/METRIC, וכוללים את האוסף של כמה מדדי OSS.

הצגת מדדי משאבים של Managed Service for Apache Spark

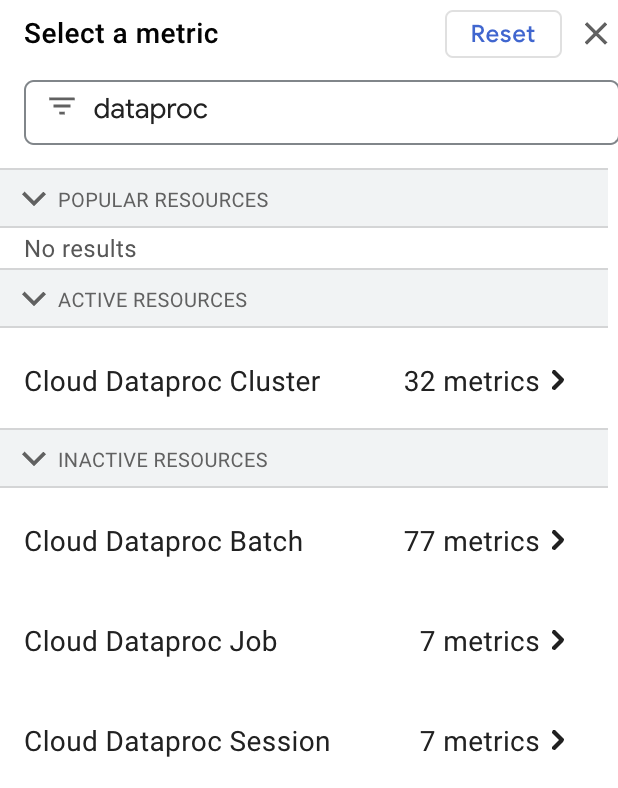

אפשר לבחור ולראות את מדדי המשאבים של Managed Service for Apache Spark ב-Metrics Explorer. לשם כך, מקלידים dataproc בתיבה Filter by resource or metric name ואז בוחרים משאב מסוג Cloud Managed Service for Apache Spark.

איסוף מדדים מותאמים אישית

כשיוצרים אשכול של Managed Service for Apache Spark, אפשר להפעיל את איסוף המדדים ממקור אחד או יותר של מדדים מותאמים אישית. מכל מקור מדדים מופעל נאספת קבוצת מדדי הערכה, אלא אם מציינים את המדדים שרוצים לאסוף ממקור מדדים (מדדים שצוינו על ידי המשתמש נקראים 'שינויים מברירת המחדל' של מדדים).

מדדי OSS מותאמים אישית נאספים בפורמט הבא: custom.googleapis.com/OSS_COMPONENT/METRIC

דוגמאות למדדים מותאמים אישית של OSS:

custom.googleapis.com/spark/driver/DAGScheduler/job/allJobs
custom.googleapis.com/hiveserver2/memory/MaxNonHeapMemory

הפעלת איסוף של מדדים מותאמים אישית

אתם יכולים להשתמש ב-Google Cloud CLI או ב-Dataproc API כדי להפעיל את האיסוף של מדדים בהתאמה אישית ממקור מדדים אחד או יותר.

‫CLI של gcloud

איסוף מדדים מותאמים אישית

משתמשים בדגל gcloud dataproc clusters create --metric-sources כדי להפעיל את האיסוף של מדדים מותאמים אישית ממקור מדדים אחד או יותר.

gcloud dataproc clusters create cluster-name \
    --metric-sources=METRIC_SOURCE(s) \
    ... other flags

הערות:

שינוי של איסוף מדדים

אפשר להוסיף את הדגל --metric-overrides או --metric-overrides-file כדי להפעיל את איסוף הנתונים של מדדים מותאמים אישית אחד או יותר ממקור מדדים אחד או יותר.

  • אפשר לציין כל אחד מהמדדים המותאמים אישית כמדד חלופי לאיסוף. ערכים של מדדים שמוגדרים כערכי ברירת מחדל הם תלויי אותיות רישיות, וצריך לספק אותם, אם רלוונטי, בפורמט CamelCase.

    דוגמאות:

    • sparkHistoryServer:JVM:Memory:NonHeapMemoryUsage.committed
    • hiveserver2:JVM:Memory:NonHeapMemoryUsage.used
    • yarn:ResourceManager:JvmMetrics:MemHeapMaxM
  • רק המדדים שצוינו כחריגים ייאספו ממקור מדדים נתון. לדוגמה, אם מדד אחד או יותר spark:executive מופיעים כהחלפות של מדדים, לא יתבצע איסוף של מדדים אחרים SPARK. האיסוף של מדדים מותאמים אישית ממקורות אחרים של מדדים לא מושפע. לדוגמה, אם שני מקורות המדדים SPARK ו-YARN מופעלים, ומוגדרים שינויים רק למדדי Spark, המערכת תאסוף את קבוצת המדדים המופעלת הרגילה של YARN.
  • צריך להפעיל את המקור של שינוי ברירת המחדל שצוין למדד. לדוגמה, אם מציינים מדד אחד או יותר של spark:driver כהחלפה של מדד, צריך להפעיל את מקור המדד spark (--metric-sources=spark).

רשימת מדדים לשינוי

gcloud dataproc clusters create cluster-name \
    --metric-sources=METRIC_SOURCE(s) \
    --metric-overrides=LIST_OF_METRIC_OVERRIDES \
    ... other flags

הערות:

  • ‫--metric-sources: חובה כדי להפעיל איסוף של מדדים מותאמים אישית. מציינים מקור מדד אחד או יותר מהמקורות הבאים: spark, flink, hdfs, yarn, spark-history-server, hiveserver2, hivemetastore, ו- monitoring-agent-defaults. שם המקור של המדד לא תלוי באותיות רישיות או קטנות. לדוגמה, אפשר להשתמש ב-yarn או ב-YARN.
  • ‫--metric-overrides: מספקים רשימה של מדדים בפורמט הבא:

    METRIC_SOURCE:INSTANCE:GROUP:METRIC

    דוגמה:--metric-overrides=sparkHistoryServer:JVM:Memory:NonHeapMemoryUsage.committed

    הדגל הזה הוא חלופה לדגל --metric-overrides-file, ואי אפשר להשתמש בו יחד עם הדגל הזה.

קובץ של מדדים לביטול

gcloud dataproc clusters create cluster-name \
    --metric-sources=METRIC-SOURCE(s) \
    --metric-overrides-file=METRIC_OVERRIDES_FILENAME \
    ... other flags

הערות:

  • ‫--metric-sources: חובה כדי להפעיל איסוף של מדדים מותאמים אישית. מציינים מקור מדד אחד או יותר מהמקורות הבאים: spark, flink, hdfs, yarn, spark-history-server, hiveserver2, hivemetastore, ו- monitoring-agent-defaults. שם המקור של המדד לא תלוי באותיות רישיות או קטנות. לדוגמה, אפשר להשתמש ב-yarn או ב-YARN.
  • ‫--metric-overrides-file: מציינים קובץ מקומי או קובץ ב-Cloud Storage‏ (gs://bucket/filename) שמכיל מדד אחד או יותר בפורמט הבא:

    METRIC_SOURCE:INSTANCE:GROUP:METRIC

    במקרים המתאימים, צריך להשתמש בפורמט CamelCase.

    דוגמאות:

    • --metric-overrides-file=gs://my-bucket/my-filename.txt
    • --metric-overrides-file=./local-directory/local-filename.txt

      הדגל הזה הוא חלופה לדגל --metric-overrides, ואי אפשר להשתמש בו יחד עם הדגל הזה.

‫API בארכיטקטורת REST

משתמשים ב-DataprocMetricConfig כחלק מבקשת clusters.create כדי להפעיל את איסוף המדדים המותאמים אישית. הערה: ‫monitoring-agent-defaults לא זמין באשכולות של גרסת תמונה 2.2 ואילך, אלא אם מותקן סוכן תפעול.

הצגת מדדים מותאמים אישית

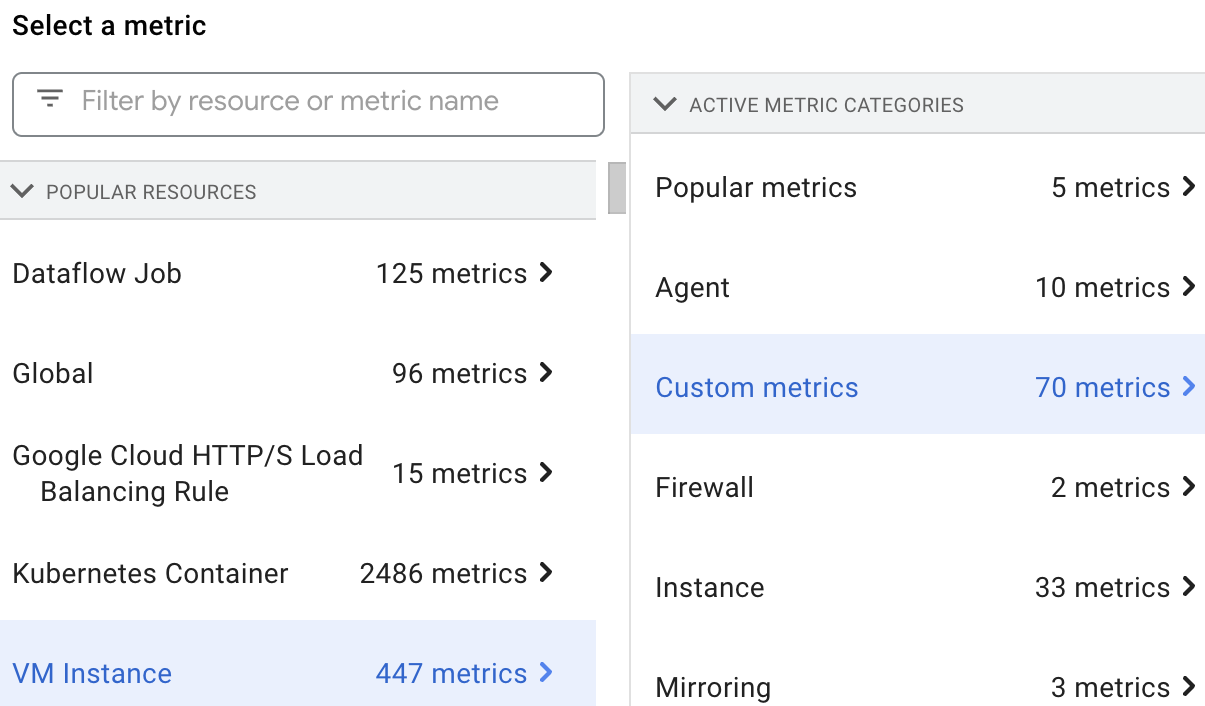

אפשר לבחור את מדדי המשאבים של Managed Service for Apache Spark ולראות אותם בMetrics Explorer. לשם כך, בוחרים את המשאב VM Instance ואז בוחרים באפשרות Custom metrics.

מדדים מותאמים אישית

אפשר להפעיל את Managed Service for Apache Spark כדי לאסוף את המדדים המותאמים אישית שמפורטים בטבלאות הבאות.

  • העמודה Enabled metrics מסומנת ב-y אם Managed Service for Apache Spark אוסף את המדד כשמפעילים את מקור המדד המשויך.

  • אפשר להפעיל איסוף של כל אחד מהמדדים שמופיעים במקור המדדים, אם מבטלים את ההגדרה של איסוף קבוצת המדדים המופעלת שמוגדרת כברירת מחדל למקור המדדים (ראו הפעלה של איסוף מדדים מותאמים אישית).

  • ‫Managed Service for Apache Spark משתמש בסוכן המעקב כדי לאסוף מדדים. הפעלת מקור מדדים כלשהו מאפשרת את איסוף מדדי הסוכן. המדדים האלה לא מחויבים למשתמשים. שירות Managed Service for Apache Spark משתמש בהם כדי לאבחן בעיות באיסוף המדדים.

מדדי Hadoop

מדדי HDFS

בטבלה הבאה מפורטים מדדי HDFS והשמות שלהם ב-Metrics Explorer.

מדד שם הכלי Metrics Explorer מדדים מופעלים
hdfs:NameNode:FSNamesystem:CapacityTotalGB dfs/FSNamesystem/CapacityTotalGB y
hdfs:NameNode:FSNamesystem:CapacityUsedGB dfs/FSNamesystem/CapacityUsedGB y
hdfs:NameNode:FSNamesystem:CapacityRemainingGB dfs/FSNamesystem/CapacityRemainingGB y
hdfs:NameNode:FSNamesystem:FilesTotal dfs/FSNamesystem/FilesTotal y
hdfs:NameNode:FSNamesystem:MissingBlocks dfs/FSNamesystem/MissingBlocks n
hdfs:NameNode:FSNamesystem:ExpiredHeartbeats dfs/FSNamesystem/ExpiredHeartbeats n
hdfs:NameNode:FSNamesystem:TransactionsSinceLastCheckpoint dfs/FSNamesystem/TransactionsSinceLastCheckpoint n
hdfs:NameNode:FSNamesystem:TransactionsSinceLastLogRoll dfs/FSNamesystem/TransactionsSinceLastLogRoll n
hdfs:NameNode:FSNamesystem:LastWrittenTransactionId dfs/FSNamesystem/LastWrittenTransactionId n
hdfs:NameNode:FSNamesystem:CapacityTotal dfs/FSNamesystem/CapacityTotal n
hdfs:NameNode:FSNamesystem:CapacityUsed dfs/FSNamesystem/CapacityUsed n
hdfs:NameNode:FSNamesystem:CapacityRemaining dfs/FSNamesystem/CapacityRemaining n
hdfs:NameNode:FSNamesystem:CapacityUsedNonDFS dfs/FSNamesystem/CapacityUsedNonDFS n
hdfs:NameNode:FSNamesystem:TotalLoad dfs/FSNamesystem/TotalLoad n
hdfs:NameNode:FSNamesystem:SnapshottableDirectories dfs/FSNamesystem/SnapshottableDirectories n
hdfs:NameNode:FSNamesystem:Snapshots dfs/FSNamesystem/Snapshots n
hdfs:NameNode:FSNamesystem:BlocksTotal dfs/FSNamesystem/BlocksTotal n
hdfs:NameNode:FSNamesystem:PendingReplicationBlocks dfs/FSNamesystem/PendingReplicationBlocks n
hdfs:NameNode:FSNamesystem:UnderReplicatedBlocks dfs/FSNamesystem/UnderReplicatedBlocks n
hdfs:NameNode:FSNamesystem:CorruptBlocks dfs/FSNamesystem/CorruptBlocks n
hdfs:NameNode:FSNamesystem:ScheduledReplicationBlocks dfs/FSNamesystem/ScheduledReplicationBlocks n
hdfs:NameNode:FSNamesystem:PendingDeletionBlocks dfs/FSNamesystem/PendingDeletionBlocks n
hdfs:NameNode:FSNamesystem:ExcessBlocks dfs/FSNamesystem/ExcessBlocks n
hdfs:NameNode:FSNamesystem:PostponedMisreplicatedBlocks dfs/FSNamesystem/PostponedMisreplicatedBlocks n
hdfs:NameNode:FSNamesystem:PendingDataNodeMessageCount dfs/FSNamesystem/PendingDataNodeMessageCount n
hdfs:NameNode:FSNamesystem:MillisSinceLastLoadedEdits dfs/FSNamesystem/MillisSinceLastLoadedEdits n
hdfs:NameNode:FSNamesystem:BlockCapacity dfs/FSNamesystem/BlockCapacity n
hdfs:NameNode:FSNamesystem:StaleDataNodes dfs/FSNamesystem/StaleDataNodes n
hdfs:NameNode:FSNamesystem:TotalFiles dfs/FSNamesystem/TotalFiles n
hdfs:NameNode:JvmMetrics:MemHeapUsedM dfs/jvm/MemHeapUsedM n
hdfs:NameNode:JvmMetrics:MemHeapCommittedM dfs/jvm/MemHeapCommittedM n
hdfs:NameNode:JvmMetrics:MemHeapMaxM dfs/jvm/MemHeapMaxM n
hdfs:NameNode:JvmMetrics:MemMaxM dfs/jvm/MemMaxM n

מדדי YARN

בטבלה הבאה מפורטים מדדי YARN והשמות התואמים שלהם ב-Metrics Explorer.

מדד שם הכלי Metrics Explorer מדדים מופעלים
yarn:ResourceManager:ClusterMetrics:NumActiveNMs yarn/ClusterMetrics/NumActiveNMs y
yarn:ResourceManager:ClusterMetrics:NumDecommissionedNMs yarn/ClusterMetrics/NumDecommissionedNMs n
yarn:ResourceManager:ClusterMetrics:NumLostNMs yarn/ClusterMetrics/NumLostNMs n
yarn:ResourceManager:ClusterMetrics:NumUnhealthyNMs yarn/ClusterMetrics/NumUnhealthyNMs n
yarn:ResourceManager:ClusterMetrics:NumRebootedNMs yarn/ClusterMetrics/NumRebootedNMs n
yarn:ResourceManager:QueueMetrics:running_0 yarn/QueueMetrics/running_0 y
yarn:ResourceManager:QueueMetrics:running_60 yarn/QueueMetrics/running_60 y
yarn:ResourceManager:QueueMetrics:running_300 yarn/QueueMetrics/running_300 y
yarn:ResourceManager:QueueMetrics:running_1440 yarn/QueueMetrics/running_1440 y
yarn:ResourceManager:QueueMetrics:AppsSubmitted yarn/QueueMetrics/AppsSubmitted y
yarn:ResourceManager:QueueMetrics:AvailableMB yarn/QueueMetrics/AvailableMB y
yarn:ResourceManager:QueueMetrics:PendingContainers yarn/QueueMetrics/PendingContainers y
yarn:ResourceManager:QueueMetrics:AppsRunning yarn/QueueMetrics/AppsRunning n
yarn:ResourceManager:QueueMetrics:AppsPending yarn/QueueMetrics/AppsPending n
yarn:ResourceManager:QueueMetrics:AppsCompleted yarn/QueueMetrics/AppsCompleted n
yarn:ResourceManager:QueueMetrics:AppsKilled yarn/QueueMetrics/AppsKilled n
yarn:ResourceManager:QueueMetrics:AppsFailed yarn/QueueMetrics/AppsFailed n
yarn:ResourceManager:QueueMetrics:AllocatedMB yarn/QueueMetrics/AllocatedMB n
yarn:ResourceManager:QueueMetrics:AllocatedVCores yarn/QueueMetrics/AllocatedVCores n
yarn:ResourceManager:QueueMetrics:AllocatedContainers yarn/QueueMetrics/AllocatedContainers n
yarn:ResourceManager:QueueMetrics:AggregateContainersAllocated yarn/QueueMetrics/AggregateContainersAllocated n
yarn:ResourceManager:QueueMetrics:AggregateContainersReleased yarn/QueueMetrics/AggregateContainersReleased n
yarn:ResourceManager:QueueMetrics:AvailableVCores yarn/QueueMetrics/AvailableVCores n
yarn:ResourceManager:QueueMetrics:PendingMB yarn/QueueMetrics/PendingMB n
yarn:ResourceManager:QueueMetrics:PendingVCores yarn/QueueMetrics/PendingVCores n
yarn:ResourceManager:QueueMetrics:ReservedMB yarn/QueueMetrics/ReservedMB n
yarn:ResourceManager:QueueMetrics:ReservedVCores yarn/QueueMetrics/ReservedVCores n
yarn:ResourceManager:QueueMetrics:ReservedContainers yarn/QueueMetrics/ReservedContainers n
yarn:ResourceManager:QueueMetrics:ActiveUsers yarn/QueueMetrics/ActiveUsers n
yarn:ResourceManager:QueueMetrics:ActiveApplications yarn/QueueMetrics/ActiveApplications n
yarn:ResourceManager:QueueMetrics:FairShareMB yarn/QueueMetrics/FairShareMB n
yarn:ResourceManager:QueueMetrics:FairShareVCores yarn/QueueMetrics/FairShareVCores n
yarn:ResourceManager:QueueMetrics:MinShareMB yarn/QueueMetrics/MinShareMB n
yarn:ResourceManager:QueueMetrics:MinShareVCores yarn/QueueMetrics/MinShareVCores n
yarn:ResourceManager:QueueMetrics:MaxShareMB yarn/QueueMetrics/MaxShareMB n
yarn:ResourceManager:QueueMetrics:MaxShareVCores yarn/QueueMetrics/MaxShareVCores n
yarn:ResourceManager:JvmMetrics:MemHeapUsedM yarn/jvm/MemHeapUsedM n
yarn:ResourceManager:JvmMetrics:MemHeapCommittedM yarn/jvm/MemHeapCommittedM n
yarn:ResourceManager:JvmMetrics:MemHeapMaxM yarn/jvm/MemHeapMaxM n
yarn:ResourceManager:JvmMetrics:MemMaxM yarn/jvm/MemMaxM n

מדדי Spark

בטבלאות הבאות מפורטים מדדי Spark והשמות שלהם ב-Metrics Explorer.

מדדים של מנהל התקן Spark

בטבלה הבאה מפורטים מדדי ה-driver של Spark והשמות התואמים שלהם ב-Metrics Explorer.

מדד שם הכלי Metrics Explorer מדדים מופעלים
spark:driver:BlockManager:disk.diskSpaceUsed_MB spark/driver/BlockManager/disk/diskSpaceUsed_MB y
spark:driver:BlockManager:memory.maxMem_MB spark/driver/BlockManager/memory/maxMem_MB y
spark:driver:BlockManager:memory.memUsed_MB spark/driver/BlockManager/memory/memUsed_MB y
spark:driver:DAGScheduler:job.allJobs spark/driver/DAGScheduler/job/allJobs y
spark:driver:DAGScheduler:stage.failedStages spark/driver/DAGScheduler/stage/failedStages y
spark:driver:DAGScheduler:stage.waitingStages spark/driver/DAGScheduler/stage/waitingStages y

מדדים של Spark executor

בטבלה הבאה מפורטים מדדי ה-executor של Spark והשמות שלהם ב-Metrics Explorer.

מדד שם הכלי Metrics Explorer מדדים מופעלים
spark:executor:executor:bytesRead spark/executor/bytesRead y
spark:executor:executor:bytesWritten spark/executor/bytesWritten y
spark:executor:executor:cpuTime spark/executor/cpuTime y
spark:executor:executor:diskBytesSpilled spark/executor/diskBytesSpilled y
spark:executor:executor:recordsRead spark/executor/recordsRead y
spark:executor:executor:recordsWritten spark/executor/recordsWritten y
spark:executor:executor:runTime spark/executor/runTime y
spark:executor:executor:shuffleRecordsRead spark/executor/shuffleRecordsRead y
spark:executor:executor:shuffleRecordsWritten spark/executor/shuffleRecordsWritten y

בטבלה הבאה מפורטים מדדי Flink והשמות שלהם ב-Metrics Explorer.

מדד שם הכלי Metrics Explorer מדדים מופעלים
flink:jobmanager:numRegisteredTaskManagers flink/jobmanager/numRegisteredTaskManagers n
flink:jobmanager:numRunningJobs flink/jobmanager/numRunningJobs n
flink:jobmanager:Status.JVM.ClassLoader.ClassesLoaded flink/jobmanager/Status.JVM.ClassLoader.ClassesLoaded n
flink:jobmanager:Status.JVM.ClassLoader.ClassesUnloaded flink/jobmanager/Status.JVM.ClassLoader.ClassesUnloaded n
flink:jobmanager:Status.JVM.CPU.Load flink/jobmanager/Status.JVM.CPU.Load n
flink:jobmanager:Status.JVM.CPU.Time flink/jobmanager/Status.JVM.CPU.Time y
flink:jobmanager:Status.JVM.GarbageCollector.PSMarkSweep.Count flink/jobmanager/Status.JVM.GarbageCollector.PSMarkSweep.Count n
flink:jobmanager:Status.JVM.GarbageCollector.PSMarkSweep.Time flink/jobmanager/Status.JVM.GarbageCollector.PSMarkSweep.Time n
flink:jobmanager:Status.JVM.GarbageCollector.PSScavenge.Count flink/jobmanager/Status.JVM.GarbageCollector.PSScavenge.Count n
flink:jobmanager:Status.JVM.GarbageCollector.PSScavenge.Time flink/jobmanager/Status.JVM.GarbageCollector.PSScavenge.Time n
flink:jobmanager:Status.JVM.Memory.Direct.Count flink/jobmanager/Status.JVM.Memory.Direct.Count y
flink:jobmanager:Status.JVM.Memory.Direct.MemoryUsed flink/jobmanager/Status.JVM.Memory.Direct.MemoryUsed y
flink:jobmanager:Status.JVM.Memory.Direct.TotalCapacity flink/jobmanager/Status.JVM.Memory.Direct.TotalCapacity y
flink:jobmanager:Status.JVM.Memory.Heap.Committed flink/jobmanager/Status.JVM.Memory.Heap.Committed y
flink:jobmanager:Status.JVM.Memory.Heap.Max flink/jobmanager/Status.JVM.Memory.Heap.Max y
flink:jobmanager:Status.JVM.Memory.Heap.Used flink/jobmanager/Status.JVM.Memory.Heap.Used y
flink:jobmanager:Status.JVM.Memory.Mapped.Count flink/jobmanager/Status.JVM.Memory.Mapped.Count y
flink:jobmanager:Status.JVM.Memory.Mapped.MemoryUsed flink/jobmanager/Status.JVM.Memory.Mapped.MemoryUsed y
flink:jobmanager:Status.JVM.Memory.Mapped.TotalCapacity flink/jobmanager/Status.JVM.Memory.Mapped.TotalCapacity y
flink:jobmanager:Status.JVM.Memory.Metaspace.Committed flink/jobmanager/Status.JVM.Memory.Metaspace.Committed n
flink:jobmanager:Status.JVM.Memory.Metaspace.Max flink/jobmanager/Status.JVM.Memory.Metaspace.Max n
flink:jobmanager:Status.JVM.Memory.Metaspace.Used flink/jobmanager/Status.JVM.Memory.Metaspace.Used n
flink:jobmanager:Status.JVM.Memory.NonHeap.Committed flink/jobmanager/Status.JVM.Memory.NonHeap.Committed n
flink:jobmanager:Status.JVM.Memory.NonHeap.Max flink/jobmanager/Status.JVM.Memory.NonHeap.Max n
flink:jobmanager:Status.JVM.Memory.NonHeap.Used flink/jobmanager/Status.JVM.Memory.NonHeap.Used n
flink:jobmanager:Status.JVM.Threads.Count flink/jobmanager/Status.JVM.Threads.Count n
flink:jobmanager:taskSlotsAvailable flink/jobmanager/taskSlotsAvailable y
flink:jobmanager:taskSlotsTotal flink/jobmanager/taskSlotsTotal y
flink:operator:numRecordsIn flink/operator/numRecordsIn n
flink:operator:numRecordsInPerSecond.count flink/operator/numRecordsInPerSecond.count n
flink:operator:numRecordsInPerSecond.rate flink/operator/numRecordsInPerSecond.rate n
flink:operator:numRecordsOut flink/operator/numRecordsOut n
flink:operator:numRecordsOutPerSecond.count flink/operator/numRecordsOutPerSecond.count n
flink:operator:numRecordsOutPerSecond.rate flink/operator/numRecordsOutPerSecond.rate n
flink:operator:numSplitsProcessed flink/operator/numSplitsProcessed n
flink:task:buffers.inPoolUsage flink/task/buffers.inPoolUsage n
flink:task:buffers.inputExclusiveBuffersUsage flink/task/buffers.inputExclusiveBuffersUsage n
flink:task:buffers.inputFloatingBuffersUsage flink/task/buffers.inputFloatingBuffersUsage n
flink:task:buffers.inputQueueLength flink/task/buffers.inputQueueLength n
flink:task:buffers.outPoolUsage flink/task/buffers.outPoolUsage n
flink:task:buffers.outputQueueLength flink/task/buffers.outputQueueLength n
flink:task:idleTimeMsPerSecond.count flink/task/idleTimeMsPerSecond.count n
flink:task:idleTimeMsPerSecond.rate flink/task/idleTimeMsPerSecond.rate n
flink:task:numBuffersInLocal flink/task/numBuffersInLocal n
flink:task:numBuffersInLocalPerSecond.count flink/task/numBuffersInLocalPerSecond.count n
flink:task:numBuffersInLocalPerSecond.rate flink/task/numBuffersInLocalPerSecond.rate n
flink:task:numBuffersInRemote flink/task/numBuffersInRemote n
flink:task:numBuffersInRemotePerSecond.count flink/task/numBuffersInRemotePerSecond.count n
flink:task:numBuffersInRemotePerSecond.rate flink/task/numBuffersInRemotePerSecond.rate n
flink:task:numBuffersOut flink/task/numBuffersOut n
flink:task:numBuffersOutPerSecond.count flink/task/numBuffersOutPerSecond.count n
flink:task:numBuffersOutPerSecond.rate flink/task/numBuffersOutPerSecond.rate n
flink:task:numBytesIn flink/task/numBytesIn n
flink:task:numBytesInLocal flink/task/numBytesInLocal n
flink:task:numBytesInLocalPerSecond.count flink/task/numBytesInLocalPerSecond.count n
flink:task:numBytesInLocalPerSecond.rate flink/task/numBytesInLocalPerSecond.rate n
flink:task:numBytesInPerSecond.count flink/task/numBytesInPerSecond.count n
flink:task:numBytesInPerSecond.rate flink/task/numBytesInPerSecond.rate n
flink:task:numBytesInRemote flink/task/numBytesInRemote n
flink:task:numBytesInRemotePerSecond.count flink/task/numBytesInRemotePerSecond.count n
flink:task:numBytesInRemotePerSecond.rate flink/task/numBytesInRemotePerSecond.rate n
flink:task:numBytesOut flink/task/numBytesOut n
flink:task:numBytesOutPerSecond.count flink/task/numBytesOutPerSecond.count n
flink:task:numBytesOutPerSecond.rate flink/task/numBytesOutPerSecond.rate n
flink:task:numRecordsIn flink/task/numRecordsIn n
flink:task:numRecordsInPerSecond.count flink/task/numRecordsInPerSecond.count n
flink:task:numRecordsInPerSecond.rate flink/task/numRecordsInPerSecond.rate n
flink:task:numRecordsOut flink/task/numRecordsOut n
flink:task:numRecordsOutPerSecond.count flink/task/numRecordsOutPerSecond.count n
flink:task:numRecordsOutPerSecond.rate flink/task/numRecordsOutPerSecond.rate n
flink:task:Shuffle.Netty.Input.Buffers.inPoolUsage flink/task/Shuffle.Netty.Input.Buffers.inPoolUsage n
flink:task:Shuffle.Netty.Input.Buffers.inputExclusiveBuffersUsage flink/task/Shuffle.Netty.Input.Buffers.inputExclusiveBuffersUsage n
flink:task:Shuffle.Netty.Input.Buffers.inputFloatingBuffersUsage flink/task/Shuffle.Netty.Input.Buffers.inputFloatingBuffersUsage n
flink:task:Shuffle.Netty.Input.Buffers.inputQueueLength flink/task/Shuffle.Netty.Input.Buffers.inputQueueLength n
flink:task:Shuffle.Netty.Input.numBuffersInLocal flink/task/Shuffle.Netty.Input.numBuffersInLocal n
flink:task:Shuffle.Netty.Input.numBuffersInLocalPerSecond.count flink/task/Shuffle.Netty.Input.numBuffersInLocalPerSecond.count n
flink:task:Shuffle.Netty.Input.numBuffersInLocalPerSecond.rate flink/task/Shuffle.Netty.Input.numBuffersInLocalPerSecond.rate n
flink:task:Shuffle.Netty.Input.numBuffersInRemote flink/task/Shuffle.Netty.Input.numBuffersInRemote n
flink:task:Shuffle.Netty.Input.numBuffersInRemotePerSecond.count flink/task/Shuffle.Netty.Input.numBuffersInRemotePerSecond.count n
flink:task:Shuffle.Netty.Input.numBuffersInRemotePerSecond.rate flink/task/Shuffle.Netty.Input.numBuffersInRemotePerSecond.rate n
flink:task:Shuffle.Netty.Input.numBytesInLocal flink/task/Shuffle.Netty.Input.numBytesInLocal n
flink:task:Shuffle.Netty.Input.numBytesInLocalPerSecond.count flink/task/Shuffle.Netty.Input.numBytesInLocalPerSecond.count n
flink:task:Shuffle.Netty.Input.numBytesInLocalPerSecond.rate flink/task/Shuffle.Netty.Input.numBytesInLocalPerSecond.rate n
flink:task:Shuffle.Netty.Input.numBytesInRemote flink/task/Shuffle.Netty.Input.numBytesInRemote n
flink:task:Shuffle.Netty.Input.numBytesInRemotePerSecond.count flink/task/Shuffle.Netty.Input.numBytesInRemotePerSecond.count n
flink:task:Shuffle.Netty.Input.numBytesInRemotePerSecond.rate flink/task/Shuffle.Netty.Input.numBytesInRemotePerSecond.rate n
flink:task:Shuffle.Netty.Output.Buffers.outPoolUsage flink/task/Shuffle.Netty.Output.Buffers.outPoolUsage n
flink:task:Shuffle.Netty.Output.Buffers.outputQueueLength flink/task/Shuffle.Netty.Output.Buffers.outputQueueLength n
flink:taskmanager:Status.flink.Memory.Managed.Total flink/taskmanager/Status.flink.Memory.Managed.Total n
flink:taskmanager:Status.flink.Memory.Managed.Used flink/taskmanager/Status.flink.Memory.Managed.Used n
flink:taskmanager:Status.JVM.ClassLoader.ClassesLoaded flink/taskmanager/Status.JVM.ClassLoader.ClassesLoaded n
flink:taskmanager:Status.JVM.ClassLoader.ClassesUnloaded flink/taskmanager/Status.JVM.ClassLoader.ClassesUnloaded n
flink:taskmanager:Status.JVM.CPU.Load flink/taskmanager/Status.JVM.CPU.Load n
flink:taskmanager:Status.JVM.CPU.Time flink/taskmanager/Status.JVM.CPU.Time y
flink:taskmanager:Status.JVM.GarbageCollector.PSMarkSweep.Count flink/taskmanager/Status.JVM.GarbageCollector.PSMarkSweep.Count n
flink:taskmanager:Status.JVM.GarbageCollector.PSMarkSweep.Time flink/taskmanager/Status.JVM.GarbageCollector.PSMarkSweep.Time n
flink:taskmanager:Status.JVM.GarbageCollector.PSScavenge.Count flink/taskmanager/Status.JVM.GarbageCollector.PSScavenge.Count n
flink:taskmanager:Status.JVM.GarbageCollector.PSScavenge.Time flink/taskmanager/Status.JVM.GarbageCollector.PSScavenge.Time n
flink:taskmanager:Status.JVM.Memory.Direct.Count flink/taskmanager/Status.JVM.Memory.Direct.Count y
flink:taskmanager:Status.JVM.Memory.Direct.MemoryUsed flink/taskmanager/Status.JVM.Memory.Direct.MemoryUsed y
flink:taskmanager:Status.JVM.Memory.Direct.TotalCapacity flink/taskmanager/Status.JVM.Memory.Direct.TotalCapacity y
flink:taskmanager:Status.JVM.Memory.Heap.Committed flink/taskmanager/Status.JVM.Memory.Heap.Committed y
flink:taskmanager:Status.JVM.Memory.Heap.Max flink/taskmanager/Status.JVM.Memory.Heap.Max y
flink:taskmanager:Status.JVM.Memory.Heap.Used flink/taskmanager/Status.JVM.Memory.Heap.Used y
flink:taskmanager:Status.JVM.Memory.Mapped.Count flink/taskmanager/Status.JVM.Memory.Mapped.Count y
flink:taskmanager:Status.JVM.Memory.Mapped.MemoryUsed flink/taskmanager/Status.JVM.Memory.Mapped.MemoryUsed y
flink:taskmanager:Status.JVM.Memory.Mapped.TotalCapacity flink/taskmanager/Status.JVM.Memory.Mapped.TotalCapacity y
flink:taskmanager:Status.JVM.Memory.Metaspace.Committed flink/taskmanager/Status.JVM.Memory.Metaspace.Committed n
flink:taskmanager:Status.JVM.Memory.Metaspace.Max flink/taskmanager/Status.JVM.Memory.Metaspace.Max n
flink:taskmanager:Status.JVM.Memory.Metaspace.Used flink/taskmanager/Status.JVM.Memory.Metaspace.Used n
flink:taskmanager:Status.JVM.Memory.NonHeap.Committed flink/taskmanager/Status.JVM.Memory.NonHeap.Committed n
flink:taskmanager:Status.JVM.Memory.NonHeap.Max flink/taskmanager/Status.JVM.Memory.NonHeap.Max n
flink:taskmanager:Status.JVM.Memory.NonHeap.Used flink/taskmanager/Status.JVM.Memory.NonHeap.Used n
flink:taskmanager:Status.JVM.Threads.Count flink/taskmanager/Status.JVM.Threads.Count n
flink:taskmanager:Status.Network.AvailableMemorySegments flink/taskmanager/Status.Network.AvailableMemorySegments n
flink:taskmanager:Status.Network.TotalMemorySegments flink/taskmanager/Status.Network.TotalMemorySegments n
flink:taskmanager:Status.Shuffle.Netty.AvailableMemory flink/taskmanager/Status.Shuffle.Netty.AvailableMemory n
flink:taskmanager:Status.Shuffle.Netty.AvailableMemorySegments flink/taskmanager/Status.Shuffle.Netty.AvailableMemorySegments n
flink:taskmanager:Status.Shuffle.Netty.TotalMemory flink/taskmanager/Status.Shuffle.Netty.TotalMemory n
flink:taskmanager:Status.Shuffle.Netty.TotalMemorySegments flink/taskmanager/Status.Shuffle.Netty.TotalMemorySegments n
flink:taskmanager:Status.Shuffle.Netty.UsedMemory flink/taskmanager/Status.Shuffle.Netty.UsedMemory n
flink:taskmanager:Status.Shuffle.Netty.UsedMemorySegments flink/taskmanager/Status.Shuffle.Netty.UsedMemorySegments n

מדדים של Spark History Server

‫Managed Service for Apache Spark אוסף את מדדי הזיכרון הבאים של JVM של שירות ההיסטוריה של Spark:

מדד שם הכלי Metrics Explorer מדדים מופעלים
sparkHistoryServer:JVM:Memory:HeapMemoryUsage.committed sparkHistoryServer/memory/CommittedHeapMemory y
sparkHistoryServer:JVM:Memory:HeapMemoryUsage.used sparkHistoryServer/memory/UsedHeapMemory y
sparkHistoryServer:JVM:Memory:HeapMemoryUsage.max sparkHistoryServer/memory/MaxHeapMemory y
sparkHistoryServer:JVM:Memory:NonHeapMemoryUsage.committed sparkHistoryServer/memory/CommittedNonHeapMemory y
sparkHistoryServer:JVM:Memory:NonHeapMemoryUsage.used sparkHistoryServer/memory/UsedNonHeapMemory y
sparkHistoryServer:JVM:Memory:NonHeapMemoryUsage.max sparkHistoryServer/memory/MaxNonHeapMemory y

מדדים של HiveServer 2

‫Managed Service for Apache Spark אוסף את המדדים הבאים של HiveServer 2:

מדד שם הכלי Metrics Explorer מדדים מופעלים
hiveserver2:JVM:Memory:HeapMemoryUsage.committed hiveserver2/memory/CommittedHeapMemory y
hiveserver2:JVM:Memory:HeapMemoryUsage.used hiveserver2/memory/UsedHeapMemory y
hiveserver2:JVM:Memory:HeapMemoryUsage.max hiveserver2/memory/MaxHeapMemory y
hiveserver2:JVM:Memory:NonHeapMemoryUsage.committed hiveserver2/memory/CommittedNonHeapMemory y
hiveserver2:JVM:Memory:NonHeapMemoryUsage.used hiveserver2/memory/UsedNonHeapMemory y
hiveserver2:JVM:Memory:NonHeapMemoryUsage.max hiveserver2/memory/MaxNonHeapMemory y

מדדים של Hive Metastore

‫Managed Service for Apache Spark אוסף את המדדים הבאים של Hive Metastore:

מדד שם הכלי Metrics Explorer מדדים מופעלים
hivemetastore:API:GetDatabase:Mean hivemetastore/get_database/mean y
hivemetastore:API:CreateDatabase:Mean hivemetastore/create_database/mean y
hivemetastore:API:DropDatabase:Mean hivemetastore/drop_database/mean y
hivemetastore:API:AlterDatabase:Mean hivemetastore/alter_database/mean y
hivemetastore:API:GetAllDatabases:Mean hivemetastore/get_all_databases/mean y
hivemetastore:API:CreateTable:Mean hivemetastore/create_table/mean y
hivemetastore:API:DropTable:Mean hivemetastore/drop_table/mean y
hivemetastore:API:AlterTable:Mean hivemetastore/alter_table/mean y
hivemetastore:API:GetTable:Mean hivemetastore/get_table/mean y
hivemetastore:API:GetAllTables:Mean hivemetastore/get_all_tables/mean y
hivemetastore:API:AddPartitionsReq:Mean hivemetastore/add_partitions_req/mean y
hivemetastore:API:DropPartition:Mean hivemetastore/drop_partition/mean y
hivemetastore:API:AlterPartition:Mean hivemetastore/alter_partition/mean y
hivemetastore:API:GetPartition:Mean hivemetastore/get_partition/mean y
hivemetastore:API:GetPartitionNames:Mean hivemetastore/get_partition_names/mean y
hivemetastore:API:GetPartitionsPs:Mean hivemetastore/get_partitions_ps/mean y
hivemetastore:API:GetPartitionsPsWithAuth:Mean hivemetastore/get_partitions_ps_with_auth/mean y

מדדים של Hive Metastore

מדד סטטיסטי מדד לדוגמה שם מדד לדוגמה
מקסימום hivemetastore:API:GetDatabase:Max hivemetastore/get_database/max
מינימום hivemetastore:API:GetDatabase:Min hivemetastore/get_database/min
ממוצע hivemetastore:API:GetDatabase:Mean hivemetastore/get_database/mean
ספירה hivemetastore:API:GetDatabase:Count hivemetastore/get_database/count
50thPercentile hivemetastore:API:GetDatabase:50thPercentile hivemetastore/get_database/median
75thPercentile hivemetastore:API:GetDatabase:75thPercentile hivemetastore/get_database/75th_percentile
95thPercentile hivemetastore:API:GetDatabase:95thPercentile hivemetastore/get_database/95th_percentile
האחוזון ה-98 hivemetastore:API:GetDatabase:98thPercentile hivemetastore/get_database/98th_percentile
‫99thPercentile hivemetastore:API:GetDatabase:99thPercentile hivemetastore/get_database/99th_percentile
999thPercentile hivemetastore:API:GetDatabase:999thPercentile hivemetastore/get_database/999th_percentile
StdDev hivemetastore:API:GetDatabase:StdDev hivemetastore/get_database/stddev
FifteenMinuteRate hivemetastore:API:GetDatabase:FifteenMinuteRate hivemetastore/get_database/15min_rate
FiveMinuteRate hivemetastore:API:GetDatabase:FiveMinuteRate hivemetastore/get_database/5min_rate
OneMinuteRate hivemetastore:API:GetDatabase:OneMinuteRate hivemetastore/get_database/1min_rate
MeanRate hivemetastore:API:GetDatabase:MeanRate hivemetastore/get_database/mean_rate

מעקב אחרי מדדים של סוכני תמיכה

‫Managed Service for Apache Spark אוסף את המדדים הבאים של סוכן המעקב כשמגדירים את --metric-sources=monitoring-agent-defaults (לא זמין בגרסאות תמונה 2.2 ואילך). המדדים האלה מתפרסמים עם הקידומת agent.googleapis.com.

‫CPU
agent.googleapis.com/cpu/load_15m
agent.googleapis.com/cpu/load_1m
agent.googleapis.com/cpu/load_5m
agent.googleapis.com/cpu/usage_time*
agent.googleapis.com/cpu/utilization*

אפשר לעיין במאמר בנושא הגדרת מדדי CPU בדוחות.

‫Disk
agent.googleapis.com/disk/bytes_used
agent.googleapis.com/disk/io_time
agent.googleapis.com/disk/merged_operations
agent.googleapis.com/disk/operation_count
agent.googleapis.com/disk/operation_time
agent.googleapis.com/disk/pending_operations
agent.googleapis.com/disk/percent_used
agent.googleapis.com/disk/read_bytes_count

Swap
agent.googleapis.com/swap/bytes_used
agent.googleapis.com/swap/io
agent.googleapis.com/swap/percent_used

זיכרון
agent.googleapis.com/memory/bytes_used
agent.googleapis.com/memory/percent_used

תהליכים – חלק מהמאפיינים כפופים למדיניות מכסות ייחודית.
agent.googleapis.com/processes/count_by_state
agent.googleapis.com/processes/cpu_time
agent.googleapis.com/processes/disk/read_bytes_count
agent.googleapis.com/processes/disk/write_bytes_count
agent.googleapis.com/processes/fork_count
agent.googleapis.com/processes/rss_usage
agent.googleapis.com/processes/vm_usage

‫Interface
agent.googleapis.com/interface/errors
agent.googleapis.com/interface/packets
agent.googleapis.com/interface/traffic

Network
agent.googleapis.com/network/tcp_connections

יצירת לוח בקרה של Monitoring

אתם יכולים ליצור לוח בקרה של Monitoring שמציג תרשימים של מדדים נבחרים של Managed Service for Apache Spark.

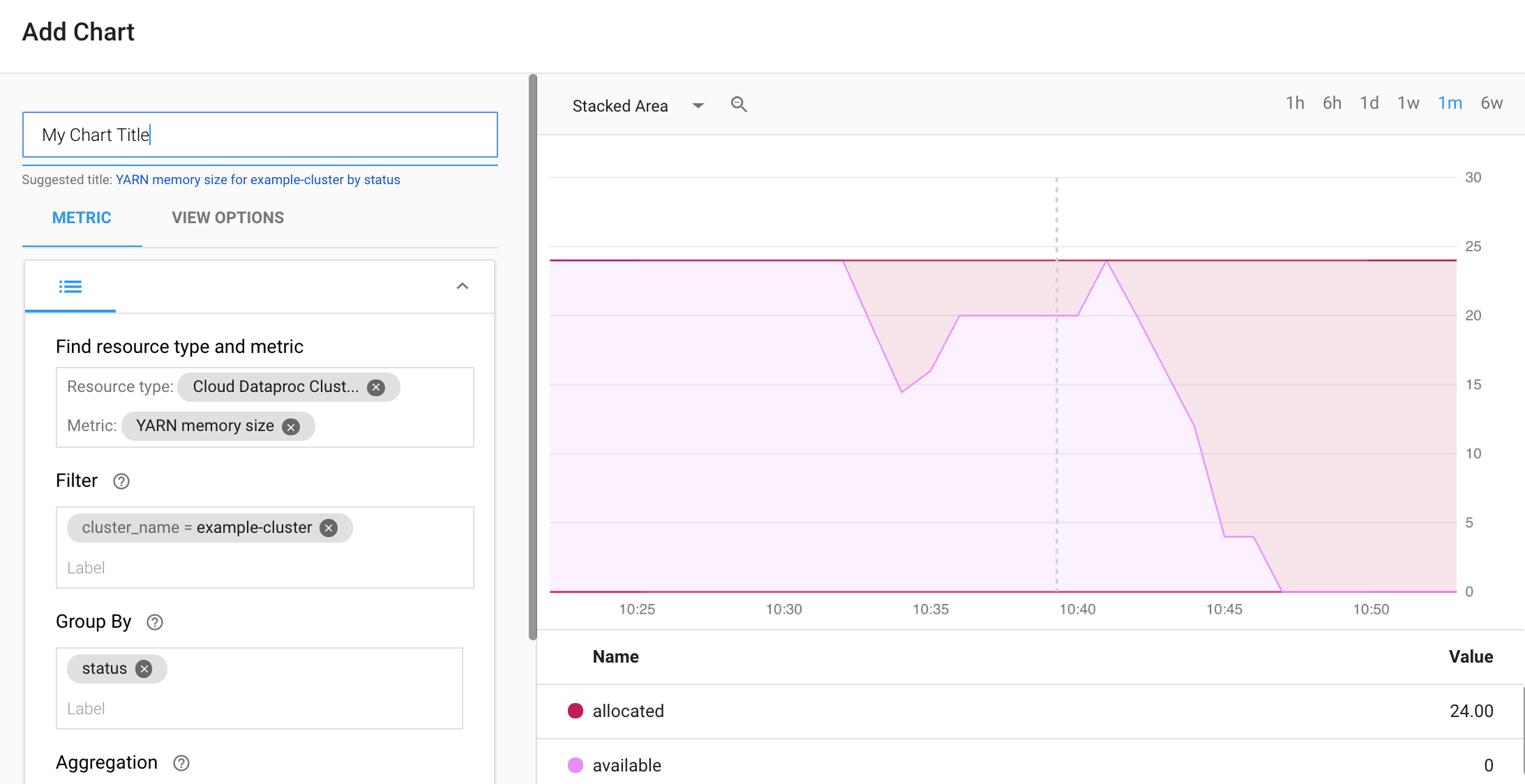

  1. בדף Monitoring Dashboards Overview, לוחצים על + CREATE DASHBOARD. נותנים שם ללוח הבקרה ואז לוחצים על הוספת תרשים בתפריט שבפינה השמאלית העליונה כדי לפתוח את החלון 'הוספת תרשים'. בוחרים באפשרות Cloud Managed Service for Apache Spark Cluster (שירות מנוהל בענן לאשכול Apache Spark) כסוג המשאב. בוחרים מדד אחד או יותר ומאפיינים של מדדים ושל תרשימים. לאחר מכן שומרים את התרשים.

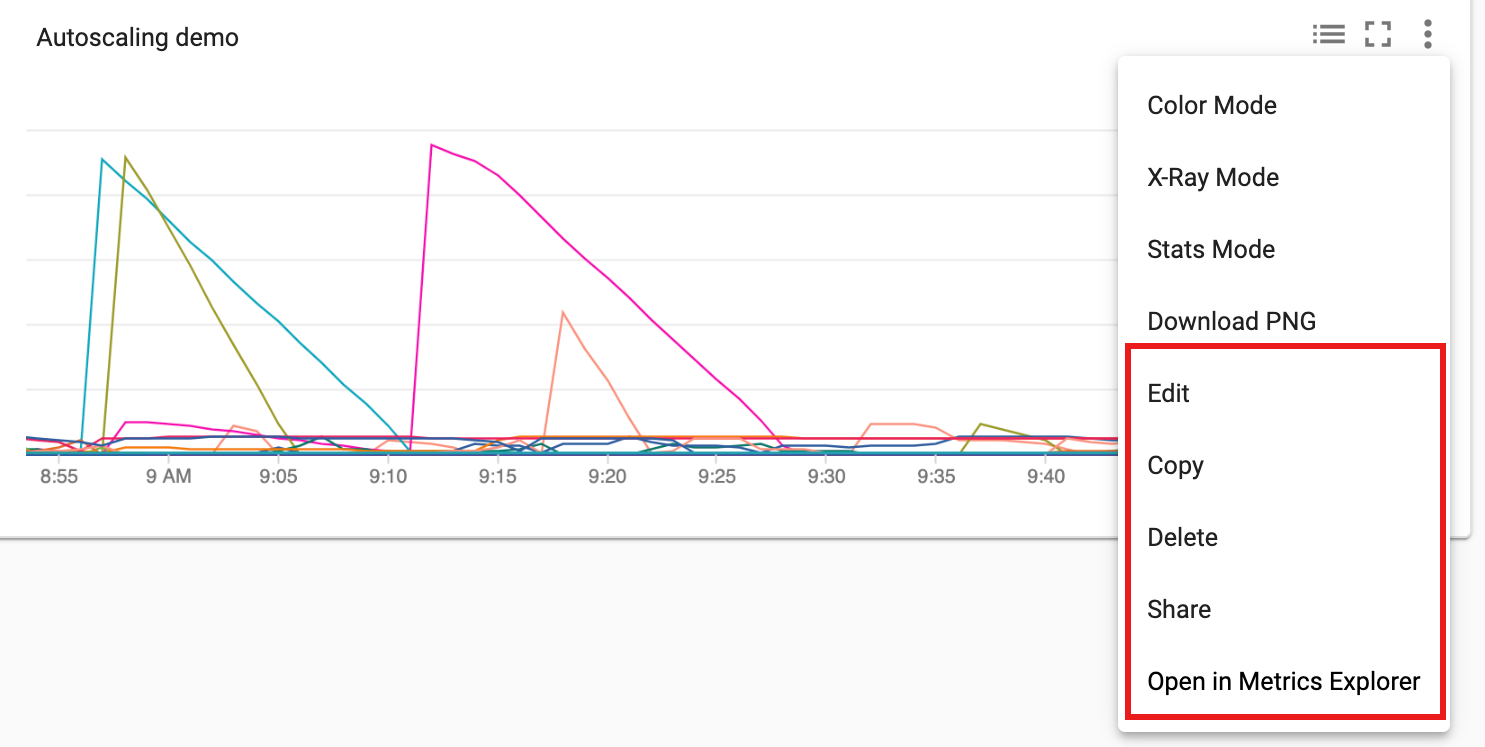

  2. אפשר להוסיף עוד תרשימים ללוח הבקרה. אחרי ששומרים את מרכז הבקרה, השם שלו מופיע בדף Dashboards Overview (סקירה כללית של מרכזי בקרה) בקטע Monitoring (מעקב). אפשר לראות, לעדכן ולמחוק תרשימים במרכז הבקרה מדף התצוגה של מרכז הבקרה.

המאמרים הבאים
