GKE Gateway-Traffic mit Service Extensions anpassen

Auf dieser Seite wird beschrieben, wie Google Kubernetes Engine (GKE) Service Extensions verwendet, um benutzerdefinierte Logik in Cloud Load Balancing einzufügen.

Diese Seite richtet sich an GKE-Identitäts- und Kontoadministratoren sowie Entwickler, die benutzerdefinierte Traffic-Management-Logik mit Diensterweiterungen konfigurieren müssen.

Machen Sie sich vor dem Lesen dieser Seite mit den folgenden Themen vertraut:

Übersicht

Die GKE verwendet Service Extensions, um benutzerdefinierte Logik in Cloud Load Balancing einzufügen. Sie können Service Extensions für Aufgaben wie erweiterte Aufteilung des Traffics, benutzerdefinierte Authentifizierung oder Anfragelogging verwenden.

Der GKE Gateway Controller unterstützt die folgenden Service Extensions:

  • GCPRoutingExtension: Diese Erweiterung fügt benutzerdefinierte Logik in Cloud Load Balancing ein, um das Traffic-Routing zu steuern.
  • GCPTrafficExtension: Mit dieser Erweiterung wird benutzerdefinierte Logik in Cloud Load Balancing eingefügt, um Traffic zu ändern. Diese Logik wird auf Traffic angewendet, nachdem der Dienst ausgewählt wurde. Der Load-Balancer kann die Header und Nutzlasten von HTTP-Anfragen und -Antworten hinzufügen oder ändern. GCPTrafficExtension hat keine Auswirkungen auf die Auswahl von Diensten oder auf die Sicherheitsrichtlinien für Dienste.
  • GCPEdgeExtension: Mit dieser Erweiterung können Sie die Auswahl des Backend-Dienstes und die Cloud CDN-Cache-IDs beeinflussen, indem Sie Anfrageheader ändern. Sie wird ausschließlich für globale externe verwaltete Load Balancer unterstützt.
  • GCPAuthzExtension: Mit dieser Erweiterung können Sie Autorisierungsentscheidungen an eine benutzerdefinierte oder Drittanbieter-Autorisierungs-Engine (z. B. eine externe Web Application Firewall) oder Identity-Aware Proxy delegieren. Diese Erweiterung wird mit einer GCPAuthzPolicy-Ressource verwendet, die die Zugriffssteuerung für Traffic erzwingt, der in das Gateway gelangt, und festlegt, wann der Callout an die Erweiterung erfolgen soll.

Eine Erweiterung wird an ein Gateway angehängt. Bei einem Single-Cluster-Gateway verweist die Erweiterung auf eine Service-Ressource, eine GCPWasmPlugin-Ressource oder eine GoogleAPIServiceName-Ressource. Bei einem Multi-Cluster-Gateway verweist die Erweiterung auf eine ServiceImport-Ressource oder eine GoogleAPIServiceName-Ressource.

  • Auf eine Service-Ressource oder eine ServiceImport-Ressource verweisen: In diesem Modell stellen Sie Ihre benutzerdefinierte Logik als separate Back-End-Anwendung bereit, die als Kubernetes-Service verfügbar gemacht wird. Der Load-Balancer ruft diesen Dienst auf, um Traffic zu verarbeiten. Dieser Ansatz ist vielseitig und ermöglicht es Ihnen, benutzerdefinierte Routinglogik zu implementieren oder Traffic zu manipulieren, z. B. Header zu ändern oder die Nutzlast zu prüfen.

  • Auf eine GCPWasmPlugin-Ressource verweisen: Bei leistungsstarken Anwendungsfällen können Sie benutzerdefinierte, vom Nutzer geschriebene Logik direkt in den Datenpfad desGoogle Cloud -Load-Balancers einfügen, indem Sie ein WebAssembly-Modul (Wasm) verwenden. Sie definieren eine GCPWasmPlugin-Ressource, die auf das Image Ihres Wasm-Moduls in Artifact Registry verweist. Diese Methode wird nur mit GCPTrafficExtension- und GCPEdgeExtension-Ressourcen und einem globalen externen Application Load Balancer verwendet.

  • Auf einen Google API-Dienst verweisen: Sie können auch direkt auf einen Google API-Dienst verweisen, indem Sie das Feld googleAPIServiceName in einer GCPTrafficExtension oder GCPAuthzExtension verwenden.

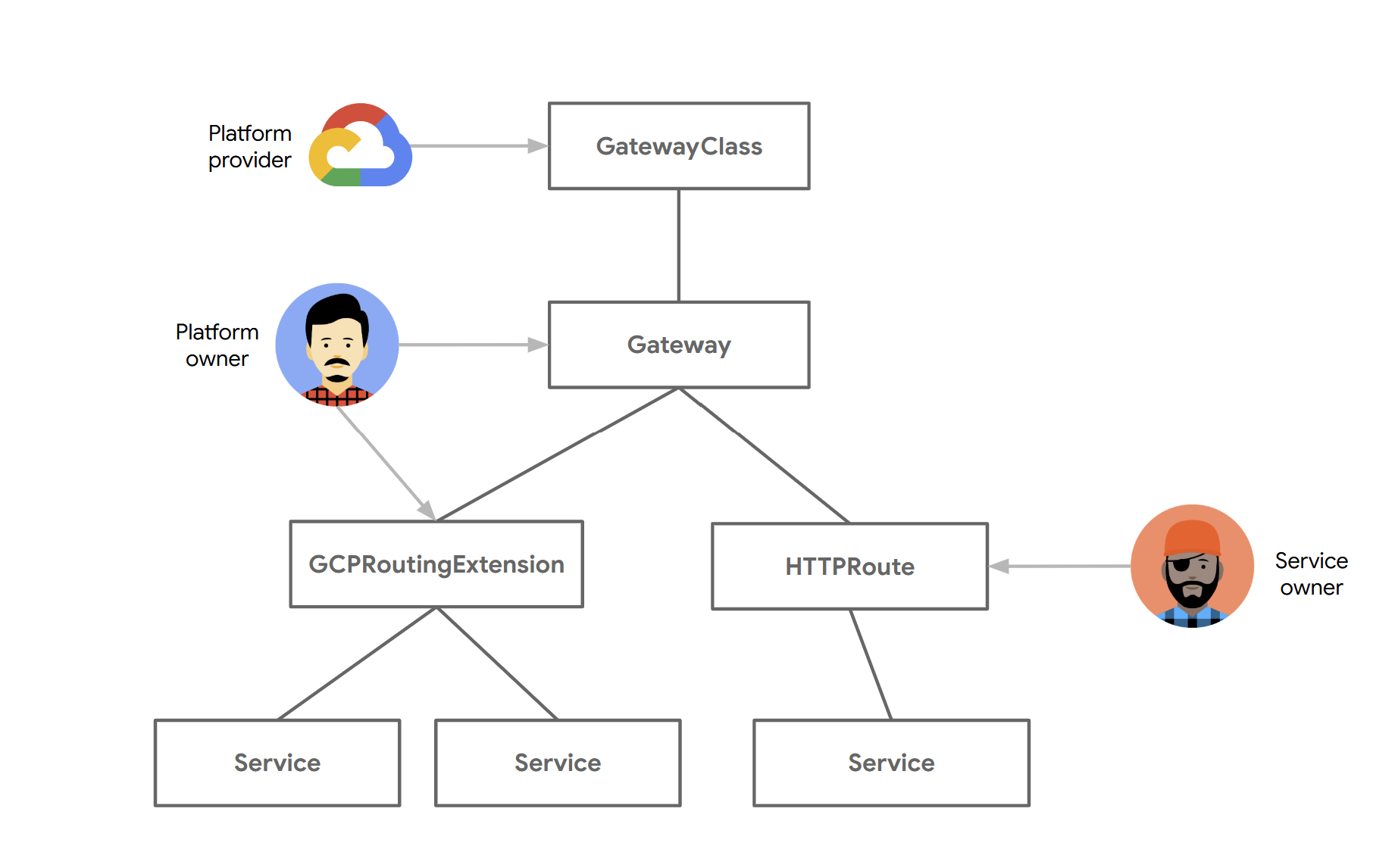

Im folgenden Diagramm ist die GCPRoutingExtension-Ressource an ein Gateway angehängt und verweist auf mehrere Dienste. Die Erweiterung steuert das Traffic-Routing zu den Diensten.

Die GCPRoutingExtension-Ressource ist an ein Gateway angehängt und verweist auf einen Dienst. Die Erweiterung steuert das Traffic-Routing.
Abbildung: Funktionsweise von GCPRoutingExtension mit Gateways

Im folgenden Diagramm ist die GCPTrafficExtension-Ressource an ein Gateway angehängt und verweist auf einen Dienst, einen GoogleAPIServiceName oder ein GCPWasmPlugin. Die Erweiterung ändert die Header und Nutzlasten von Anfragen und Antworten.

Die GCPTrafficExtension-Ressource ist an ein Gateway angehängt und verweist auf einen Dienst, einen GoogleAPIServiceName oder ein GCPWasmPlugin. Die Erweiterung ändert die Header und Nutzlasten von Anfragen und Antworten.
Abbildung: Funktionsweise von GCPTrafficExtension mit Gateways

Hinweis

Führen Sie die folgenden Aufgaben aus, bevor Sie beginnen:

  • Aktivieren Sie die Google Kubernetes Engine API.
    • Google Kubernetes Engine API aktivieren
  • Wenn Sie die Google Cloud CLI für diese Aufgabe verwenden möchten, müssen Sie die gcloud CLI installieren und dann initialisieren. Wenn Sie die gcloud CLI bereits installiert haben, rufen Sie die neueste Version mit dem Befehl gcloud components update ab. Ältere gcloud CLI-Versionen unterstützen möglicherweise nicht die Ausführung der Befehle in diesem Dokument.

  • Aktivieren Sie bei Bedarf die Compute Engine API, die Network Services API und die Model Armor API.

    Rufen Sie Zugriff auf APIs aktivieren auf und folgen Sie der Anleitung.

  • Ausführliche Informationen zu den Preisen für Google Cloud-Diensterweiterungen finden Sie unter Preise.

  • Informationen zu den erforderlichen Rollen und Berechtigungen finden Sie unter Zugriffssteuerung für Dienst-Erweiterungen.

  • Machen Sie sich mit den Kontingenten und Limits unter Kontingente für Service Extensions vertraut.

  • Wenn Sie Common Expression Language (CEL)-Matcher verwenden möchten, sehen Sie sich die unterstützten Attribute und Operatoren in der CEL-Matcher-Sprachreferenz an.

  • Sehen Sie sich die Einschränkungen für Service Extensions an.

Anforderungen für GKE Gateway Controller

  • Ihr Cluster muss die GKE-Version 1.33 oder höher verwenden.
  • Damit Sie das GCPWasmPlugin verwenden können, muss Ihr Cluster die GKE-Version 1.33.3 oder höher verwenden.
  • Wenn Sie die ServiceImport-Ressource verwenden möchten, muss auf Ihrem Cluster die GKE-Version 1.34.3 oder höher ausgeführt werden.
  • Sie benötigen eine konfigurierte Gateway-Ressource für ein internes Multi-Cluster-Gateway. Diese Ressource kann ein globaler externer Application Load Balancer, ein regionenübergreifender interner Application Load Balancer, ein regionaler externer Application Load Balancer oder ein regionales internes Application Load Balancer-Gateway sein.
  • Für den Cluster muss die Gateway API aktiviert sein.
  • Sie müssen eine Gateway-Ressource konfiguriert haben. Diese Ressource kann ein globaler externer Application Load Balancer, ein regionaler externer Application Load Balancer oder ein regionales internes Application Load Balancer-Gateway sein. Wenn Sie eine GCPWasmPlugin-Ressource verwenden, müssen Sie nur ein globales externes Application Load Balancer-Gateway bereitstellen.
  • Sie müssen eine HTTPRoute-Ressource konfiguriert haben.

Limits und Einschränkungen

In der folgenden Tabelle sind die Einschränkungen aufgeführt, die mit der Konfiguration von Gateway Service Extensions in GKE verbunden sind:

Kategorie Limits und Einschränkungen
Load Balancer Die GCPRoutingExtension wird für die folgenden Load-Balancer unterstützt:
  • Regionaler externer Application Load Balancer (gke-l7-regional-external-managed-Gateway-Klasse)
  • Regionaler externer Application Load Balancer (gke-l7-regional-external-managed-mc-Gateway-Klasse)
  • Regionaler interner Application Load Balancer (gke-l7-rilb-Gateway-Klasse)
  • Regionaler interner Application Load Balancer (gke-l7-rilb-mc-Gateway-Klasse)
  • Regionsübergreifender interner Application Load Balancer (gke-l7-cross-regional-internal-managed-mc-Gateway-Klasse)
Die GCPTrafficExtension wird für die folgenden Load-Balancer unterstützt:
  • Regionaler externer Application Load Balancer (gke-l7-regional-external-managed-Gateway-Klasse)
  • Regionaler externer Application Load Balancer (gke-l7-regional-external-managed-mc-Gateway-Klasse)
  • Regionaler interner Application Load Balancer (gke-l7-rilb-Gateway-Klasse)
  • Regionaler interner Application Load Balancer (gke-l7-rilb-mc-Gateway-Klasse)
  • Globaler externer Application Load Balancer (gke-l7-global-external-managed-Gateway-Klasse)
  • Globaler externer Application Load Balancer (gke-l7-global-external-managed-mc-Gateway-Klasse)
  • Regionenübergreifender interner Application Load Balancer (gke-l7-cross-regional-internal-managed-mc-Gateway-Klasse)
Die GCPEdgeExtension wird ausschließlich für den globalen externen verwalteten Load Balancer (gke-l7-global-external-managed-Gateway-Klasse) unterstützt.
Erweiterungskette und Spezifikation
  • Für eine GCPTrafficExtension kann jede ExtensionChain maximal 3 Extensions haben.
  • Sowohl für GCPRoutingExtension als auch für GCPEdgeExtension ist jede ExtensionChain auf 1 Extension beschränkt.
  • Alle Erweiterungstypen (Traffic, Routing und Edge) können maximal 5 ExtensionChains pro Ressource haben.
Zeitlimit
  • Das Zeitlimit für jede einzelne Nachricht im Stream innerhalb einer Erweiterung muss zwischen 10 und 10.000 Millisekunden liegen. Das Standardzeitlimit beträgt eine Sekunde.
MatchCondition
  • Jedes MatchCondition in einem ExtensionChain ist auf maximal 10 CELExpressions begrenzt.
  • Der resultierende MatchCondition-String, der an die GCE gesendet wird, darf maximal 512 Zeichen lang sein.
  • Der CELMatcher-String in einem CELExpression darf maximal 512 Zeichen lang sein.
  • Für GCPEdgeExtension:
    • Antwortattribute (z. B. response.code) werden in CELMatcher nicht unterstützt.
    • Nicht unterstützte Anfrageattribute sind unter anderem backend_service_name und backend_service_project_number.
    • Die Anzahl der regulären Ausdrücke ist auf 1 begrenzt.
  • In CELExpression wird nur das Feld backendRefs vom Typ „Service“ oder „ServiceImport“ unterstützt.
  • Das Feld backendRefs wird mit gke-l7-global-external-managed und gke-l7-global-external-managed-mc Gateway Classes nicht unterstützt.
Header
  • Die Liste ForwardHeaders in einem Extension kann maximal 50 HTTP-Header-Namen enthalten.
Metadaten
  • Die Metadata-Karte in einem Extension kann maximal 16 Properties enthalten.
  • Schlüssel in der Metadata-Zuordnung müssen zwischen 1 und 63 Zeichen lang sein.
  • Werte in der Metadata-Zuordnung müssen zwischen 1 und 1.023 Zeichen lang sein.
Ereignis
  • SupportedEvents ist für eine GCPTrafficExtension erforderlich.
  • SupportedEvents ist für eine GCPRoutingExtension optional.
  • Für GCPEdgeExtension darf die Liste SupportedEvents nur RequestHeaders enthalten.
  • Wenn nicht angegeben, wird davon ausgegangen, dass das RequestHeaders-Ereignis unterstützt wird.
RequestBodySendMode
  • RequestBodySendMode kann nur mit backendRefs vom Typ „Service“ oder „ServiceImport“ verwendet werden.
  • Die RequestBodySendMode kann nur festgelegt werden, wenn die SupportedEvents RequestBody enthalten.
  • Wenn SupportedEvents RequestBody enthält, aber RequestBodySendMode nicht festgelegt ist, wird der Standardwert Streamed verwendet.
  • Wenn RequestBodySendMode auf FullDuplexStreamed festgelegt ist, muss SupportedEvents sowohl RequestBody als auch RequestTrailers enthalten.
  • Für eine GCPTrafficExtension wird nur FullDuplexStreamed unterstützt.
ResponseBodySendMode
  • Das Feld ResponseBodySendMode wird nur für GCPTrafficExtension unterstützt.
  • ResponseBodySendMode kann nur mit backendRefs vom Typ „Service“ oder „ServiceImport“ verwendet werden.
  • Das Feld kann nur festgelegt werden, wenn SupportedEvents ResponseBody enthält.
  • Wenn SupportedEvents ResponseBody enthält, aber ResponseBodySendMode nicht festgelegt ist, wird der Standardwert Streamed verwendet.
  • Wenn dieses Feld auf FullDuplexStreamed gesetzt ist, muss SupportedEvents sowohl ResponseBody als auch ResponseTrailers enthalten.
Ressourcenreferenzen
  • Für GCPEdgeExtension ist nur GCPWasmPlugin als Backend-Art zulässig.
  • Das Feld googleAPIServiceName wird für GCPEdgeExtension nicht unterstützt.
  • Das Gateway, die Edge-Erweiterung und das Plug-in müssen sich alle im selben Namespace befinden.
GCPWasmPlugin
  • Das Feld „GCPWasmPlugin“ wird nur für GCPTrafficExtension und GCPEdgeExtension unterstützt.
  • Erweiterungen mit GCPWasmPlugin unterstützen die folgenden Felder nicht:
    • authority
    • timeout
    • metadata
    • requestBodySendMode
    • responseBodySendMode
  • Erweiterungen mit GCPWasmPlugin-Unterstützung unterstützen nur die Ereignisse RequestHeaders, RequestBody, ResponseHeaders und ResponseBody.
GCPAuthzPolicy und GCPAuthzExtension
  • Für ein bestimmtes Gateway kann es nur eine Autorisierungsrichtlinie mit einer CUSTOM-Aktion geben.
  • Eine Autorisierungsrichtlinie mit der Aktion CUSTOM ist auf genau eine benutzerdefinierte Erweiterung beschränkt.
  • Sie können maximal fünf Autorisierungsrichtlinien auf Ressourcenebene pro Gateway erstellen.
  • Sie sind auf 10 GCPAuthzExtension-Ressourcen und 10 GCPAuthzPolicy-Ressourcen pro Projekt beschränkt.
  • Eine einzelne GCPAuthzPolicy-Ressource kann auf bis zu 100 Weiterleitungsregeln verweisen.
  • Das Gateway, die GCPAuthzPolicy und die GCPAuthzExtension müssen sich alle im selben Namespace befinden. Namespaceübergreifende Verweise sind nicht zulässig.
  • GCPAuthzExtension kann die Auswahl des Backend-Dienstes nicht beeinflussen.
  • GCPAuthzExtension erhält nur die Anfrageheader, nicht den Text oder einen Teil der Antwort.
  • IAP wird nur für regionale Load Balancer mit GCPAuthzExtension unterstützt.
  • Wenn Sie IAP mit GCPAuthzExtension verwenden, können keine IAM-Berechtigungen für die Weiterleitungsregel festgelegt werden. Es sind nur Berechtigungen auf Projektebene oder Organisationsebene zulässig. Weitere Informationen finden Sie unter Berechtigungen auf Ressourcen anwenden.
googleAPIServiceName
  • Das Feld googleAPIServiceName wird für GCPTrafficExtension und GCPAuthzExtension unterstützt.
  • authority darf nicht festgelegt werden, wenn googleAPIServiceName festgelegt ist.
  • Für eine Erweiterung kann genau eines von backendRef oder googleAPIServiceName festgelegt werden.
backendRef Wenn Sie in einer Erweiterung auf einen Dienst verweisen, der backendRef verwendet, müssen die folgenden Bedingungen erfüllt sein:
  • Muss HTTP2 als appProtocol verwenden.
  • Muss sich im selben Namespace wie die Erweiterung und das Gateway befinden, auf das die Erweiterung verweist.
  • IAP kann nicht verwendet werden.
  • Google Cloud Armor-Sicherheitsrichtlinien können nicht verwendet werden.
  • Cloud CDN kann nicht verwendet werden.
  • Für ein Extension muss genau entweder backendRef oder googleAPIServiceName festgelegt werden.
  • authority muss festgelegt werden, wenn backendRef festgelegt ist und kind „Service“ ist.
observabilityMode Das Feld observabilityMode kann für Extension mit den folgenden Einschränkungen festgelegt werden:
  • Wird für GKE-Cluster ab Version 1.35.0-gke.3047000 unterstützt.
  • Wird von GCPTrafficExtension- und GCPRoutingExtension-Ressourcen unterstützt, die an Gateways mit regionalen Gateway-Klassen angehängt sind.
  • Die Aktivierung von observabilityMode wird nur unterstützt, wenn die Felder requestBodySendMode und responseBodySendMode nicht festgelegt oder auf Streamed gesetzt sind.

Auf einen Dienst verweisen

In Diensterweiterungen können Sie auf einen Dienst verweisen, der die benutzerdefinierte Logik hostet, die der Load Balancer ausführen soll. Gateways haben standardmäßig keine Service Extensions.

So konfigurieren Sie GKE Service Extensions:

  1. Backend-Callout-Dienst bereitstellen: Erstellen Sie einen Kubernetes-Dienst, der den Backend-Dienst für die Ausführung benutzerdefinierter Logik darstellt. Der Load Balancer ruft diesen Dienst auf.

  2. Diensterweiterungen konfigurieren: Verwenden Sie die entsprechende Erweiterung basierend auf Ihrem Load-Balancer-Typ.

    1. GCPRoutingExtension für regionale Gateways: Verwenden Sie diese Erweiterung für regionale externe Application Load Balancer und regionale interne Application Load Balancer, um benutzerdefinierte Routinglogik innerhalb der Region zu implementieren.

    2. GCPTrafficExtension für globale externe, regionale externe und interne Gateways: Verwenden Sie diese Erweiterung für globale externe Application Load Balancer, regionale externe Application Load Balancer und regionale interne Application Load Balancer, um Trafficmanipulationen wie Header-Änderungen oder Nutzlastprüfungen über verschiedene Load-Balancer-Typen hinweg durchzuführen.

Backend-Callout-Dienst bereitstellen

Ein Callout-Dienst implementiert benutzerdefinierte Logik für Gateway Service Extensions in GKE. Das Gateway ruft diese Backend-Anwendungen basierend auf GCPTrafficExtension- oder GCPRoutingExtension-Konfigurationen auf, um Traffic zu ändern oder weiterzuleiten.

Sie stellen einen Callout-Dienst bereit, um Ihrem Gateway benutzerdefinierte Logik hinzuzufügen. Dieser separate Dienst übernimmt die benutzerdefinierte Verarbeitung, z. B. die Bearbeitung von Headern, die Transformation von Nutzlasten oder das Routing von Traffic.

So stellen Sie einen Dienst bereit, der als Callout für Ihr Gateway fungieren kann:

  1. (Optional) Secret für TLS erstellen: Mit diesem Befehl wird ein Kubernetes-Secret vom Typ „TLS“ erstellt, das Ihr TLS-Zertifikat und Ihren privaten Schlüssel enthält.

    Ersetzen Sie Folgendes, um das TLS-Secret für Ihren Callout-Dienst zu erstellen:

    • SECRET_NAME: der Secret-Name für Ihren Callout-Dienst
    • path-to-cert: die Dateipfade zu Ihrem Zertifikat
    • path-to-key: die Dateipfade zu Ihrem Schlüssel

  2. Führen Sie den folgenden Befehl aus, um zu prüfen, ob das Secret hinzugefügt wurde:

    kubectl get secrets SECRET_NAME

    Ersetzen Sie SECRET_NAME durch den Namen des Secrets für Ihren Callout-Dienst.

    Die Ausgabe sollte in etwa so aussehen:

    NAME            TYPE                DATA   AGE
SECRET_NAME     kubernetes.io/tls   2      12s

  3. Deployment- und Dienstressourcen definieren

    Sie müssen Folgendes definieren:

    • Deployment: Zum Verwalten der Anwendungs-Pods, die die benutzerdefinierte Logik für Ihre Service Extensions enthalten.
    • Dienst: Damit werden die Anwendungs-Pods, die vom Deployment verwaltet werden, als Netzwerkdienst bereitgestellt.

    1. Erstellen Sie ein Beispielmanifest extension-service-app.yaml mit Deployment- und Dienstdefinitionen:

      apiVersion: apps/v1
kind: Deployment
metadata:
  name: extension-service-app
spec:
  selector:
    matchLabels:
      app: store
  replicas: 1
  template:
    metadata:
      labels:
        app: store
    spec:
      containers:
      - name: serviceextensions
        image: us-docker.pkg.dev/service-extensions-samples/callouts/python-example-basic:public-image-e42d951
        ports:
        - containerPort: 8080
        - containerPort: 443
        volumeMounts:
        - name: certs
          mountPath: "/etc/certs/"
          readOnly: true
        env:
        - name: POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        - name: TLS_SERVER_CERT_PATH
          value: "/etc/certs/path-to-cert"
        - name: TLS_SERVER_PRIVKEY
          value: "/etc/certs/path-to-key"
        resources:
          requests:
            cpu: 10m
      volumes:
      - name: certs
        secret:
          secretName: SECRET_NAME
          optional: false
---
apiVersion: v1
kind: Service
metadata:
  name: extension-service
spec:
  ports:
  - port: 443
    targetPort: 443
    appProtocol: HTTP2
  selector:
    app: store

      Ersetzen Sie Folgendes:

      • POD_NAME: der Name Ihres Pods.
      • SECRET_NAME: der Secret-Name für Ihren Callout-Dienst.
      • TLS_SERVER_CERT_PATH: Der Pfad zum TLS-Serverzertifikat im Pod.
      • TLS_SERVER_PRIVKEY: der Pfad zum privaten TLS-Serverschlüssel im Pod.

    2. Wenden Sie das extension-service-app.yaml-Manifest an:

      kubectl apply -f extension-service-app.yaml

  4. Konfiguration überprüfen:

    1. Prüfen Sie, ob die Anwendung bereitgestellt wurde:

      kubectl get pod --selector app=store

      Nachdem die Anwendung gestartet wurde, sieht die Ausgabe in etwa so aus:

      NAME                                     READY   STATUS    RESTARTS   AGE
extension-service-app-85f466bc9b-b5mf4   1/1     Running   0          7s

    2. Prüfen Sie, ob der Dienst bereitgestellt wurde:

      kubectl get service extension-service

      Die Ausgabe sieht etwa so aus, wobei ein Dienst für jede Store-Bereitstellung angezeigt wird:

      NAME                TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
extension-service   ClusterIP   34.118.225.9   <none>        443/TCP   2m40s

Service Extensions konfigurieren

Sie können entweder eine GCPRoutingExtension oder eine GCPTrafficExtension konfigurieren, um den Verkehrsfluss anzupassen.

GCPRoutingExtension für regionale Gateways konfigurieren

Sie können Traffic mithilfe einer GCPRoutingExtension umleiten. Wenn Sie eine GCPRoutingExtension konfigurieren möchten, aktualisieren Sie die HTTPRoute, um die Anfragen für den Host service-extensions.com anzugeben.

  1. HTTPRoute aktualisieren Ändern Sie Ihre HTTPRoute so, dass sie Hostnamen oder Pfade enthält, die die Routing-Erweiterung auslösen.

    1. Speichern Sie das folgende Beispielmanifest als Datei store-route.yaml:

      kind: HTTPRoute
apiVersion: gateway.networking.k8s.io/v1
metadata:
  name: store
spec:
  parentRefs:
  - kind: Gateway
    name:GATEWAY_NAME
  hostnames:
  - "store.example.com"
  - "service-extensions.example.com"
  rules:
  - backendRefs:
    - name: store-v1
      port: 8080
  - matches:
    - headers:
      - name: env
        value: canary
    backendRefs:
    - name: store-v2
      port: 8080
  - matches:
    - path:
        value: /de
    backendRefs:
    - name: store-german
      port: 8080

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

    2. Wenden Sie das store-route.yaml-Manifest an:

      kubectl apply -f store-route.yaml

  2. Definieren Sie die GCPRoutingExtension.

    1. Speichern Sie die GCPRoutingExtension-Konfiguration in der Beispieldatei gcp-routing-extension.yaml:

      kind: GCPRoutingExtension
apiVersion: networking.gke.io/v1
metadata:
  name: my-gateway-extension
  namespace: default
spec:
  targetRefs:
  - group: "gateway.networking.k8s.io"
    kind: Gateway
    name: GATEWAY_NAME
  extensionChains:
  - name: chain1
    matchCondition:
      celExpressions:
      - celMatcher: request.path.contains("serviceextensions")
    extensions:
    - name: ext1
      authority: "myext.com"
      timeout: 1s
      backendRef:
        group: ""
        kind: Service
        name: extension-service
        port: 443

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

    2. Wenden Sie das Beispielmanifest auf Ihren Cluster an:

      kubectl apply -f gcp-routing-extension.yaml

  3. Prüfen Sie die Konfiguration der GCPRoutingExtension und ihre Bindung an das Gateway.

    1. GCPRoutingExtension-Bereitstellung prüfen:

      kubectl describe gcproutingextension my-gateway-extension

      Die Ausgabe sieht etwa so aus:

      Name:         my-gateway-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPRoutingExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:        1
  Resource Version:  31283253
  UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:    myext.com
      Backend Ref:
        Group:
        Kind: Service
        Name: extension-service
        Port: 443
      Name:       ext1
      Timeout:    1s
    Match Condition:
      Cel Expressions:
        Cel Matcher: request.path.contains("serviceextensions")
    Name:  chain1
  Target Refs:
    Group: gateway.networking.k8s.io
    Kind: Gateway
    Name: GATEWAY_NAME
Events:  <none>

      In der Ausgabe werden die Details der GCPRoutingExtension mit dem Namen my-gateway-extension im Standard-Namespace angezeigt. Die Ausgabe enthält das Feld Spec, das die Definition des Verhaltens der Erweiterung enthält.

    2. Prüfen Sie die Gateway-Bindung:

      1. Prüfen Sie, ob die GCPRoutingExtension an das Gateway gebunden ist. Dies kann einige Minuten dauern:

        kubectl describe gateway GATEWAY_NAME

        Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

        Die Ausgabe sieht etwa so aus:

        Name:         GATEWAY_NAME
Namespace:    default
Labels:       none
Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
              networking.gke.io/backend-services:
                /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
              networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
              networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
              networking.gke.io/health-checks:
                /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
              networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
              networking.gke.io/lb-route-extensions:
                /projects/1234567890/locations/us-central1/lbRouteExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
              networking.gke.io/lb-traffic-extensions:
              networking.gke.io/ssl-certificates:
              networking.gke.io/target-http-proxies:
                /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
              networking.gke.io/target-https-proxies:
              networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
API Version:  gateway.networking.k8s.io/v1
Kind:         Gateway
Metadata:
  Creation Timestamp:  2025-03-02T16:37:50Z
  Finalizers:
  gateway.finalizer.networking.gke.io
  Generation:        1
  Resource Version:  31284863
  UID:               fd512611-bad2-438e-abfd-5619474fbf31
...

        Die Ausgabe zeigt die Annotationen, die GKE verwendet, um die Verknüpfungen zwischen dem Gateway und den zugrunde liegendenGoogle Cloud -Ressourcen zu speichern. Die Annotation networking.gke.io/lb-route-extensions bestätigt die Bindung des Gateways an die GCPRoutingExtension.

      2. Prüfen Sie den Status der Erweiterung, indem Sie bestätigen, dass die GCPRoutingExtension den Status Programmed mit dem Grund ProgrammingSucceeded hat. Dieser Befehl kann einige Minuten dauern.

        kubectl describe gcproutingextension my-gateway-extension

        Die Ausgabe sieht etwa so aus:

        Name:         my-gateway-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPRoutingExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:          1
  Resource Version:    31284378
  UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:  myext.com
      Backend Ref:
        Group:
        Kind:   Service
        Name:   extension-service
        Port:   443
      Name:     ext1
      Timeout:  1s
    Match Condition:
      Cel Expressions:
        Cel Matcher:  request.path.contains("serviceextensions")
    Name:             chain1
  Target Refs:
    Group:  gateway.networking.k8s.io
    Kind:   Gateway
    Name:   GATEWAY_NAME
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       GATEWAY_NAME
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                ProgrammingSucceeded
      Status:                True
      Type:                  Programmed
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                From                   Message
  ----    ------  ----               ----                   -------
  Normal  ADD     2m31s              sc-gateway-controller  default/my-gateway-extension
Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        GATEWAY_NAME,
SectionName: nil,
Port:        nil} was a success
  Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        GATEWAY_NAME,
SectionName: nil,
Port:        nil} was a success

        Im Feld Status.Conditions wird eine Programmed-Bedingung mit Status: True und Reason: ProgrammingSucceeded angezeigt. Diese Informationen bestätigen, dass die Verlängerung erfolgreich angewendet wurde.

  4. Traffic an die Anwendung senden

    Nachdem das Gateway, die Route und die Anwendung in Ihrem Cluster bereitgestellt wurden, können Sie den Traffic an Ihre Anwendung weiterleiten.

    1. Um auf Ihre Anwendung zuzugreifen, müssen Sie die IP-Adresse Ihres Gateways ermitteln.

      Verwenden Sie im Terminal den folgenden Befehl:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

      Mit diesem Befehl wird die IP-Adresse des Gateways ausgegeben. Ersetzen Sie in den nachfolgenden Befehlen GATEWAY_IP_ADDRESS durch die IP-Adresse aus der Ausgabe.

    2. Testen Sie die Pfadaktualisierung. Rufen Sie dazu die serviceextensions-Version des Speicherdienstes unter store.example.com/serviceextensions auf:

      curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v

      Die Ausgabe sieht etwa so aus:

      {
"cluster_name": "gke1",
"host_header": "service-extensions.com",
"metadata": "store-v1",
"pod_name": "store-v1-5d9554f847-cvxpd",
"pod_name_emoji": "💇🏼‍♀️",
"project_id": "gateway-demo",
"timestamp": "2025-03-15T12:00:00",
"zone": "us-central1-c"
}

GCPTrafficExtension konfigurieren

Sie können eine GCPTrafficExtension verwenden, um erweiterte Funktionen zur Trafficverwaltung in Ihrer Google Cloud -Umgebung zu nutzen. Sie können diese Erweiterung für globale externe Application Load Balancer, regionale externe Application Load Balancer und regionale interne Application Load Balancer konfigurieren. Mit GCPTrafficExtension können Sie benutzerdefinierte HTTP-Anfrage- und Antwortlogik, komplexes Routing, Transformationen und Sicherheitsrichtlinien implementieren.

  1. HTTPRoute aktualisieren Ändern Sie Ihre HTTPRoute so, dass sie Hostnamen oder Pfade enthält, die die Traffic-Erweiterung auslösen.

    1. Speichern Sie das folgende Beispielmanifest als Datei store-route.yaml:

      kind: HTTPRoute
apiVersion: gateway.networking.k8s.io/v1
metadata:
  name: store
spec:
  parentRefs:
  - kind: Gateway
    name: GATEWAY_NAME
  hostnames:
  - "store.example.com"
  - "service-extensions.example.com"
  rules:
  - backendRefs:
    - name: store-v1
      port: 8080
  - matches:
    - headers:
      - name: env
        value: canary
    backendRefs:
    - name: store-v2
      port: 8080
  - matches:
    - path:
        value: /de
    backendRefs:
    - name: store-german
      port: 8080

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways, z. B. internal-http, external-http oder global-external-http.

    2. Wenden Sie das store-route.yaml-Manifest auf Ihren Cluster an:

      kubectl apply -f store-route.yaml

  2. Definieren Sie die GCPTrafficExtension.

    1. Speichern Sie die GCPTrafficExtension-Konfiguration in der Beispieldatei gcp-traffic-extension.yaml:

      kind: GCPTrafficExtension
apiVersion: networking.gke.io/v1
metadata:
name: my-traffic-extension
namespace: default
spec:
targetRefs:
- group: "gateway.networking.k8s.io"
  kind: Gateway
  name: GATEWAY_NAME
extensionChains:
- name: chain1
  matchCondition:
    celExpressions:
    - celMatcher: request.path.contains("serviceextensions")
  extensions:
  - name: ext1
    authority: "myext.com"
    timeout: 1s
    backendRef:
      group: ""
      kind: Service
      name: extension-service
      port: 443
    supportedEvents:
      - RequestHeaders
      - RequestBody
      - ResponseHeaders
      - ResponseBody

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways, z. B. internal-http, external-http oder global-external-http.

    2. Wenden Sie das Beispielmanifest auf Ihren Cluster an:

      kubectl apply -f gcp-traffic-extension.yaml

  3. Prüfen Sie die Konfiguration der GCPTrafficExtension und ihre Bindung an das Gateway.

    1. Prüfen Sie die GCPTrafficExtension-Bereitstellung:

      kubectl describe gcptrafficextension my-traffic-extension

      Die Ausgabe sieht etwa so aus:

      Name:         my-traffic-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:        1
  Resource Version:  31283253
  UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:    myext.com
      Backend Ref:
        Group:
        Kind: Service
        Name: extension-service
        Port: 443
      Name:       ext1
      Timeout:    1s
    Match Condition:
      Cel Expressions:
        Cel Matcher: request.path.contains("serviceextensions")
    Name:  chain1
  Target Refs:
    Group: gateway.networking.k8s.io
    Kind: Gateway
    Name: GATEWAY_NAME
Events:  <none>

      Die Ausgabe enthält die Details der GCPTrafficExtension mit dem Namen my-traffic-extension im Standard-Namespace. Es wird das Feld Spec angezeigt, das die Definition des Verhaltens der Erweiterung enthält.

    2. Prüfen Sie die Gateway-Bindung:

      Prüfen Sie, ob die GCPTrafficExtension an das Gateway gebunden ist. Die Ausführung dieses Befehls kann einige Minuten dauern:

      kubectl describe gateway GATEWAY_NAME

      Die Ausgabe sieht etwa so aus:

      Name:         GATEWAY_NAME
Namespace:    default
Labels:       <none>
Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
              networking.gke.io/backend-services:
                /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
              networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
              networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
              networking.gke.io/health-checks:
                /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
              networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
              networking.gke.io/lb-traffic-extensions:
                /projects/1234567890/locations/us-central1/lbTrafficExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
              networking.gke.io/ssl-certificates:
              networking.gke.io/target-http-proxies:
                /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
              networking.gke.io/target-https-proxies:
              networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
API Version:  gateway.networking.k8s.io/v1
Kind:         Gateway
Metadata:
  Creation Timestamp:  2025-03-02T16:37:50Z
  Finalizers:
    gateway.finalizer.networking.gke.io
  Generation:        1
  Resource Version:  31284863
  UID:               fd512611-bad2-438e-abfd-5619474fbf31
...

      Die Ausgabe enthält die Annotationen, die GKE zum Speichern der Links zwischen dem Gateway und den zugrunde liegenden Google Cloud -Ressourcen verwendet. Die Annotation networking.gke.io/lb-traffic-extensions bestätigt die Bindung.

    3. Prüfen Sie den Status der Erweiterung:

      Führen Sie den folgenden Befehl aus, um den Erweiterungsstatus von GCPTrafficExtension zu prüfen:

      kubectl describe gcptrafficextension my-traffic-extension

      Prüfen Sie, ob die GCPTrafficExtension den Status Programmed mit dem Grund ProgrammingSucceeded hat. Die Verarbeitung des Befehls kann einige Minuten dauern.

      Die Ausgabe der GCPTrafficExtension-Ressource sieht in etwa so aus:

      Name:         my-traffic-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:          1
  Resource Version:    31284378
  UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:  myext.com
      Backend Ref:
        Group:
        Kind:   Service
        Name:   extension-service
        Port:   443
      Name:     ext1
      Timeout:  1s
    Match Condition:
      Cel Expressions:
        Cel Matcher:  request.path.contains("serviceextensions")
    Name:             chain1
  Target Refs:
    Group:  gateway.networking.k8s.io
    Kind:   Gateway
    Name:   GATEWAY_NAME
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       GATEWAY_NAME
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                ProgrammingSucceeded
      Status:                True
      Type:                  Programmed
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                From                   Message
  ----    ------  ----               ----                   -------
  Normal  ADD     2m31s              sc-gateway-controller  default/my-traffic-extension
  Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
  Kind:        "Gateway",
  Namespace:   "default",
  Name:        GATEWAY_NAME,
  SectionName: nil,
  Port:        nil} was a success
  Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPTrafficExtension "default/my-traffic-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
  Kind:        "Gateway",
  Namespace:   "default",
  Name:        GATEWAY_NAME,
  SectionName: nil,
  Port:        nil} was a success

      Im Feld Status.Conditions wird eine Programmed-Bedingung mit Status: True und Reason: ProgrammingSucceeded angezeigt. Diese Informationen bestätigen, dass die Erweiterung erfolgreich angewendet wurde.

  4. Traffic an die Anwendung senden

    Nachdem das Gateway, die Route und die Anwendung in Ihrem Cluster bereitgestellt wurden, können Sie den Traffic an Ihre Anwendung weiterleiten.

    1. Um auf Ihre Anwendung zuzugreifen, müssen Sie die IP-Adresse Ihres Gateways ermitteln.

      Verwenden Sie im Terminal den folgenden Befehl:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

      Mit diesem Befehl wird die IP-Adresse des Gateways ausgegeben. Ersetzen Sie in den nachfolgenden Befehlen GATEWAY_IP_ADDRESS durch die IP-Adresse aus der Ausgabe.

    2. Testen Sie die Pfadaktualisierung. Rufen Sie dazu die serviceextensions-Version des Speicherdienstes unter store.example.com/serviceextensions auf:

      curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v

      Die Ausgabe sieht etwa so aus:

      {
*   Request completely sent off
< HTTP/1.1 200 OK
< server: Werkzeug/2.3.7 Python/3.11.3
< date: Sun, 02 Mar 2025 16:58:10 GMT
< content-type: application/json
< access-control-allow-origin: *
< hello: service-extensions
< via: 1.1 google
< transfer-encoding: chunked
}

GCPAuthzExtension-Ressource konfigurieren

Sie können eine GCPAuthzExtension mit einer GCPAuthzPolicy verwenden, um komplexe Autorisierungsentscheidungen zu erzwingen, indem Sie sie an einen externen Dienst oder Identity-Aware Proxy (IAP) delegieren.

  1. Definieren Sie die GCPAuthzExtension:

    Sie können die GCPAuthzExtension so konfigurieren, dass sie entweder auf einen benutzerdefinierten Erweiterungsdienst oder auf IAP als Callout-Dienst verweist.

    • Option 1: Auf einen benutzerdefinierten Erweiterungsdienst verweisen

      1. Speichern Sie die GCPAuthzExtension-Konfiguration in der Beispieldatei gcp-authz-extension.yaml:
      apiVersion: networking.gke.io/v1
kind: GCPAuthzExtension
metadata:
  name: my-authz-ext
  namespace: default
spec:
  backendRef:
    kind: Service
    name: "${authz-service}"
  forwardHeaders:
  - Authorization
  failOpen: false
  timeout: "0.1s"
  wireFormat: EXT_PROC_GRPC

      Im vorherigen Beispiel ist "${authz-service}" ein Erweiterungsdienst, der im selben Namespace wie GCPAuthzPolicy vorhanden sein muss.

      1. Wenden Sie das Manifest an:
      kubectl apply -f gcp-authz-extension.yaml

    • Option 2: IAP als benutzerdefinierten Callout-Dienst referenzieren

      Sie können IAP auch als benutzerdefinierten Callout-Dienst konfigurieren, indem Sie iap.googleapis.com im Feld googleAPIServiceName angeben:

      1. Speichern Sie die GCPAuthzExtension-Konfiguration in der Beispieldatei authz-extension-iap.yaml:
      apiVersion: networking.gke.io/v1
kind: GCPAuthzExtension
metadata:
  name: my-authz-ext-iap
  namespace: default
spec:
  googleAPIServiceName: iap.googleapis.com
  timeout: 50ms
  failOpen: false
      1. Wenden Sie das Manifest an:
      kubectl apply -f authz-extension-iap.yaml

  2. Definieren Sie die GCPAuthzPolicy:

    Die GCPAuthzPolicy ist auf das Gateway ausgerichtet und gibt die Aktion an, die für übereinstimmenden Traffic ausgeführt werden soll:

    • CUSTOM-Autorisierungsrichtlinie einrichten:

      Mit der Aktion CUSTOM wird die Autorisierungsentscheidung an die Erweiterung delegiert, die Sie im vorherigen Schritt erstellt haben.

      1. Speichern Sie das folgende Manifest unter gcp-authz-policy.yaml:

        apiVersion: networking.gke.io/v1
kind: GCPAuthzPolicy
metadata:
  name: my-gateway-authz
  namespace: default
spec:
  enforcementLevel: L7
  targetRefs:
  - group: gateway.networking.k8s.io
    kind: Gateway
    name: "GATEWAY_NAME"
  rules:
  - from:
      sources:
      - principals:
        - principal_selector: CLIENT_CERT_URI_SANS
          principal:
            exact: "spiffee://cluster.local/ns1/pod1"
  - to:
      operations:
      - paths:
        - exact: "/api/secure-endpoint"
  action: CUSTOM
  customProvider:
    authzExtension:
      extensionRefs:
      - group: networking.gke.io
        kind: GCPAuthzExtension
        name: my-authz-ext

        Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

      2. Wenden Sie das Manifest an:

        kubectl apply -f gcp-authz-policy.yaml

Auf eine GCPWasmPlugin-Ressource verweisen

Sie können benutzerdefinierte Logik direkt in den Datenpfad des Load Balancers einfügen, indem Sie ein GCPWasmPlugin mit einer GCPTrafficExtension oder GCPEdgeExtension verwenden. Mit dieser Methode können Sie benutzerdefinierte Funktionen zur Trafficverwaltung bereitstellen, die als Wasm-Modul verpackt sind.

So konfigurieren Sie GKE Service Extensions:

  1. GCPWasmPlugin bereitstellen: Erstellen Sie eine GCPWasmPlugin-CustomResourceDefinition (CRD) mit dem benutzerdefinierten Code für Ihr Wasm-Modul und stellen Sie sie bereit. Sie können GCPWasmPlugin mit GCPTrafficExtension oder GCPEdgeExtension für die gke-l7-global-external-managed GatewayClass verwenden.

  2. Service Extensions konfigurieren: Konfigurieren Sie eine der folgenden Erweiterungen mit GCPWasmPlugin:

GCPWasmPlugin bereitstellen

Mit dem GCPWasmPlugin können Sie benutzerdefinierte, vom Nutzer geschriebene Logik direkt in den Datenpfad des Google Cloud Load Balancers einfügen. Die GCPWasmPlugin-Ressource verweist auf das Image des Wasm-Moduls in Artifact Registry, das dann vom Load Balancer ausgeführt wird.

Bevor Sie mit den folgenden Schritten fortfahren, müssen Sie Ihr Wasm-Modul in ein Artifact Registry-Repository hochgeladen haben. Weitere Informationen finden Sie unter Plug-in-Code vorbereiten.

So stellen Sie eine GCPWasmPlugin-Ressource bereit:

  1. Speichern Sie das folgende Manifest als wasm-plugin.yaml:

    kind: GCPWasmPlugin
apiVersion: networking.gke.io/v1
metadata:
  name: gcp-wasm-plugin
spec:
  versions:
  - name: wasm-plugin-version
    description: "Test wasm plugin version"
    image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
    weight: 1000000
  logConfig:
    enabled: true
    # Configures the sampling rate of activity logs.
    # The value of the field must be in range [0, 1e6].
    sampleRate: 1000000
    # Specifies the lowest level of logs that are exported to Cloud Logging.
    minLogLevel: INFO

    Wichtige Hinweise:

    • spec.versions.name: Der Versionsname muss innerhalb der GCPWasmPlugin-Ressource eindeutig sein. Sie können bis zu 10 Versionen auflisten. Nur eine Version muss ein Gewicht ungleich null haben.
    • spec.versions.image: Verweist auf das Image mit dem Plug-in-Code, das in Artifact Registry gespeichert ist.
    • spec.versions.weight: Gibt das Gewicht der Plugin-Version an. Die Gewichtung muss eine Zahl zwischen 0 und 1.000.000 (einschließlich) sein.
    • spec.logConfig: Gibt an, ob Cloud Logging für dieses Plug-in aktiviert werden soll. Wenn der Wert nicht angegeben ist, ist Cloud Logging standardmäßig deaktiviert.
    • spec.logConfig.sampleRate: Konfiguriert die Abtastrate von Aktivitätsprotokollen. Die Rate muss eine Zahl zwischen 0 und 1.000.000 sein. Wenn Cloud Logging aktiviert ist und kein Wert angegeben wird, ist der Standardwert 1,000,000 (100% der Anfragen werden protokolliert).
    • spec.logConfig.minLogLevel: Gibt die niedrigste Ebene von Logs an, die nach Cloud Logging exportiert werden. Wenn der Wert nicht angegeben wird, wenn Cloud Logging aktiviert ist, wird das Feld standardmäßig auf INFO festgelegt.

  2. Wenden Sie das wasm-plugin.yaml-Manifest an:

    kubectl apply -f wasm-plugin.yaml

  3. Prüfen Sie, ob das Plug-in bereitgestellt wurde:

    kubectl describe gcpwasmplugins.networking.gke.io gcp-wasm-plugin

    Die Ausgabe sieht etwa so aus:

    Name:         gcp-wasm-plugin
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPWasmPlugin
Metadata:
  Creation Timestamp:  2025-08-08T19:54:18Z
  Generation:          1
  Resource Version:    44578
  UID:                 549a12c7-91d1-43ad-a406-d6157a799b79
Spec:
  Log Config:
    Enabled: true
    Min Log Level: INFO
    Sample Rate: 1000000
  Versions:
    Description:  Test wasm plugin version
    Image:        us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main
    Name:         wasm-plugin-version
    Weight:       1000000
  Events:     <none>

GCPTrafficExtension konfigurieren

Wenn Sie Ihrem globalen externen Application Load Balancer benutzerdefinierte Logik hinzufügen möchten, können Sie eine GCPTrafficExtension so konfigurieren, dass ein GCPWasmPlugin verwendet wird. Mit einer GCPTrafficExtension können Sie erweiterte Funktionen zur Traffic-Verwaltung in Ihrer Google Cloud -Umgebung nutzen. Sie können diese Erweiterung für globale externe Application Load Balancer konfigurieren.

Führen Sie die folgenden Schritte aus, um eine GCPTrafficExtension für die Verwendung eines GCPWasmPlugin zu konfigurieren:

  1. Definieren Sie die GCPTrafficExtension.

    1. Speichern Sie die GCPTrafficExtension-Konfiguration als gcp-traffic-extension-with-plugin.yaml:

      kind: GCPTrafficExtension
apiVersion: networking.gke.io/v1
metadata:
  name: gcp-traffic-extension-with-plugin
  namespace: default
spec:
  targetRefs:
  - group: "gateway.networking.k8s.io"
    kind: Gateway
    name: GATEWAY_NAME
  extensionChains:
  - name: chain1
    matchCondition:
      celExpressions:
      - celMatcher: request.path.contains("serviceextensions")
    extensions:
    - name: ext1
      supportedEvents:
      - RequestHeaders
      - ResponseHeaders
      backendRef:
        group: "networking.gke.io"
        kind: GCPWasmPlugin
        name: gcp-wasm-plugin

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways, z. B. global-external-http.

    2. Wenden Sie das Beispielmanifest auf Ihren Cluster an:

      kubectl apply -f gcp-traffic-extension-with-plugin.yaml

  2. Prüfen Sie die Konfiguration der GCPTrafficExtension und ihre Bindung an das Gateway.

    1. Prüfen Sie die GCPTrafficExtension-Bereitstellung:

      kubectl describe gcptrafficextensions.networking.gke.io gcp-traffic-extension-with-plugin

      Die Ausgabe sieht etwa so aus:

      Name:         gcp-traffic-extension-with-plugin
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:        1
  Resource Version:  31283253
  UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Backend Ref:
        Group: networking.gke.io
        Kind: GCPWasmPlugin
        Name: gcp-wasm-plugin
      Name:       ext1
      Supported Events:
        RequestHeaders
        ResponseHeaders
    Match Condition:
      Cel Expressions:
        Cel Matcher: request.path.contains("serviceextensions")
    Name:  chain1
  Target Refs:
    Group: gateway.networking.k8s.io
    Kind: Gateway
    Name: GATEWAY_NAME
Events:  <none>

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

      Die Ausgabe enthält die Details der GCPTrafficExtension mit dem Namen gcp-traffic-extension-with-plugin im Standard-Namespace. Es wird das Feld Spec angezeigt, das die Definition des Verhaltens der Erweiterung enthält.

    2. Prüfen Sie die Gateway-Bindung:

      Prüfen Sie, ob die GCPTrafficExtension an das Gateway gebunden ist. Die Ausführung dieses Befehls kann einige Minuten dauern:

      kubectl describe gateway GATEWAY_NAME

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

      Die Ausgabe sieht etwa so aus:

      Name:         GATEWAY_NAME
Namespace:    default
Labels:       <none>
Annotations:  networking.gke.io/addresses: /projects/922988411345/global/addresses/test-k18j-default-external-http-2jfqxrkgd0fm
              networking.gke.io/backend-services:
                /projects/922988411345/global/backendServices/test-k18j-default-gw-serve404-80-8zjp3d8cqfsu, /projects/922988411345/global/backendServices...
                networking.gke.io/certmap: store-example-com-map
                networking.gke.io/firewalls: /projects/922988411345/global/firewalls/test-k18j-l7-default-global
                networking.gke.io/forwarding-rules: /projects/922988411345/global/forwardingRules/test-k18j-default-external-http-wt1tl0cwi6zr
                networking.gke.io/health-checks:
                  /projects/922988411345/global/healthChecks/test-k18j-default-gw-serve404-80-8zjp3d8cqfsu, /projects/922988411345/global/healthChecks/test-...
                networking.gke.io/last-reconcile-time: 2025-08-08T20:27:35Z
                networking.gke.io/lb-route-extensions:
                networking.gke.io/lb-traffic-extensions:
                  projects/922988411345/locations/global/lbTrafficExtensions/test-k18j-default-external-http-0tdum40yts35
                networking.gke.io/ssl-certificates:
                networking.gke.io/target-http-proxies:
                networking.gke.io/target-https-proxies: /projects/922988411345/global/targetHttpsProxies/test-k18j-default-external-http-jy9mc97xb5yh
                networking.gke.io/url-maps: /projects/922988411345/global/urlMaps/test-k18j-default-external-http-jy9mc97xb5yh
                networking.gke.io/wasm-plugin-versions:
                  projects/922988411345/locations/global/wasmPlugins/test-k18j-default-gcp-wasm-plugin-itle20jj9nyk/versions/test-k18j-wasm-plugin-version-i...
                networking.gke.io/wasm-plugins: projects/922988411345/locations/global/wasmPlugins/test-k18j-default-gcp-wasm-plugin-itle20jj9nyk
API Version:  gateway.networking.k8s.io/v1
Kind:         Gateway
Metadata:
  Creation Timestamp:  2025-03-02T16:37:50Z
  Finalizers:
    gateway.finalizer.networking.gke.io
  Generation:        1
  Resource Version:  31284863
  UID:               fd512611-bad2-438e-abfd-5619474fbf31
Spec:
  Gateway Class Name:  gke-l7-global-external-managed
  Listeners:
    Allowed Routes:
      Namespaces:
        From:  Same
    Name:      https
    Port:      443
    Protocol:  HTTPS
...

      Die Ausgabe zeigt die Annotationen, die GKE zum Speichern der Links zwischen dem Gateway und den zugrunde liegenden Google Cloud-Ressourcen verwendet. Die Annotationen networking.gke.io/lb-traffic-extensions, networking.gke.io/wasm-plugin-versions und networking.gke.io/wasm-plugins bestätigen die Bindung.

    3. Prüfen Sie den Erweiterungsstatus:

      Prüfen Sie, ob die GCPTrafficExtension den Status Programmed mit dem Grund ProgrammingSucceeded hat. Die Ausführung dieses Befehls kann einige Minuten dauern.

      kubectl describe gcptrafficextensions.networking.gke.io gcp-traffic-extension-with-plugin

      Die Ausgabe sieht etwa so aus:

      Name:         gcp-traffic-extension-with-plugin
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-08-08T20:08:09Z
  Generation:          1
  Resource Version:    56528
  UID:                 1389f790-9663-45ca-ac4e-a2c082f43359
Spec:
  Extension Chains:
    Extensions:
      Backend Ref:
        Group:  networking.gke.io
        Kind:   GCPWasmPlugin
        Name:   gcp-wasm-plugin
      Name:     ext1
      Supported Events:
        RequestHeaders
        ResponseHeaders
    Match Condition:
      Cel Expressions:
        Cel Matcher:  request.path.contains("serviceextensions")
    Name:             chain1
  Target Refs:
    Group:  gateway.networking.k8s.io
    Kind:   Gateway
    Name:   external-http
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       external-http
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-08-08T20:16:13Z
      Message:
      Observed Generation:   1
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-08-08T20:16:13Z
      Message:
      Observed Generation:   1
      Reason:                ResolvedRefs
      Status:                True
      Type:                  ResolvedRefs
      Last Transition Time:  2025-08-08T20:16:13Z
      Message:
      Observed Generation:   1
      Reason:                ProgrammingSucceeded
      Status:                True
      Type:                  Programmed
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                  From                   Message
  ----    ------  ----                 ----                   -------
  Normal  ADD     19m                  sc-gateway-controller  default/gcp-traffic-extension-with-plugin
  Normal  SYNC    3m25s (x4 over 11m)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil} was a success
  Normal  SYNC  3m25s (x4 over 11m)  sc-gateway-controller  All the object references were able to be resolved for GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" bound to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil}
  Normal  SYNC  3m25s (x4 over 11m)  sc-gateway-controller  Programming of GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil} was a success

    4. Prüfen Sie den Status des Plug-ins.

      Prüfen Sie, ob die GCPWasmPlugin-Ressource den Status Programmed mit dem Grund ProgrammingSucceeded hat. Die Ausführung dieses Befehls kann einige Minuten dauern.

      kubectl describe gcpwasmplugins.networking.gke.io gcp-wasm-plugin

      Die Ausgabe sieht etwa so aus:

      Name:         gcp-wasm-plugin
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPWasmPlugin
Metadata:
  Creation Timestamp:  2025-08-08T19:54:18Z
  Generation:          1
  Resource Version:    44578
  UID:                 549a12c7-91d1-43ad-a406-d6157a799b79
Spec:
  Log Config:
    Enabled: true
    Min Log Level: INFO
    Sample Rate: 1000000
  Versions:
    Description:  Test wasm plugin version
    Image:        us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main
    Name:         wasm-plugin-version
    Weight:       1000000
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       external-http
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-08-08T19:59:06Z
      Message:
      Observed Generation:   1
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-08-08T19:59:06Z
      Message:
      Observed Generation:   1
      Reason:                ResolvedRefs
      Status:                True
      Type:                  ResolvedRefs
      Last Transition Time:  2025-08-08T19:59:06Z
      Message:
      Observed Generation:   1
      Reason:                ProgrammingSucceeded
      Status:                True
      Type:                  Programmed
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                 From                   Message
  ----    ------  ----                ----                   -------
  Normal  ADD     31m                 sc-gateway-controller  default/gcp-wasm-plugin
  Normal  SYNC    2m1s (x7 over 26m)  sc-gateway-controller  Attachment of WasmPlugin "default/gcp-wasm-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil} was a success
  Normal  SYNC  2m1s (x7 over 26m)  sc-gateway-controller  All the object references were able to be resolved for WasmPlugin "default/gcp-wasm-plugin" bound to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil}
  Normal  SYNC  2m1s (x7 over 26m)  sc-gateway-controller  Programming of WasmPlugin "default/gcp-wasm-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil} was a success

  3. Traffic an die Anwendung senden

    Nachdem das Gateway, die Route und die Anwendung in Ihrem Cluster bereitgestellt wurden, können Sie den Traffic an Ihre Anwendung weiterleiten.

    1. Um auf Ihre Anwendung zuzugreifen, müssen Sie die IP-Adresse Ihres Gateways ermitteln.

      Verwenden Sie im Terminal den folgenden Befehl:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

      Mit diesem Befehl wird die IP-Adresse des Gateways ausgegeben. Ersetzen Sie in den nachfolgenden Befehlen GATEWAY_IP_ADDRESS durch die IP-Adresse aus der Ausgabe.

    2. Testen Sie die Pfadaktualisierung. Rufen Sie dazu die serviceextensions-Version des Speicherdienstes unter store.example.com/serviceextensions auf:

      curl https://store.example.com/serviceextensions --resolve store.example.com:443:GATEWAY_IP_ADDRESS --cacert cacert.pem -v

      Die Ausgabe gibt Hello World zurück.

GCPEdgeExtension mit GCPWasmPlugin konfigurieren

Wenn Sie Ihrem globalen externen Application Load Balancer mithilfe eines WebAssembly-Moduls (Wasm) benutzerdefinierte Logik hinzufügen möchten, konfigurieren Sie eine GCPEdgeExtension, die auf das GCPWasmPlugin verweist.

  1. Speichern Sie das folgende GCPEdgeExtension-Manifest als gcp-edge-extension-with-plugin.yaml:

    kind: GCPEdgeExtension
apiVersion: networking.gke.io/v1
metadata:
  name: gcp-edge-extension-with-plugin
  namespace: default
spec:
  targetRefs:
  - group: "gateway.networking.k8s.io"
    kind: Gateway
    name: GATEWAY_NAME
  extensionChains:
  - name: chain1
    matchCondition:
      celExpressions:
      - celMatcher: request.path.startsWith("/serviceextensions")
    extensions:
    - name: ext1
      supportedEvents:
      - RequestHeaders
      backendRef:
        group: "networking.gke.io"
        kind: GCPWasmPlugin
        name: gcp-wasm-plugin

    Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

  2. Wenden Sie das Manifest auf Ihren Cluster an:

    kubectl apply -f gcp-edge-extension-with-plugin.yaml

  3. Prüfen Sie die Konfiguration der GCPEdgeExtension und ihre Bindung an das Gateway:

    1. Prüfen Sie den Erweiterungsstatus:

      Führen Sie den folgenden Befehl aus, um den Erweiterungsstatus der GCPEdgeExtension zu prüfen:

      kubectl describe gcpedgeextensions.networking.gke.io gcp-edge-extension-with-plugin

      Prüfen Sie, ob die GCPEdgeExtension den Status Programmed mit dem Grund ProgrammingSucceeded hat. Die Verarbeitung dieses Befehls kann einige Minuten dauern.

    2. Prüfen Sie die Gateway-Bindung:

      Führen Sie dazu diesen Befehl aus:

      kubectl describe gateway GATEWAY_NAME

      Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

      Prüfen Sie, ob die GCPEdgeExtension an das Gateway gebunden ist. Die Verarbeitung dieses Befehls kann einige Minuten dauern. Die Ausgabe enthält die Annotation networking.gke.io/lb-edge-extensions, die die Verbindung zwischen dem Gateway und der Edge-Erweiterung bestätigt.

Traffic an die Erweiterung senden

Nachdem Sie Ihr Gateway und Ihre GCPEdgeExtension bereitgestellt haben, testen Sie die Routing-Logik, indem Sie Traffic an Ihre Anwendung senden.

  1. So greifen Sie auf Ihre Anwendung zu: Rufen Sie die IP-Adresse Ihres Gateways ab:

    kubectl get gateways.gateway.networking.k8s.io external-http -o=jsonpath="{.status.addresses[0].value}"

    Die Ausgabe ist die IP-Adresse des Gateways. Ersetzen Sie in den folgenden Befehlen GATEWAY_IP_ADDRESS durch die IP-Adresse aus der Ausgabe.

  2. Senden Sie eine Anfrage an die Basis-URL:

    curl http://store.example.com --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v

    Das Gateway leitet die Anfrage an den Standarddienst weiter, z. B. store-v1.

  3. Senden Sie eine Anfrage an den in Ihrem „celMatcher“ angegebenen Pfad, z. B. /serviceextensions:

    curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v

    Die Erweiterung löst das Wasm-Plug-in aus, das die Anfrage an den sekundären Dienst weiterleitet, z. B. store-v2.

GCPWasmPlugin-Ressource verwalten

Sie können die GCPWasmPlugin-CRD aktualisieren und das Plug-in überwachen.

GCPWasmPlugin aktualisieren

So aktualisieren Sie eine GCPWasmPlugin-Ressource:

  1. Nehmen Sie die Änderung in Ihrem GCPWasmPlugin-Manifest vor und folgen Sie der Anleitung unter GCPWasmPlugin bereitstellen.

    Wenn Sie beispielsweise zwei Versionen des Plug-ins haben möchten, von denen eine Traffic verarbeitet und die andere nicht, aktualisieren Sie die Datei wasm-plugin.yaml so:

    kind: GCPWasmPlugin
apiVersion: networking.gke.io/v1
metadata:
  name: gcp-wasm-plugin
spec:
  versions:
  - name: wasm-plugin-version-v1
    description: "Serving Wasm Plugin version"
    image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
    weight: 1000000
  - name: wasm-plugin-version-v2
    description: "Non serving Wasm Plugin version"
    image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
    weight: 0
  logConfig:
    enabled: true
    sampleRate: 1000000
    minLogLevel: INFO

    In diesem Beispiel gilt Folgendes:

    • wasm-plugin-version-v1 hat einen weight von 1000000, d. h., es wird der gesamte Traffic verarbeitet.
    • wasm-plugin-version-v2 hat einen weight von 0, d. h., es wird kein Traffic bereitgestellt.

  2. Führen Sie den folgenden Befehl aus, um sicherzustellen, dass das Gateway aktualisiert wird. Die Ausführung dieses Befehls kann einige Minuten dauern:

    kubectl describe gateway GATEWAY_NAME

    Ersetzen Sie GATEWAY_NAME durch den Namen Ihres Gateways.

GCPWasmPlugin überwachen

Informationen zum Aufrufen von Messwerten für GCPWasmPlugin in der Google Cloud Console finden Sie unter Monitoring aus der Perspektive von Plug-ins.

Wenn Sie in der Anleitung den Schritt erreichen, in dem Sie einen Wert aus der Liste Plugin version filter auswählen müssen, suchen Sie nach dem Format prefix−WASM_PLUGIN_VERSION_NAME_FROM_FILE−suffix, wobei WASM_PLUGIN_VERSION_NAME_FROM_FILE der spezifische Versionsname ist, den Sie in Ihrer GCPWasmPlugin-Konfigurationsdatei definiert haben.

Probleme mit Traffic-Erweiterungen auf Gateways beheben

In diesem Abschnitt finden Sie Tipps zur Fehlerbehebung bei der Konfiguration von Traffic-Erweiterungen auf Gateways.

Gateway nicht gefunden

Der folgende Fehler gibt an, dass die im Feld targetRefs der Ressource „GCPTrafficExtension“, „GCPRoutingExtension“ oder „GCPEdgeExtension“ angegebene Gateway-Ressource nicht vorhanden ist:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.gatewayRef: gateway "my-gateway" not found in namespace "default"

Achten Sie zur Behebung dieses Problems darauf, dass die im Feld targetRefs der GCPTrafficExtension- oder GCPRoutingExtension-Ressource angegebene Gateway-Ressource im angegebenen Namespace vorhanden ist.

Dienst oder Dienstport nicht gefunden

Der folgende Fehler weist darauf hin, dass der im Feld backendRef der GCPTrafficExtension- oder GCPRoutingExtension-Ressource angegebene Dienst oder Dienstport nicht vorhanden ist:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: service "callout-service" not found in namespace "default"

Achten Sie zur Behebung dieses Problems darauf, dass der Dienst und der Dienstport, die im Feld backendRef der GCPTrafficExtension- oder GCPRoutingExtension-Ressource angegeben sind, im angegebenen Namespace vorhanden sind.

Keine Netzwerkendpunkte in der NEG

Der folgende Fehler weist darauf hin, dass keine Netzwerkendpunkte in der NEG mit dem Dienst verknüpft sind, der im Feld backendRef der GCPTrafficExtension- oder GCPRoutingExtension-Ressource angegeben ist:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: no network endpoints found for service "callout-service"

Um dieses Problem zu beheben, müssen Sie dafür sorgen, dass der Dienst, der im Feld backendRef der GCPTrafficExtension- oder GCPRoutingExtension-Ressource angegeben ist, Netzwerkendpunkte hat.

Keine Antwort oder Antwort mit einem Fehler beim Senden der Anfrage

Wenn Sie keine Antwort oder eine Antwort mit einem Fehler erhalten, wenn Sie eine Anfrage senden, deutet dies möglicherweise darauf hin, dass der Callout-Dienst nicht richtig funktioniert.

Prüfen Sie die Logs des Callout-Dienstes auf Fehler, um dieses Problem zu beheben.

Fehlercode 404 in der JSON-Nutzlast

Der folgende Fehler weist darauf hin, dass der Callout-Dienst nicht gefunden wurde oder nicht auf die Anfrage reagiert:

{
  "error": {
    "code": 404,
    "message": "Requested entity was not found.",
    "status": "NOT_FOUND"
  }
}

Prüfen Sie, ob der Callout-Dienst ausgeführt wird, ob er den richtigen Port überwacht und ob der Dienst in der GCPTrafficExtension- oder GCPRoutingExtension-Ressource richtig konfiguriert ist, um das Problem zu beheben.

Fehlercode 500 in der JSON-Nutzlast

Der folgende Fehler weist darauf hin, dass beim Callout-Dienst ein interner Serverfehler aufgetreten ist:

{
  "error": {
    "code": 500,
    "message": "Internal server error.",
    "status": "INTERNAL"
  }
}

Um dieses Problem zu beheben, prüfen Sie die Logs des Callout-Dienstes, um die Ursache des internen Serverfehlers zu ermitteln.

GCPWasmPlugin ist nicht vorhanden

Der folgende Fehler weist darauf hin, dass die GCPWasmPlugin-Ressource für Ihre GCPTrafficExtension oder GCPEdgeExtension nicht in Ihrem Projekt vorhanden ist:

Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       external-http
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-06T16:27:57Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-06T16:27:57Z
      Message:               error cause: invalid-wasm-plugin: GCPWasmPlugin default/my-wasm-plugin in GCPTrafficExtension default/my-gateway-plugin-extension does not exist
      Reason:                GCPWasmPluginNotFound
      Status:                False
      Type:                  ResolvedRefs
    Controller Name:         networking.gke.io/gateway

Um dieses Problem zu beheben, erstellen Sie ein entsprechendes GCPWasmPlugin im Projekt Google Cloud oder verweisen Sie mit einer Erweiterung auf ein vorhandenes GCPWasmPlugin.

Nächste Schritte
