Configurer Multus avec IPVLAN et Whereabouts

Standard

Ce document explique comment configurer des pods dans Google Kubernetes Engine (GKE) avec plusieurs interfaces réseau à l'aide des plug-ins Multus CNI, IPVLAN CNI et Whereabouts IPAM.

Le plug-in CNI IPVLAN fournit une connectivité de couche 2 pour les interfaces de pod supplémentaires, et le plug-in IPAM Whereabouts leur attribue des adresses IP de manière dynamique.

Cette configuration permet des configurations réseau avancées, telles que la séparation du trafic du plan de contrôle et du plan de données pour une isolation et une segmentation réseau améliorées.

Ce document s'adresse aux architectes cloud et aux spécialistes de la mise en réseau qui conçoivent et implémentent le réseau pour leur organisation. Pour en savoir plus sur les rôles courants et les exemples de tâches que nous citons dans le contenu Google Cloud , consultez Rôles utilisateur et tâches courantes de GKE.

Avant de lire ce document, assurez-vous de maîtriser les concepts suivants :

Avantages de l'utilisation de Multus avec IPVLAN

La configuration de vos pods avec plusieurs interfaces réseau à l'aide de cette solution présente plusieurs avantages clés. Les principaux cas d'utilisation de la configuration de Multus avec IPVLAN en mode couche 2 concernent la segmentation du réseau qui nécessite une adjacence de couche 2 :

Isolation du trafic : isolez différents types de trafic pour améliorer la sécurité et les performances. Par exemple, vous pouvez séparer le trafic de gestion sensible du trafic de données d'application.
Séparation du plan de contrôle et du plan de données : dédiez l'interface réseau principale au trafic du plan de contrôle tout en dirigeant le trafic du plan de données à haut débit via une interface IPVLAN secondaire.
Adjacence de couche 2 : respectez les exigences des applications qui ont besoin d'une connectivité de couche 2 directe entre les pods sur le même réseau secondaire.

Limites

Les pods configurés avec des interfaces Multus ne peuvent pas utiliser simultanément les fonctionnalités multiréseaux intégrées de GKE. La configuration réseau d'un pod doit utiliser Multus ou la fonctionnalité de multiréseau intégrée du cluster.

Fonctionnement de Multus avec IPVLAN et Whereabouts

Multus est un méta-plug-in CNI qui permet aux pods de se connecter à plusieurs réseaux. Multus sert de répartiteur et appelle d'autres plug-ins CNI pour configurer les interfaces réseau en fonction des ressources NetworkAttachmentDefinition. Vous définissez chaque réseau supplémentaire à l'aide d'un NetworkAttachmentDefinition, qui spécifie le plug-in CNI (tel qu'IPVLAN) et le plug-in IPAM (tel que Whereabouts) à utiliser pour ce réseau.

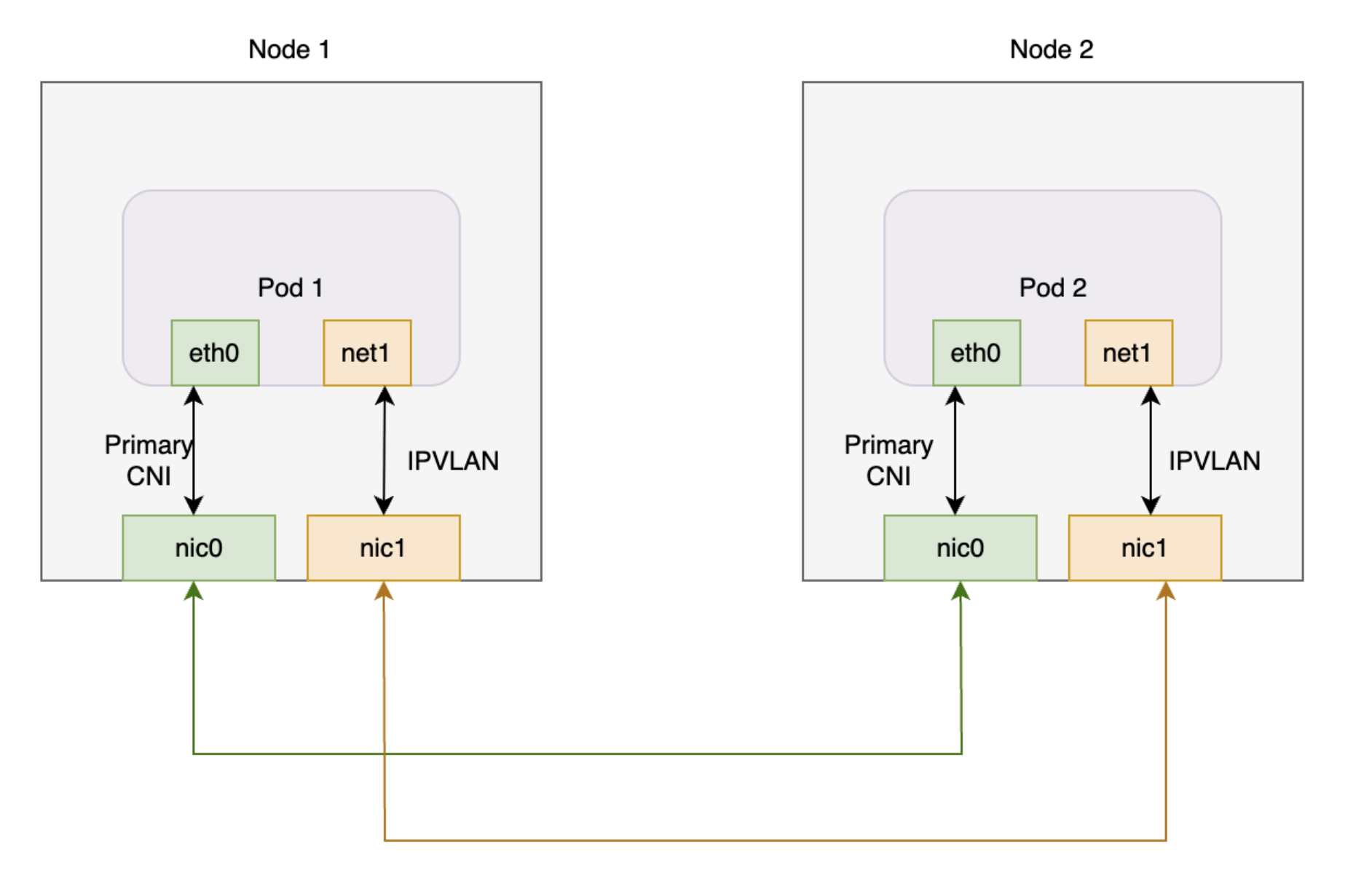

Le schéma suivant illustre l'architecture Multus avec les plug-ins IPVLAN et Whereabouts.Le plug-in Whereabouts fonctionne avec Multus et IPVLAN pour gérer la gestion des adresses IP (IPAM) pour les interfaces réseau supplémentaires des pods.

Diagramme montrant comment Multus, IPVLAN et Whereabouts fonctionnent ensemble dans GKE. — Figure 1. Architecture Multus avec les plug-ins IPVLAN et Whereabouts.

Lorsque vous utilisez Multus avec IPVLAN et Whereabouts sur GKE, les pods ont généralement la configuration d'interface suivante :

Interface principale (eth0) : GKE Dataplane V2 gère cette interface, qui fournit la connectivité par défaut du cluster.
Interfaces supplémentaires (net1, etc.) : Multus gère ces interfaces. Multus appelle le plug-in CNI IPVLAN en mode couche 2 pour chaque NetworkAttachmentDefinition que vous spécifiez dans les annotations d'un pod. Cette configuration fournit une connectivité de couche 2 à un réseau VPC secondaire.
Gestion des adresses IP (IPAM) : vous configurez le plug-in Whereabouts IPAM dans NetworkAttachmentDefinition. Le plug-in IPAM Whereabouts attribue dynamiquement des adresses IP aux interfaces IPVLAN supplémentaires à partir d'une plage prédéfinie.

Planification des pods avec plusieurs réseaux

Lorsque vous créez un pod et spécifiez un NetworkAttachmentDefinition dans ses annotations, le planificateur GKE place le pod uniquement sur un nœud capable de répondre aux exigences réseau. Le planificateur identifie les nœuds d'un pool de nœuds pour lesquels l'interface réseau secondaire requise est configurée. Ce processus d'identification des nœuds garantit que le planificateur planifie le pod sur un nœud pouvant se connecter au réseau supplémentaire et recevoir une adresse IP de la plage spécifiée.

Les sections suivantes vous guident dans la configuration de Multus avec les plug-ins IPVLAN et Whereabouts sur votre cluster GKE.

Avant de commencer

Avant de commencer, effectuez les tâches suivantes :

Activez l'API Google Kubernetes Engine.

Activer l'API Google Kubernetes Engine

Si vous souhaitez utiliser Google Cloud CLI pour cette tâche, installez puis initialisez la gcloud CLI. Si vous avez déjà installé la gcloud CLI, obtenez la dernière version en exécutant la commande gcloud components update. Il est possible que les versions antérieures de la gcloud CLI ne permettent pas d'exécuter les commandes de ce document.
Remarque : Pour les installations de la gcloud CLI existantes, veillez à définir la propriété compute/region. Si vous utilisez principalement des clusters zonaux, définissez plutôt compute/zone. En définissant un emplacement par défaut, vous pouvez éviter les erreurs gcloud CLI de ce type : One of [--zone, --region] must be supplied: Please specify location. Vous devrez peut-être spécifier l'emplacement dans certaines commandes si celui de votre cluster diffère de l'emplacement par défaut que vous avez défini.

Installez l'outil de ligne de commande kubectl.
Configurez un cluster GKE exécutant la version 1.28 ou ultérieure avec Dataplane V2, l'alias d'adresse IP et le multiréseau activés. Pour en savoir plus, consultez Configurer la compatibilité multiréseau pour les pods. L'activation du multiréseau active également les fonctionnalités de sous-réseau multi-IP et de stratégie HA d'adresse IP persistante, qui éliminent la nécessité de configurer manuellement la connectivité entre les nœuds.
Utilisez une version validée par GKE de Multus CNI (par exemple, la version 4.2.1) pour assurer la compatibilité.

Configurer un VPC

Pour configurer le cloud privé virtuel (VPC) à utiliser avec Multus, y compris créer un sous-réseau pour la mise en réseau des nœuds et des plages secondaires pour la mise en réseau des pods, procédez comme suit :

Créez un VPC ou utilisez-en un existant :
```
gcloud compute networks create VPC_NAME \
--subnet-mode=custom
```
Remplacez VPC_NAME par le nom du VPC.
Créez un sous-réseau dans ce VPC :
```
gcloud compute networks subnets create SUBNET_NAME \
    --range=PRIMARY_RANGE \
    --network=VPC_NAME \
    --region=REGION \
    --secondary-range=SECONDARY_RANGE_NAME=SECONDARY_RANGE_CIDR
```
Remplacez les éléments suivants :
- SUBNET_NAME : nom du nouveau sous-réseau.
- PRIMARY_RANGE : plage CIDR principale du sous-réseau, telle que 10.0.1.0/24. Cette commande utilise cette plage pour les interfaces de nœud.
- VPC_NAME : nom du VPC.
- REGION : région du sous-réseau, par exemple us-central1.
- SECONDARY_RANGE_NAME : nom de la plage d'adresses IP secondaire pour les pods du sous-réseau.
- SECONDARY_RANGE_CIDR : plage CIDR secondaire pour les pods, telle que 172.16.1.0/24. Les interfaces supplémentaires sur les pods utilisent cette plage.
Cette commande crée un sous-réseau avec une plage CIDR principale pour une interface de nœud supplémentaire et une plage secondaire pour les interfaces de pod supplémentaires.

Créer un cluster GKE standard

Créez un cluster GKE Standard avec le multiréseau activé :

gcloud container clusters create CLUSTER_NAME \
    --cluster-version=CLUSTER_VERSION \
    --enable-dataplane-v2 \
    --enable-ip-alias \
    --enable-multi-networking

Remplacez les éléments suivants :

CLUSTER_NAME : nom du nouveau cluster
CLUSTER_VERSION : version de votre cluster GKE. Vous devez utiliser la version 1.28 ou ultérieure.

L'activation du multiréseau vous permet de créer des pools de nœuds avec plusieurs interfaces réseau, ce qui est requis par Multus CNI.

Créer un pool de nœuds GKE Standard

Créez un pool de nœuds GKE Standard connecté à des réseaux VPC supplémentaires :

gcloud container node-pools create NODEPOOL_NAME \
    --cluster CLUSTER_NAME \
    --zone "ZONE" \
    --additional-node-network network=VPC_NAME,subnetwork=SUBNET_NAME \
    --additional-pod-network subnetwork=SUBNET_NAME,pod-ipv4-range=SECONDARY_RANGE_NAME,max-pods-per-node=8

Remplacez les éléments suivants :

NODEPOOL_NAME : nom du nouveau pool de nœuds.
CLUSTER_NAME : nom du cluster
ZONE : zone du pool de nœuds, telle que us-central1-c.
VPC_NAME : nom du VPC supplémentaire.
SUBNET_NAME : nom du sous-réseau.
SECONDARY_RANGE_NAME : nom de la plage d'adresses IP secondaire pour les pods du sous-réseau.

Cette commande crée un pool de nœuds dans lequel les nœuds disposent d'une interface réseau supplémentaire dans SUBNET_NAME, et les pods de ces nœuds peuvent utiliser des adresses IP de SECONDARY_RANGE_NAME.

Pour en savoir plus sur la création de clusters GKE avec des fonctionnalités multiréseaux, consultez Configurer la compatibilité multiréseau pour les pods.

Appliquer le déploiement Multus

Pour activer plusieurs interfaces réseau pour vos pods, installez le plug-in Multus CNI. Enregistrez le fichier manifeste suivant, qui inclut le DaemonSet et la définition de ressource personnalisée (CRD) requis, sous le nom multus-manifest.yaml :

apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  name: ippools.whereabouts.cni.cncf.io
spec:
  group: whereabouts.cni.cncf.io
  names:
    kind: IPPool
    listKind: IPPoolList
    plural: ippools
    singular: ippool
  scope: Namespaced
  versions:
  - name: v1alpha1
    schema:
      openAPIV3Schema:
        description: IPPool is the Schema for the ippools API
        properties:
          apiVersion:
            description: 'APIVersion defines the versioned schema of this representation
                of an object. Servers should convert recognized schemas to the latest
                internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/api-conventions.md#resources'
            type: string
          kind:
            description: 'Kind is a string value representing the REST resource this
                object represents. Servers may infer this from the endpoint the client
                submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/api-conventions.md#types-kinds'
            type: string
          metadata:
            type: object
          spec:
            description: IPPoolSpec defines the desired state of IPPool
            properties:
              allocations:
                additionalProperties:
                  description: IPAllocation represents metadata about the pod/container
                    owner of a specific IP
                  properties:
                    id:
                      type: string
                    podref:
                      type: string
                  required:
                  - id
                  type: object
                description: Allocations is the set of allocated IPs for the given
                  range. Its indices are a direct mapping to the IP with the same
                  index/offset for the pools range.
                type: object
              range:
                description: Range is a RFC 4632/4291-style string that represents
                  an IP address and prefix length in CIDR notation
                type: string
            required:
            - allocations
            - range
            type: object
        type: object
    served: true
    storage: true
status:
  acceptedNames:
    kind: ""
    plural: ""
  conditions: []
  storedVersions: []
---
apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  annotations:
    controller-gen.kubebuilder.io/version: v0.4.1
  name: overlappingrangeipreservations.whereabouts.cni.cncf.io
spec:
  group: whereabouts.cni.cncf.io
  names:
    kind: OverlappingRangeIPReservation
    listKind: OverlappingRangeIPReservationList
    plural: overlappingrangeipreservations
    singular: overlappingrangeipreservation
  scope: Namespaced
  versions:
  - name: v1alpha1
    schema:
      openAPIV3Schema:
        description: OverlappingRangeIPReservation is the Schema for the OverlappingRangeIPReservations
          API
        properties:
          apiVersion:
            description: 'APIVersion defines the versioned schema of this representation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources'
            type: string
          kind:
            description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds'
            type: string
          metadata:
            type: object
          spec:
            description: OverlappingRangeIPReservationSpec defines the desired state
              of OverlappingRangeIPReservation
            properties:
              containerid:
                type: string
              podref:
                type: string
            required:
            - containerid
            type: object
        required:
        - spec
        type: object
    served: true
    storage: true
status:
  acceptedNames:
    kind: ""
    plural: ""
  conditions: []
  storedVersions: []
---
kind: ConfigMap
apiVersion: v1
metadata:
  name: multus-cni-config
  namespace: kube-system
  labels:
    app: gke-multinet
data:
  cni-conf.json: |
    {
      "name": "multus-cni-network",
      "type": "multus",
      "confDir": "/etc/cni/net.d",
      "namespaceIsolation": true,
      "logLevel": "verbose",
      "logFile": "/var/log/multus.log",
      "kubeconfig": "/var/lib/kubelet/kubeconfig",
      "clusterNetwork": "gke-pod-network"
    }
---
apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  name: network-attachment-definitions.k8s.cni.cncf.io
spec:
  group: k8s.cni.cncf.io
  scope: Namespaced
  names:
    plural: network-attachment-definitions
    singular: network-attachment-definition
    kind: NetworkAttachmentDefinition
    shortNames:
    - net-attach-def
  versions:
  - name: v1
    served: true
    storage: true
    schema:
      openAPIV3Schema:
        description: 'NetworkAttachmentDefinition is a CRD schema specified by the Network Plumbing
            Working Group to express the intent for attaching pods to one or more logical or physical
            networks. More information available at: https://github.com/k8snetworkplumbingwg/multi-net-spec'
        type: object
        properties:
          apiVersion:
            description: 'APIVersion defines the versioned schema of this represen
                tation of an object. Servers should convert recognized schemas to the
                latest internal value, and may reject unrecognized values. More info:
                https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources'
            type: string
          kind:
            description: 'Kind is a string value representing the REST resource this
                object represents. Servers may infer this from the endpoint the client
                submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds'
            type: string
          metadata:
            type: object
          spec:
            description: 'NetworkAttachmentDefinition spec defines the desired state of a network attachment'
            type: object
            properties:
              config:
                description: 'NetworkAttachmentDefinition config is a JSON-formatted CNI configuration'
                type: string
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: multus-role
rules:
- apiGroups: ["k8s.cni.cncf.io"]
  resources:
  - '*'
  verbs:
  - '*'
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: whereabouts
rules:
- apiGroups:
  - whereabouts.cni.cncf.io
  resources:
  - ippools
  - overlappingrangeipreservations
  verbs:
  - get
  - list
  - watch
  - create
  - update
  - patch
  - delete
- apiGroups:
  - coordination.k8s.io
  resources:
  - leases
  verbs:
  - create
- apiGroups:
  - coordination.k8s.io
  resources:
  - leases
  resourceNames:
  - whereabouts
  verbs:
  - '*'
- apiGroups: [""]
  resources:
  - pods
  verbs:
  - list
  - get
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: multus-role-binding
subjects:
- kind: Group
  name: system:nodes
roleRef:
  kind: ClusterRole
  name: multus-role
  apiGroup: rbac.authorization.k8s.io
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: whereabouts-role-binding
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: whereabouts
subjects:
- kind: ServiceAccount
  name: whereabouts-sa
  namespace: kube-system
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: whereabouts-sa
  namespace: kube-system
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: gke-multinet
  namespace: kube-system
  labels:
    app: gke-multinet
spec:
  selector:
    matchLabels:
      app: gke-multinet
  template:
    metadata:
      labels:
        app: gke-multinet
    spec:
      priorityClassName: system-node-critical
      hostNetwork: true
      tolerations:
      - operator: Exists
      serviceAccountName: whereabouts-sa
      containers:
      - name: whereabouts-gc
        command: [/ip-control-loop]
        args:
        - "--log-level=debug"
        - "--enable-pod-watch=false"
        - "--cron-schedule=* * * * *"
        image: gcr.io/gke-release/whereabouts:v0.7.0-gke.3@sha256:2bb8450a99d86c73b262f5ccd8c433d3e3abf17d36ee5c3bf1056a1fe479e8c2
        env:
        - name: NODENAME
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: spec.nodeName
        - name: WHEREABOUTS_NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        resources:
          requests:
            cpu: "100m"
            memory: "50Mi"
          limits:
            cpu: "100m"
            memory: "50Mi"
      initContainers:
      - name: install-multus-config
        image: gcr.io/gke-release/multus-cni:v4.2.1-gke.6@sha256:25b48b8dbbf6c78a10452836f52dee456514783565b70633a168a39e6d322310
        args:
        - "--cni-conf-dir=/host/etc/cni/net.d"
        - "--multus-conf-file=/tmp/multus-conf/00-multus.conf"
        - "--multus-log-level=verbose"
        - "--multus-kubeconfig-file-host=/var/lib/kubelet/kubeconfig"
        - "--skip-multus-binary-copy=true"
        - "--skip-config-watch=true"
        resources:
          requests:
            cpu: "100m"
            memory: "50Mi"
          limits:
            cpu: "100m"
            memory: "50Mi"
        securityContext:
          privileged: true
        volumeMounts:
        - name: cni
          mountPath: /host/etc/cni/net.d
        - name: multus-cfg
          mountPath: /tmp/multus-conf
      - name: install-whereabouts
        command: ["/bin/sh"]
        args:
        - -c
        - >
          SLEEP=false /install-cni.sh
        image: gcr.io/gke-release/whereabouts:v0.7.0-gke.3@sha256:2bb8450a99d86c73b262f5ccd8c433d3e3abf17d36ee5c3bf1056a1fe479e8c2
        env:
        - name: NODENAME
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: spec.nodeName
        - name: WHEREABOUTS_NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        resources:
          requests:
            cpu: "100m"
            memory: "50Mi"
          limits:
            cpu: "100m"
            memory: "50Mi"
        securityContext:
          privileged: true
        volumeMounts:
        - name: cni
          mountPath: /host/etc/cni/net.d
        - name: cnibin
          mountPath: /host/opt/cni/bin
      - name: install-binary
        image: gcr.io/gke-release/multus-cni:v4.2.1-gke.6@sha256:25b48b8dbbf6c78a10452836f52dee456514783565b70633a168a39e6d322310
        command: ["/gkecmd"]
        args:
        - "-operation=copy"
        - "-cni-bin-dir=/host/opt/cni/bin"
        resources:
          requests:
            cpu: "10m"
            memory: "100Mi"
          limits:
            cpu: "10m"
            memory: "100Mi"
        securityContext:
          privileged: true
        volumeMounts:
        - name: cnibin
          mountPath: /host/opt/cni/bin
      volumes:
      - hostPath:
          path: /var/lib/kubelet/kubeconfig
          type: File
        name: kubelet-credentials
      - name: cni
        hostPath:
          path: /etc/cni/net.d
          type: DirectoryOrCreate
      - name: cnibin
        hostPath:
          path: /home/kubernetes/bin
          type: DirectoryOrCreate
      - name: multus-cfg
        configMap:
          name: multus-cni-config
          items:
          - key: cni-conf.json
            path: 00-multus.conf
  updateStrategy:
    rollingUpdate:
      maxUnavailable: 2
    type: RollingUpdate

Appliquez ensuite le fichier manifeste à votre cluster :

kubectl apply -f multus-manifest.yaml

Créer un fichier manifeste `NetworkAttachmentDefinition`

Pour permettre aux pods de se connecter à des réseaux supplémentaires, créez un fichier manifeste NetworkAttachmentDefinition. Ce fichier manifeste définit la manière dont les pods se connectent à un réseau et spécifie la plage d'adresses IP qu'un plug-in IPAM, tel que Whereabouts, attribue. Cette plage doit faire partie du sous-réseau qui connecte les interfaces réseau supplémentaires de vos nœuds.

Enregistrez ce fichier manifeste sous le nom nad.yaml. Ce fichier manifeste utilise les plug-ins IPVLAN et Whereabouts.
```
apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: NAD_NAME
spec:
  config: '{
    "cniVersion": "0.3.1",
    "plugins": [
      {
        "type": "ipvlan",
        "master": "eth1",
        "mode": "l2",
        "ipam": {
          "type": "whereabouts",
          "range": SECONDARY_RANGE_NAME
        }
      }
    ]
  }'
```
Le fichier manifeste comprend les champs suivants :
- NAD_NAME : nom de votre NetworkAttachmentDefinition.
- master : nom de l'interface réseau secondaire du nœud, qui sert d'interface master pour IPVLAN. Sur GKE, les interfaces réseau secondaires commencent généralement par eth1 et sont nommées de manière séquentielle. Pour confirmer le nom de l'interface, connectez-vous à un nœud à l'aide de SSH et exécutez la commande ip addr.
- range : plage d'adresses IP pour les interfaces de pod, qui est identique à la plage IPv4 secondaire que vous avez créée pour les pods (SECONDARY_RANGE_NAME). Par exemple, 172.16.1.0/24.
Appliquez le fichier manifeste à votre cluster :
```
kubectl apply -f nad.yaml
```

Associer des pods à d'autres réseaux

Pour associer un pod à un réseau supplémentaire, ajoutez l'annotation k8s.v1.cni.cncf.io/networks au fichier manifeste du pod. Pour plusieurs réseaux, fournissez une liste de noms NetworkAttachmentDefinition séparés par une virgule au format suivant : <namespace>/<nad-name>.

L'exemple suivant montre un fichier manifeste de pod qui se rattache à NAD_NAME nommé NAD_NAME dans l'espace de noms default :NetworkAttachmentDefinition

apiVersion: v1
kind: Pod
metadata:
  name: samplepod
  annotations:
    k8s.v1.cni.cncf.io/networks: default/NAD_NAME
spec:
  containers:
  - name: sample-container
    image: nginx

Remplacez NAD_NAME par le nom de la NetworkAttachmentDefinition que vous avez créée.

Lorsque vous appliquez ce fichier manifeste, Kubernetes crée le pod avec une interface réseau supplémentaire (net1) connectée au réseau spécifié par NetworkAttachmentDefinition.

Vérifier l'adresse IP supplémentaire du pod

Pour vérifier que le pod reçoit une adresse IP supplémentaire après l'avoir associé à un réseau supplémentaire, inspectez les interfaces réseau du pod :

Pour inspecter samplepod et vérifier l'adresse IP supplémentaire, utilisez la commande suivante :
```
$kubectl describe pod PODNAME
```
Remplacez PODNAME par le nom de votre pod, par exemple samplepod.

Examinez le résultat. L'interface eth0 possède l'adresse IP principale du pod. Le plug-in Whereabouts attribue l'adresse IP supplémentaire à une autre interface, telle que net1.

Le résultat ressemble à ce qui suit :

k8s.v1.cni.cncf.io/network-status:
  [{
    "name": "gke-pod-network",
    "interface": "eth0",
    "ips": [
      "10.104.3.4"
    ],
    "mac": "ea:e2:f6:ce:18:b5",
    "default": true,
    "dns": {},
    "gateway": [
      "\u003cnil\u003e"
    ]
  },{
    "name": "default/my-nad",
    "interface": "net1",
    "ips": [
      "10.200.1.1"
    ],
    "mac": "42:01:64:c8:c8:07",
    "dns": {}
  }]
k8s.v1.cni.cncf.io/networks: default/my-nad

Dans cet exemple, 10.104.5.19 est l'adresse IP principale sur eth0, et 10.200.1.1 est l'adresse IP supplémentaire sur net1.

Étapes suivantes

En savoir plus sur Multus CNI
En savoir plus sur le CNI IPVLAN
En savoir plus sur Whereabouts IPAM

Configurer Multus avec IPVLAN et Whereabouts Restez organisé à l'aide des collections Enregistrez et classez les contenus selon vos préférences.
