Kelola log aliran

Gunakan log alur untuk menyimpan metadata traffic jaringan, termasuk 5-tuple, di Google Distributed Cloud (GDC) yang terisolasi dari internet ke stack kemampuan pengamatan dalam bentuk log yang dapat dikueri. Gunakan log ini untuk:

• Memahami alur traffic untuk layanan tertentu dalam organisasi.
• Memahami dan mengidentifikasi masalah terkait responsivitas jaringan workload Kubernetes.
• Verifikasi kebijakan jaringan Kubernetes.

Log alur adalah fitur GDC berdasarkan project Hubble open source: https://github.com/cilium/hubble. Konfigurasi log alur menggunakan resource FlowLog dari Networking API.

Sebelum memulai

• Anda harus mendapatkan otorisasi untuk mengelola atau melihat log alur dari konsol GDC. Untuk mengelola log alur, minta Admin IAM Organisasi Anda untuk memberi Anda peran Flow Log Admin (flowlog-admin). Untuk hanya melihat log alur yang ada, minta Admin IAM Organisasi Anda untuk memberi Anda peran Flow Log Viewer (flowlog-viewer).

  Untuk mengetahui informasi tentang cara menyetel binding peran dari konsol GDC, lihat Memberikan akses ke resource.

• Sebelum membuat kueri dan melihat log alur di dasbor, Anda harus mendapatkan akses ke instance pemantauan. Untuk mengetahui informasi selengkapnya, lihat Kueri dan lihat metrik.

Membuat log alur

Buat log alur untuk menyimpan metadata traffic jaringan yang difilter oleh serangkaian spesifikasi tertentu.

Catatan: Untuk mengurangi informasi yang berlebihan dan tidak diinginkan dalam log yang disimpan, persempit kondisi filter. Hal ini penting saat volume traffic jaringan besar.

Membuat log alur dengan filter protokol dan namespace

1. Buat file bernama example-flowlog.yaml dengan konten berikut:

   apiVersion: networking.gdc.goog/v1
   kind: FlowLog
   metadata:
     name: "FLOW_LOG_NAME"
     namespace: "platform"
   spec:
     filters:
       - l4Protocols:
           - tcp
         source:
           namespacePodSelectors:
             - namespace: gpc-system
             - namespace: kube-system
         destination:
           namespacePodSelectors:
             - namespace: kube-system
     lifetime:
       duration: "1h"


   Ganti FLOW_LOG_NAME dengan nama yang dipilih untuk log alur.

   Dalam contoh ini, log alur mencatat semua alur yang koneksi TCP-nya dimulai oleh pod mana pun di namespace gpc-system atau kube-system ke pod mana pun di namespace kube-system. Perekaman log akan berhenti satu jam setelah objek dibuat.

2. Buat objek log alur:

   kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml


   Ganti MANAGEMENT_API_SERVER dengan jalur kubeconfig server Management API zonal.

   Catatan: Objek FlowLog harus dibuat di namespace platform.

3. Verifikasi bahwa nilai FLOW_LOG_NAME telah direkonsiliasi dengan benar, dan proses logging telah dimulai dengan memeriksa kolom Status:

   kubectl --kubeconfig MANAGEMENT_API_SERVER describe -n platform FLOW_LOG_NAME


   Contoh status:

   Status:
     Clusters:
       Cluster:  org-1-infra-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    org-1-infra
       Cluster:                 user-vm-1-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    user-vm-1
       Cluster:                 user-vm-2-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    user-vm-2
     Conditions:
       Last Transition Time:  2024-01-18T19:17:53Z
       Message:
       Observed Generation:   1
       Reason:                Active
       Status:                True
       Type:                  Logging
       Last Transition Time:  2024-01-19T01:46:11Z
       Message:
       Observed Generation:   1
       Reason:                ResourcesPropagated
       Status:                True
       Type:                  Propagated
       Last Transition Time:  2024-01-18T19:17:53Z
       Message:
       Observed Generation:   1
       Reason:                Succeeded
       Status:                True
       Type:                  Reconciled
     Start Time:              2024-01-18T19:17:53Z
     End Time:              2024-01-18T20:17:53Z


   Output contoh ini berisi kondisi berikut:

   • Propagated: konfigurasi log alur dikirim ke cluster user-vm-1, user-vm-2, dan org-1-infra.
   • Reconciled: log alur berhasil diprogram di cluster user-vm-1, user-vm-2, dan org-1-infra.
   • Logging: log alur tidak kedaluwarsa atau dinonaktifkan, tidak mengalami error apa pun, dan dapat menghasilkan log jika filter cocok dengan alur.
   • Start Time dan End Time menunjukkan bahwa tugas dimulai pada 19:17:53, dan berakhir pada 20:17:53.

   Agar log alur ini dapat berhasil menghasilkan entri log, semua kondisi Propagated, Reconciled, dan Logging harus benar.

Mengubah log alur

Untuk mengubah log alur yang ada, ubah definisi objek log alur yang dibuat dalam file example-flowlog.yaml dan terapkan lagi:

kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml

Melihat log alur di dasbor pemantauan

1. Buka dasbor log operasional. Untuk mengetahui informasi selengkapnya, lihat Kueri log operasional.

2. Tetapkan nilai drop-down identifier ke network-flow-logs, lalu klik add json parser, dan berikan nilai berikut ke kueri: {identifier="network-flow-logs"} | json:



3. Klik Run query. Perintah ini akan menampilkan entri log alur yang disimpan:

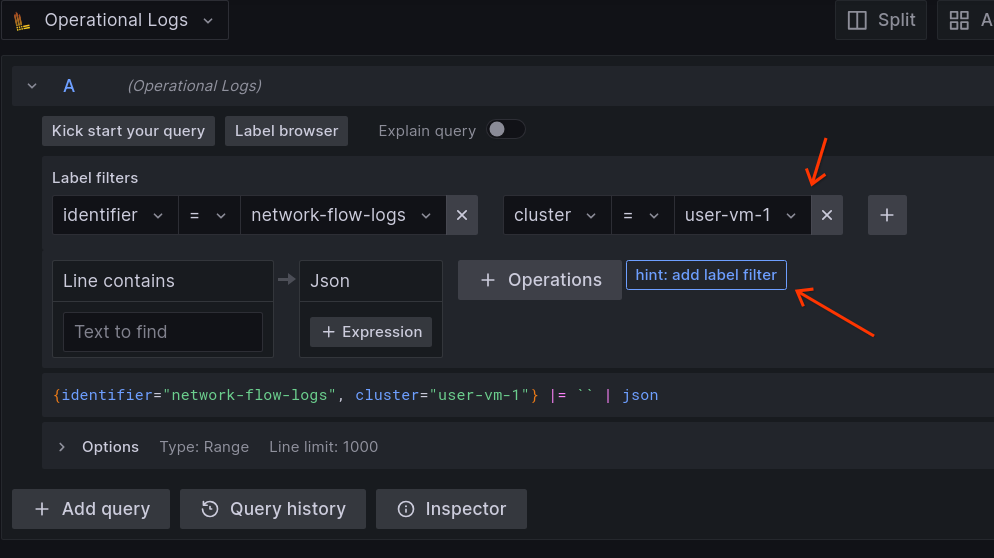

4. Gunakan filter untuk lebih mempersempit hasil. Misalnya, berikan drop-down cluster dengan nilai user-vm-1 untuk hanya melihat alur yang dikumpulkan dari cluster user-vm-1:

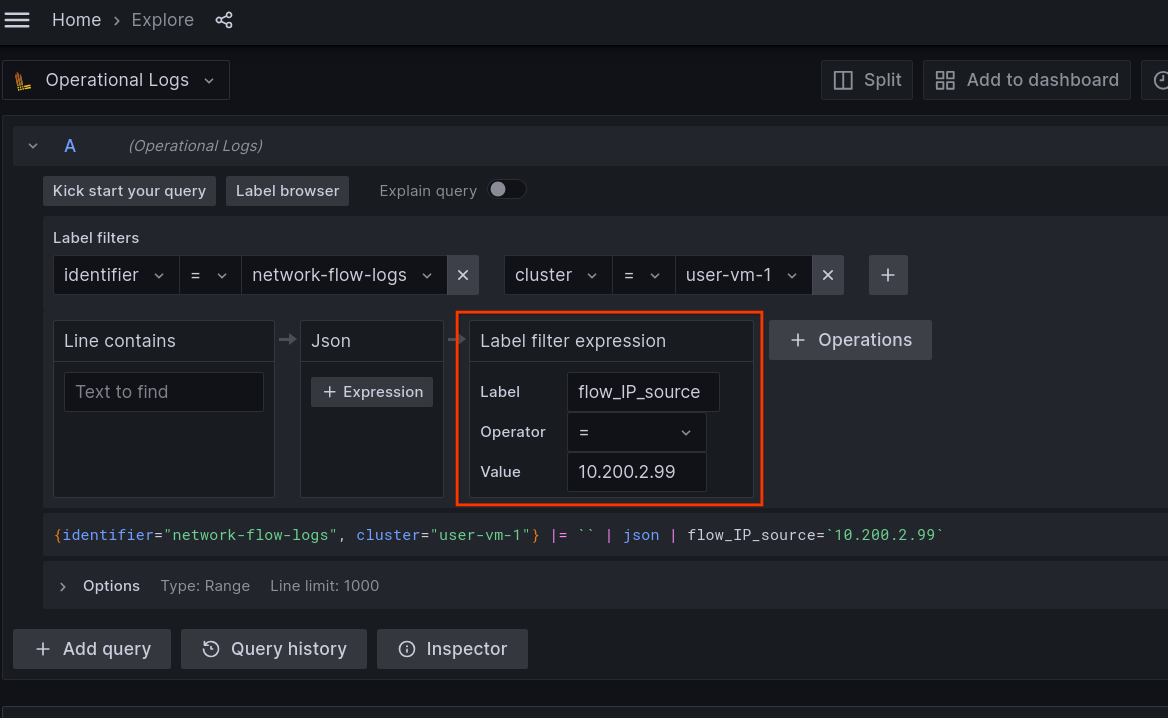

5. Jelajahi entri log alur, luaskan entri untuk melihat detailnya, dan tambahkan filter label lainnya sesuai kebutuhan menggunakan ikon pintasan. Dalam contoh ini, kita ingin memfilter alur lebih lanjut berdasarkan alamat IP sumbernya:



6. Klik ikon pintasan + untuk memfilter alur menurut kolom metadata tertentu.



Melihat hasil menurut nama log alur

Jika beberapa log alur dibuat, filter label tambahan dapat dibuat untuk melihat hasil dari satu atau beberapa log alur.

Untuk melihat hasil yang terbatas pada log yang dihasilkan oleh FLOW_LOG_NAME, buat filter label dengan nilai berikut:

• Label disetel ke On. Hal ini peka huruf besar/kecil.
• Operator disetel ke ~=. Ini menggunakan pencocokan ekspresi reguler.
• Value disetel ke /FLOW_LOG_NAME/. Nilai FLOW_LOG_NAME harus diapit oleh /.

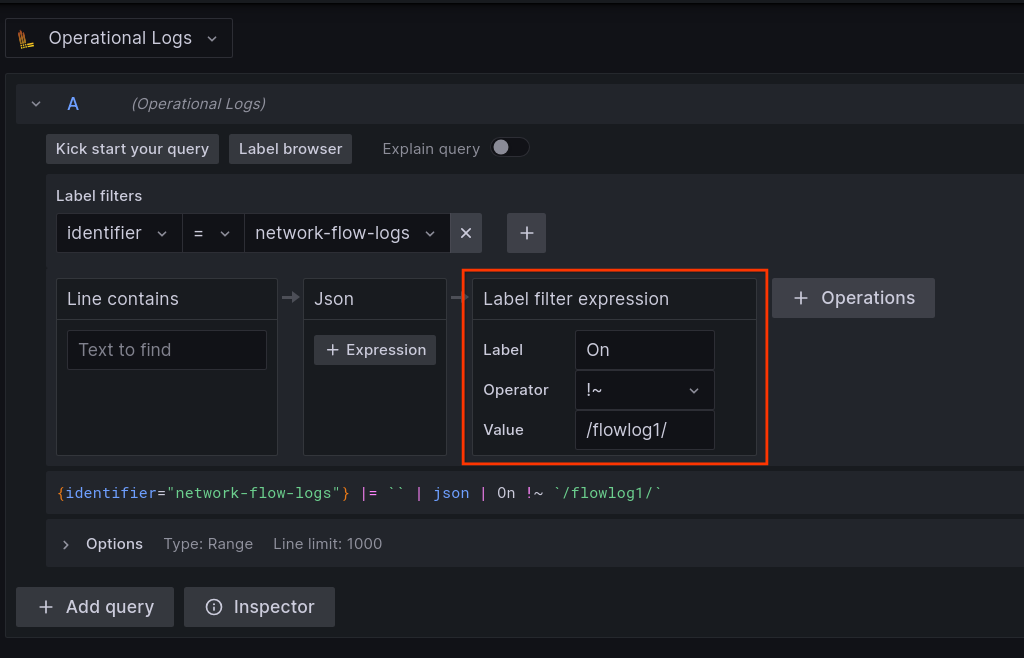

Filter hasil untuk hanya melihat log yang dihasilkan oleh flowlog1:

Catatan: Untuk melihat hasil dari beberapa log alur, gabungkan nama log alur menggunakan |. Misalnya, "/flowlog1/|/flowlog2/" menyertakan entri log dari flowlog1 dan flowlog2.

Referensi

• Dokumentasi tentang Hubble Dynamic Exporter: https://docs.cilium.io/en/latest/observability/hubble-exporter/#dynamic-exporter-configuration
