Google Distributed Cloud (GDC) 實體隔離方案設備中的稽核記錄備份,會將歷史記錄保留在遠端儲存空間 bucket 中,用於法規遵循、安全性分析和災難復原。設定遠端 bucket 憑證和移轉工作,備份稽核記錄,或部署還原執行個體,在 Grafana 中查詢復原的記錄。
事前準備
請確認您有權存取下列資源:
- 用於備份的遠端 bucket,具有端點、私密存取金鑰和存取金鑰 ID。
- 儲存系統的憑證授權單位 (CA) 憑證。
- 運作中的 Kubernetes 叢集。
如要取得管理備份所需的權限,請要求專案 IAM 管理員在專案命名空間中授予您下列其中一個角色:
- 稽核記錄平台還原 bucket 建立者
- 稽核記錄平台 bucket 檢視者
視您需要的存取權和權限層級而定,您可能會取得專案命名空間中備份 bucket 資源的建立者或檢視者角色。如要進一步瞭解這些角色,請參閱「準備 IAM 權限」。
設定環境變數:設定下列環境變數,以便執行本頁中的指令:
* The path of the kubeconfig file:
```sh
export KUBECONFIG=KUBECONFIG_PATH
```
Replace `KUBECONFIG_PATH` with the path to the
kubeconfig file for the Management API server.
* Your project namespace:
```sh
export PROJECT_NAMESPACE=PROJECT_NAMESPACE
```
在備份中保護稽核記錄
本節說明在遠端 bucket 中建立稽核記錄備份的步驟。
設定 bucket 憑證
您必須為下列 bucket 設定存取憑證:
- 來源 bucket:本機 GDC bucket,內含要保護的原始稽核記錄。
- 目的地 bucket:要建立稽核記錄備份的遠端 bucket。
設定兩個 bucket 的憑證:
來源 bucket
從 Management API 伺服器列出專案命名空間中的 bucket:
kubectl --kubeconfig=${KUBECONFIG} get bucket -n ${PROJECT_NAMESPACE}輸出內容中的
DESCRIPTION欄位會指出哪些 bucket 含有稽核記錄。選取要保護的記錄檔所在值區。根據輸出內容中的資訊,設定下列環境變數:
SRC_BUCKET= BUCKET_NAME SRC_ENDPOINT = ENDPOINT SRC_PATH= FULLY_QUALIFIED_BUCKET_NAME更改下列內容:
BUCKET_NAME:輸出的BUCKET NAME值。ENDPOINT:輸出的ENDPOINT值。FULLY_QUALIFIED_BUCKET_NAME:輸出的FULLY-QUALIFIED-BUCKET-NAME值。
取得 bucket 密鑰名稱:
kubectl get secret -n PROJECT_NAMESPACE -o json| jq --arg jq_src $SRC_BUCKET '.items[].metadata|select(.annotations."object.gdc.goog/subject"==$jq_src)|.name'設定憑證變數:
SRC_CREDENTIALS="PROJECT_NAMESPACE/SECRET_NAME"將
SECRET_NAME替換為您取得的密鑰名稱。建立 CA 憑證密鑰:
kubectl create secret generic -n PROJECT_NAMESPACE audit-log-loki-ca \ --from-literal=ca.crt=CERTIFICATE將
CERTIFICATE替換為儲存系統的 CA 憑證。設定 CA 憑證變數:
SRC_CA_CERTIFICATE=PROJECT_NAMESPACE/audit-log-loki-ca
目的地 bucket
為遠端目的地 bucket 設定下列環境變數:
DST_ACCESS_KEY_ID= ACCESS_KEY DST_SECRET_ACCESS_KEY= ACCESS_SECRET DST_ENDPOINT= REMOTE_ENDPOINT DST_PATH= REMOTE_BUCKET_NAME更改下列內容:
ACCESS_KEY:bucket 的存取金鑰。ACCESS_SECRET:bucket 的存取密鑰。REMOTE_ENDPOINT:bucket 的端點。REMOTE_BUCKET_NAME:bucket 的名稱。
建立遠端 bucket 密鑰:
kubectl create secret generic -n PROJECT_NAMESPACE s3-bucket-credentials \ --from-literal=access-key-id=$DST_ACCESS_KEY_ID \ --from-literal=secret-access-key=$DST_SECRET_ACCESS_KEY將
PROJECT_NAMESPACE替換為專案命名空間。設定憑證變數:
DST_CREDENTIALS=PROJECT_NAMESPACE/s3-bucket-credentials如有需要,請使用 bucket 的 CA 憑證建立密鑰,並設定 CA 憑證變數:
kubectl create secret generic -n PROJECT_NAMESPACE s3-bucket-ca \ --from-literal=ca.crt=REMOTE_CERTIFICATE將
REMOTE_CERTIFICATE替換為目的地 bucket 的 CA 憑證。設定 CA 憑證變數:
DST_CA_CERTIFICATE=PROJECT_NAMESPACE/s3-bucket-ca
移轉稽核記錄
基礎架構營運商 (IO) 必須建立轉移工作,將稽核記錄從來源 bucket 匯出至目的地 bucket 進行備份。IO 會使用預先設定的 audit-log-pa-backup-restore-sa 服務帳戶,為預先定義的平台稽核記錄 bucket 設定 Transfer Service。
使用下列工作轉移稽核記錄:
apiVersion: batch/v1
kind: Job
metadata:
name: audit-log-transfer-job
namespace: PROJECT_NAMESPACE
spec:
template:
spec:
serviceAccountName: audit-log-pa-backup-restore-sa
containers:
- name: storage-transfer-pod
image: gcr.io/private-cloud-staging/storage-transfer:latest
imagePullPolicy: Always
command:
- /storage-transfer
args:
- '--src_endpoint=$SRC_ENDPOINT
- '--dst_endpoint=$DST_ENDPOINT
- '--src_path=\$SRC_PATH
- '--dst_path=\$DST_PATH
- '--src_credentials=$SRC_CREDENTIALS
- '--dst_credentials=$DST_CREDENTIALS
- '--dst_ca_certificate_reference=$DST_CA_CERTIFICATE # Optional. Based on destination type.
- '--src_ca_certificate_reference=$SRC_CA_CERTIFICATE
- '--src_type=s3'
- '--dst_type=s3'
- '--bandwidth_limit=100M' # Optional of the form '10K', '100M', '1G' bytes per second
restartPolicy: OnFailure # Will restart on failure.
使用工作名稱 (audit-log-transfer-job) 和專案命名空間監控資料移轉作業。
所有資料都轉移至目的地 bucket 後,工作就會結束。
從備份還原稽核記錄
本節說明如何從遠端 bucket 中的備份還原稽核記錄。
建立用於儲存還原記錄檔的 bucket
建立 bucket 來儲存還原的稽核記錄:
建立還原 bucket:
apiVersion: object.gdc.goog/v1 kind: Bucket metadata: annotations: object.gdc.goog/audit-logs: PA labels: logging.private.gdch.goog/loggingpipeline-name: default name: audit-logs-loki-restore-pa namespace: PROJECT_NAMESPACE spec: bucketPolicy: lockingPolicy: defaultObjectRetentionDays: 1 description: Bucket for storing audit-logs-loki logs restore storageClass: Standard將
PROJECT_NAMESPACE替換為專案命名空間。查看 bucket:
kubectl get bucket audit-logs-loki-restore-pa -n PROJECT_NAMESPACE建立 bucket 可能需要幾分鐘。
根據輸出內容中的資訊,設定下列環境變數:
DST_BUCKET= RESTORE_BUCKET_NAME DST_ENDPOINT = RESTORE_ENDPOINT DST_PATH= RESTORE_FULLY_QUALIFIED_BUCKET_NAME更改下列內容:
RESTORE_BUCKET_NAME:輸出的BUCKET NAME值。RESTORE_ENDPOINT:輸出的ENDPOINT值。RESTORE_FULLY_QUALIFIED_BUCKET_NAME:輸出的FULLY-QUALIFIED-BUCKET-NAME值。
取得 bucket 密鑰名稱:
kubectl get secret -n PROJECT_NAMESPACE -o json| jq --arg jq_src $DST_BUCKET '.items[].metadata|select(.annotations."object.gdc.goog/subject"==$jq_src)|.name'設定憑證變數:
DST_SECRET_NAME=RESTORE_SECRET_NAME DST_CREDENTIALS="PROJECT_NAMESPACE/RESTORE_SECRET_NAME"將
RESTORE_SECRET_NAME替換為您取得的密鑰名稱。建立 CA 憑證密鑰:
kubectl create secret generic -n PROJECT_NAMESPACE audit-log-loki-restore-ca \ --from-literal=ca.crt=CERTIFICATE將
CERTIFICATE替換為儲存系統的 CA 憑證。設定 CA 憑證變數:
DST_CA_CERTIFICATE=PROJECT_NAMESPACE/audit-log-loki-restore-ca
設定來源 bucket 憑證
設定 bucket 的憑證,該 bucket 包含稽核記錄的備份:
請設定下列環境變數:
SRC_ACCESS_KEY_ID= ACCESS_KEY SRC_SECRET_ACCESS_KEY= ACCESS_SECRET SRC_ENDPOINT= REMOTE_ENDPOINT SRC_PATH= REMOTE_BUCKET_NAME更改下列內容:
ACCESS_KEY:備份 bucket 的存取金鑰。ACCESS_SECRET:備份 bucket 的存取密鑰。REMOTE_ENDPOINT:備份 bucket 的端點。REMOTE_BUCKET_NAME:備份 bucket 的名稱。
建立備份 bucket 密鑰:
kubectl create secret generic -n PROJECT_NAMESPACE s3-backup-bucket-credentials \ --from-literal=access-key-id=$SRC_ACCESS_KEY_ID \ --from-literal=secret-access-key=$SRC_SECRET_ACCESS_KEY設定憑證變數:
SRC_CREDENTIALS=PROJECT_NAMESPACE/s3-backup-bucket-credentials使用 bucket 的 CA 憑證建立密鑰:
kubectl create secret generic -n PROJECT_NAMESPACE s3-backup-bucket-ca \ --from-literal=ca.crt=BACKUP_CERTIFICATE將
BACKUP_CERTIFICATE替換為備份 bucket 的 CA 憑證。設定 CA 憑證變數:
SRC_CA_CERTIFICATE=PROJECT_NAMESPACE/s3-backup-bucket-ca
移轉還原的稽核記錄
基礎架構運作人員 (IO) 必須建立轉移工作,將稽核記錄從備份 bucket 還原至還原 bucket。IO 會使用預先設定的 audit-log-pa-backup-restore-sa 服務帳戶,為預先定義的平台稽核記錄 bucket 設定 Transfer Service。
使用下列工作轉移稽核記錄:
apiVersion: batch/v1
kind: Job
metadata:
name: audit-log-restore-job
namespace: PROJECT_NAMESPACE
spec:
template:
spec:
serviceAccountName: audit-log-pa-backup-restore-sa
containers:
- name: storage-transfer-pod
image: gcr.io/private-cloud-staging/storage-transfer:latest
imagePullPolicy: Always
command:
- /storage-transfer
args:
- '--src_endpoint=$SRC_ENDPOINT
- '--dst_endpoint=$DST_ENDPOINT
- '--src_path=\$SRC_PATH
- '--dst_path=\$DST_PATH
- '--src_credentials=$SRC_CREDENTIALS
- '--dst_credentials=$DST_CREDENTIALS
- '--dst_ca_certificate_reference=$DST_CA_CERTIFICATE
- '--src_ca_certificate_reference=$SRC_CA_CERTIFICATE # Optional. Based on destination type
- '--src_type=s3'
- '--dst_type=s3'
- '--bandwidth_limit=100M' # Optional of the form '10K', '100M', '1G' bytes per second
restartPolicy: OnFailure # Will restart on failure.
使用工作名稱 (audit-log-restore-job) 和專案命名空間監控資料移轉作業。
所有資料都轉移至還原 bucket 後,工作就會結束。
存取已還原的記錄
使用提供的設定和部署資訊清單,部署 Loki 執行個體,以便存取還原的記錄:
為執行個體設定建立
ConfigMap物件。以下是
ConfigMap物件範例:apiVersion: v1 kind: ConfigMap metadata: name: audit-logs-loki-restore-pa namespace: PROJECT_NAMESPACE data: loki.yaml: |- auth_enabled: true common: ring: kvstore: store: inmemory chunk_store_config: max_look_back_period: 0s compactor: shared_store: s3 working_directory: /data/loki/boltdb-shipper-compactor compaction_interval: 10m retention_enabled: true retention_delete_delay: 2h retention_delete_worker_count: 150 ingester: chunk_target_size: 1572864 chunk_encoding: snappy max_chunk_age: 2h chunk_idle_period: 90m chunk_retain_period: 30s autoforget_unhealthy: true lifecycler: ring: kvstore: store: inmemory replication_factor: 1 heartbeat_timeout: 10m max_transfer_retries: 0 wal: enabled: true flush_on_shutdown: true dir: /wal checkpoint_duration: 1m replay_memory_ceiling: 20GB limits_config: retention_period: 48h enforce_metric_name: false reject_old_samples: false ingestion_rate_mb: 256 ingestion_burst_size_mb: 256 max_streams_per_user: 20000 max_global_streams_per_user: 20000 per_stream_rate_limit: 256MB per_stream_rate_limit_burst: 256MB shard_streams: enabled: false desired_rate: 3MB schema_config: configs: - from: "2020-10-24" index: period: 24h prefix: index_ object_store: s3 schema: v11 store: boltdb-shipper server: http_listen_port: 3100 grpc_server_max_recv_msg_size: 104857600 grpc_server_max_send_msg_size: 104857600 analytics: reporting_enabled: false storage_config: boltdb_shipper: active_index_directory: /data/loki/boltdb-shipper-active cache_location: /data/loki/boltdb-shipper-cache cache_ttl: 24h shared_store: s3 aws: endpoint: $DST_ENDPOINT bucketnames: $DST_PATH access_key_id: ${S3_ACCESS_KEY_ID} secret_access_key: ${S3_SECRET_ACCESS_KEY} s3forcepathstyle: true將執行個體部署為
StatefulSet物件,並使用Service存取記錄。以下是
StatefulSet和Service物件的範例:apiVersion: apps/v1 kind: StatefulSet metadata: labels: app: audit-logs-loki-restore-pa logging.private.gdch.goog/loggingpipeline-name: default name: audit-logs-loki-restore-pa namespace: PROJECT_NAMESPACE spec: persistentVolumeClaimRetentionPolicy: whenDeleted: Retain whenScaled: Retain podManagementPolicy: OrderedReady replicas: 1 revisionHistoryLimit: 10 selector: matchLabels: app: audit-logs-loki-restore-pa serviceName: audit-logs-loki-restore-pa template: metadata: labels: app: audit-logs-loki-restore-pa app.kubernetes.io/part-of: audit-logs-loki-restore-pa egress.networking.gke.io/enabled: "true" istio.io/rev: default logging.private.gdch.goog/log-type: audit spec: affinity: nodeAffinity: preferredDuringSchedulingIgnoredDuringExecution: - preference: matchExpressions: - key: node-role.kubernetes.io/control-plane operator: DoesNotExist - key: node-role.kubernetes.io/master operator: DoesNotExist weight: 1 podAntiAffinity: preferredDuringSchedulingIgnoredDuringExecution: - podAffinityTerm: labelSelector: matchExpressions: - key: app operator: In values: - audit-logs-loki-restore-pa topologyKey: kubernetes.io/hostname weight: 100 containers: - args: - -config.file=/etc/loki/loki.yaml - -config.expand-env=true - -target=all env: - name: S3_ACCESS_KEY_ID valueFrom: secretKeyRef: key: access-key-id name: $DST_SECRET_NAME optional: false - name: S3_SECRET_ACCESS_KEY valueFrom: secretKeyRef: key: secret-access-key name: $DST_SECRET_NAME optional: false image: gcr.io/private-cloud-staging/loki:v2.8.4-gke.2 imagePullPolicy: Always livenessProbe: failureThreshold: 3 httpGet: path: /ready port: http-metrics scheme: HTTP initialDelaySeconds: 330 periodSeconds: 10 successThreshold: 1 timeoutSeconds: 1 name: audit-logs-loki-restore-pa ports: - containerPort: 3100 name: http-metrics protocol: TCP - containerPort: 7946 name: gossip-ring protocol: TCP readinessProbe: failureThreshold: 3 httpGet: path: /ready port: http-metrics scheme: HTTP initialDelaySeconds: 45 periodSeconds: 10 successThreshold: 1 timeoutSeconds: 1 resources: limits: ephemeral-storage: 2000Mi memory: 8000Mi requests: cpu: 300m ephemeral-storage: 2000Mi memory: 1000Mi securityContext: readOnlyRootFilesystem: true terminationMessagePath: /dev/termination-log terminationMessagePolicy: File volumeMounts: - mountPath: /etc/loki name: config - mountPath: /data name: loki-storage - mountPath: /tmp name: temp - mountPath: /tmp/loki/rules-temp name: tmprulepath - mountPath: /etc/ssl/certs/storage-cert.crt name: storage-cert subPath: ca.crt - mountPath: /wal name: loki-storage dnsPolicy: ClusterFirst priorityClassName: audit-logs-loki-priority restartPolicy: Always schedulerName: default-scheduler securityContext: fsGroup: 10001 runAsGroup: 10001 runAsUser: 10001 serviceAccount: audit-log-pa-backup-restore-sa serviceAccountName: audit-log-pa-backup-restore-sa terminationGracePeriodSeconds: 4800 volumes: - emptyDir: {} name: temp - configMap: defaultMode: 420 name: audit-logs-loki-restore-pa name: config - emptyDir: {} name: tmprulepath - name: storage-cert secret: defaultMode: 420 secretName: web-tls updateStrategy: type: RollingUpdate volumeClaimTemplates: - apiVersion: v1 kind: PersistentVolumeClaim metadata: creationTimestamp: null name: loki-storage spec: accessModes: - ReadWriteOnce resources: requests: storage: 50Gi storageClassName: standard-rwo volumeMode: Filesystem --- apiVersion: v1 kind: Service metadata: name: audit-logs-loki-restore-pa namespace: PROJECT_NAMESPACE spec: internalTrafficPolicy: Cluster ipFamilies: - IPv4 ipFamilyPolicy: SingleStack ports: - name: http-metrics port: 3100 protocol: TCP targetPort: http-metrics selector: app: audit-logs-loki-restore-pa sessionAffinity: None type: ClusterIP
查看還原的記錄
設定 Grafana,查看 Loki 執行個體還原的稽核記錄:
- 開啟專案的 Grafana 端點。詳情請參閱「查詢及查看記錄」。
- 在使用者介面的導覽選單中,依序點選「Administration」(管理) >「Data sources」(資料來源)。
- 按一下「 新增資料來源」。
- 在「Add data source」(新增資料來源) 頁面,選取「Loki」。
- 在「設定」頁面的「名稱」欄位中,輸入
Audit Logs - Restore。 在「HTTP」部分,於「網址」欄位輸入下列值:
http://audit-logs-loki-restore-pa.PROJECT_NAMESPACE.svc:3100在「Custom HTTP Headers」(自訂 HTTP 標頭) 區段中,在對應欄位輸入下列值:
- 標題:
X-Scope-OrgID - 值:
infra-obs
- 標題:

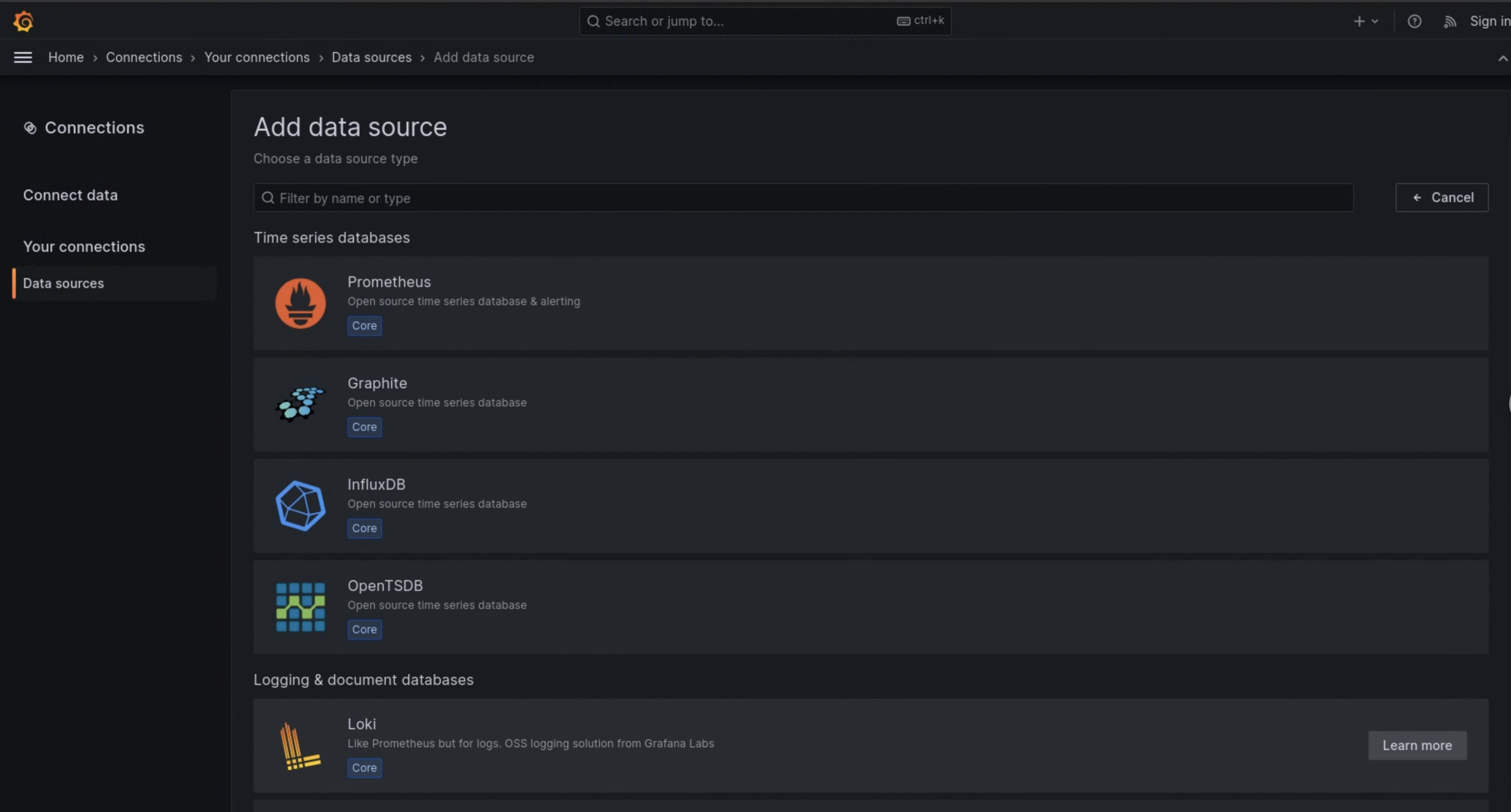

在圖 1 中,「Add data source」頁面會顯示「Loki」選項。

圖 1.監控執行個體使用者介面上的「Add data source」頁面。

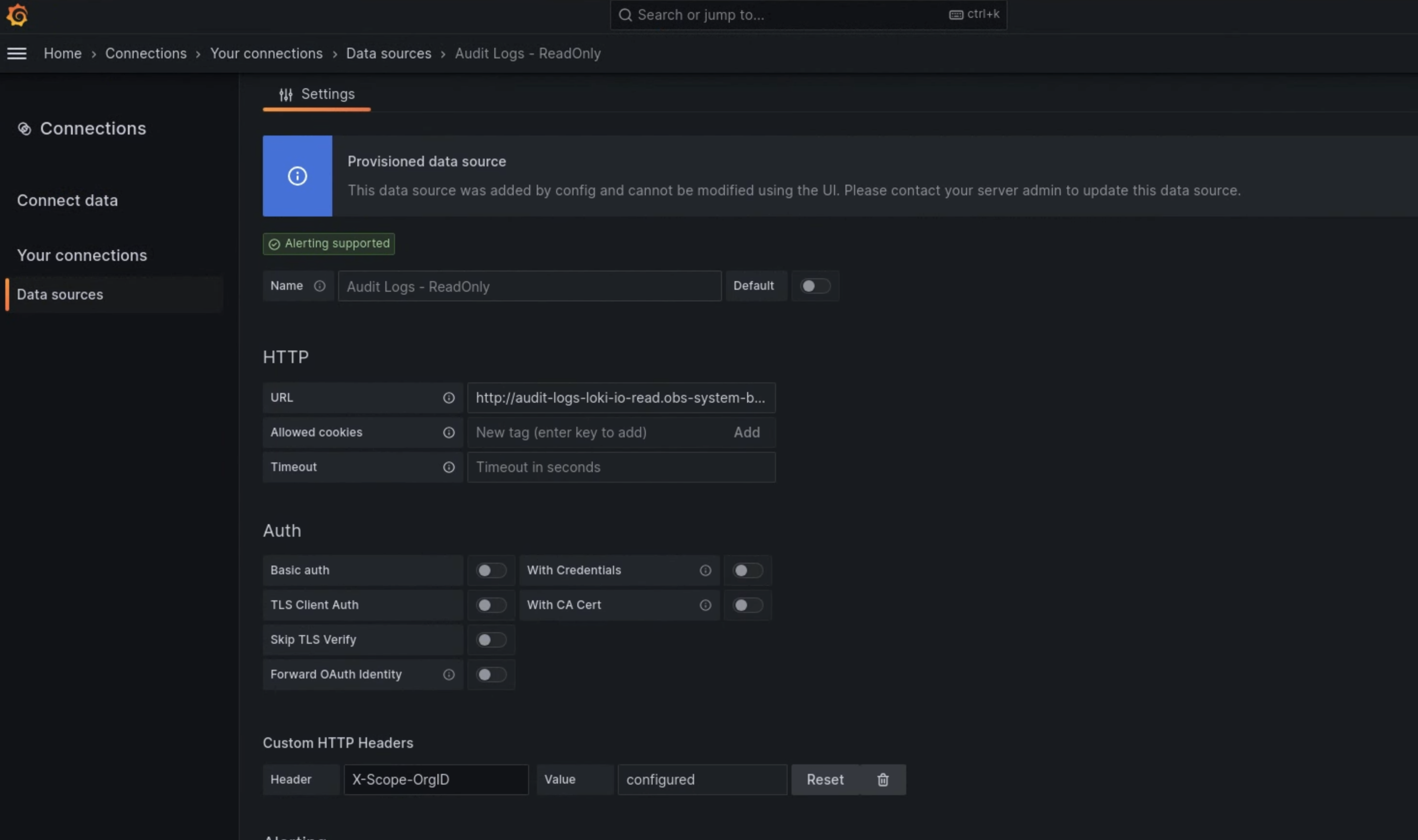

圖 2:監控執行個體 UI 的「Settings」(設定) 頁面。
記錄檔探索工具現在提供「Audit Logs - Restore」選項做為資料來源。
