確認連接線是否接好

本頁說明如何驗證 Google Distributed Cloud (GDC) 氣隙式裝置的網路線路，以及如何連線開機程式裝置。

請參閱下列圖片，並按照指示操作。

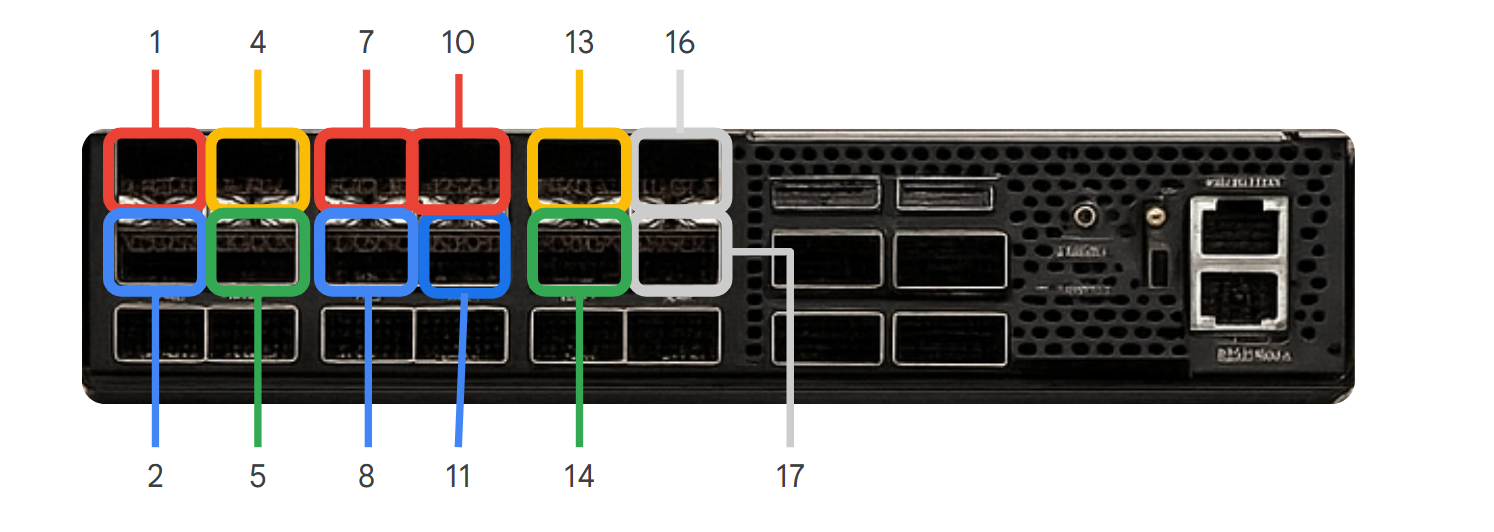

圖 1. TOR 交換器，附有標示通訊埠。

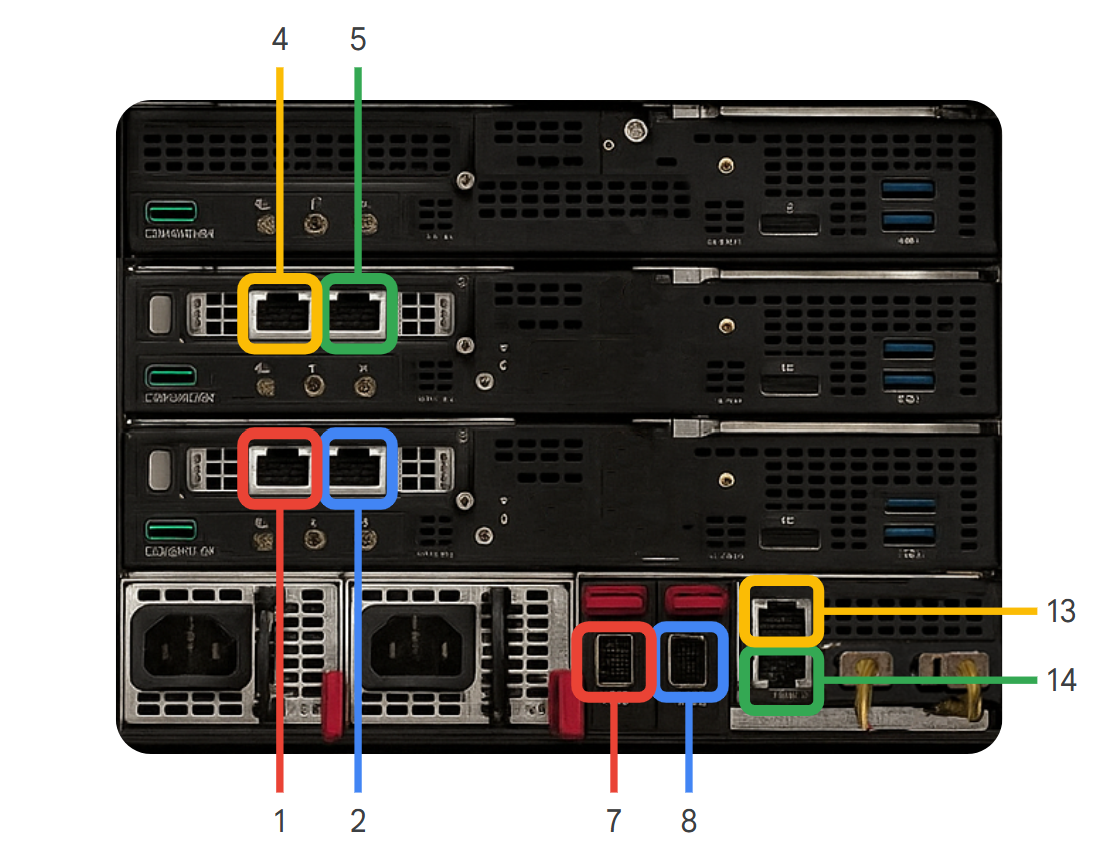

圖 2：機箱和裸機節點，附有標示的連接埠。

確認線路

1. 確認 TOR 交換器上標示為「1」的通訊埠 (圖 1) 已連線至機箱和節點中標示為「1」的通訊埠 (圖 2)。
2. 繼續處理 TOR 交換器 (圖 1) 上的連接埠 2、4、5、7、8、13 和 14，確認每個連接埠都已連接至機箱或節點上對應編號的連接埠 (圖 2)。

3. 將 TOR 交換器的連接埠 16 和 17 連接到網路。

   ToR 交換器連接埠 (xx-aa-tesw01)	連結的裝置	裝置連接埠	附註
   eth1/1	伺服器 1 (bm01)	s1p1	資料
   eth1/2	伺服器 1 (bm01)	s1p2	資料
   eth1/4	伺服器 2 (bm02)	s1p1	資料
   eth1/5	伺服器 2 (bm02)	s1p2	資料
   eth1/7	伺服器 3 (bm03)	s1p1	資料
   eth1/8	伺服器 3 (bm03)	s1p2	資料
   eth1/13	機箱 (chs01)	iLO	管理 (HPE iLO)
   eth1/14	機箱 (chs01)	LOM1	管理 (主機板上的 LAN)

   字詞解釋：

   • tesw01：機架頂端交換器。
   • ethx/xx：交換器上的通訊埠編號。
   • bm0x：裸機伺服器 (例如 bm01 是伺服器 1)。
   • s1p1、s1p2：伺服器上的網路通訊埠。
   • chs01：機箱。
   • iLO：HPE Integrated Lights-Out 連接埠，用於頻外管理。
   • LOM1：機箱主機板上的 LAN 連接埠。

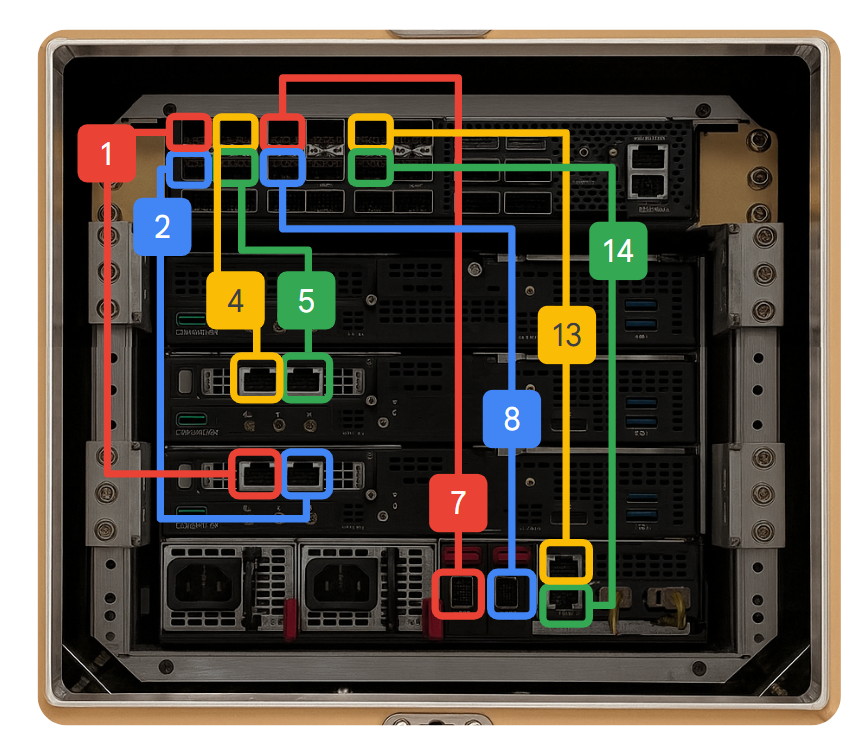

   圖 3：通訊埠之間的連線。



4. 確認先前步驟中驗證的所有連接埠，其連結燈號都顯示綠色。

   如果連結指示燈仍為黃色或紅色，請先嘗試使用其他線材或硬體，再提出支援案件。
