이 페이지에서는 Google Distributed Cloud (GDC) 오프라인 어플라이언스의 네트워크 케이블을 확인하고 부트스트래퍼 기기를 연결하는 방법을 설명합니다.
안내를 따르는 동안 다음 이미지를 참고하세요.

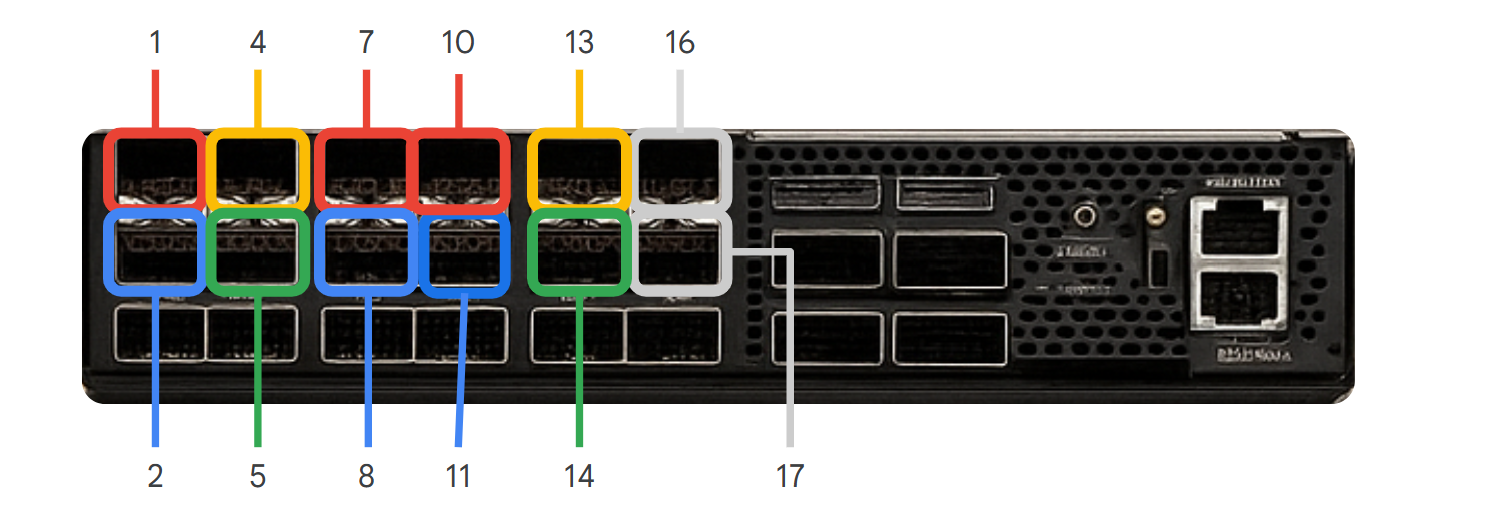

그림 1. 라벨이 지정된 포트가 있는 TOR 스위치

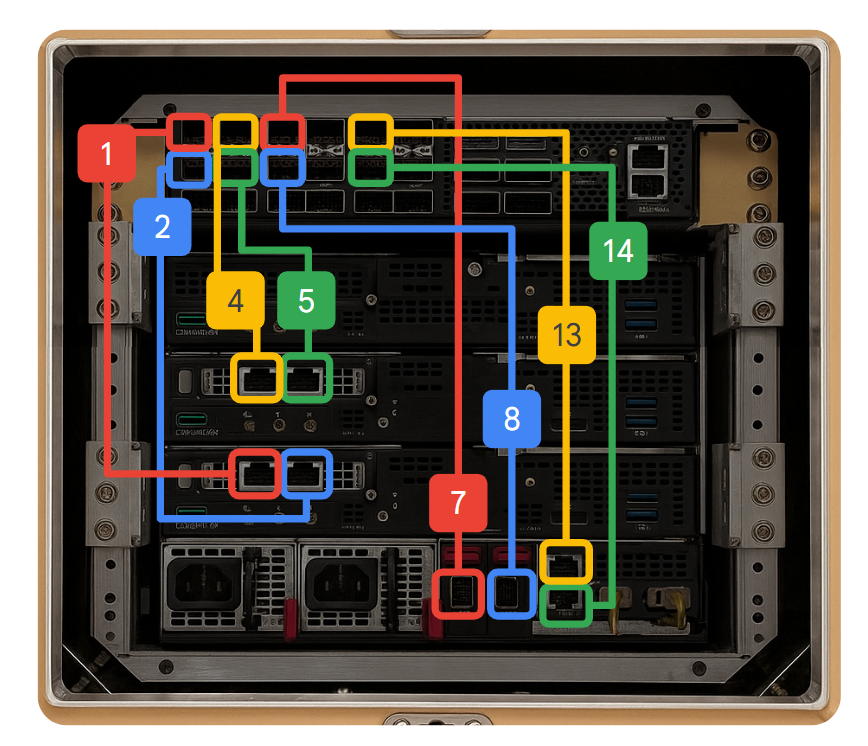

그림 2. 섀시와 베어메탈 노드(라벨이 지정된 포트 포함)
케이블 연결 확인
- TOR 스위치 (그림 1)의 '1' 포트가 섀시 및 노드 (그림 2)의 '1' 포트에 연결되어 있는지 확인합니다.
- TOR 스위치 (그림 1)의 포트 2, 4, 5, 7, 8, 13, 14에 대해 프로세스를 계속 진행하여 각 포트가 섀시 또는 노드 (그림 2)의 해당 번호가 매겨진 포트에 연결되어 있는지 확인합니다.
TOR 스위치의 포트 16과 17을 네트워크에 연결합니다.
ToR 스위치 포트 (xx-aa-tesw01) 연결된 기기 기기 포트 참고 eth1/1서버 1 (bm01) s1p1데이터 eth1/2서버 1 (bm01) s1p2데이터 eth1/4서버 2 (bm02) s1p1데이터 eth1/5서버 2 (bm02) s1p2데이터 eth1/7서버 3 (bm03) s1p1데이터 eth1/8서버 3 (bm03) s1p2데이터 eth1/13섀시 (chs01) iLO관리 (HPE iLO) eth1/14섀시 (chs01) LOM1관리 (마더보드에 있는 LAN) 용어 설명:
- tesw01: Top of Rack 스위치입니다.
- ethx/xx: 스위치의 포트 번호입니다.
- bm0x: 베어메탈 서버 (예: bm01은 서버 1임).
- s1p1, s1p2: 서버의 네트워크 포트입니다.
- chs01: 섀시
- iLO: 대역 외 관리를 위한 HPE Integrated Lights-Out 포트입니다.
- LOM1: 섀시의 마더보드 포트에 있는 LAN입니다.
그림 3. 포트 간 연결입니다.
이전 단계에서 확인한 모든 포트의 링크 표시등이 녹색으로 표시되는지 확인합니다.
링크 표시등이 노란색 또는 빨간색으로 유지되면 지원 케이스를 열기 전에 다른 케이블이나 하드웨어로 다시 시도해 보세요.
