Problemas de conetividade do Apigee com alvos PSC a sul

Está a ver a documentação do Apigee e do Apigee Hybrid.
Não existe um equivalente na documentação do Apigee Edge para este tópico.

Sintoma

Problemas de conetividade de rede entre o Apigee e um serviço de destino a sul ligado pelo Private Service Connect (PSC).

Mensagem de erro

Um problema de ligação de rede ou um limite de tempo excedido de TCP entre o Apigee e o serviço de destino seria apresentado como uma resposta de erro 503 e mostraria um erro semelhante ao abaixo se criar uma sessão de depuração.

{"fault":{"faultstring":"The Service is temporarily unavailable","detail":{"errorcode":"messaging.adaptors.http.flow.ServiceUnavailable","reason":"TARGET_CONNECT_TIMEOUT"}}}

Causas possíveis

Causa	Descrição
Regiões diferentes entre a associação de serviços e a instância do Apigee	A região da instância do Apigee e a região do anexo de serviço são diferentes.
Regra de firewall de entrada em falta para a sub-rede do PSC no projeto de destino	No projeto de destino, certifique-se de que existe uma regra de firewall de entrada para permitir o endereço IP e a porta do intervalo de sub-redes do PSC.
Configuração incorreta da associação do serviço no projeto de destino	Valide a associação de serviço no projeto de destino.
Estado incorreto da associação do ponto final no Apigee	Valide o anexo do ponto final no Apigee.
Incompatibilidade na porta configurada em TargetEndpoint e no ILB	Certifique-se de que o TargetEndpoint no proxy de API está a usar a mesma porta exposta pelo equilibrador de carga interno (ILB) no projeto de destino.

Causa: regiões diferentes entre a associação de serviço e a instância do Apigee

Nota: por predefinição, as instâncias do Apigee suportam o acesso global em pontos finais do PSC de saída. No entanto, o tipo de equilibrador de carga do produtor usado determina quando é possível ativar o acesso global. Se estiver a usar um Application Load Balancer interno regional ou um Network Load Balancer de proxy interno regional como um Load Balancer de produtor, o acesso global tem de ser ativado antes de criar pontos finais de PSC para a sua instância do Apigee. Se o acesso global não tiver sido ativado antes da criação destes pontos finais, os pontos finais do PSC existentes têm de ser eliminados e recriados para que a instância do Apigee ative o acesso global.
Consulte o artigo Configuração do consumidor do PSC para mais detalhes.

Diagnóstico

1. Verifique a região da instância do Apigee através de um dos seguintes métodos:



   1. Usando a IU do Apigee clássico:
      1. Inicie sessão na IU do Apigee.
      2. Clique em Admin > Instâncias.
      3. Clique numa instância.
      4. Verifique a Localização de alojamento de tempo de execução no painel Detalhes da instância.
   2. Usando a IU do Apigee na Google Cloud consola:

      1. Na Google Cloud consola, aceda à página Apigee Instances.

         Aceda a Instâncias do Apigee

      2. Clique numa instância.
      3. Verifique a Localização de alojamento de tempo de execução no painel Detalhes da instância.
   3. Usando uma chamada API:

      curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/instances"


      Em que ORG_NAME é o nome da organização. Por exemplo, example-apigee-support.

      É devolvido algo semelhante ao seguinte. A localização de alojamento em tempo de execução é o valor apresentado para location abaixo. Por exemplo, asia-northeast1.

      "instances": [
        {
          "name": "asia-northeast1",
          "location": "asia-northeast1",
          "host": "10.117.0.2",
          "port": "443",
          "createdAt": "1628150049760",
          "lastModifiedAt": "1682139265367",
          "diskEncryptionKeyName": "projects/apigee-x-support-apac-05/locations/asia-northeast1/keyRings/phanim-disk-key-1/cryptoKeys/phanim-disk-key-ring-1",
          "state": "ACTIVE",
          "peeringCidrRange": "SLASH_20",
          "runtimeVersion": "1-9-0-apigee-25",
          "consumerAcceptList": [
            "example-apigee-support",
            "example-neg-project"
          ],
          "serviceAttachment": "projects/xb363132eb41cb643p-tp/regions/asia-northeast1/serviceAttachments/apigee-asia-northeast1-yp9o"
        }

2. Verifique a região de associação de pontos finais através de uma chamada API:

   curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/endpointAttachments/ENDPOINT_ATTACHMENT_NAME"

   Onde:

   • ORG_NAME é o nome da organização. Por exemplo, example-apigee-support.
   • ENDPOINT_ATTACHMENT_NAME é o nome do anexo do ponto final. Por exemplo, example-ea.

   É devolvido algo semelhante ao seguinte. A região de associação do ponto final é o valor apresentado para location abaixo. Por exemplo, asia-northeast1.

   {
     "name": "organizations/example-apigee-support/endpointAttachments/example-ea",
     "location": "asia-northeast1",
     "host": "7.0.4.2",
     "state": "ACTIVE",
     "connectionState": "ACCEPTED",
     "serviceAttachment": "projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend"
   }

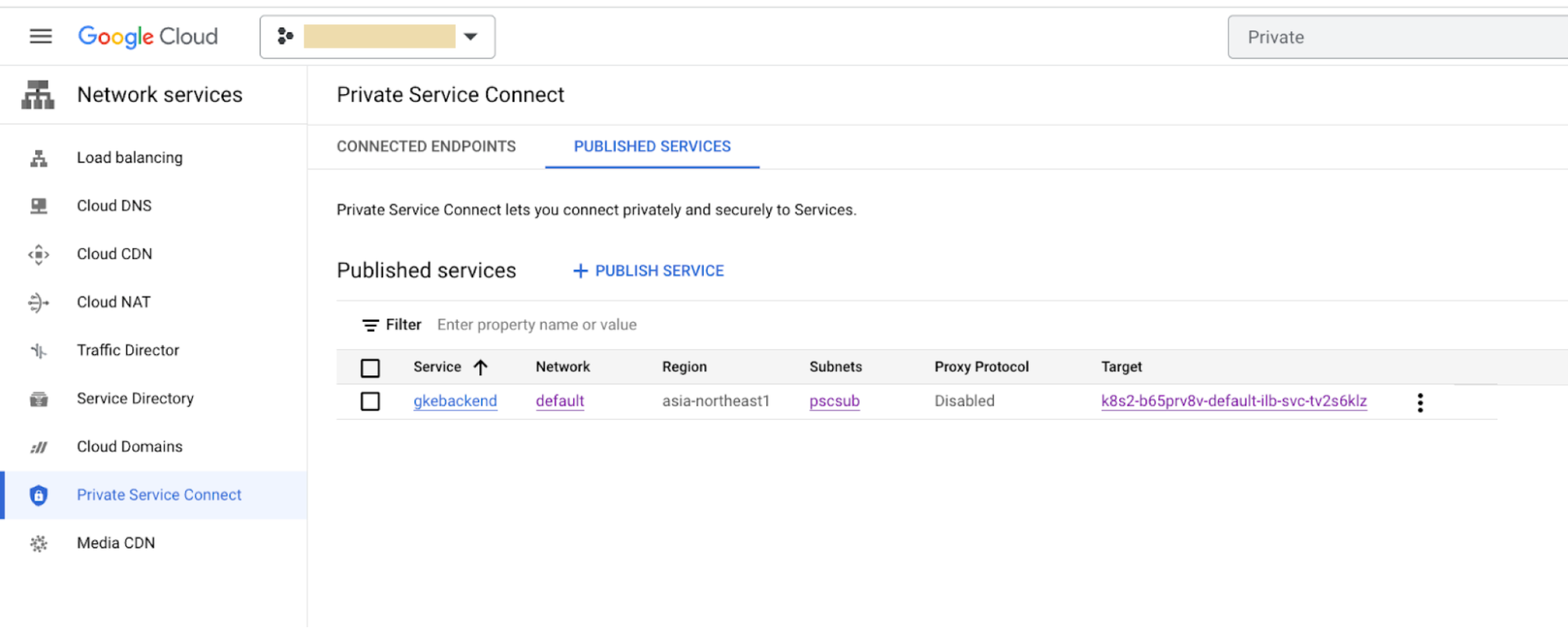

3. Verifique a região do Anexo de serviço através da Cloud Console:

   1. Na Google Cloud consola, aceda à página Private Service Connect .

      Aceda ao Private Service Connect

   2. Verifique a coluna Região para ver a localização.



Resolução

Certifique-se de que as regiões da instância do Apigee, da associação de pontos finais e da associação de serviços são as mesmas. Por exemplo, asia-northeast1.

Conforme descrito nas Limitações, o acesso global não é suportado. Isto significa que os anexos de serviços e os anexos de pontos finais têm de estar na mesma região. Por exemplo, se a sua instância do Apigee estiver na região us-west1, não pode associar serviços à mesma que estejam em us-east2 ou noutra região.

Se as regiões forem diferentes, vai ver problemas de conetividade entre o Apigee e o serviço de destino.

Causa: regra de firewall de entrada em falta para a sub-rede do PSC no projeto de destino

Diagnóstico

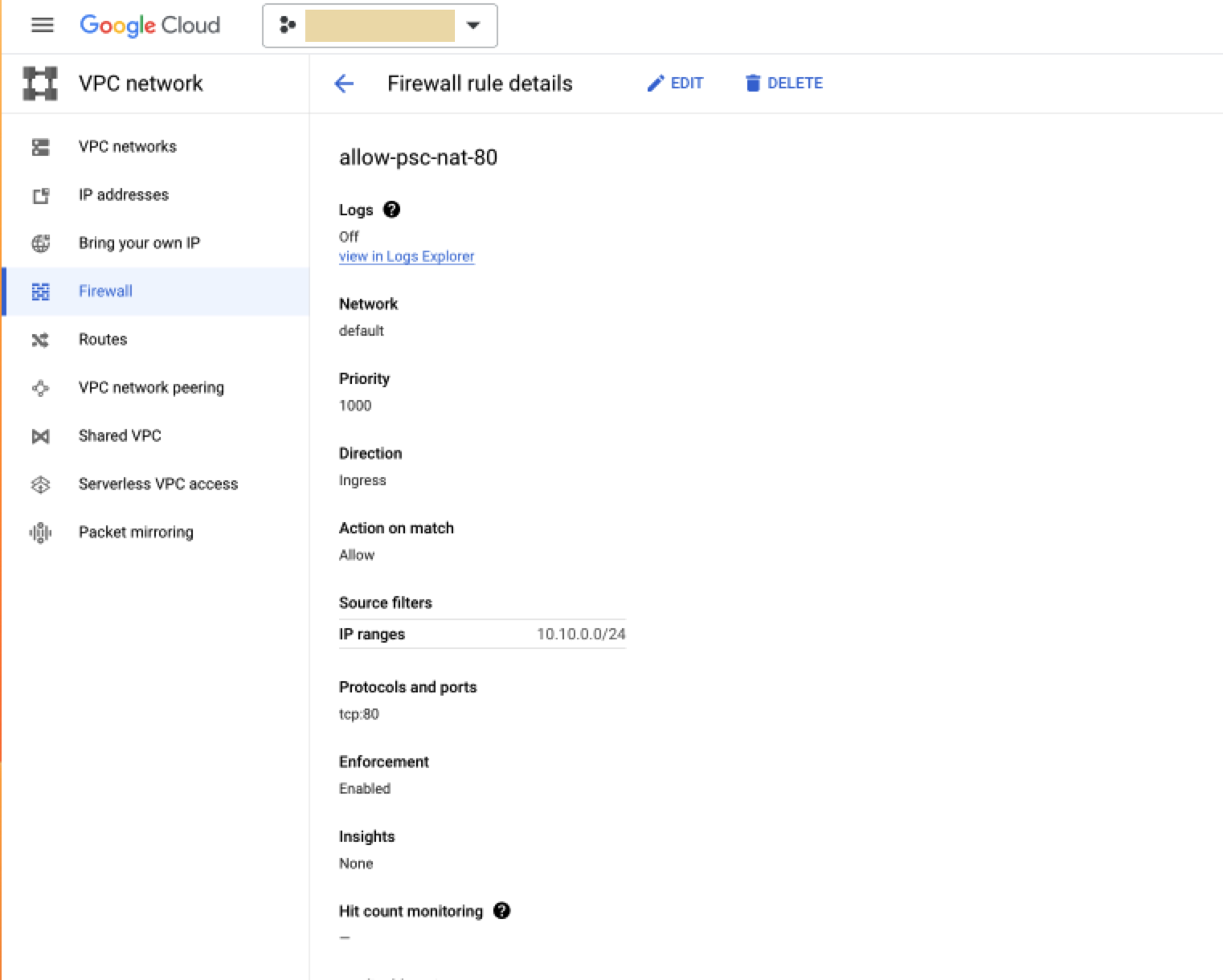

Verifique se existe uma regra de firewall no projeto de destino que permita que o endereço IP do intervalo da sub-rede do PSC se ligue ao serviço de destino:

1. Na Google Cloud consola, aceda à página Firewall.

   Aceda à firewall

2. No painel Regras de firewall de VPC, verifique se existe uma regra semelhante ao exemplo seguinte:
   • Direção: entrada
   • Ação na correspondência: permitir
   • Filtro de origem: intervalos de IPv4/IPv6
   • Intervalos de IP: intervalo de endereços IP da sub-rede do PSC (ipCidrRange) que pode obter com o seguinte comando gcloud para descrever a sub-rede do PSC:

     gcloud compute networks subnets describe PSC_SUBNET_NAME --region=REGION

     Onde:

     • PSC_SUBNET_NAME é o nome da sub-rede do PCS. Por exemplo, pscsub.
     • REGION é a localização. Por exemplo, asia-northeast1.

     É devolvido algo semelhante ao seguinte:

     creationTimestamp: '2023-04-19T03:33:29.371-07:00'
     fingerprint: 1JPKY66teTg=
     gatewayAddress: 10.10.0.1
     id: '5645967773396008342'
     ipCidrRange: 10.10.0.0/24
     kind: compute#subnetwork
     name: pscsub
     network: https://www.googleapis.com/compute/v1/projects/target-project/global/networks/default
     privateIpGoogleAccess: false
     privateIpv6GoogleAccess: DISABLE_GOOGLE_ACCESS
     purpose: PRIVATE_SERVICE_CONNECT
     ....

   • Protocolos e portas: estes devem ser indicados de acordo com a configuração do serviço de destino.

Por exemplo:

Resolução

Se a regra de firewall não estiver implementada, crie uma sub-rede do PSC, conforme descrito no Crie uma associação de serviço, passo 2.

Causa: configuração incorreta da associação de serviço no projeto de destino

Diagnóstico

Verifique a região da associação de serviços através de um dos seguintes métodos:

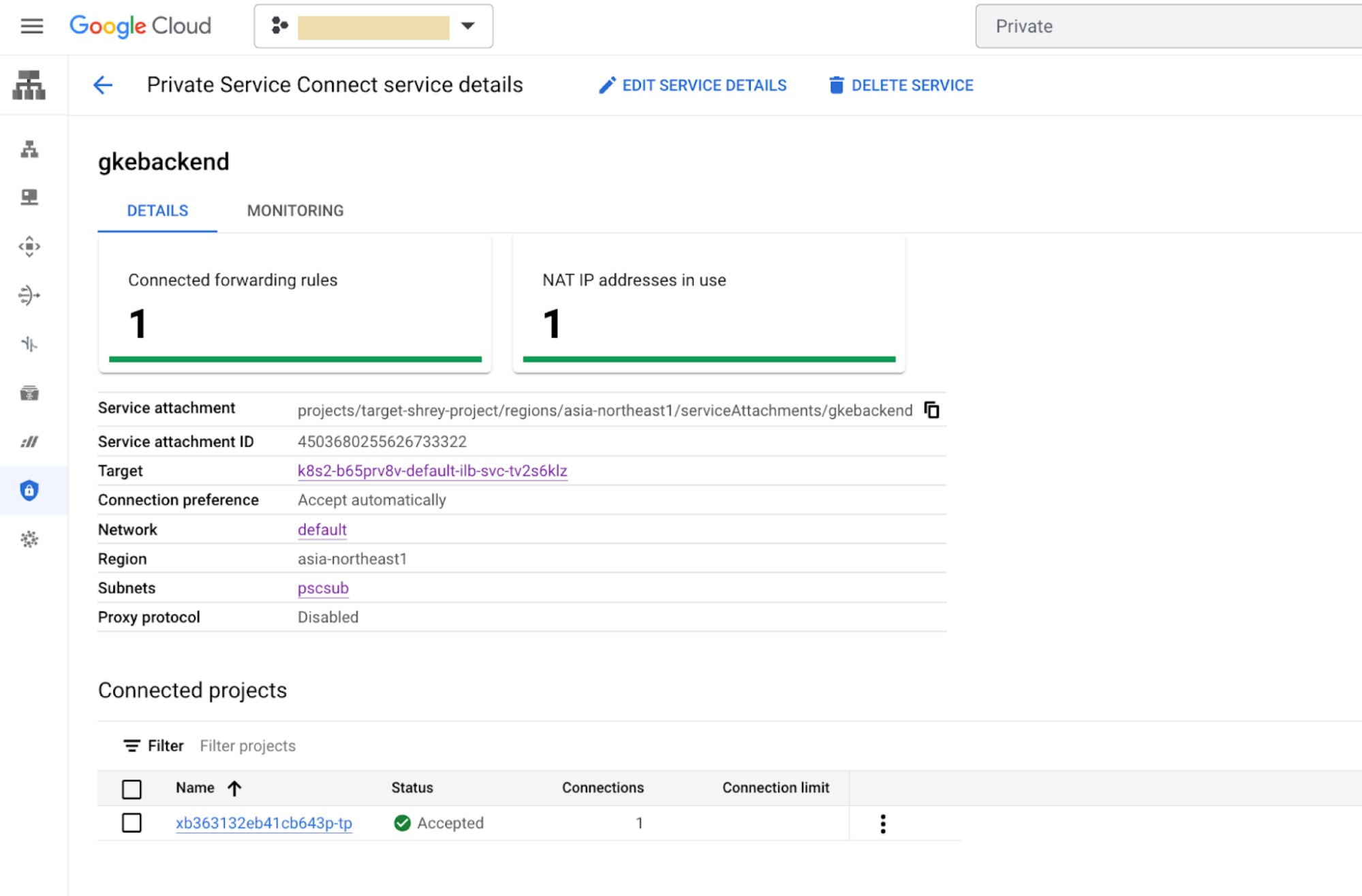

1. Usando a Cloud Console:

   1. Na Google Cloud consola, aceda à página Private Service Connect .

      Aceda ao Private Service Connect

   2. Clique em Serviços publicados.
   3. Clique num serviço.
   4. Verifique a linha Região para a localização.



2. Usar um gcloud command:

     gcloud compute service-attachments describe SERVICE_ATTACHMENT --region=REGION

   Onde:

   • SERVICE_ATTACHMENT é o nome da associação de serviço. Por exemplo, gkebackend.
   • REGION é a localização. Por exemplo, asia-northeast1.

   É devolvido algo semelhante ao seguinte:

   connectedEndpoints:
   - endpoint: https://www.googleapis.com/compute/v1/projects/xb363132eb41cb643p-tp/regions/asia-northeast1/forwardingRules/example-ea
     pscConnectionId: '6816512648152066'
     status: ACCEPTED
   connectionPreference: ACCEPT_AUTOMATIC
   creationTimestamp: '2023-04-19T05:09:09.941-07:00'
   description: ''
   enableProxyProtocol: false
   fingerprint: 0BZDAZ3zDCs=
   id: '4503680255626733322'
   kind: compute#serviceAttachment
   name: gkebackend
   natSubnets:
   - https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/subnetworks/pscsub
   pscServiceAttachmentId:
     high: '21570167574103266'
     low: '4503680255626733322'
   region: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1
   selfLink: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend
   targetService: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/forwardingRules/k8s2-tcp-b65prv8v-default-ilb-svc-tv2s6klz

Resolução

1. Certifique-se de que o valor connectedEndpoints.endpoint faz referência ao projeto de inquilino do Apigee e certifique-se de que o respetivo estado é ACCEPTED. Pode encontrar o projeto de inquilino através da API Apigee Organizations:

   curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME"

   Em que ORG_NAME é o nome da organização. Por exemplo, example-apigee-support.

   É devolvido algo semelhante ao seguinte. O ID está num campo denominado apigeeProjectId. Por exemplo, xb363132eb41cb643p-tp.

   {
     "name": "example-apigee-support",
     "createdAt": "1628148440954",
     "lastModifiedAt": "1650563608527",
     "environments": [
     "dev"
     ],
     "properties": {
       "property": [
         {
           "name": "features.mart.connect.enabled",
           "value": "true"
         },
         {
           "name": "features.hybrid.enabled",
           "value": "true"
         }
       ]
     },
       "analyticsRegion": "asia-northeast1",
       "authorizedNetwork": "default",
       "runtimeType": "CLOUD",
       "subscriptionType": "PAID",
       "caCertificate": "CERTIFICATE_NUMBER",
       "runtimeDatabaseEncryptionKeyName": "projects/example-apigee-support/locations/asia-northeast1/keyRings/phanim-key-ring-1/cryptoKeys/phanim-app-key-1",
       "projectId": "example-apigee-support",
       "state": "ACTIVE",
       "billingType": "SUBSCRIPTION",
       "addonsConfig": {
       "advancedApiOpsConfig": {},
       "integrationConfig": {},
       "monetizationConfig": {}
       },
   "apigeeProjectId": "xb363132eb41cb643p-tp"
   }

2. Certifique-se de que a associação de serviços tem conetividade com a associação de pontos finais, conforme descrito em Padrões de rede de saída, verifique e faça a gestão da conetividade da associação. Na IU do passo 1 , certifique-se de que:
   1. A linha Sub-redes faz referência à sub-rede do PSC. Por exemplo, pscsub.
   2. A linha Destino faz referência ao equilibrador de carga interno correto para os back-ends de destino.

Causa: estado incorreto da associação do ponto final no Apigee

Diagnóstico

Veja a associação do ponto final no Apigee através de uma chamada API:

  curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/endpointAttachments/ENDPOINT_ATTACHMENT_NAME"

Onde:

• ORG_NAME é o nome da organização. Por exemplo, example-apigee-support.
• ENDPOINT_ATTACHMENT_NAME é o nome do anexo do ponto final. Por exemplo, example-ea.

É devolvido algo semelhante ao seguinte:

  {
    "name": "organizations/example-apigee-support/endpointAttachments/example-ea",
    "location": "asia-northeast1",
    "host": "7.0.4.2",
    "state": "ACTIVE",
    "connectionState": "ACCEPTED",
    "serviceAttachment": "projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend"
  }

Resolução

Certifique-se do seguinte:

• state corresponde a ACTIVE
• connectionState corresponde a ACCEPTED
• serviceAttachment refere-se ao projeto de destino correto e ao nome do anexo de serviço

Causa: incompatibilidade na porta configurada no TargetEndpoint e no ILB

Diagnóstico

1. No projeto de destino, encontre a porta que a regra de encaminhamento está a expor através da Cloud Console:

   1. Na Google Cloud consola, aceda à página Private Service Connect .

      Aceda ao Private Service Connect

   2. Clique em Serviços publicados.

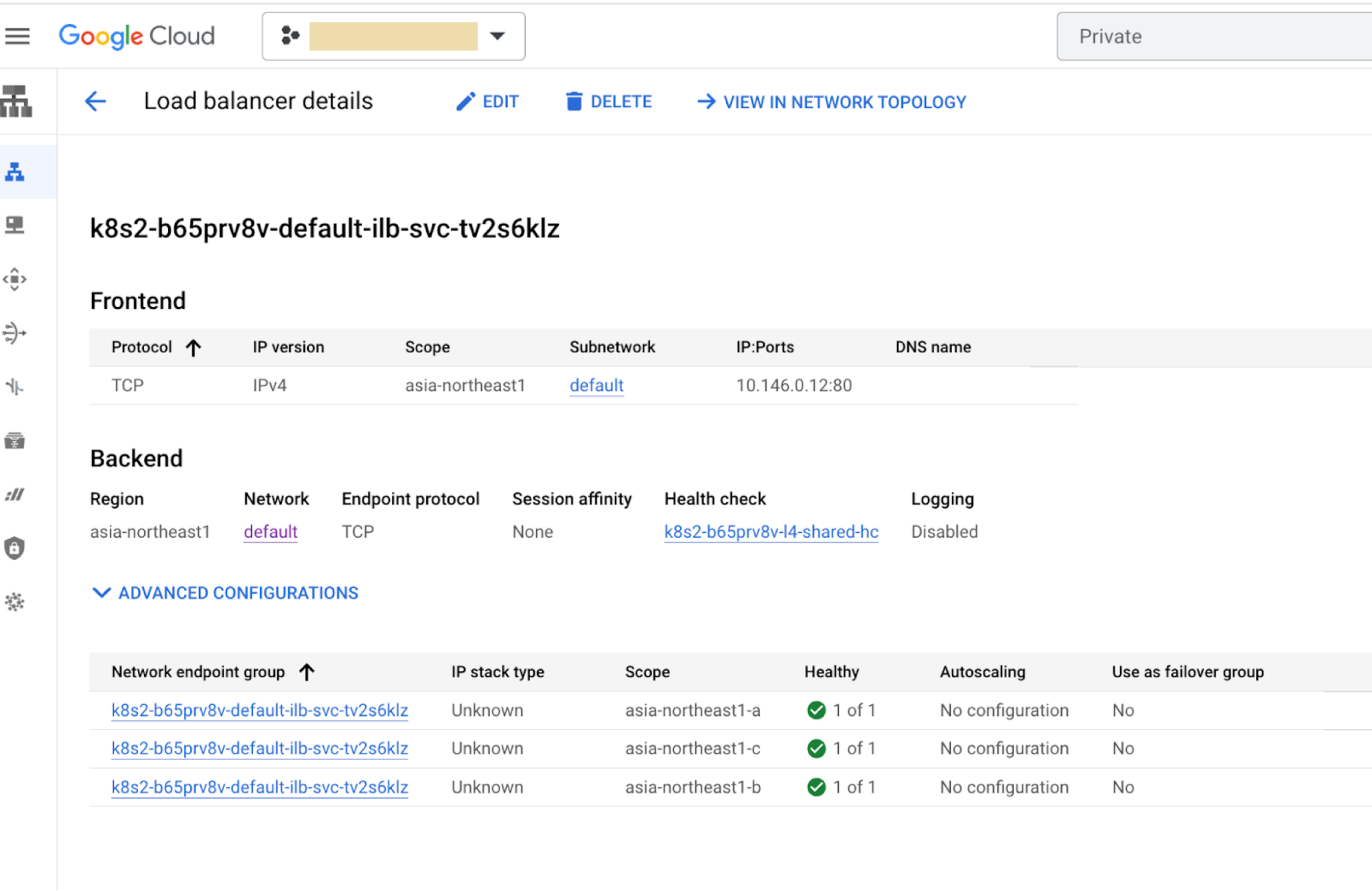

   3. Clique num serviço. Conforme mostrado no exemplo seguinte, a porta 80 está exposta.

Resolução

Certifique-se de que a porta 80 é a porta no TargetEndpoint do proxy da API.

Para verificar esta situação, navegue para o proxy de API e valide o URL TargetEndpoint:

1. Usando a IU do Apigee clássica:
   1. Inicie sessão na IU do Apigee.
   2. Clique em Desenvolver > Proxies de API
   3. Clique num proxy.
   4. Clique em Desenvolver.
   5. Verifique o painel XML para o seguinte:

      <HTTPTargetConnection>
        <URL>http://7.0.4.2:80</URL>
      </HTTPTargetConnection>

2. Usando a IU do Apigee na Google Cloud consola:

   1. Na Google Cloud consola, aceda à página Apigee.

      Aceder ao Apigee

   2. Na área Proxy development, clique em API proxies.
   3. Clique num proxy.
   4. Clique em Desenvolver.
   5. Verifique o painel XML para o seguinte:

        <HTTPTargetConnection>
          <URL>http://7.0.4.2:80</URL>
        </HTTPTargetConnection>

Tem de recolher informações de diagnóstico

Se o problema persistir mesmo depois de seguir as instruções acima, recolha as seguintes informações de diagnóstico e, em seguida, contacte o apoio ao cliente da Google Cloud:

• Organização do Apigee
• O ambiente e o proxy de API estão a detetar o problema
• Sessão de depuração transferida (isto fornece todas as informações acima)
• Anexo do ponto final a ser usado
• Projeto de destino e anexo de serviço
