Apigee 與南向 PSC 目標的連線問題

您目前查看的是 Apigee 和 Apigee Hybrid 說明文件。
這個主題沒有對應的 Apigee Edge 說明文件。

問題

Apigee 與透過 Private Service Connect (PSC) 連線的南向目標服務之間發生網路連線問題。

錯誤訊息

如果 Apigee 與目標服務之間發生網路連線問題或 TCP 逾時，就會顯示 503 錯誤回應。如果您建立偵錯工作階段，也會看到類似下方的錯誤：

{"fault":{"faultstring":"The Service is temporarily unavailable","detail":{"errorcode":"messaging.adaptors.http.flow.ServiceUnavailable","reason":"TARGET_CONNECT_TIMEOUT"}}}

可能原因

原因	說明
服務附件和 Apigee 執行個體位於不同區域	Apigee 執行個體區域和服務附件區域不同。
目標專案中缺少 PSC 子網路的輸入防火牆規則	在目標專案中，確認有傳入防火牆規則，允許 PSC 子網路範圍的 IP 位址和通訊埠。
目標專案中的服務連結設定有誤	在目標專案中驗證「服務連結」。
Apigee 中端點連結的狀態不正確	在 Apigee 上驗證端點附件。
TargetEndpoint 中設定的通訊埠與 ILB 不符	確認 API 代理程式中的 TargetEndpoint 使用的通訊埠，與目標專案中內部負載平衡器 (ILB) 公開的通訊埠相同。

原因：服務附件和 Apigee 執行個體位於不同區域

診斷

使用下列任一方法檢查 Apigee 執行個體區域：

使用傳統版 Apigee UI：
1. 登入 Apigee UI。
2. 依序點選「管理」 >「執行個體」。
3. 按一下執行個體。

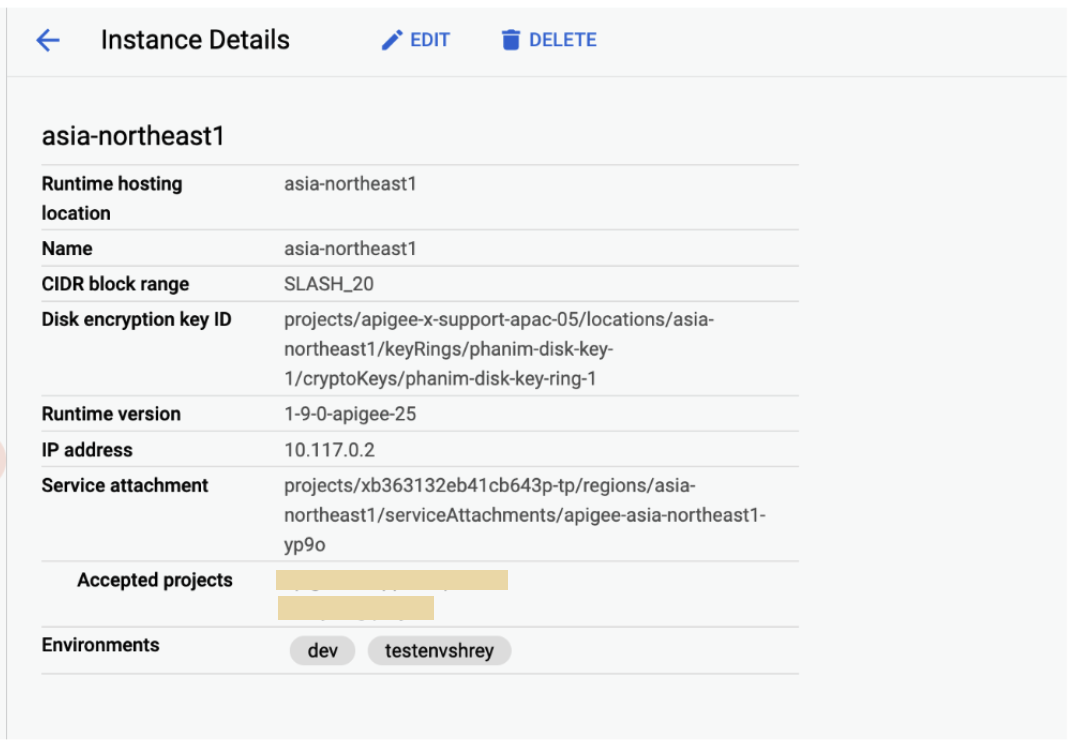

4. 查看「執行階段代管位置」，位於「執行個體詳細資料」窗格中。
在 Google Cloud 控制台中使用 Apigee UI：
1. 前往 Google Cloud 控制台的「Apigee Instances」(Apigee 執行個體) 頁面。

  前往 Apigee 執行個體
2. 按一下執行個體。
3. 查看「執行階段代管位置」，位於「執行個體詳細資料」窗格中。

使用 API 呼叫：

curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/instances"

其中 ORG_NAME 是機構名稱。例如：example-apigee-support。

系統會傳回類似以下的回應。「執行階段主機代管位置」是下方 location 顯示的值。例如：asia-northeast1。

"instances": [
  {
    "name": "asia-northeast1",
    "location": "asia-northeast1",
    "host": "10.117.0.2",
    "port": "443",
    "createdAt": "1628150049760",
    "lastModifiedAt": "1682139265367",
    "diskEncryptionKeyName": "projects/apigee-x-support-apac-05/locations/asia-northeast1/keyRings/phanim-disk-key-1/cryptoKeys/phanim-disk-key-ring-1",
    "state": "ACTIVE",
    "peeringCidrRange": "SLASH_20",
    "runtimeVersion": "1-9-0-apigee-25",
    "consumerAcceptList": [
      "example-apigee-support",
      "example-neg-project"
    ],
    "serviceAttachment": "projects/xb363132eb41cb643p-tp/regions/asia-northeast1/serviceAttachments/apigee-asia-northeast1-yp9o"
  }

使用 API 呼叫，檢查「端點附件」區域：

curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/endpointAttachments/ENDPOINT_ATTACHMENT_NAME"

其中：

ORG_NAME 是機構名稱。例如：example-apigee-support。
ENDPOINT_ATTACHMENT_NAME 是端點附件的名稱。例如 example-ea。

系統會傳回類似以下的回應。「端點附件區域」是下方 location 顯示的值。例如：asia-northeast1。

{
  "name": "organizations/example-apigee-support/endpointAttachments/example-ea",
  "location": "asia-northeast1",
  "host": "7.0.4.2",
  "state": "ACTIVE",
  "connectionState": "ACCEPTED",
  "serviceAttachment": "projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend"
}

使用 Cloud 控制台檢查服務連結區域：
1. 前往 Google Cloud 控制台的「Private Service Connect」頁面。

  前往 Private Service Connect

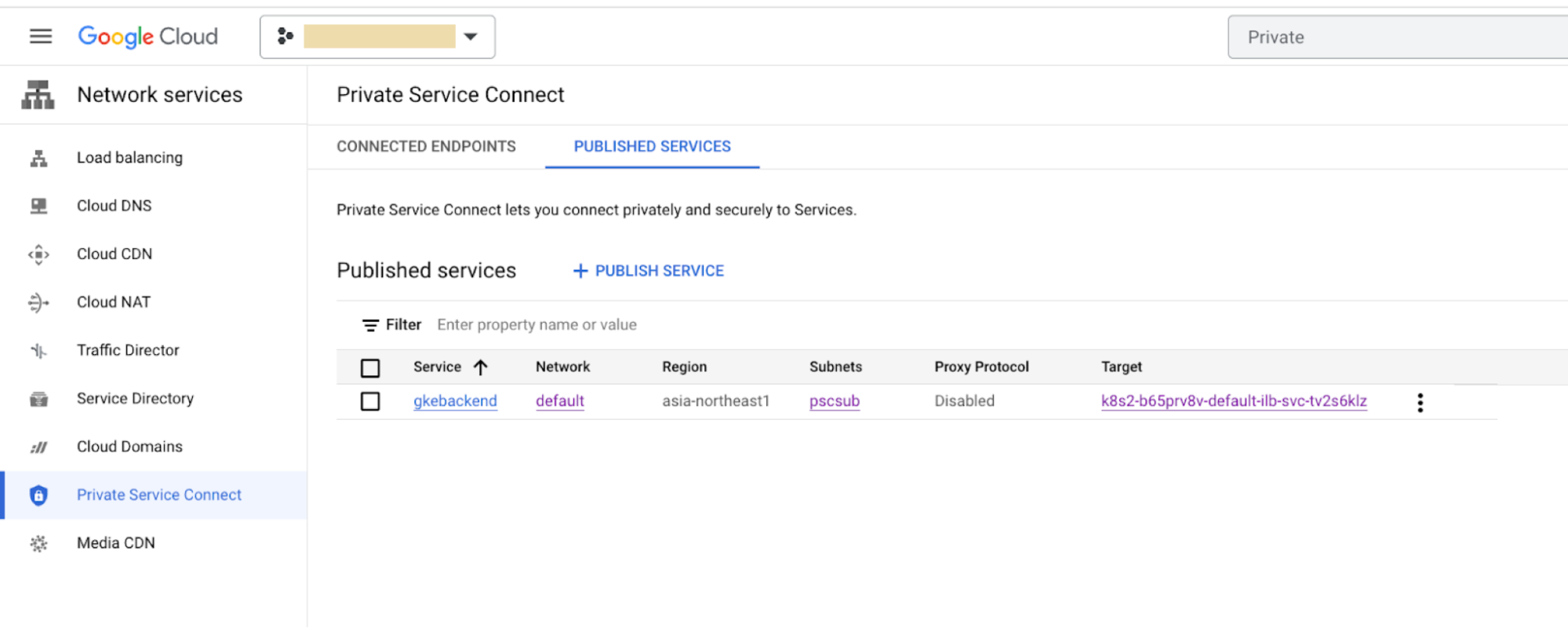

2. 查看「區域」欄中的位置。

解析度

確認 Apigee 執行個體、端點連結和服務連結區域相同。例如：asia-northeast1。

如「限制」一節所述，系統不支援全域存取權。也就是說，服務附件和端點附件必須位於相同區域。舉例來說，如果 Apigee 執行個體位於 us-west1 地區，您就無法將服務連線至 us-east2 或任何其他地區。

如果區域不同，Apigee 和目標服務之間就會出現連線問題。

原因：目標專案中缺少 PSC 子網路的輸入防火牆規則

診斷

檢查目標專案中的防火牆規則，確認允許 PSC 子網路範圍的 IP 位址連線至目標服務：

前往 Google Cloud 控制台的「Firewall」(防火牆) 頁面。

前往「Firewall」(防火牆) 頁面

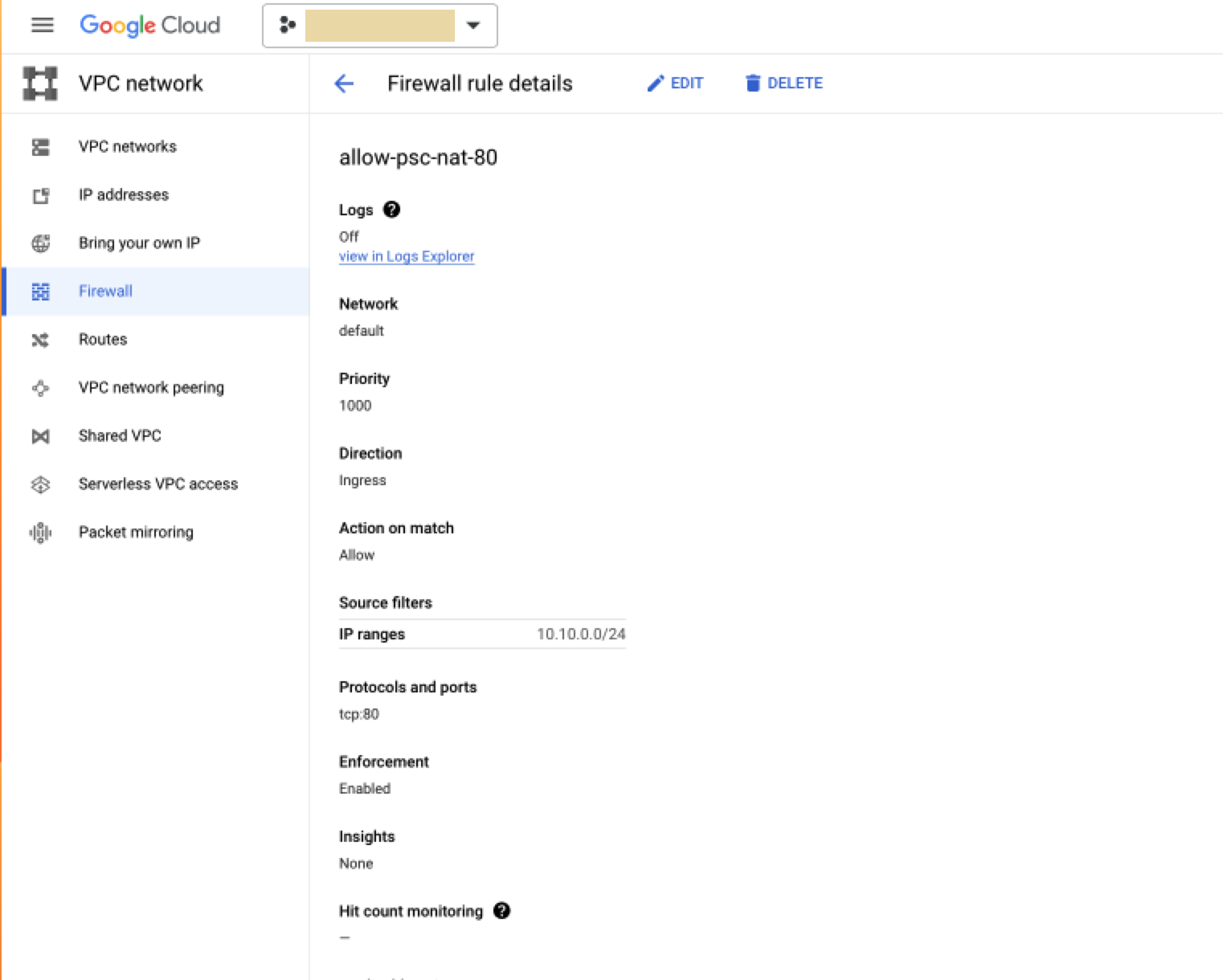

在「虛擬私有雲防火牆規則」窗格中，確認有類似下列範例的規則：
- 方向：輸入
- 相符時執行的動作：允許
- 來源篩選器：IPv4/IPv6 範圍
- IP 範圍：PSC 子網路的 IP 位址範圍 (ipCidrRange)，您可以使用下列 gcloud 指令來描述 PSC 子網路：
```
gcloud compute networks subnets describe PSC_SUBNET_NAME --region=REGION
```
  其中：
  - PSC_SUBNET_NAME 是 PCS 子網路名稱。例如：pscsub。
  - REGION 是位置。例如： asia-northeast1。
  系統會傳回類似以下的回應：
```
creationTimestamp: '2023-04-19T03:33:29.371-07:00'
fingerprint: 1JPKY66teTg=
gatewayAddress: 10.10.0.1
id: '5645967773396008342'
ipCidrRange: 10.10.0.0/24
kind: compute#subnetwork
name: pscsub
network: https://www.googleapis.com/compute/v1/projects/target-project/global/networks/default
privateIpGoogleAccess: false
privateIpv6GoogleAccess: DISABLE_GOOGLE_ACCESS
purpose: PRIVATE_SERVICE_CONNECT
....
```
- 通訊協定和通訊埠：這些項目應根據目標服務設定列出。

例如：

解析度

如果沒有防火牆規則，請按照「建立服務連結」一文的步驟 2，建立 PSC 子網路。

原因：目標專案中的服務連結設定有誤

診斷

請使用下列其中一種方法，檢查「服務附件」區域：

使用 Cloud Console：
1. 前往 Google Cloud 控制台的「Private Service Connect」頁面。

  前往 Private Service Connect
2. 按一下「已發布的服務」。
3. 按一下服務。

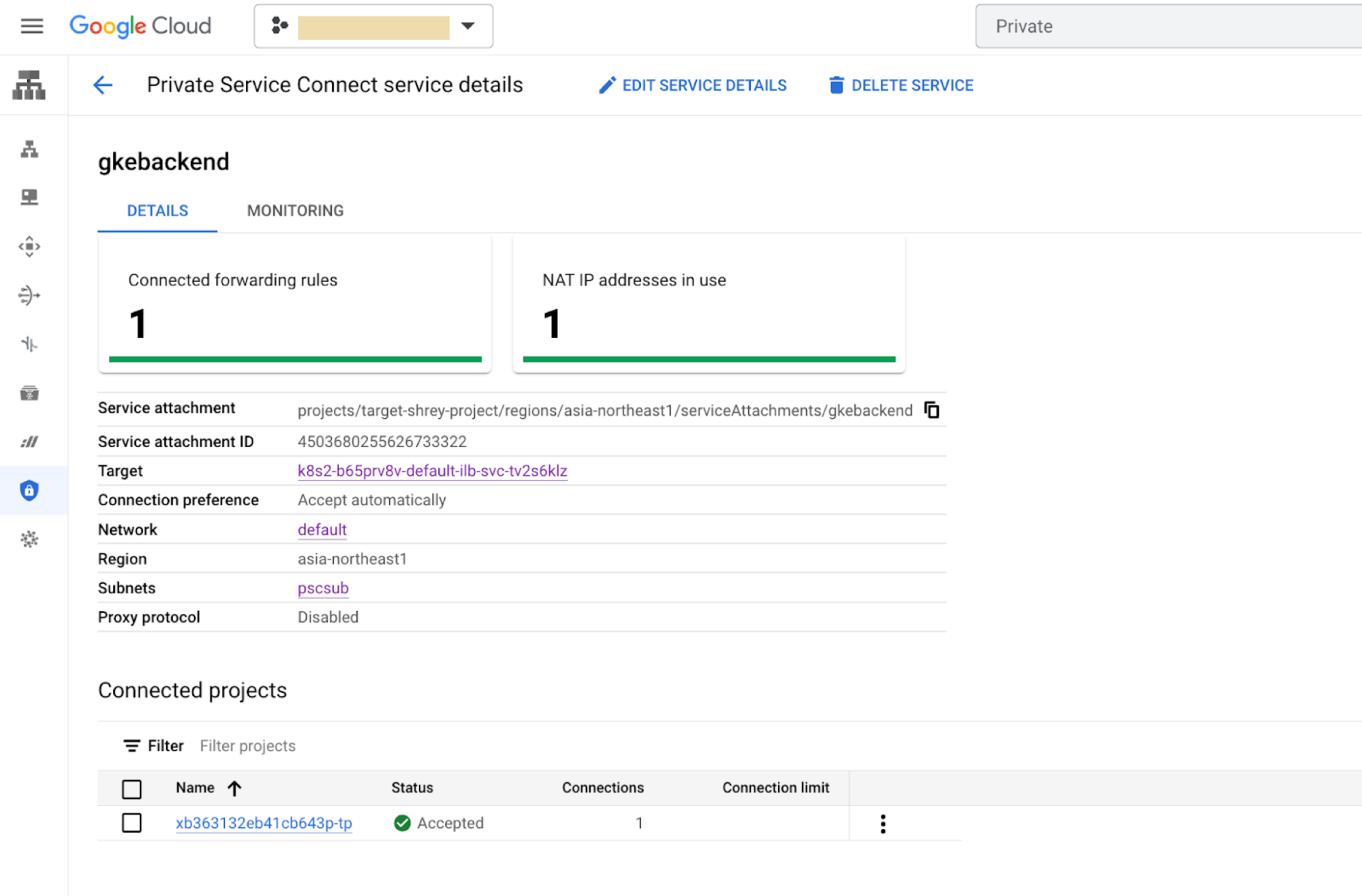

4. 查看位置的「區域」列。

使用 gcloud command：

  gcloud compute service-attachments describe SERVICE_ATTACHMENT --region=REGION

其中：

SERVICE_ATTACHMENT 是服務連結名稱。例如：gkebackend。
REGION 是位置。例如： asia-northeast1。

系統會傳回類似以下的回應：

connectedEndpoints:
- endpoint: https://www.googleapis.com/compute/v1/projects/xb363132eb41cb643p-tp/regions/asia-northeast1/forwardingRules/example-ea
  pscConnectionId: '6816512648152066'
  status: ACCEPTED
connectionPreference: ACCEPT_AUTOMATIC
creationTimestamp: '2023-04-19T05:09:09.941-07:00'
description: ''
enableProxyProtocol: false
fingerprint: 0BZDAZ3zDCs=
id: '4503680255626733322'
kind: compute#serviceAttachment
name: gkebackend
natSubnets:
- https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/subnetworks/pscsub
pscServiceAttachmentId:
  high: '21570167574103266'
  low: '4503680255626733322'
region: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1
selfLink: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend
targetService: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/forwardingRules/k8s2-tcp-b65prv8v-default-ilb-svc-tv2s6klz

解析度

確認 connectedEndpoints.endpoint 值參照 Apigee 的租戶專案，並確認其狀態為 ACCEPTED。您可以使用 Apigee Organizations API 找出租戶專案：

curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME"

其中 ORG_NAME 是機構名稱。例如： example-apigee-support。

系統會傳回類似以下的回應。ID 位於名為 apigeeProjectId 的欄位中。例如： xb363132eb41cb643p-tp。

{
  "name": "example-apigee-support",
  "createdAt": "1628148440954",
  "lastModifiedAt": "1650563608527",
  "environments": [
  "dev"
  ],
  "properties": {
    "property": [
      {
        "name": "features.mart.connect.enabled",
        "value": "true"
      },
      {
        "name": "features.hybrid.enabled",
        "value": "true"
      }
    ]
  },
    "analyticsRegion": "asia-northeast1",
    "authorizedNetwork": "default",
    "runtimeType": "CLOUD",
    "subscriptionType": "PAID",
    "caCertificate": "CERTIFICATE_NUMBER",
    "runtimeDatabaseEncryptionKeyName": "projects/example-apigee-support/locations/asia-northeast1/keyRings/phanim-key-ring-1/cryptoKeys/phanim-app-key-1",
    "projectId": "example-apigee-support",
    "state": "ACTIVE",
    "billingType": "SUBSCRIPTION",
    "addonsConfig": {
    "advancedApiOpsConfig": {},
    "integrationConfig": {},
    "monetizationConfig": {}
    },
"apigeeProjectId": "xb363132eb41cb643p-tp"
}

如「南向網路模式」一文的「檢查及管理連結連線」一節所述，請確保服務連結與端點連結連線。在步驟 1 的 UI 中，請確認下列事項：
1. 「子網路」列會參照 PSC 子網路。例如： pscsub。
2. 「目標」列會參照目標後端的正確內部負載平衡器。

原因：Apigee 中的端點連結狀態有誤

診斷

使用 API 呼叫在 Apigee 上查看端點附件：

  curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/endpointAttachments/ENDPOINT_ATTACHMENT_NAME"

其中：

ORG_NAME 是機構名稱。例如： example-apigee-support。
ENDPOINT_ATTACHMENT_NAME 是端點附件的名稱。例如：example-ea。

系統會傳回類似以下的回應：

  {
    "name": "organizations/example-apigee-support/endpointAttachments/example-ea",
    "location": "asia-northeast1",
    "host": "7.0.4.2",
    "state": "ACTIVE",
    "connectionState": "ACCEPTED",
    "serviceAttachment": "projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend"
  }

解析度

請確認以下事項：

「state」這個價格ACTIVE
「connectionState」這個價格ACCEPTED
serviceAttachment 是指正確的目標專案和服務連結名稱

原因：TargetEndpoint 中設定的通訊埠與 ILB 不符

診斷

在目標專案中，使用 Cloud 控制台找出轉送規則公開的連接埠：
1. 前往 Google Cloud 控制台的「Private Service Connect」頁面。

  前往 Private Service Connect
2. 按一下「已發布的服務」。

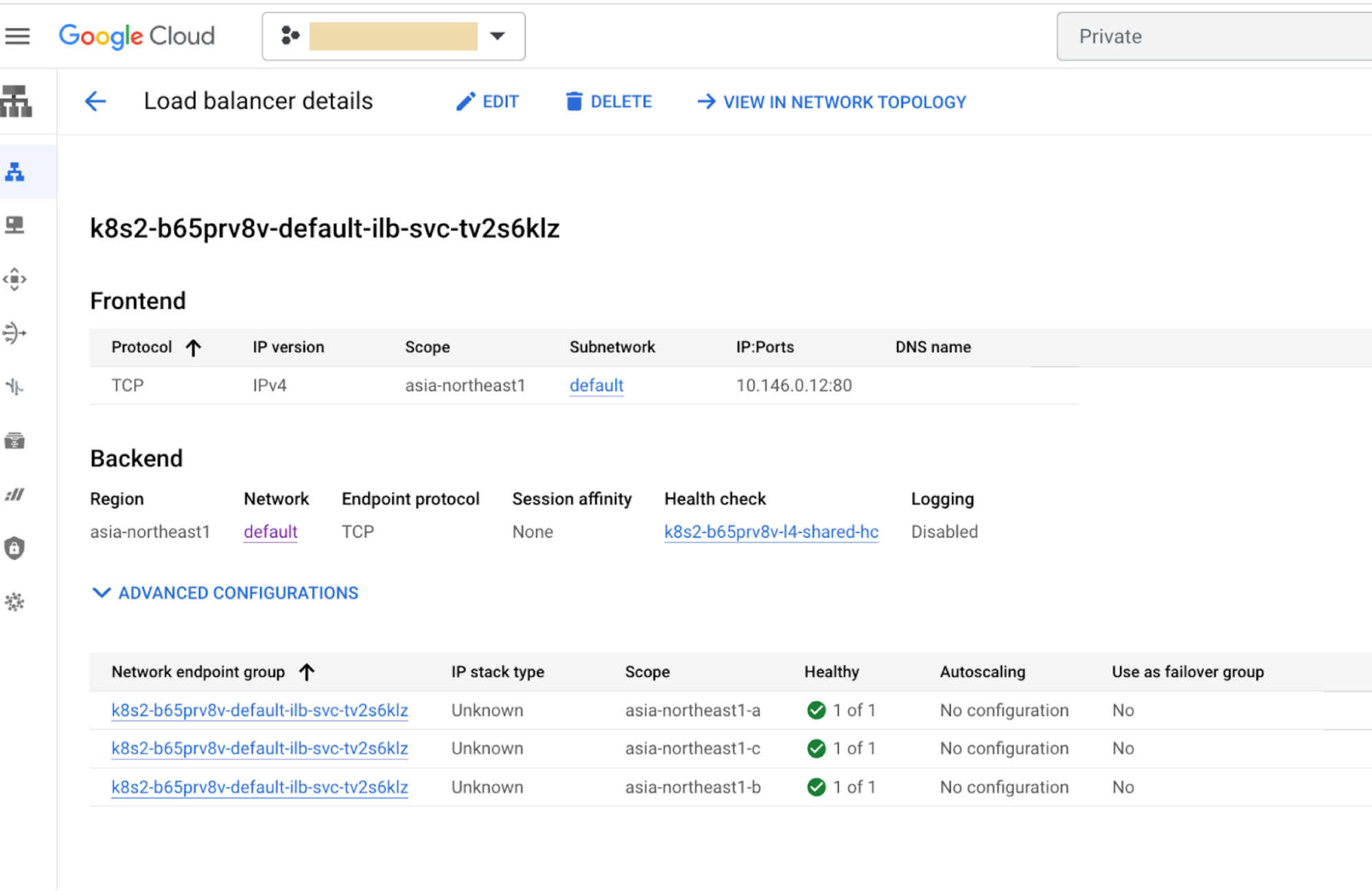

3. 按一下所需服務。如下列範例所示，通訊埠 80 會公開。

解析度

確認 API Proxy 中的通訊埠也是通訊埠 80。TargetEndpoint

如要檢查這點，請前往 API Proxy 並驗證 TargetEndpoint URL：

使用傳統版 Apigee UI：
1. 登入 Apigee UI。
2. 依序點選「開發」>「API Proxy」
3. 按一下 Proxy。
4. 按一下「開發」。
5. 檢查 XML 窗格是否出現下列情況：
```
<HTTPTargetConnection>
  <URL>http://7.0.4.2:80</URL>
</HTTPTargetConnection>
```
在 Google Cloud 控制台中使用 Apigee UI：
1. 前往 Google Cloud 控制台的「Apigee」頁面。

  前往 Apigee
2. 在「Proxy 開發」區域中，按一下「API Proxy」。
3. 按一下 Proxy。
4. 按一下「開發」。
5. 檢查 XML 窗格是否有下列項目：
```
  <HTTPTargetConnection>
    <URL>http://7.0.4.2:80</URL>
  </HTTPTargetConnection>
```

必須收集診斷資訊

如果按照上述操作說明後問題仍未解決，請收集下列診斷資訊，然後與 Google Cloud Customer Care 團隊聯絡：

Apigee 組織
發生問題的環境和 API Proxy
下載的偵錯工作階段 (這會提供上述所有資訊)
使用的端點連結
目標專案和服務連結
