Masalah konektivitas Apigee dengan target PSC southbound

Anda sedang melihat dokumentasi Apigee dan Apigee Hybrid.
Tidak ada dokumentasi Apigee Edge yang setara untuk topik ini.

Gejala

Masalah konektivitas jaringan antara Apigee dan layanan target hilir yang terhubung melalui Private Service Connect (PSC).

Pesan error

Masalah koneksi jaringan atau waktu tunggu TCP antara Apigee dan layanan target akan muncul sebagai respons error 503 dan akan menampilkan error yang mirip dengan di bawah jika Anda membuat sesi debug.

{"fault":{"faultstring":"The Service is temporarily unavailable","detail":{"errorcode":"messaging.adaptors.http.flow.ServiceUnavailable","reason":"TARGET_CONNECT_TIMEOUT"}}}

Kemungkinan Penyebab

Penyebab	Deskripsi
Region yang berbeda antara lampiran layanan dan instance Apigee	Region instance Apigee dan region Lampiran layanan berbeda.
Aturan firewall ingress tidak ada untuk subnet PSC dalam project target	Di project target, pastikan aturan firewall masuk ada untuk mengizinkan alamat IP dan port rentang subnet PSC.
Konfigurasi lampiran layanan yang salah di project target	Verifikasi Service attachment di project target.
Status lampiran endpoint yang salah di Apigee	Verifikasi Endpoint attachment di Apigee.
Ketidakcocokan port yang dikonfigurasi di TargetEndpoint dan ILB	Pastikan TargetEndpoint di proxy API menggunakan port yang sama yang diekspos oleh load balancer internal (ILB) di project target.

Penyebab: Region yang berbeda antara Lampiran layanan dan instance Apigee

Diagnosis

Periksa region instance Apigee menggunakan salah satu metode berikut:

Menggunakan UI Apigee klasik:
1. Login ke UI Apigee.
2. Klik Admin > Instances.
3. Klik instance.

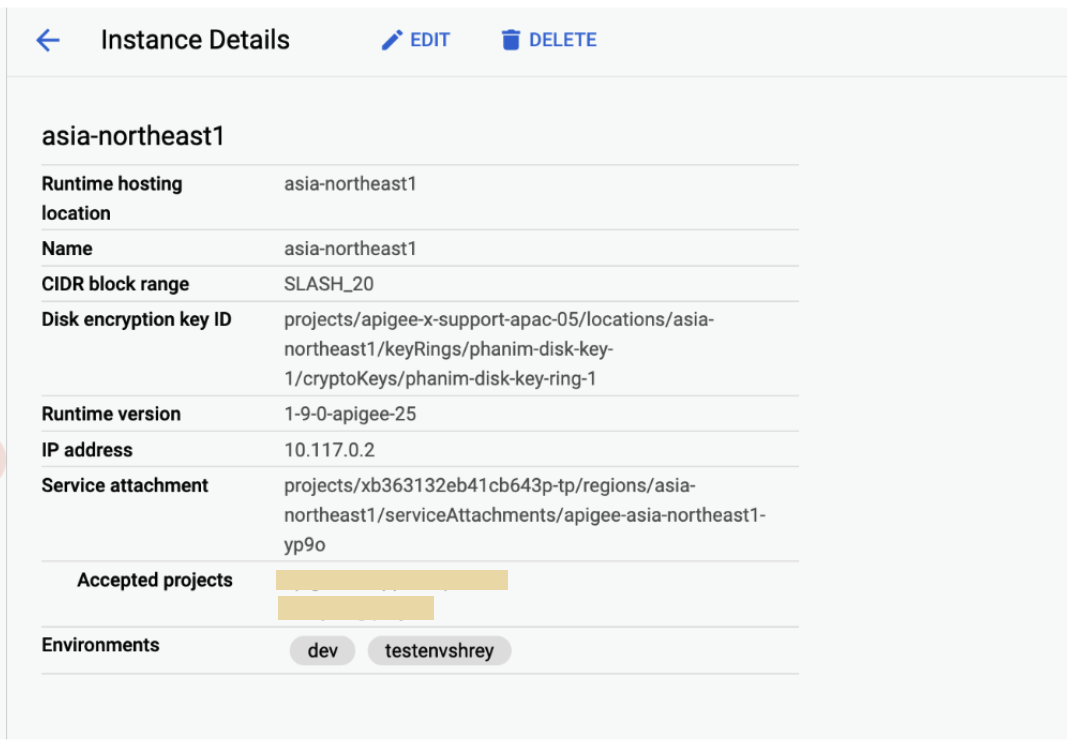

4. Periksa Lokasi hosting runtime di panel Detail instance.
Menggunakan UI Apigee di konsol Google Cloud :
1. Di konsol Google Cloud , buka halaman Apigee Instances.

  Buka Instance Apigee
2. Klik instance.
3. Periksa Lokasi hosting runtime di panel Detail instance.

Menggunakan panggilan API:

curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/instances"

Dengan ORG_NAME adalah nama organisasi. Contoh, example-apigee-support.

Sesuatu yang mirip dengan berikut ini akan ditampilkan. Lokasi hosting runtime adalah nilai yang ditampilkan untuk location di bawah. Misalnya, asia-northeast1.

"instances": [
  {
    "name": "asia-northeast1",
    "location": "asia-northeast1",
    "host": "10.117.0.2",
    "port": "443",
    "createdAt": "1628150049760",
    "lastModifiedAt": "1682139265367",
    "diskEncryptionKeyName": "projects/apigee-x-support-apac-05/locations/asia-northeast1/keyRings/phanim-disk-key-1/cryptoKeys/phanim-disk-key-ring-1",
    "state": "ACTIVE",
    "peeringCidrRange": "SLASH_20",
    "runtimeVersion": "1-9-0-apigee-25",
    "consumerAcceptList": [
      "example-apigee-support",
      "example-neg-project"
    ],
    "serviceAttachment": "projects/xb363132eb41cb643p-tp/regions/asia-northeast1/serviceAttachments/apigee-asia-northeast1-yp9o"
  }

Periksa region Endpoint attachment menggunakan panggilan API:

curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/endpointAttachments/ENDPOINT_ATTACHMENT_NAME"

Dengan:

ORG_NAME adalah nama organisasi. Contoh, example-apigee-support.
ENDPOINT_ATTACHMENT_NAME adalah nama lampiran endpoint. Contoh, example-ea.

Sesuatu yang mirip dengan berikut ini akan ditampilkan. Endpoint attachment region adalah nilai yang ditampilkan untuk location di bawah. Misalnya, asia-northeast1.

{
  "name": "organizations/example-apigee-support/endpointAttachments/example-ea",
  "location": "asia-northeast1",
  "host": "7.0.4.2",
  "state": "ACTIVE",
  "connectionState": "ACCEPTED",
  "serviceAttachment": "projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend"
}

Periksa region Service attachment menggunakan Konsol Cloud:
1. Di konsol Google Cloud , buka halaman Private Service Connect .

  Buka Private Service Connect

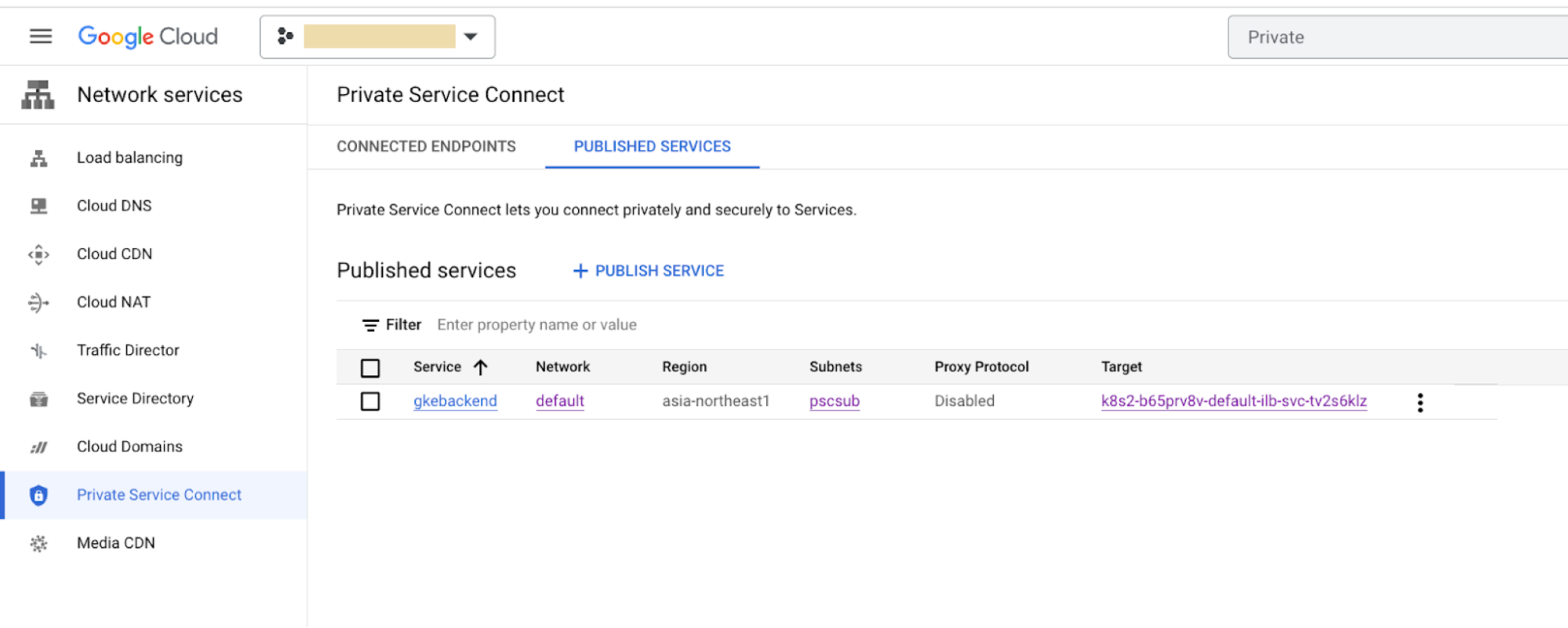

2. Periksa kolom Wilayah untuk mengetahui lokasi.

Resolusi

Pastikan region instance Apigee, Endpoint attachment, dan Service attachment sama. Misalnya, asia-northeast1.

Seperti yang dijelaskan dalam Batasan, akses global tidak didukung. Artinya, lampiran layanan dan lampiran endpoint harus berada di region yang sama. Misalnya, jika instance Apigee Anda berada di region us-west1, Anda tidak dapat menghubungkan layanan yang berada di us-east2 atau region lain ke instance tersebut.

Jika regionnya berbeda, Anda akan melihat masalah konektivitas antara Apigee dan layanan target.

Penyebab: Aturan firewall ingress untuk subnet PSC di project target tidak ada

Diagnosis

Periksa aturan firewall di project target yang mengizinkan alamat IP dari rentang subnet PSC terhubung ke layanan target:

Di konsol Google Cloud , buka halaman Firewall.

Buka Firewall

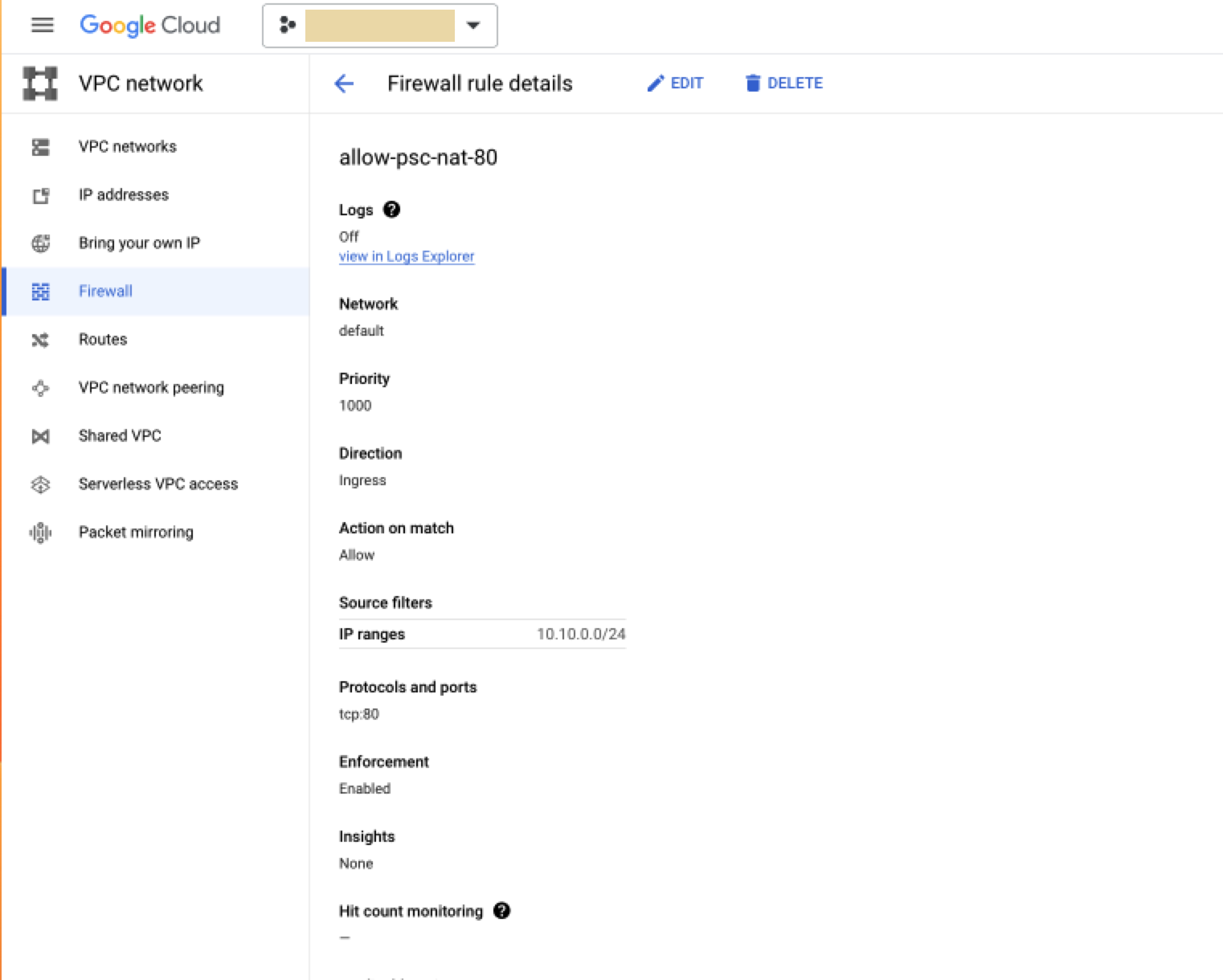

Di panel VPC firewall rules, pastikan ada aturan seperti contoh berikut:
- Direction: Ingress
- Action on match: Allow
- Filter Sumber: Rentang IPv4/IPv6
- Rentang IP: Rentang alamat IP Subnet PSC (ipCidrRange) yang bisa Anda dapatkan dengan perintah gcloud berikut untuk mendeskripsikan subnet PSC:
```
gcloud compute networks subnets describe PSC_SUBNET_NAME --region=REGION
```
  Dengan:
  - PSC_SUBNET_NAME adalah nama subnet PCS. Contoh, pscsub.
  - REGION adalah lokasi. Misalnya, asia-northeast1.
  Sesuatu yang mirip dengan berikut akan ditampilkan:
```
creationTimestamp: '2023-04-19T03:33:29.371-07:00'
fingerprint: 1JPKY66teTg=
gatewayAddress: 10.10.0.1
id: '5645967773396008342'
ipCidrRange: 10.10.0.0/24
kind: compute#subnetwork
name: pscsub
network: https://www.googleapis.com/compute/v1/projects/target-project/global/networks/default
privateIpGoogleAccess: false
privateIpv6GoogleAccess: DISABLE_GOOGLE_ACCESS
purpose: PRIVATE_SERVICE_CONNECT
....
```
- Protocols and ports: Protokol dan port ini harus dicantumkan sesuai dengan konfigurasi layanan target Anda.

Contoh:

Resolusi

Jika aturan firewall tidak ada, buat subnet PSC seperti yang dijelaskan di Membuat lampiran layanan, langkah 2.

Penyebab: Konfigurasi lampiran layanan yang salah di project target

Diagnosis

Periksa region Service attachment menggunakan salah satu metode berikut:

Menggunakan Konsol Cloud:
1. Di konsol Google Cloud , buka halaman Private Service Connect .

  Buka Private Service Connect
2. Klik Published services.
3. Klik layanan.

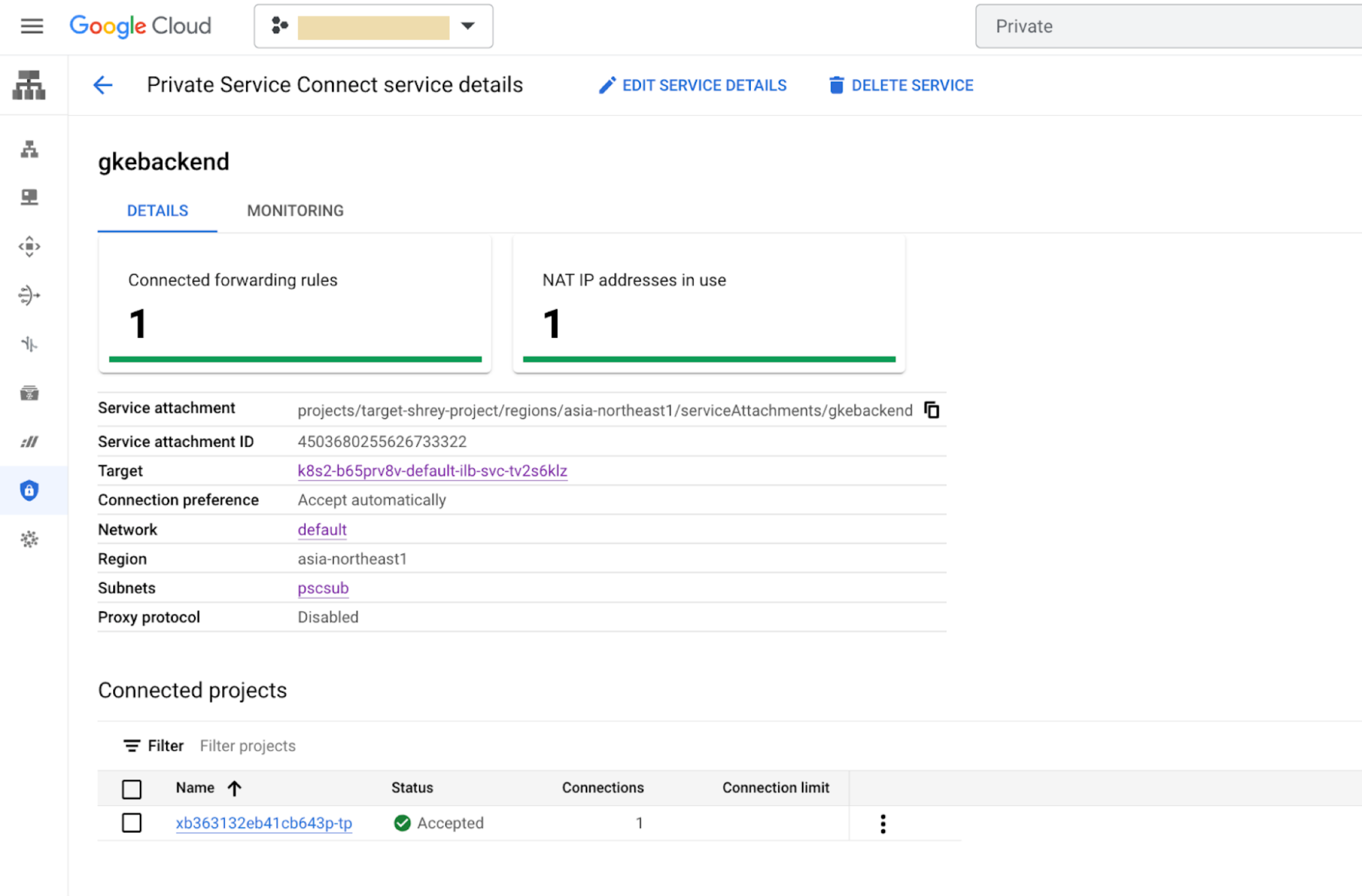

4. Periksa baris Region untuk lokasi.

Menggunakan gcloud command:

  gcloud compute service-attachments describe SERVICE_ATTACHMENT --region=REGION

Dengan:

SERVICE_ATTACHMENT adalah nama lampiran layanan. Contoh, gkebackend.
REGION adalah lokasi. Misalnya, asia-northeast1.

Sesuatu yang mirip dengan berikut akan ditampilkan:

connectedEndpoints:
- endpoint: https://www.googleapis.com/compute/v1/projects/xb363132eb41cb643p-tp/regions/asia-northeast1/forwardingRules/example-ea
  pscConnectionId: '6816512648152066'
  status: ACCEPTED
connectionPreference: ACCEPT_AUTOMATIC
creationTimestamp: '2023-04-19T05:09:09.941-07:00'
description: ''
enableProxyProtocol: false
fingerprint: 0BZDAZ3zDCs=
id: '4503680255626733322'
kind: compute#serviceAttachment
name: gkebackend
natSubnets:
- https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/subnetworks/pscsub
pscServiceAttachmentId:
  high: '21570167574103266'
  low: '4503680255626733322'
region: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1
selfLink: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend
targetService: https://www.googleapis.com/compute/v1/projects/target-project/regions/asia-northeast1/forwardingRules/k8s2-tcp-b65prv8v-default-ilb-svc-tv2s6klz

Resolusi

Pastikan nilai connectedEndpoints.endpoint merujuk ke project tenant Apigee dan pastikan statusnya adalah ACCEPTED. Anda dapat menemukan project tenant menggunakan Apigee Organizations API:

curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME"

Dengan ORG_NAME adalah nama organisasi. Sebagai contoh, example-apigee-support.

Sesuatu yang mirip dengan berikut ini akan ditampilkan. ID ada di kolom bernama apigeeProjectId. Sebagai contoh, xb363132eb41cb643p-tp.

{
  "name": "example-apigee-support",
  "createdAt": "1628148440954",
  "lastModifiedAt": "1650563608527",
  "environments": [
  "dev"
  ],
  "properties": {
    "property": [
      {
        "name": "features.mart.connect.enabled",
        "value": "true"
      },
      {
        "name": "features.hybrid.enabled",
        "value": "true"
      }
    ]
  },
    "analyticsRegion": "asia-northeast1",
    "authorizedNetwork": "default",
    "runtimeType": "CLOUD",
    "subscriptionType": "PAID",
    "caCertificate": "CERTIFICATE_NUMBER",
    "runtimeDatabaseEncryptionKeyName": "projects/example-apigee-support/locations/asia-northeast1/keyRings/phanim-key-ring-1/cryptoKeys/phanim-app-key-1",
    "projectId": "example-apigee-support",
    "state": "ACTIVE",
    "billingType": "SUBSCRIPTION",
    "addonsConfig": {
    "advancedApiOpsConfig": {},
    "integrationConfig": {},
    "monetizationConfig": {}
    },
"apigeeProjectId": "xb363132eb41cb643p-tp"
}

Pastikan Lampiran layanan memiliki konektivitas dengan Lampiran endpoint seperti yang dijelaskan dalam Pola jaringan ke selatan, Memeriksa dan mengelola konektivitas lampiran. Di UI dari langkah 1 , pastikan bahwa:
1. Baris Subnets merujuk ke subnet PSC. Misalnya, pscsub.
2. Baris Target mereferensikan load balancer internal yang benar untuk backend target.

Penyebab: Status lampiran endpoint yang salah di Apigee

Diagnosis

Lihat lampiran endpoint di Apigee menggunakan panggilan API:

  curl -H "Authorization: Bearer $(gcloud auth print-access-token)" "https://apigee.googleapis.com/v1/organizations/ORG_NAME/endpointAttachments/ENDPOINT_ATTACHMENT_NAME"

Dengan:

ORG_NAME adalah nama organisasi. Sebagai contoh, example-apigee-support.
ENDPOINT_ATTACHMENT_NAME adalah nama lampiran endpoint. Contoh, example-ea.

Sesuatu yang mirip dengan berikut akan ditampilkan:

  {
    "name": "organizations/example-apigee-support/endpointAttachments/example-ea",
    "location": "asia-northeast1",
    "host": "7.0.4.2",
    "state": "ACTIVE",
    "connectionState": "ACCEPTED",
    "serviceAttachment": "projects/target-project/regions/asia-northeast1/serviceAttachments/gkebackend"
  }

Resolusi

Pastikan hal berikut:

state ACTIVE
connectionState ACCEPTED
serviceAttachment merujuk pada project target yang benar dan nama lampiran layanan

Penyebab: Ketidakcocokan port yang dikonfigurasi di TargetEndpoint dan ILB

Diagnosis

Di project target, temukan port yang diekspos oleh aturan penerusan menggunakan Konsol Cloud:
1. Di konsol Google Cloud , buka halaman Private Service Connect .

  Buka Private Service Connect
2. Klik Published services.

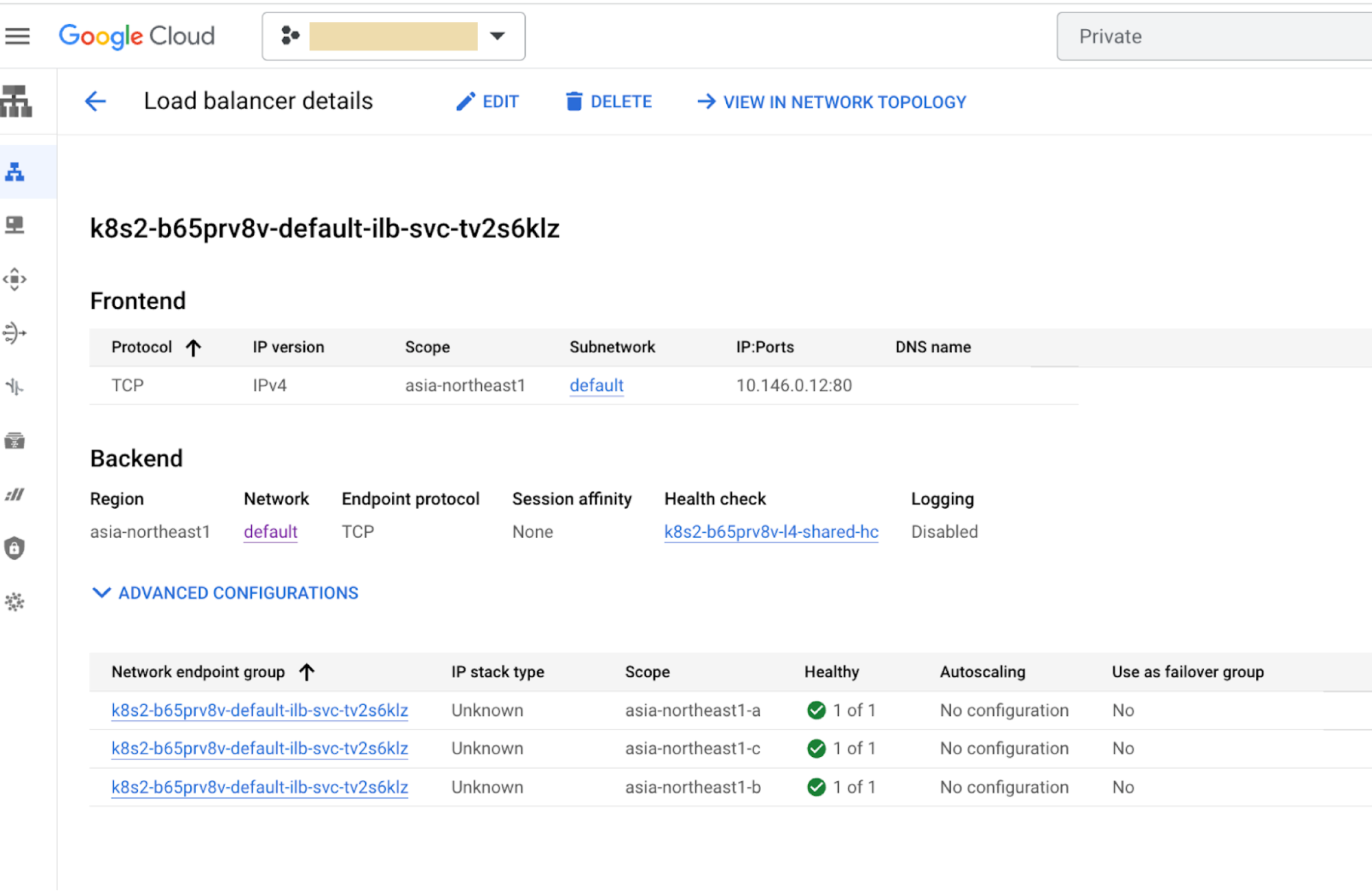

3. Klik layanan. Seperti yang ditunjukkan dalam contoh berikut, port 80 diekspos.

Resolusi

Pastikan port 80 yang sama adalah port di TargetEndpoint proxy API.

Untuk memeriksanya, buka Proxy API dan verifikasi URL TargetEndpoint:

Menggunakan UI Apigee klasik:
1. Login ke UI Apigee.
2. Klik Develop > API Proxies
3. Klik proxy.
4. Klik Develop.
5. Periksa panel XML untuk hal-hal berikut:
```
<HTTPTargetConnection>
  <URL>http://7.0.4.2:80</URL>
</HTTPTargetConnection>
```
Menggunakan UI Apigee di Google Cloud console:
1. Di konsol Google Cloud , buka halaman Apigee.

  Buka Apigee
2. Di area Proxy development, klik API proxies.
3. Klik proxy.
4. Klik Develop.
5. Periksa panel XML untuk hal-hal berikut:
```
  <HTTPTargetConnection>
    <URL>http://7.0.4.2:80</URL>
  </HTTPTargetConnection>
```

Harus mengumpulkan informasi diagnostik

Jika masalah berlanjut bahkan setelah mengikuti petunjuk di atas, kumpulkan informasi diagnostik berikut, lalu hubungi Layanan Pelanggan Google Cloud:

Organisasi Apigee
Lingkungan dan proxy API yang mengalami masalah
Sesi debug yang didownload (ini akan memberikan semua info di atas)
Lampiran endpoint yang digunakan
Project target dan lampiran layanan
