Load Balancing mit Hochverfügbarkeit für VCF-Appliances

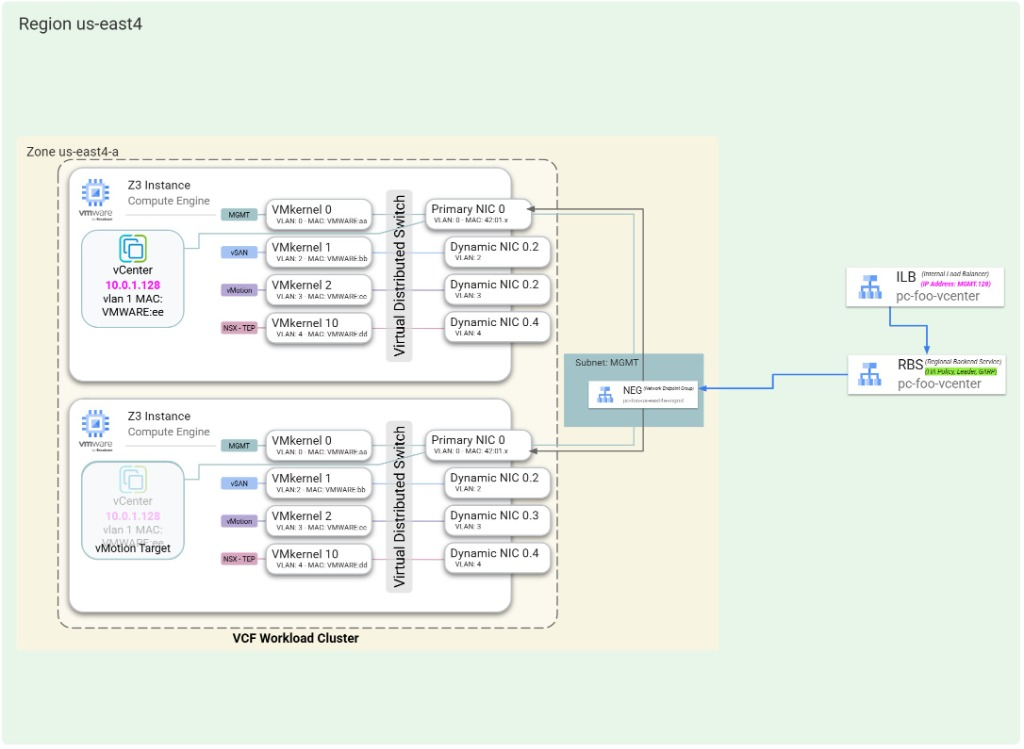

In diesem Dokument wird erläutert, wie regionale interne Load Balancer und zonale Netzwerk-Endpunktgruppen (NEGs) in der VMware-Lösung in Google Cloud Layer-2-Hochverfügbarkeit, VM-Mobilität (vMotion) und automatisiertes Failover für VMware Cloud Foundation (VCF)-Verwaltungs-Appliances bereitstellen, die im Virtual Private Cloud (VPC)-Underlay bereitgestellt werden, wie im folgenden Diagramm dargestellt (zum Vergrößern klicken):

Interner Load Balancer und regionaler Backend-Dienst mit GARP_RA, der den Traffic während vMotion über eine zonale NEG leitet. Interner Load Balancer und regionaler Backend-Dienst mit GARP_RA, der den Traffic während vMotion über eine zonale NEG leitet.

Warum Underlay-Appliances einen Load Balancer erfordern

In lokalen Rechenzentren sind virtuelle Verwaltungsmaschinen wie vCenter Server, SDDC Manager und geclusterte NSX Manager-Knoten auf physische Layer-2-Broadcast-Domänen angewiesen. Wenn eine Appliance ein Failover durchführt oder mithilfe von vMotion zwischen ESXi-Hosts migriert, sendet die Appliance ein GARP-Paket (Gratuitous ARP), um die MAC-Adresstabellen physischer ToR-Switches (Top-of-Rack) zu aktualisieren, sodass die IP-Adresse über physische Server hinweg verschoben wird.

Ein Google Cloud VPC-Netzwerk ist ein geroutetes, softwaredefiniertes Layer-3-Netzwerk (SDN) mit den folgenden Verhaltensweisen:

  • Jede IP-Adresse ist programmatisch an eine bestimmte virtuelle Netzwerkschnittstelle (vNIC) von Compute Engine in der SDN-Weiterleitungstabelle gebunden.
  • Die VPC-Routingebene ist nicht auf das MAC-Learning des physischen Switches angewiesen, um Layer-3-Traffic an Floating-IP-Adressen weiterzuleiten.
  • Wenn eine Underlay-Verwaltungs-VM auf einen anderen Bare-Metal-ESXi-Host verschoben wird, ist für die VPC-Routingtabelle ein expliziter Mechanismus erforderlich, um den Traffic für die IP-Adresse dieser Appliance an die neue Hostschnittstelle weiterzuleiten.

Um die IP-Mobilität ohne manuelle Routenaktualisierungen oder VM-Neuadressierung zu unterstützen, stellt die VMware-Lösung für jede Floating-Underlay-Verwaltungs-Appliance einen regionalen internen Passthrough-Network-Load-Balancer bereit, der mit Fast IP Move (GARP_RA) konfiguriert ist.

Komponenten der Hochverfügbarkeitsarchitektur

Jede Netzwerk-Appliance in der VMware-Lösung verwendet eine dreistufigeGoogle Cloud -Load-Balancing-Architektur, um Hochverfügbarkeit und vMotion-Mobilität zu unterstützen:

Zonale Netzwerk-Endpunktgruppen (NEGs)

  • Konstruktionstyp: Zonale NEGs vom Typ GCE_VM_IP_DEDICATED_BACKEND, die im Ziel-VPC-Subnetz konfiguriert sind.
  • Funktion: Eine dedizierte NEG in jeder Zone gruppiert die primären oder dynamischen Netzwerkschnittstellen aller Bare-Metal-ESXi-Instanzen, die zur vMotion-Mobilitätsdomain des Clusters gehören.
  • Wiederverwendbarkeit: Alle Load Balancer für die zugrunde liegende Appliance innerhalb desselben Clusters und Subnetzes nutzen einen einzigen Satz zonaler NEGs gemeinsam.

Regionaler Backend-Dienst mit schneller IP-Verschiebung

  • Konstruktionstyp: Regionaler Backend-Dienst (loadBalancingScheme: INTERNAL, protocol: UNSPECIFIED), der auf die zonalen NEGs des Clusters verweist.
  • Failover-Richtlinie (haPolicy): Mit fastIPMove: GARP_RA konfiguriert.
  • Funktion: Weist die Google Cloud Andromeda-Datenebene an, das Broadcast-fähige Subnetz auf GARP- und Router Advertisement-Frames (RA) zu überwachen, die von der Verwaltungs-Appliance-VM ausgegeben werden, und den aktiven Backend-Host dynamisch zu aktualisieren.

Regionaler interner Passthrough-Network Load Balancer

  • Konstruktionstyp: Regionale interne Weiterleitungsregel, die mit der reservierten virtuellen IP-Adresse (VIP) der Appliance konfiguriert ist.
  • Funktion: Dient als persistenter IP-Endpunkt für die Verwaltungs-Appliance oder die Cluster-VIP. Administratoren, Arbeitslasten und andere VCF-Komponenten stellen eine Verbindung zu dieser VIP-Adresse her.

Hochverfügbarkeit des Underlay-Netzwerks mit dedizierten NEGs

Wenn mehrere Netzwerkschnittstellen (z. B. die primäre nic0-Schnittstelle und mit VLAN-Tags versehene dynamische NICs) mit demselben VPC-Netzwerk verbunden sind, können Standard-GCE_VM_IP-NEGs nicht auf beliebige Unterschnittstellen abzielen. Stattdessen verwendet die VMware-Lösung GCE_VM_IP_DEDICATED_BACKEND-NEGs, die so funktionieren:

  • Automatisches Schnittstellen-Targeting: Hängt automatisch die spezifische primäre vNIC oder dynamische NIC an, die dem Subnetz der NEG entspricht.
  • Einzelne NEG pro Zone: Ein regionaler Backend-Dienst, der mit GCE_VM_IP_DEDICATED_BACKEND-NEGs konfiguriert ist, kann nur eine NEG pro Zone enthalten.
  • Anforderung an die interne Hochverfügbarkeitsrichtlinie: GCE_VM_IP_DEDICATED_BACKEND-NEGs werden nur mit regionalen Backend-Diensten unterstützt, die für interne Passthrough-Network Load Balancer (loadBalancingScheme: INTERNAL) konfiguriert sind, die haPolicy verwenden.

Einschränkungen der HA-Richtlinie für Broadcast-Subnetze

Wenn Sie haPolicy-Backend-Dienste in Subnetzen mit aktiviertem ARP-Broadcasting und MAC-Learning bereitstellen, gelten die folgenden Regeln:

  • Load-Balancing-Schema: Es werden nur interne Passthrough-Network-Load-Balancer (INTERNAL) unterstützt.
  • Subnetzausrichtung: Alle Backend-NEGs in allen Zonen für einen bestimmten Backend-Dienst müssen zum selben VPC-Subnetz gehören.
  • Zuordnung von Weiterleitungsregeln: Ein Backend-Dienst, der mit Broadcast-NEGs konfiguriert ist, kann nur von einer Weiterleitungsregel referenziert werden.
  • Unveränderlicher Backend-Subnetztyp: Sie müssen Backends in einem ARP-Broadcast-Subnetz anhängen, wenn Sie den Backend-Dienst erstellen. Sie können sie später nicht durch Backends in Nicht-Broadcast-Subnetzen ersetzen.

Gegenseitige Inanspruchnahme von HA-Richtlinien verhindern

In einem Subnetz mit aktiviertem ARP-Broadcast kann eine Hostschnittstelle, die zu einem Backend-Dienst mit HA-Richtlinie gehört, vorübergehend die Führung für eine nicht zugehörige HA-Richtlinie übernehmen, wenn sie einen GARP-Frame für die VIP der Weiterleitungsregel dieser Richtlinie sendet.

Um unbeabsichtigte Cross-Claiming-Vorgänge zu verhindern, müssen Sie für alle Backend-Dienste mit Hochverfügbarkeitsrichtlinie, die in diesem Subnetz ausgeführt werden, genau dieselben ESXi-Host-Backends (alle Hosts in der zonalen NEG des Clusters) angeben.
