將資料儲存並連結至 BigQuery

將 BigQuery 連接器新增至 Gemini Enterprise Agent Platform Vision 應用程式後，所有連結的應用程式模型輸出內容都會匯入目標資料表。

您可以自行建立 BigQuery 資料表，並在將 BigQuery 連接器新增至應用程式時指定該資料表，也可以讓 Gemini Enterprise Agent Platform Vision 應用程式平台自動建立資料表。

自動建立資料表

如果讓 Gemini Enterprise Agent Platform Vision 應用程式平台自動建立資料表，您可以在新增 BigQuery 連接器節點時指定這個選項。

如要使用自動建立資料表功能，必須符合下列資料集和資料表條件：

  • 資料集：系統自動建立的資料集名稱為 visionai_dataset。
  • 資料表：系統會自動建立資料表，名稱為 visionai_dataset.APPLICATION_ID。

  • 錯誤處理：

    • 如果相同資料集下已有同名資料表，系統不會自動建立資料表。

控制台

  1. 開啟 Gemini Enterprise Agent Platform Vision 資訊主頁的「應用程式」分頁。

    前往「Applications」(應用程式) 分頁

  2. 從清單中選取應用程式名稱旁的「查看應用程式」。

  3. 在應用程式建構工具頁面中，從「連接器」部分選取「BigQuery」。

  4. 將「BigQuery 路徑」欄位留空。

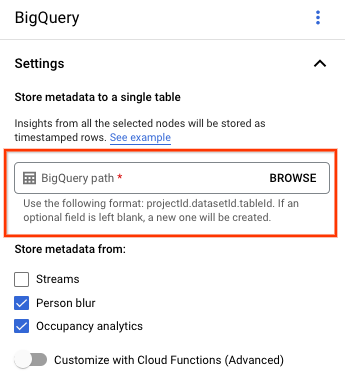

    在 UI 中將資料表路徑留空

  5. 變更其他設定。

REST 和指令列

如要讓應用程式平台推斷資料表結構定義，請在建立或更新應用程式時，使用 BigQueryConfig 的 createDefaultTableIfNotExists 欄位。

手動建立及指定資料表

如要手動管理輸出資料表，該資料表必須具備必要結構定義，做為資料表結構定義的子集。

如果現有資料表有不相容的結構定義，系統會拒絕部署。

使用預設結構定義

如果您使用模型輸出資料表的預設結構定義，請確保資料表只包含下表中的必要資料欄。建立 BigQuery 資料表時，可以直接複製下列結構定義文字。如要進一步瞭解如何建立 BigQuery 資料表，請參閱「建立及使用資料表」一文。如要進一步瞭解如何在建立資料表時指定結構定義，請參閱「指定結構定義」。

建立資料表時，請使用下列文字說明結構定義。如要瞭解如何使用 JSON 資料欄類型 ("type": "JSON")，請參閱「在標準 SQL 中使用 JSON 資料」。建議使用 JSON 資料欄類型進行註解查詢。你也可以使用 "type" : "STRING"。

[
  {
    "name": "ingestion_time",
    "type": "TIMESTAMP",
    "mode": "REQUIRED"
  },
 {
   "name": "application",
   "type": "STRING",
   "mode": "REQUIRED"
 },
 {
   "name": "instance",
   "type": "STRING",
   "mode": "REQUIRED"
 },
 {
   "name": "node",
   "type": "STRING",
   "mode": "REQUIRED"
 },
 {
   "name": "annotation",
   "type": "JSON",
   "mode": "REQUIRED"
 }
]

Google Cloud 控制台

  1. 前往 Google Cloud 控制台的「BigQuery」頁面。

    前往 BigQuery

  2. 選取專案。

  3. 選取「更多選項」圖示 。

  4. 點選「建立資料表」。

  5. 在「結構定義」部分，啟用「以文字形式編輯」。

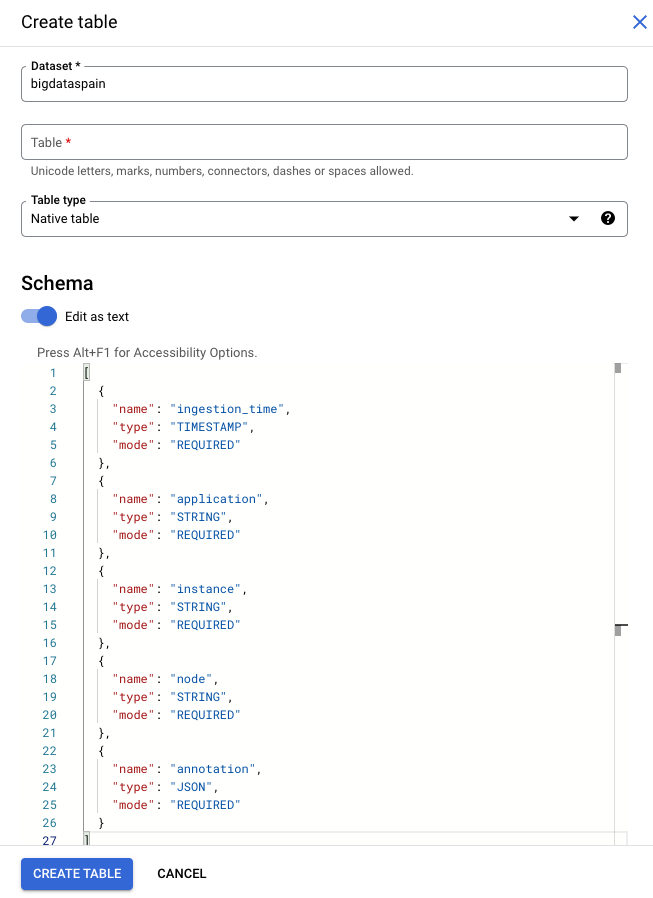

預設結構定義圖片

gcloud

下列範例會先建立要求 JSON 檔案，然後使用 gcloud alpha bq tables create 指令。

  1. 首先，請建立要求 JSON 檔案：

    echo "{
\"schema\": [
    {
      \"name\": \"ingestion_time\",
      \"type\": \"TIMESTAMP\",
      \"mode\": \"REQUIRED\"
    },
    {
      \"name\": \"application\",
      \"type\": \"STRING\",
      \"mode\": \"REQUIRED\"
    },
    {
      \"name\": \"instance\",
      \"type\": \"STRING\",
      \"mode\": \"REQUIRED\"
    },
    {
      \"name\": \"node\",
      \"type\": \"STRING\",
      \"mode\": \"REQUIRED\"
    },
    {
      \"name\": \"annotation\",
      \"type\": \"JSON\",
      \"mode\": \"REQUIRED\"
    }
]
}
" >> bigquery_schema.json

  2. 傳送 gcloud 指令。請替換下列項目：

    • TABLE_NAME：資料表的 ID 或完整限定的資料表 ID。

    • DATASET：BigQuery 資料集的 ID。

    gcloud alpha bq tables create TABLE_NAME \
--dataset=DATASET \
--schema-file=./bigquery_schema.json

由 Gemini Enterprise Agent Platform Vision 應用程式產生的 BigQuery 資料列範例：

ingestion_time 調度應用程式資源 執行個體 節點 註解
2022-05-11 23:3211.911378 UTC my_application 5 just-one-node {"bytesFields": ["Ig1qdXN0LW9uZS1ub2RIGgE1Eg5teV9hcHBsaWNhdGlvbgjS+YnOzdj3Ag=="],"displayNames":["hello","world"],"ids":["12345","34567"]}
2022-05-11 23:3211.911338 UTC my_application 1 just-one-node {"bytesFields": ["Ig1qdXN0LW9uZS1ub2RIGgExEg5teV9hcHBsaWNhdGlvbgiq+YnOzdj3Ag=="],"displayNames":["hello","world"],"ids":["12345","34567"]}
2022-05-11 23:3211.911313 UTC my_application 4 just-one-node {"bytesFields": ["Ig1qdXN0LW9uZS1ub2RIGgE0Eg5teV9hcHBsaWNhdGlvbgiR+YnOzdj3Ag=="],"displayNames":["hello","world"],"ids":["12345","34567"]}
2022-05-11 23:3212.235327 UTC my_application 4 just-one-node {"bytesFields": ["Ig1qdXN0LW9uZS1ub2RIGgE0Eg5teV9hcHBsaWNhdGlvbgi/3J3Ozdj3Ag=="],"displayNames":["hello","world"],"ids":["12345","34567"]}

使用自訂結構定義

如果預設結構定義不適用於您的用途，可以使用 Cloud Run 函式，以使用者定義的結構定義產生 BigQuery 資料列。如果您使用自訂結構定義，BigQuery 資料表結構定義就沒有先決條件。

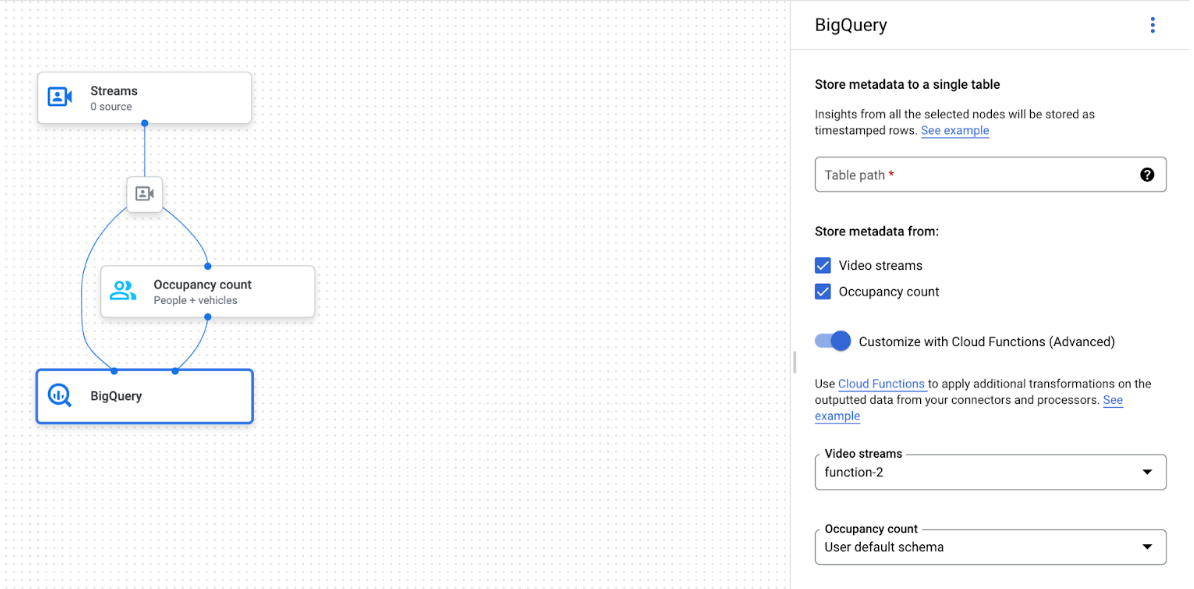

選取 BigQuery 節點的應用程式圖表

連結至 BigQuery 的應用程式圖表

BigQuery 連接器可連結至任何輸出影片或以 Proto 為基礎的註解模型：

  • 如果是影片輸入內容，BigQuery 連接器只會擷取儲存在串流標頭中的中繼資料，並將這項資料當做其他模型註解輸出內容，擷取至 BigQuery。系統不會儲存影片本身。
  • 如果串流沒有中繼資料，系統就不會將任何資料儲存到 BigQuery。

查詢資料表資料

使用預設的 BigQuery 資料表結構定義，您可以在資料表填入資料後執行強大的分析。

查詢範例

您可以在 BigQuery 中使用下列範例查詢，從 Gemini Enterprise Agent Platform Vision 模型取得洞察資料。

舉例來說，您可以使用 BigQuery，透過以下查詢，根據人員 / 車輛偵測器模型的資料，繪製每分鐘偵測到的人數上限的時間曲線：

WITH
 nested3 AS(
 WITH
   nested2 AS (
   WITH
     nested AS (
     SELECT
       t.ingestion_time AS ingestion_time,
       JSON_QUERY_ARRAY(t.annotation.stats["fullFrameCount"]) AS counts
     FROM
       `PROJECT_ID.DATASET_NAME.TABLE_NAME` AS t)
   SELECT
     ingestion_time,
     e
   FROM
     nested,
     UNNEST(nested.counts) AS e)
 SELECT
   STRING(TIMESTAMP_TRUNC(nested2.ingestion_time, MINUTE, "America/Los_Angeles"),"America/Los_Angeles") AS time,
   IFNULL(INT64(nested2.e["count"]), 0) AS person_count
 FROM
   nested2
 WHERE
   JSON_VALUE(nested2.e["entity"]["labelString"])="Person")
SELECT
 time,
 MAX(person_count)
FROM
 nested3
GROUP BY
 time

同樣地，您可以使用 BigQuery 和占用率分析模型的越線計數功能，建立查詢來計算每分鐘通過越線的車輛總數：

WITH
 nested4 AS (
 WITH
   nested3 AS (
   WITH
     nested2 AS (
     WITH
       nested AS (
       SELECT
         t.ingestion_time AS ingestion_time,
         JSON_QUERY_ARRAY(t.annotation.stats["crossingLineCounts"]) AS lines
       FROM
         `PROJECT_ID.DATASET_NAME.TABLE_NAME` AS t)
     SELECT
       nested.ingestion_time,
       JSON_QUERY_ARRAY(line["positiveDirectionCounts"]) AS entities
     FROM
       nested,
       UNNEST(nested.lines) AS line
     WHERE
       JSON_VALUE(line.annotation.id) = "LINE_ANNOTATION_ID")
   SELECT
     ingestion_time,
     entity
   FROM
     nested2,
     UNNEST(nested2.entities) AS entity )
 SELECT
   STRING(TIMESTAMP_TRUNC(nested3.ingestion_time, MINUTE, "America/Los_Angeles"),"America/Los_Angeles") AS time,
   IFNULL(INT64(nested3.entity["count"]), 0) AS vehicle_count
 FROM
   nested3
 WHERE
   JSON_VALUE(nested3.entity["entity"]["labelString"])="Vehicle" )
SELECT
 time,
 SUM(vehicle_count)
FROM
 nested4
GROUP BY
 time

執行查詢

格式化 Google 標準 SQL 查詢後，您可以使用控制台執行查詢：

控制台

  1. 在 Google Cloud 控制台開啟「BigQuery」頁面。

    前往「BigQuery」

  2. 選取資料集名稱旁的「展開」，然後選取資料表名稱。

  3. 在表格詳細資料檢視畫面中，按一下「撰寫新查詢」。

    撰寫新查詢

  4. 在「Query editor」(查詢編輯器) 文字區域中輸入 Google 標準 SQL 查詢。如需查詢範例，請參閱查詢範例。

  5. 選用：如要變更資料處理位置，請按一下「更多」，然後按一下「查詢設定」。在「Processing location」(處理位置) 下，按一下 [Auto-select] (自動選取)，然後選擇您資料的位置。最後，按一下 [Save] (儲存)，更新查詢設定。

  6. 按一下 [Run] (執行)。

這會建立一個查詢工作，將輸出寫入暫時性資料表。

Cloud Run functions 整合

您可以透過 Cloud Run 函式觸發額外的資料處理作業，並使用自訂的 BigQuery 擷取作業。如要使用 Cloud Run functions 進行自訂 BigQuery 擷取作業，請按照下列步驟操作：

  • 使用 Google Cloud 控制台時，請從每個已連結模型的下拉式選單中，選取對應的 Cloud Function。

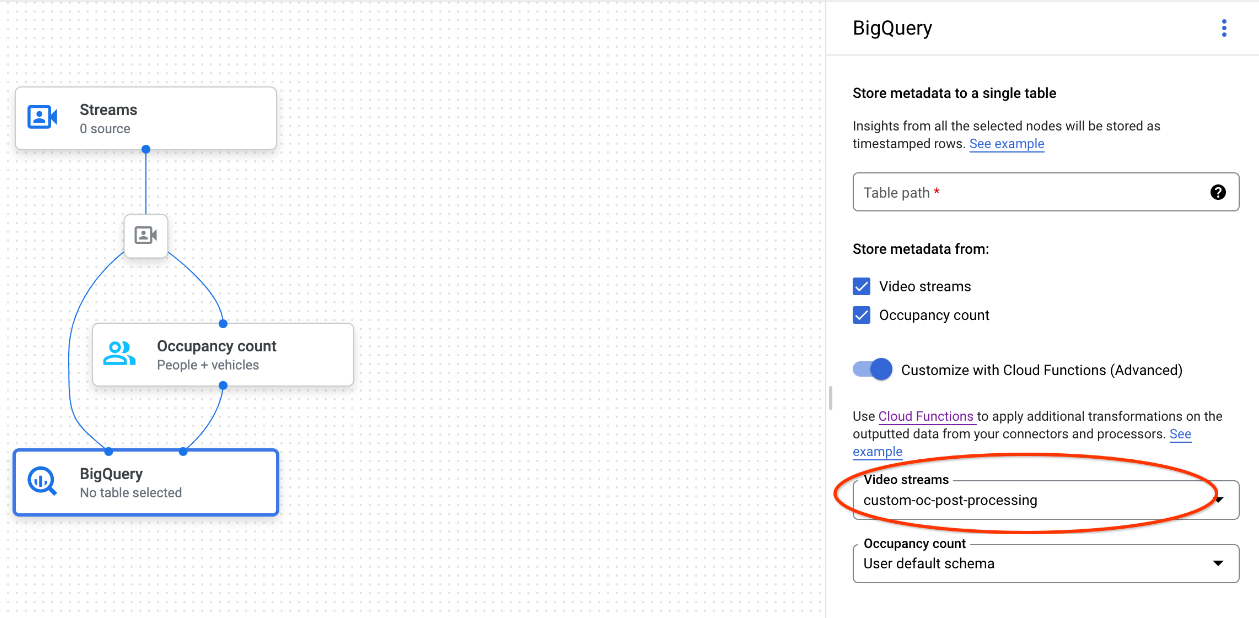

    選取 Cloud 函式圖片

  • 使用 Gemini Enterprise Agent Platform Vision API 時，請在 BigQuery 節點的 BigQueryConfig cloud_function_mapping 欄位中新增一組鍵值組。鍵是 BigQuery 節點名稱，值是目標函式的 HTTP 觸發程序。

如要搭配自訂 BigQuery 擷取作業使用 Cloud Run functions，函式必須符合下列規定：

  • 您必須先建立 Cloud Run 函式執行個體，才能建立 BigQuery 節點。
  • Gemini Enterprise Agent Platform Vision API 預期會收到 Cloud Run 函式傳回的 AppendRowsRequest 註解。
  • 您必須為所有 CloudFunction 回應設定 proto_rows.writer_schema 欄位；write_stream 則可忽略。

Cloud Run functions 整合範例

以下範例說明如何剖析入住人數節點輸出 (OccupancyCountPredictionResult)，並從中擷取 ingestion_time、person_count 和 vehicle_count 表格結構定義。

下列範例的結果是具有下列結構定義的 BigQuery 資料表：

[
  {
    "name": "ingestion_time",
    "type": "TIMESTAMP",
    "mode": "REQUIRED"
  },
  {
    "name": "person_count",
    "type": "INTEGER",
    "mode": "NULLABLE"
  },
      {
    "name": "vehicle_count",
    "type": "INTEGER",
    "mode": "NULLABLE"
  },
]

請使用下列程式碼建立這個表格：

  1. 為要寫入的資料表欄位定義 proto (例如 test_table_schema.proto)：

    syntax = "proto3";

package visionai.testing;

message TestTableSchema {
  int64 ingestion_time = 1;
  int32 person_count = 2;
  int32 vehicle_count = 3;
}

  2. 編譯 proto 檔案，產生通訊協定緩衝區 Python 檔案：

    protoc -I=./ --python_out=./ ./test_table_schema.proto

  3. 匯入產生的 Python 檔案，並編寫 Cloud Functions。

    Python

    import base64
import sys

from flask import jsonify
import functions_framework
from google.protobuf import descriptor_pb2
from google.protobuf.json_format import MessageToDict
import test_table_schema_pb2

def table_schema():
  schema = descriptor_pb2.DescriptorProto()
  test_table_schema_pb2.DESCRIPTOR.message_types_by_name[
      'TestTableSchema'].CopyToProto(schema)
  return schema

def bigquery_append_row_request(row):
  append_row_request = {}
  append_row_request['protoRows'] = {
      'writerSchema': {
          'protoDescriptor': MessageToDict(table_schema())
      },
      'rows': {
          'serializedRows':
              base64.b64encode(row.SerializeToString()).decode('utf-8')
      }
  }
  return append_row_request

@functions_framework.http
def hello_http(request):
  request_json = request.get_json(silent=False)
  annotations = []
  payloads = []
  if request_json and 'annotations' in request_json:
    for annotation_with_timestamp in request_json['annotations']:
      row = test_table_schema_pb2.TestTableSchema()
      row.person_count = 0
      row.vehicle_count = 0
      if 'ingestionTimeMicros' in annotation_with_timestamp:
        row.ingestion_time = int(
            annotation_with_timestamp['ingestionTimeMicros'])
      if 'annotation' in annotation_with_timestamp:
        annotation = annotation_with_timestamp['annotation']
        if 'stats' in annotation:
          stats = annotation['stats']
          for count in stats['fullFrameCount']:
            if count['entity']['labelString'] == 'Person':
              if 'count' in count:
                row.person_count = count['count']
            elif count['entity']['labelString'] == 'Vehicle':
              if 'count' in count:
                row.vehicle_count = count['count']
      payloads.append(bigquery_append_row_request(row))
  for payload in payloads:
    annotations.append({'annotation': payload})
  return jsonify(annotations=annotations)

  4. 如要在 Cloud Run functions 中加入依附元件，您也必須上傳產生的 test_table_schema_pb2.py 檔案，並指定類似下列的 requirements.txt：

    functions-framework==3.*
click==7.1.2
cloudevents==1.2.0
deprecation==2.1.0
Flask==1.1.2
gunicorn==20.0.4
itsdangerous==1.1.0
Jinja2==2.11.2
MarkupSafe==1.1.1
pathtools==0.1.2
watchdog==1.0.2
Werkzeug==1.0.1
protobuf==3.12.2

  5. 部署 Cloud 函式，並在 BigQueryConfig 中設定對應的 HTTP 觸發條件。
