Ver telemetria da aplicação

Este documento descreve como ver os painéis de controlo que a monitorização de aplicações cria para as suas aplicações, serviços e cargas de trabalho do App Hub. Estes painéis de controlo podem ajudar a compreender o desempenho dos recursos da sua aplicação e a diagnosticar problemas.

Os painéis de controlo de monitorização de aplicações apresentam o seguinte:

Para determinar que dados apresentar, a monitorização de aplicações usa as etiquetas e os atributos específicos da aplicação que a infraestrutura suportada e as aplicações instrumentadas anexar à telemetria que geram.

Etiquetas e atributos específicos da aplicação

Esta secção apresenta as etiquetas e os atributos específicos do App Hub que podem ser anexados aos seus dados de registo, métricas e rastreio. Estas etiquetas permitem que o Google Cloud Observability crie a hierarquia de painéis de controlo, filtre a telemetria apresentada e gere o mapa de topologia.

Nesta secção, interprete a.b.{x,y} como a.b.x e a.b.y.

Etiquetas de registo

As entradas de registo da infraestrutura contêm um campo apphub que apresenta as etiquetas da aplicação e de um serviço ou uma carga de trabalho. Google Cloud A imagem seguinte ilustra o formato destes dados:

apphub: {
  application: {
    container: "projects/my-project"
    id: "my-app"
    location: "my-app-location"
  }
  workload: {
    criticalityType: "MEDIUM"
    environmentType: "STAGING"
    id: "my-workload-id"
  }
}

Etiquetas de métricas

Os dados de métricas da infraestrutura Google Cloud incluem as seguintes etiquetas de metadados:

  • metadata.system_labels.apphub_application_{container,id,location}
  • metadata.system_labels.apphub_{workload,service}_{criticality_type,environment_type,id}

Os dados de métricas da instrumentação que adicionou às suas aplicações podem incluir as seguintes etiquetas de métricas:

  • metric.labels.apphub_application_{container,id,location}
  • metric.labels.apphub_workload_{criticality_type,environment_type,id}

Atributos de recursos de rastreio

Os intervalos de rastreio gerados pela instrumentação que adicionou às suas aplicações podem incluir os seguintes atributos de recursos:

  • gcp.apphub.application.{container,id,location}
  • gcp.apphub.{workload,service}.{criticality_type,environment_type,id}

Etiquetas de políticas de alerta

As etiquetas de serviço e carga de trabalho não são anexadas automaticamente às políticas de alerta. No entanto, pode associar uma política de alerta a uma carga de trabalho ou um serviço específico anexando todas as seguintes etiquetas com as seguintes chaves à política de alerta:

  • apphub_application_location
  • apphub_application_id
  • apphub_service_id ou apphub_workload_id

Quando uma política de alerta inclui as chaves anteriores, os incidentes da política são apresentados nos painéis de controlo da monitorização de aplicações.

Para mais informações, consulte o artigo Associe uma política de alerta a um serviço ou uma carga de trabalho.

O App Hub suporta duas configurações: pasta com apps ativadas e projetos de anfitriões do App Hub. Esta secção aplica-se apenas quando usa uma pasta com apps ativadas.

Quando usa uma pasta com apps ativadas, a Google Cloud consola repõe automaticamente o selecionador de recursos de uma pasta com apps ativadas para o projeto de gestão da pasta quando navega para uma página do Google Cloud Observability. Se navegar para outra página na Google Cloud consola, o seletor de recursos é reposto para a pasta ativada para apps.

O Cloud Logging suporta pastas como um recurso. Por exemplo, as pastas armazenam destinos de registo e contentores de registo criados pelo sistema com os nomes _Default e _Required. Para aceder ao recurso da pasta, use o selecionador de recursos e selecione manualmente a pasta ativada para apps.

Antes de começar

Antes de poder usar a monitorização de aplicações, certifique-se de que configura o projeto anfitrião ou o projeto de gestão do App Hub . Este é o projeto que usa para ver os dados de telemetria da sua aplicação:

Veja um resumo de todas as candidaturas

O painel de controlo de monitorização de aplicações de nível superior oferece um resumo conciso do estado das suas aplicações registadas. Para cada aplicação, esta página apresenta o número de incidentes abertos e informações sobre a localização, a criticidade e o ambiente.

Os links no painel de controlo de monitorização de aplicações de nível superior permitem-lhe abrir a hierarquia de painéis de controlo que o Google Cloud Observability cria para cada aplicação. Estes painéis de controlo específicos da aplicação permitem-lhe explorar a telemetria da sua aplicação, serviços e cargas de trabalho. Também lhe permitem explorar a topologia da sua aplicação.

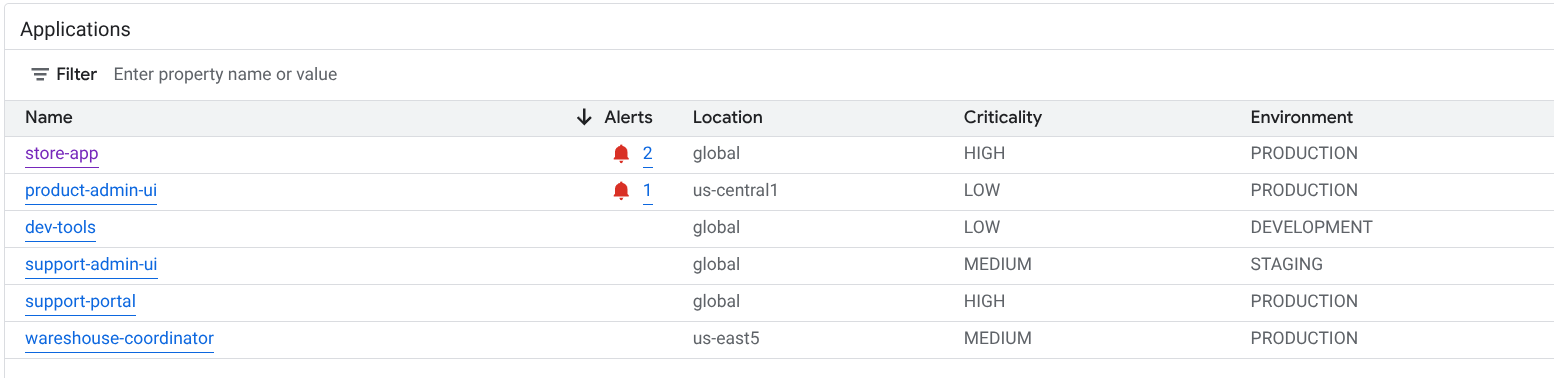

A captura de ecrã seguinte ilustra o painel de controlo de resumo:

Painel de controlo que apresenta as aplicações registadas.

Para abrir o painel de controlo de nível superior, que apresenta informações de resumo das suas aplicações registadas no App Hub, faça o seguinte:

  1. Na Google Cloud consola, aceda à página Monitorização de aplicações:

    Aceda a Monitorização de aplicações

    Se usar a barra de pesquisa para encontrar esta página, selecione o resultado cujo subtítulo é Monitorização.

  2. Na barra de ferramentas da Google Cloud consola, selecione o projeto anfitrião do App Hub ou o projeto de gestão .

  3. Opcional: para abrir uma aplicação no App Hub, clique em Mais e selecione Gerir no App Hub.

  4. Para explorar a telemetria ou a topologia de uma aplicação específica, selecione a aplicação.

    É aberta a vista detalhada da aplicação. Esta página contém três separadores que apresentam diferentes tipos de informações:

    • O separador Vista geral apresenta informações de resumo sobre a sua aplicação do App Hub. Por exemplo, apresenta os serviços e as cargas de trabalho da aplicação, o número de incidentes abertos e alguns sinais de ouro.

    • O separador Painel de controlo apresenta dados de telemetria, como sinais dourados, dados de registo, dados de rastreio e incidentes abertos. Cada secção neste separador oferece opções que lhe permitem explorar os dados mais detalhadamente.

    • O separador Topologia (pré-visualização) apresenta uma vista dinâmica dos serviços e painéis de controlo, incidentes e tráfego da sua aplicação. Para saber mais acerca do separador Topologia, consulte o artigo Veja a topologia da aplicação.

Veja a telemetria ou a topologia de uma aplicação

Para abrir o painel de controlo de uma aplicação, faça o seguinte:

  1. Na Google Cloud consola, aceda à página Monitorização de aplicações:

    Aceda a Monitorização de aplicações

    Se usar a barra de pesquisa para encontrar esta página, selecione o resultado cujo subtítulo é Monitorização.

  2. Na barra de ferramentas da Google Cloud consola, selecione o projeto anfitrião do App Hub ou o projeto de gestão .

  3. Na página Monitorização de aplicações, selecione o nome de uma aplicação.

    O painel de controlo da aplicação é aberto com o separador Vista geral selecionado. Este separador apresenta informações sobre a aplicação, cada serviço e carga de trabalho, o número de incidentes abertos e os valores dos sinais de ouro:

    • Tráfego: taxas de pedidos recebidos no serviço ou na carga de trabalho durante o período selecionado.
    • Taxa de erros do servidor: percentagem média de pedidos recebidos que geram ou são mapeados para códigos de resposta HTTP 5xx durante o período selecionado.
    • Latência do P95: 95.º percentil da latência de um pedido publicado durante o período selecionado, em milissegundos.
    • Saturação: mede o nível de utilização do seu serviço ou carga de trabalho. Por exemplo, para grupos de instâncias geridas (GIGs), o Cloud Run e implementações do Google Kubernetes Engine, este campo mostra a utilização da CPU.

    Uma vista geral que lista os serviços e as cargas de trabalho numa aplicação.

    As opções no separador Vista geral permitem-lhe fazer o seguinte:

    • Abra a aplicação, o serviço ou a carga de trabalho no App Hub.
    • Abra o painel de controlo detalhado de um serviço ou uma carga de trabalho.
    • Reponha o intervalo de tempo. Quando abre o painel de controlo, o intervalo de tempo é definido para a hora mais recente.

  4. Para ver dados de telemetria e informações sobre incidentes abertos, selecione o separador Painel de controlo.

    Painel de controlo que apresenta os sinais de ouro e os registos de uma aplicação.

    O separador Painel de controlo apresenta informações de registo, métricas, rastreios e incidentes. Este separador também está configurado para sobrepor anotações de eventos nos seus gráficos. As anotações podem ajudar a correlacionar dados de diferentes fontes quando está a resolver um problema. Para ver que anotações estão ativadas, na barra de ferramentas, clique em Anotações.

    O separador também contém filtros que pode usar para restringir os dados apresentados no separador. Para mais informações sobre como explorar os dados apresentados neste separador, consulte as seguintes secções deste documento:

  5. Para ver a topologia da sua aplicação, selecione o separador Topologia (pré-visualização).

    Para saber mais acerca do mapa de topologia e como configurar a sua aplicação para que o Google Cloud Observability tenha as informações necessárias para criar este mapa, consulte o artigo Ver topologia da aplicação.

Filtre um painel de controlo

O separador Painel de controlo apresenta dados para serviços e cargas de trabalho numa aplicação. No entanto, pode filtrar este painel de controlo para um serviço específico ou para um conjunto de serviços.

Por exemplo, a barra de ferramentas no separador Painel de controlo contém um filtro como apphub_service_id: *. Se quiser ver dados de serviços específicos, clique em Menu e, de seguida, selecione esses serviços na lista.

Explore dados de registo

Se estiver a ver o separador Painel de controlo de um painel de controlo de aplicações, os dados de registo são apresentados na secção Registos de aplicações. Caso contrário, os dados são apresentados na secção Registos.

As secções Registos de aplicações e Registos de um painel de controlo apresentam entradas de registo que correspondem a um filtro e são armazenadas pelos recursos indicados no âmbito de registo predefinido do seu projeto anfitrião do App Hub ou projeto de gestão . Para aplicações, o filtro é semelhante ao seguinte:

-- Application logs
(apphub_application_location=global)
(apphub_application_id=my-app)

Para serviços e cargas de trabalho, o filtro contém cláusulas adicionais. Para ver o filtro aplicado aos dados do registo, clique em Mostrar consulta.

Se quiser escrever consultas, abra um menu de sobreposição ou a página Explorador de registos. Ambas as opções permitem-lhe escrever e executar consultas, bem como alterar o âmbito. No entanto, o menu de sobreposição mantém o seu contexto atual e permite-lhe guardar os resultados da exploração num painel de controlo personalizado:

  • Para abrir um menu de sobreposição, clique em Explorar dados.

    Quando a exploração estiver concluída, clique em Cancelar para fechar o menu de sobreposição e rejeitar as alterações. Se quiser guardar as alterações num painel de controlo personalizado, clique em Guardar no painel de controlo e conclua a caixa de diálogo. Não pode guardar as alterações ao painel de controlo que estava a ver quando abriu o menu flutuante.

    O menu de sobreposição não apresenta os filtros mostrados pelo botão Mostrar consulta. Esses filtros são aplicados ao nível do painel de controlo e não podem ser removidos.

  • Para abrir a página do Explorador de registos num novo separador do navegador, clique em Ver no Explorador de registos.

    A consulta está pré-configurada para mostrar entradas de registo que correspondem a etiquetas de aplicação específicas e que estão no intervalo de tempo especificado pelo painel de controlo. Quando fecha o separador do navegador, as alterações são rejeitadas.

Para mais informações sobre como explorar os seus registos, consulte os seguintes documentos:

Explore dados de métricas

Os gráficos e as tabelas no painel de controlo apresentam sinais de ouro e outros dados de métricas relevantes para os recursos usados pela sua aplicação, serviço ou carga de trabalho. Os dados apresentados podem ser armazenados em qualquer projeto apresentado pelo âmbito das métricas do projeto anfitrião ou do projeto de gestão do App Hub .

Veja a configuração do gráfico

Para ver detalhes como o tipo de métrica e as opções de agregação de um gráfico que apresenta dados de métricas, aceda à barra de ferramentas de um gráfico ou uma tabela e, de seguida, clique em Informações.

Explorar dados

Para explorar um gráfico ou uma tabela mais detalhadamente, abra um menu flutuante ou a página Explorador de métricas. Ambas as opções permitem experimentar diferentes definições de gráficos e guardar os resultados num painel de controlo personalizado. No entanto, o menu de sobreposição mantém o seu contexto atual:

  • Para abrir um menu de sobreposição, clique em Explorar dados.

    Quando a exploração estiver concluída, clique em Cancelar para fechar o menu de sobreposição e rejeitar as alterações. Se quiser guardar as alterações num painel de controlo personalizado, clique em Guardar no painel de controlo e conclua a caixa de diálogo. Não pode guardar as alterações ao painel de controlo que estava a ver quando abriu o menu flutuante.

  • Para ver o gráfico ou a tabela no explorador de métricas, aceda à barra de ferramentas, clique em Mais e, de seguida, selecione Ver no explorador de métricas.

    Agora, tem um gráfico temporário que pode modificar e explorar. Por exemplo, pode alterar as opções de agregação ou o estilo de apresentação. Para guardar o gráfico num painel de controlo personalizado, clique em Guardar no painel de controlo e conclua o

Correlacione dados de métricas e registos

Quando vê um gráfico, pode querer explorar os dados de registo que foram escritos em relação ao mesmo recurso que os dados de métricas representados no gráfico. Por exemplo, se vir um pico ou uma queda num gráfico, pode querer explorar as entradas do registo para obter informações adicionais sobre o sistema.

Uma forma de correlacionar os dados de métricas e registos é usar as opções do gráfico para abrir um menu flutuante que apresenta o gráfico e as entradas de registo selecionadas. Em seguida, pode usar as barras de ferramentas e os menus no menu de sobreposição para explorar a métrica e os dados de registo. Por exemplo, pode adicionar filtros à consulta de métricas, modificar a consulta de registo ou expandir e explorar as entradas do registo.

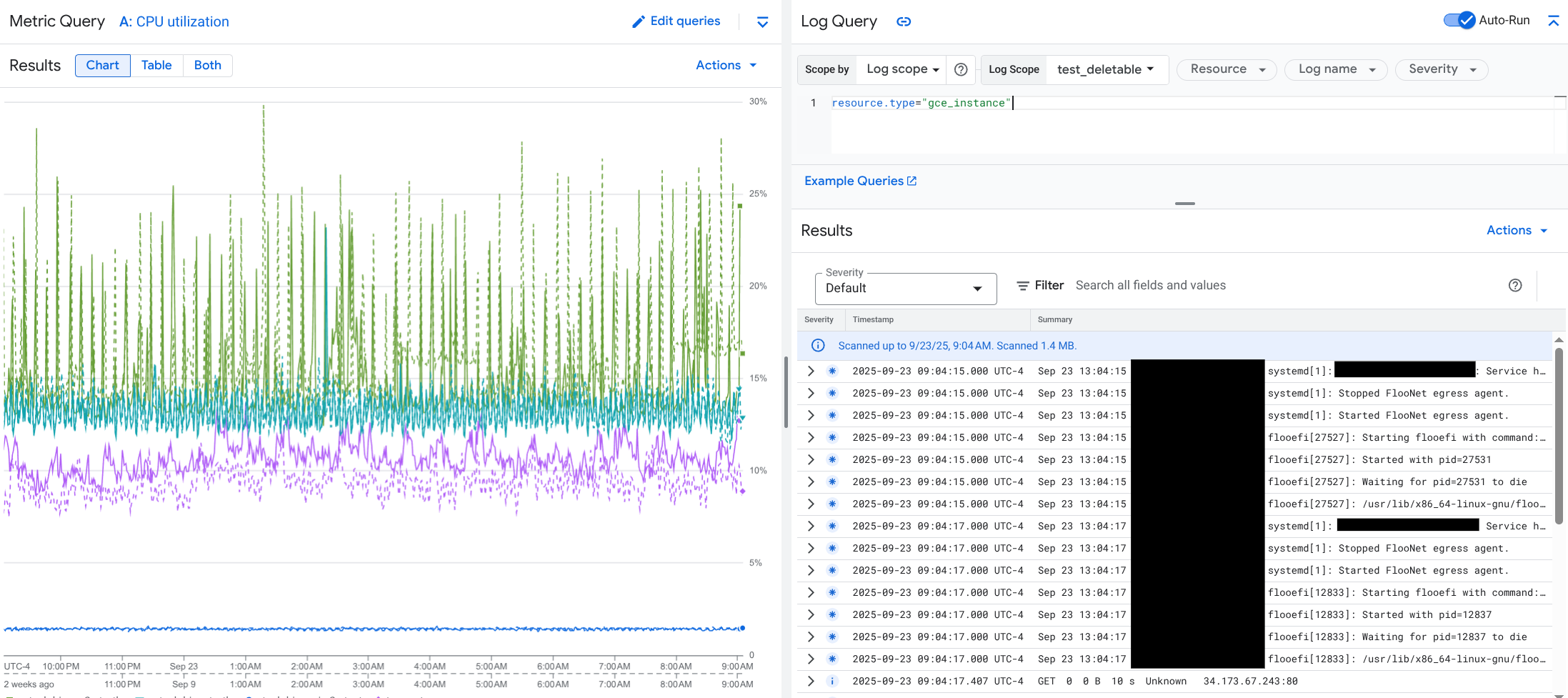

A captura de ecrã seguinte ilustra o menu de sobreposição:

Exemplo de correlação de métricas e registos.

O menu de sobreposição não apresenta todas as entradas de registo que correspondem ao seletor de intervalo de tempo do painel de controlo. Em alternativa, o sistema cria uma consulta de registo com base na consulta de métricas. A consulta de registo inclui todas as variáveis aplicáveis, mas não inclui filtros ao nível do painel de controlo.

Veja dados de métricas e registos

Pode correlacionar dados de métricas e registos quando um gráfico apresenta qualquer tipo de métrica, exceto uma métrica baseada em registos ou uma métrica do Prometheus. Quando um gráfico apresenta uma métrica baseada em registos, uma métrica do Prometheus ou quando não apresenta dados de métricas, não pode correlacionar dados de métricas e registos.

Para abrir o menu flutuante que apresenta os dados de métricas e de registo, faça uma das seguintes ações:

  • Para filtrar os dados de registo apenas pelo tipo de recurso e pelas variáveis aplicáveis, na barra de ferramentas do gráfico, clique em Mais opções do gráfico, e, de seguida, selecione Inspecionar registos relacionados.

  • Para mostrar entradas de registo que se correlacionam com uma série temporal específica, no gráfico, use o ponteiro para selecionar um ponto na série temporal, e, em seguida, aceda à sugestão e selecione Inspeccionar registos relacionados.

    Neste modo, o menu flutuante modifica o seletor de intervalo de tempo para cinco minutos antes e depois da data/hora do ponto selecionado.

Se o seu gráfico não apresentar uma opção Inspeccionar registos relacionados, significa que não suporta a correlação de métricas e registos.

Guarde as alterações

Pode guardar o gráfico ou o painel de registos apresentado no menu de sobreposição, incluindo quaisquer alterações que fizer, num painel de controlo personalizado. Se guardar o gráfico no mesmo painel de controlo a partir do qual abriu o menu flutuante, é criado um novo gráfico no painel de controlo.

Para guardar o gráfico ou o painel de registos num painel de controlo personalizado, abra o menu Ações do widget, selecione Guardar no painel de controlo e, de seguida, conclua a caixa de diálogo. Pode selecionar um painel de controlo personalizado existente ou criar um painel de controlo e, em seguida, guardar o widget.

Feche a lista de opções

Para fechar o menu de sobreposição, na barra de ferramentas, clique em Cancelar.

Explore incidentes

A secção Incidentes de um painel de controlo apresenta uma lista de incidentes recentes para políticas de alerta associadas à sua aplicação. Se estiver a ver um painel de controlo para um serviço ou uma carga de trabalho, esta secção apresenta incidentes para esse serviço ou carga de trabalho.

Para obter mais informações sobre os seus incidentes e políticas de alerta, faça o seguinte:

  • Para encontrar detalhes sobre a política de alerta que causou o incidente, clique no nome da política. O painel de controlo que é aberto apresenta informações detalhadas acerca da política de alerta, incluindo um gráfico que apresenta os dados monitorizados e as etiquetas.

  • Para ver todas as políticas de alerta associadas à aplicação, aceda à barra de ferramentas e clique em Explorar dados. É aberto um menu flutuante que apresenta todas as políticas. Para regressar ao painel de controlo, clique em Cancelar.

Se não vir nenhuma entrada na secção Incidentes, significa que uma das seguintes afirmações é verdadeira:

  • Não existem incidentes abertos.

    Para ver incidentes fechados e incidentes abertos fora da definição de intervalo de tempo do painel de controlo, na barra de ferramentas da secção Incidentes, desative a opção Agrupado por política e, de seguida, ative a opção Mostrar incidentes fechados.

    Se a tabela permanecer vazia, significa que não tem políticas de alerta associadas ou que nenhuma das políticas associadas comunicou um incidente.

  • Nenhuma das políticas de alerta armazenadas no projeto anfitrião do App Hub ou no projeto de gestão está associada a um serviço ou uma carga de trabalho. Para fazer esta associação, adicione etiquetas à política de alerta. Para mais informações, consulte o artigo Associe uma política de alerta a um serviço ou uma carga de trabalho.

Explore dados de rastreio

A secção Rastreios de um painel de controlo apresenta informações sobre intervalos gerados pelos seus serviços e cargas de trabalho registados quando esses intervalos contêm atributos de recursos específicos da aplicação. Os atributos de recursos necessários estão disponíveis quando instrumenta a sua aplicação. Apenas são apresentados os intervalos que satisfazem os filtros ao nível do painel de controlo.

Para dados de rastreio, o painel de controlo ao nível da aplicação agrupa os intervalos pelo respetivo nome e pelo nome do serviço ou da carga de trabalho e, em seguida, apresenta as seguintes informações num formato tabular:

  • Nome do intervalo.
  • Nome do serviço ou da carga de trabalho.
  • O número de intervalos na agrupamento.
  • Os percentis de latência 50, 90 e 95 dos intervalos na agrupamento.
  • A taxa de erros.

Para ver mais informações sobre um agrupamento, selecione-o. É aberto um menu flutuante interativo:

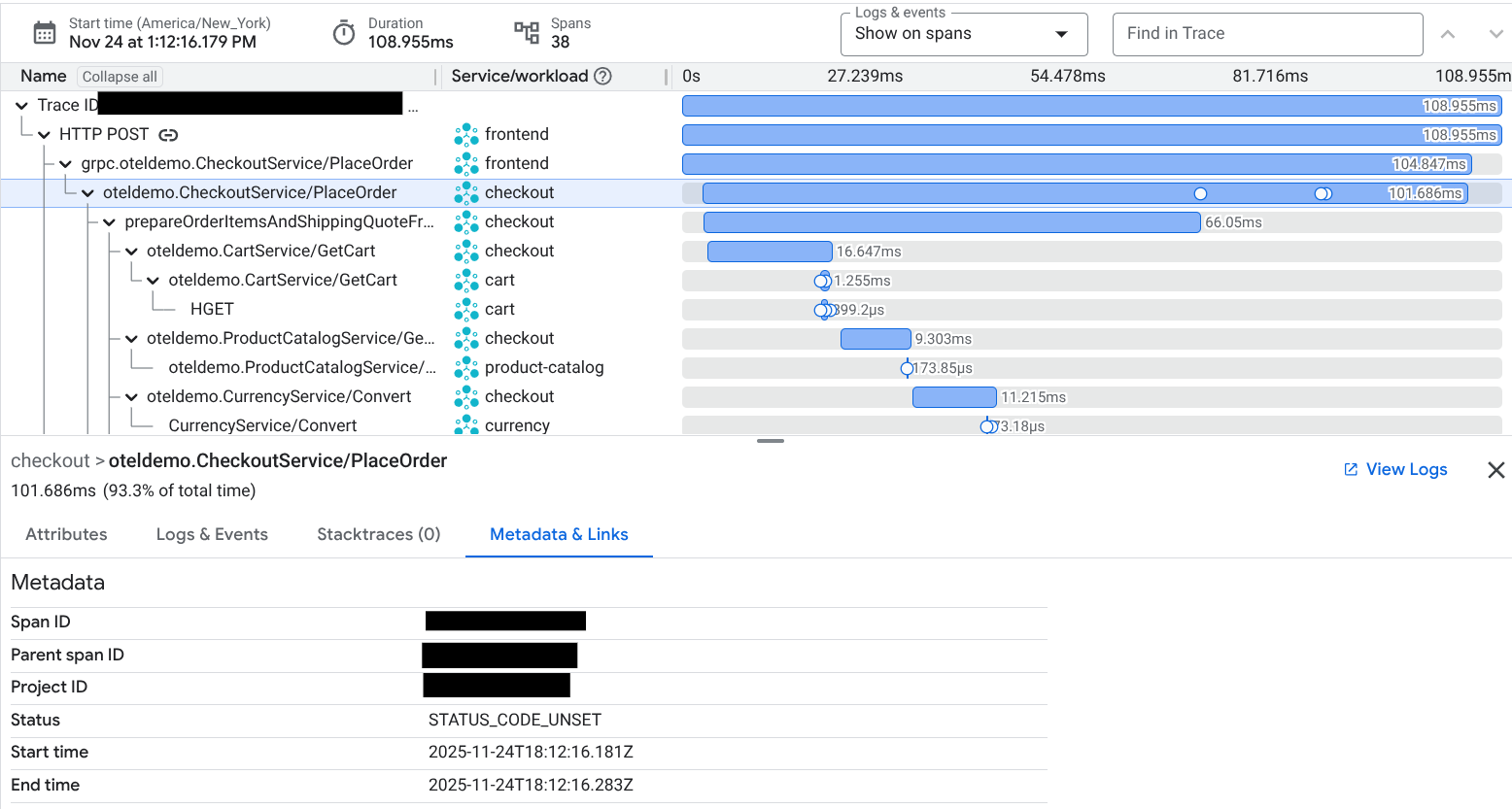

Exemplo do menu flutuante de rastreio.

O menu flutuante interativo apresenta o seguinte:

  • Intervalos individuais no grupo. A primeira entrada é selecionada automaticamente.

  • Informações sobre o rastreio principal do intervalo selecionado. Estas informações incluem o seguinte:

    • Informações estatísticas, como a duração total.
    • A hierarquia de chamadas.
    • O serviço ou a carga de trabalho associada a cada chamada. Os serviços registados no App Hub são apresentados com o ícone do serviço, . Da mesma forma, as cargas de trabalho são apresentadas com o ícone de carga de trabalho, .
    • Latência de cada chamada.
    • O estado de êxito de cada um, que é representado por azul ou vermelho.

    O widget tabular permite-lhe explorar atributos anexados a um intervalo ou explorar outros dados, como entradas de registo relacionadas. Este widget apresenta dados para o intervalo selecionado.

Para ver os intervalos da aplicação na página Explorador de rastreios, na barra de ferramentas da secção Rastreios, clique em Ver no Explorador de rastreios.

  • Os filtros específicos da aplicação são aplicados automaticamente.
  • Pode adicionar, remover ou modificar quaisquer filtros. No entanto, as alterações que fizer são rejeitadas quando fecha a página do Explorador de rastreios.

Para saber como explorar os dados de rastreio, consulte o artigo Encontre e explore rastreios.

Explore a telemetria e os incidentes de serviços ou cargas de trabalho

A monitorização de aplicações cria um painel de controlo para cada serviço e carga de trabalho. Estes painéis de controlo apresentam informações de registo, métricas e incidentes, e podem ajudar a compreender o estado de funcionamento de um serviço ou uma carga de trabalho específicos. Pode explorar os dados nestes painéis de controlo de forma semelhante à exploração dos dados apresentados no separador Painel de controlo de uma aplicação.

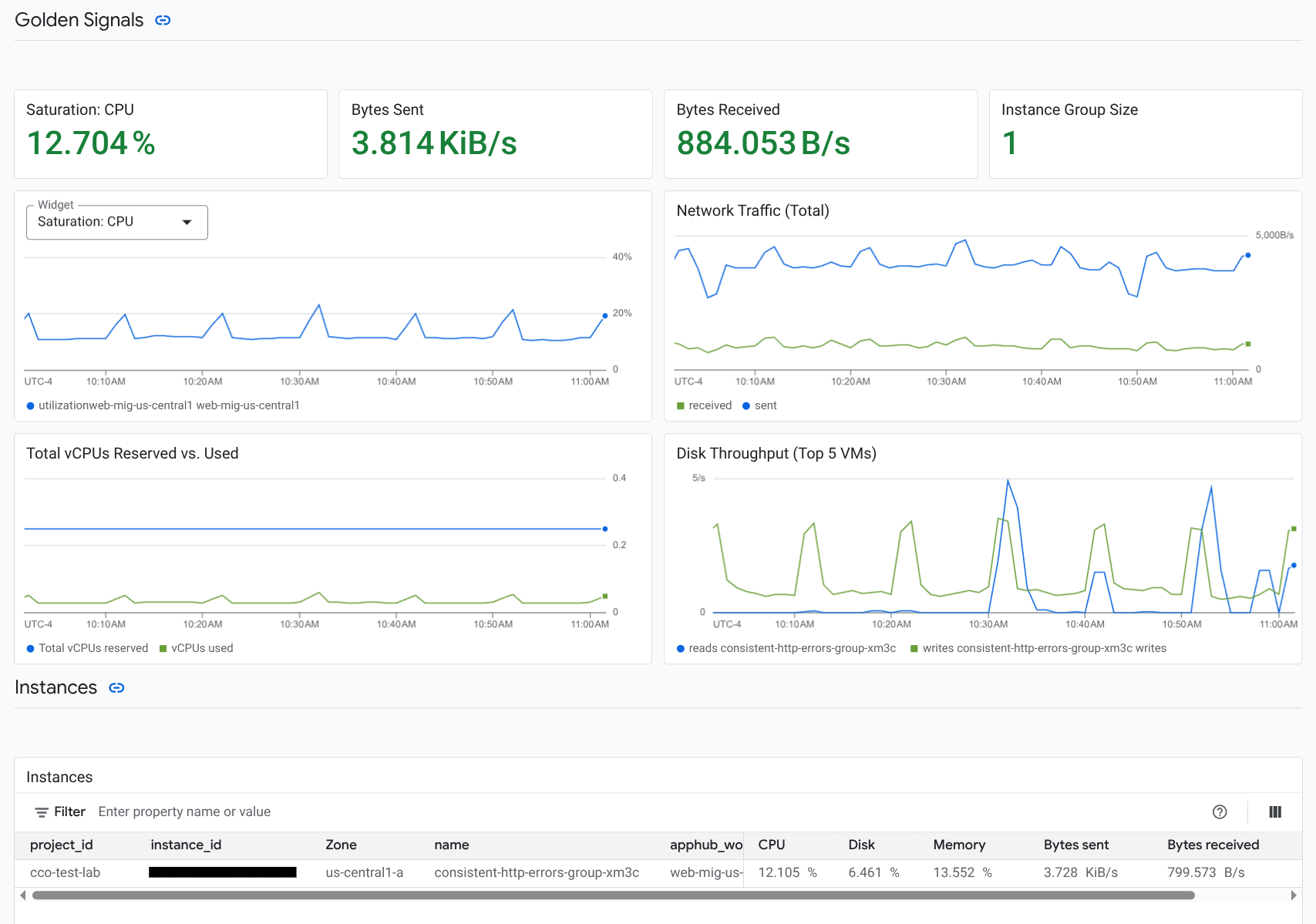

A captura de ecrã seguinte ilustra o painel de controlo de uma carga de trabalho:

Painel de controlo detalhado para uma carga de trabalho.

Para abrir o painel de controlo de monitorização de aplicações de um serviço ou uma carga de trabalho, faça o seguinte:

  1. Na Google Cloud consola, aceda à página Monitorização de aplicações:

    Aceda a Monitorização de aplicações

    Se usar a barra de pesquisa para encontrar esta página, selecione o resultado cujo subtítulo é Monitorização.

  2. Na barra de ferramentas da Google Cloud consola, selecione o seu projeto anfitrião do App Hub ou projeto de gestão .

  3. Na página Monitorização de aplicações, selecione o nome de uma aplicação e, de seguida, selecione um serviço ou uma carga de trabalho.

    Um painel de controlo apresenta as informações de registo, métricas e incidentes do serviço ou da carga de trabalho que selecionou. Para cargas de trabalho, o painel de controlo está configurado para sobrepor anotações de eventos nos seus gráficos. As anotações podem ajudar a correlacionar dados de diferentes origens quando está a resolver um problema. Para ver que anotações estão ativadas, na barra de ferramentas, clique em Anotações.

    O cartão de resumo apresenta informações gerais e o tipo de infraestrutura. Quando não é possível identificar o tipo de infraestrutura, este campo apresenta texto genérico, como Serviço do App Hub. Para mais informações, consulte o artigo Infraestrutura suportada pela monitorização de aplicações.

    Para obter informações sobre como explorar os dados num painel de controlo de serviços ou cargas de trabalho, consulte as seguintes secções deste documento:

Crie um painel de controlo personalizado

O Google Cloud Observability suporta a criação de painéis de controlo personalizados, que lhe permitem ter controlo total sobre o conteúdo do painel de controlo. Os painéis de controlo personalizados são apresentados na página Painéis de controlo da Google Cloud consola e podem ser copiados, editados e eliminados. Também podem ser o destino onde guarda um widget do painel de controlo que configurou. Por exemplo, se estiver a explorar um gráfico num painel de controlo da aplicação, pode guardar esse gráfico num painel de controlo personalizado acedendo à barra de ferramentas e selecionando Guardar no painel de controlo.

Se planeia criar um painel de controlo personalizado para uma aplicação, um serviço ou uma carga de trabalho, as seguintes informações podem ser úteis:

Associe uma política de alerta a uma aplicação do App Hub

Associa uma política de alerta a um serviço ou a uma carga de trabalho adicionando etiquetas específicas da aplicação à política de alerta. Quando adiciona estas etiquetas, estas são apresentadas na política de alertas e também incluídas em quaisquer incidentes. Para saber mais sobre as etiquetas, consulte o artigo Anote incidentes com etiquetas.

Para associar uma política de alertas a uma carga de trabalho ou um serviço através da consola Google Cloud , faça o seguinte:

  1. Na Google Cloud consola, aceda à página  Alertas:

    Aceder a Alertas

    Se usar a barra de pesquisa para encontrar esta página, selecione o resultado cujo subtítulo é Monitorização.

  2. Na barra de ferramentas da Google Cloud consola, selecione o seu projeto anfitrião do App Hub ou o projeto de gestão .
  3. Encontre a política de alertas, clique em Ver mais, selecione Editar e, de seguida, aceda à secção Notificações e nome.
  4. Na secção Etiquetas de aplicações, selecione a sua aplicação e, em seguida, selecione a sua carga de trabalho ou serviço.
  5. Clique em Guardar política.

Depois de concluir estes passos, as etiquetas com as seguintes chaves são anexadas à sua política de alertas. Estas etiquetas identificam a sua aplicação e o seu serviço ou carga de trabalho:

  • apphub_application_location
  • apphub_application_id
  • apphub_service_id ou apphub_workload_id

Também pode adicionar etiquetas de utilizador a uma política de alerta através da CLI Google Cloud, do Terraform ou da API Cloud Monitoring. No entanto, tem de usar as chaves de etiquetas apresentadas no exemplo anterior. Para mais informações, consulte o seguinte:

Resolver problemas

Para obter informações que podem ajudar a compreender os dados que está a ver ou por que motivo um painel de controlo não apresenta dados, consulte o artigo Resolva problemas de monitorização de aplicações.
