Cloud Trace dan Cloud Service Mesh

Catatan: Panduan ini hanya mendukung Cloud Service Mesh dengan Istio API dan tidak mendukung API. Google Cloud Untuk mengetahui informasi selengkapnya, lihat Ringkasan Cloud Service Mesh.

Cloud Trace adalah sistem pelacakan terdistribusi yang mengumpulkan data latensi dari aplikasi dan menampilkannya dalam waktu hampir real-time. Dengan Cloud Trace, Anda dapat mengikuti contoh permintaan melalui sistem terdistribusi, mengamati panggilan jaringan, dan membuat profil sistem secara menyeluruh.

Cloud Trace tersedia dengan penginstalan Cloud Service Mesh di platform berikut:

• GKE di Google Cloud
• Cluster GKE Enterprise di infrastruktur lokal jika Anda menginstal dengan otoritas sertifikat Cloud Service Mesh

Perhatikan bahwa Cloud Trace dinonaktifkan secara default. Setelah diaktifkan, halaman Cloud Service Mesh di Google Cloud konsol akan menyediakan link ke pelacakan di halaman Cloud Trace . Untuk mengetahui informasi harga mendetail, lihat halaman harga Cloud Trace.

Mengaktifkan Cloud Trace

Bagian ini menunjukkan cara mengaktifkan Cloud Trace.

Terkelola (TD)

Catatan: Cloud Service Mesh dengan bidang kontrol Traffic Director terkelola hanya mendukung konfigurasi Telemetry API di seluruh cluster dengan satu resource kustom (CR) Telemetry API Istio di namespace root. Jangan men-deploy beberapa CR Telemetry API Istio dalam satu cluster. Jika Anda men-deploy beberapa CR Telemetry API Istio dalam satu cluster, hanya CR pertama yang akan berlaku. Jika Anda sudah memiliki CR Telemetry API Istio, sertakan CR tersebut dalam CR Telemetry API Istio baru untuk mempertahankan setelan penyesuaian sebelumnya di CR Telemetry Istio yang ada.

Bagian ini menunjukkan cara mengaktifkan Cloud Trace di Cloud Service Mesh dengan bidang kontrol Traffic Director terkelola.

1. Jalankan perintah berikut untuk mengaktifkan Cloud Trace:

   cat <<EOF | kubectl apply -n istio-system -f -
   apiVersion: telemetry.istio.io/v1alpha1
   kind: Telemetry
   metadata:
      name: enable-cloud-trace
      namespace: istio-system
   spec:
      tracing:
      - providers:
        - name: stackdriver
   EOF


Terkelola (Istiod)

Bagian ini menunjukkan cara mengaktifkan Cloud Trace di Cloud Service Mesh dengan bidang kontrol Istiod terkelola.

Peringatan: Anda dapat menimpa perubahan Anda sendiri. Jika sudah memiliki configmap, Anda harus menyertakan semua setelan penyesuaian sebelumnya dalam bagian mesh: untuk mempertahankan perubahan Anda.

1. Jalankan perintah berikut:

   cat <<EOF | kubectl apply -f -
   apiVersion: v1
   data:
      mesh: |-
         defaultConfig:
           tracing:
             stackdriver: {}
   kind: ConfigMap
   metadata:
      name: istio-release-channel
      namespace: istio-system
   EOF


   dengan release-channel adalah saluran rilis Anda (asm-managed, asm-managed-stable, atau asm-managed-rapid).

2. Jalankan perintah berikut untuk melihat configmap:

   kubectl get configmap istio-release-channel -n istio-system -o yaml


3. Untuk memverifikasi bahwa Cloud Trace diaktifkan, pastikan baris berikut muncul di bagian mesh:.

   ...
   apiVersion: v1
   data:
      mesh: |
      ....
      defaultConfig:
         tracing:
            stackdriver:{}
   ...


4. Mulai ulang proxy.

   Perhatikan bahwa konfigurasi tracer adalah bagian dari konfigurasi bootstrap proxy, sehingga setiap pod perlu dimulai ulang dan disisipkan kembali untuk mengambil update tracer. Misalnya, Anda dapat menggunakan perintah berikut untuk memulai ulang pod yang termasuk dalam deployment:

   kubectl rollout restart deployment -n NAMESPACE DEPLOYMENT_NAME

Dalam cluster

Bagian ini menunjukkan cara mengaktifkan Cloud Trace di Cloud Service Mesh dengan bidang kontrol dalam cluster.

Untuk mengaktifkan Cloud Trace, deploy ulang bidang kontrol yang dikelola pelanggan menggunakan file overlay berikut. Untuk mengetahui informasi selengkapnya tentang file overlay, lihat Tentang file overlay.

Perhatian: Menggunakan asmcli install akan menimpa konfigurasi bidang kontrol yang ada. Saat mengaktifkan fitur opsional untuk penginstalan yang ada, pastikan untuk menentukan semua file yang ingin Anda pertahankan dalam konfigurasi asli, serta file overlay untuk fitur yang ingin Anda aktifkan. Sebaiknya simpan file overlay yang Anda gunakan untuk penginstalan dalam kontrol sumber sehingga Anda dapat menerapkan konfigurasi yang sama ke bidang kontrol dengan upgrade atau saat mengaktifkan fitur opsional tambahan.

Default

Jalankan perintah berikut untuk mengaktifkan Cloud Trace:

 ./asmcli install \
    OTHER_FLAGS \
    --option cloud-tracing

Perintah ini menerapkan file overlay berikut untuk mengaktifkan pelacakan dengan opsi default. Perhatikan bahwa frekuensi sampling default adalah 1%. Jika ingin mengganti nilai default, Anda harus menggunakan --custom-overlay.

 apiVersion: install.istio.io/v1alpha1
 kind: IstioOperator
 spec:
   meshConfig:
     enableTracing: true
   values:
     global:
       proxy:
         tracer: stackdriver

Untuk mengetahui daftar opsi, lihat paket anthos-service-mesh.

Kustom

Anda dapat mengganti nilai default dengan menentukan nilai tracing.sampling. Nilai harus berada dalam rentang 0,0 hingga 100,0 dengan presisi 0,01. Misalnya, untuk melacak 5 permintaan dari setiap 10.000 permintaan,gunakan 0, 05.

Contoh berikut menunjukkan frekuensi sampling 100% (yang hanya akan Anda lakukan untuk tujuan demo atau pemecahan masalah).

 apiVersion: install.istio.io/v1alpha1
 kind: IstioOperator
 spec:
   meshConfig:
     enableTracing: true
     defaultConfig:
        tracing:
        sampling: 100
   values:
     global:
       proxy:
         tracer: stackdriver

Jalankan perintah berikut untuk mengaktifkan Cloud Trace:

 ./asmcli install \
    OTHER_FLAGS \
    --custom_overlay PATH_TO_FILE

Perhatikan bahwa konfigurasi tracer adalah bagian dari konfigurasi bootstrap proxy, sehingga pod perlu dimulai ulang dan disisipkan kembali untuk mengambil update tracer. Gunakan perintah berikut untuk memulai ulang pod yang termasuk dalam deployment:

kubectl rollout restart deployment -n NAMESPACE DEPLOYMENT_NAME

Penerapan konteks pelacakan

Meskipun proxy sidecar dapat mengirim rentang pelacakan secara otomatis, proxy tersebut memerlukan beberapa petunjuk untuk mengikat seluruh pelacakan. Aplikasi perlu menyebarkan header HTTP yang sesuai sehingga saat proxy mengirim informasi rentang, rentang dapat dikorelasikan dengan benar ke dalam satu pelacakan.

Untuk melakukannya, aplikasi perlu mengumpulkan dan menyebarkan header yang sesuai dari permintaan masuk ke permintaan keluar. Konfigurasi pelacakan Cloud Service Mesh Stackdriver akan menerima salah satu format header berikut, dan akan menyebarkan semua format berikut:

• B3 (x-b3-traceid, x-b3-spanid, x-b3parentspanid, x-b3-sampled, x-b3-flags)
• TraceContext W3C (traceparent)
• Cloud Trace Google (x-cloud-trace-context)
• TraceBin gRPC (grpc-trace-bin)

Artinya, aplikasi Anda dapat menggunakan salah satu format tersebut untuk menyebarkan konteks pelacakan dan pelacakan akan dibuat serta ditetapkan ke Stackdriver dengan tepat.

Contoh

Berikut adalah contoh permintaan HTTP-Get dengan header traceparent dalam permintaan asli. Perhatikan header konteks pelacakan tambahan yang ditambahkan oleh proxy.

$ kubectl exec -it sleep-557747455f-n6flv -- curl "httpbin:8000/anything?freeform=" -H "accept: application/json" -H "Traceparent: 00-7543d15e09e5d61801d4f74cde1269b8-604ef051d35c5b3f-01" -vv
*   Trying 10.12.3.52:8000...
* Connected to httpbin (10.12.3.52) port 8000 (#0)
> GET /anything?freeform= HTTP/1.1
> Host: httpbin:8000
> User-Agent: curl/7.80.0-DEV
> accept: application/json
> Traceparent: 00-7543d15e09e5d61801d4f74cde1269b8-604ef051d35c5b3f-01
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< server: envoy
< date: Wed, 10 Nov 2021 20:36:04 GMT
< content-type: application/json
< content-length: 1032
< access-control-allow-origin: *
< access-control-allow-credentials: true
< x-envoy-upstream-service-time: 5
<
{
  "args": {
    "freeform": ""
  },
  "data": "",
  "files": {},
  "form": {},
  "headers": {
    "Accept": "application/json",
    "Grpc-Trace-Bin": "AAB1Q9FeCeXWGAHU90zeEmm4AaDHmGRtdM7wAgE",
    "Host": "httpbin:8000",
    "Traceparent": "00-7543d15e09e5d61801d4f74cde1269b8-a0c798646d74cef0-01",
    "User-Agent": "curl/7.80.0-DEV",
    "X-B3-Sampled": "1",
    "X-B3-Spanid": "a0c798646d74cef0",
    "X-B3-Traceid": "7543d15e09e5d61801d4f74cde1269b8",
    "X-Cloud-Trace-Context": "7543d15e09e5d61801d4f74cde1269b8/11585396123534413552;o=1",
    "X-Envoy-Attempt-Count": "1",
    "X-Forwarded-Client-Cert": "<REDACTED>"
  },
  "json": null,
  "method": "GET",
  "origin": "127.0.0.6",
  "url": "http://httpbin:8000/anything?freeform="
}

Perhatikan bahwa dalam kumpulan header permintaan yang ditampilkan, kumpulan lengkap header konteks pelacakan ada.

Untuk mengetahui contoh lainnya tentang penyebaran header, lihat Penerapan konteks pelacakan.

Membuat pelacakan dari klien dengan ID kustom

Untuk membuat pelacakan dari klien dengan ID kustom, gunakan perintah curl untuk membuat permintaan dengan klien eksternal dan memaksanya menampilkan pelacakan. Contoh:

curl $URL --header "x-client-trace-id: 105445aa7843bc8bf206b12000100000"

Untuk mengetahui informasi selengkapnya tentang x-client-trace-id, lihat dokumentasi Envoy.

Catatan: Jika Anda menguji container sidecar Cloud Service Mesh yang mengirim data Cloud Trace menggunakan demo microservices Google, pastikan Anda menonaktifkan fungsi Cloud Trace bawaan. Demo microservices dapat mengirim data Cloud Trace tanpa Istio. Jika fungsi ini tidak dinonaktifkan, pelacakan akan diduplikasi karena container aplikasi dan container sidecar akan mengirim pelacakan. Ada beberapa DISABLE_TRACING variabel yang dapat dikonfigurasi dalam file rilis demo microservices.

Mengakses pelacakan

Melihat contoh pelacakan untuk layanan

Untuk melihat contoh pelacakan untuk layanan di aplikasi Anda, ikuti langkah-langkah berikut:

1. Buka halaman Cloud Service Mesh di Google Cloud konsol.

   Buka halaman Cloud Service Mesh

2. Di bagian Services, pilih nama Layanan yang ingin Anda periksa.

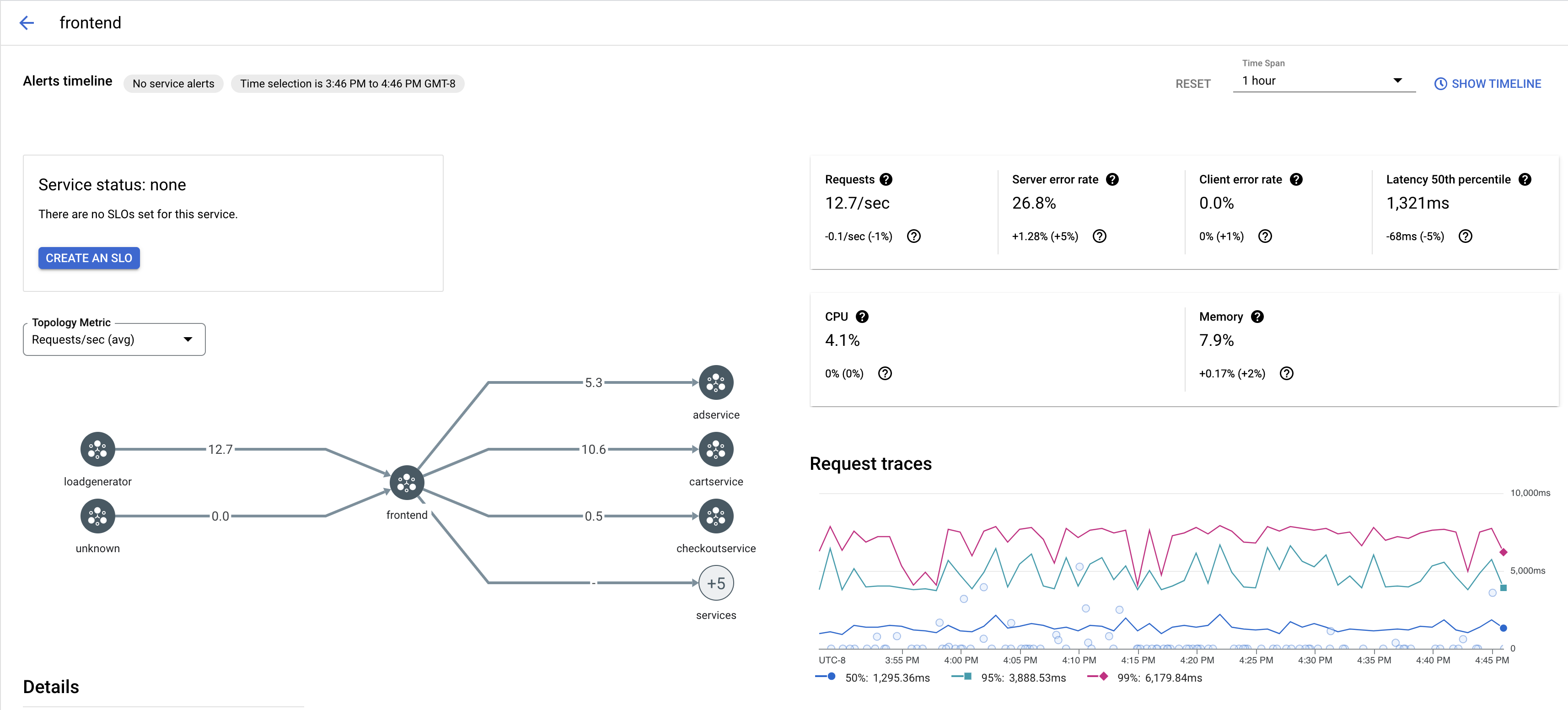

   Screenshot berikut menunjukkan contoh Layanan frontend.



3. Di bagian Request traces, klik pelacakan mana pun untuk melihat informasi selengkapnya.

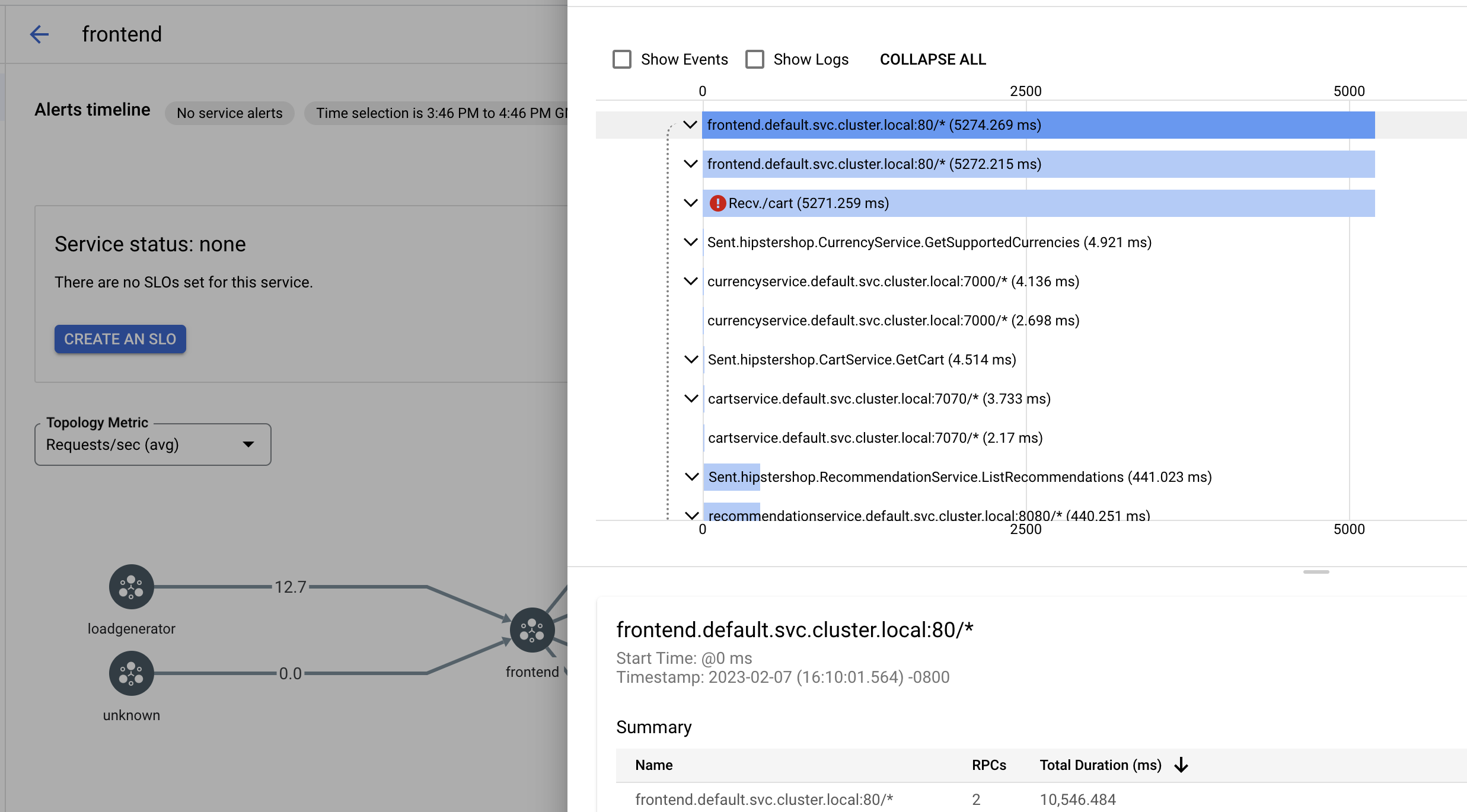

   Screenshot berikut menunjukkan contoh subpanel permintaan pelacakan.



Melihat semua pelacakan

Untuk melihat semua pelacakan untuk Layanan, ikuti langkah-langkah berikut:

1. Buka halaman Cloud Service Mesh di Google Cloud konsol.

   Buka halaman Cloud Service Mesh

2. Di bagian Services, pilih nama Layanan yang ingin Anda periksa.

3. Buka halaman Metrics.

4. Tentukan rentang waktu dari menu dropdown Time Span atau tetapkan rentang kustom dengan linimasa.

5. Klik View traces.

Pelacakan untuk layanan di Cloud Service Mesh berisi informasi berikut:

• Latensi permintaan di berbagai layanan dalam mesh.
• Properti permintaan HTTP, termasuk ID, URL, ukuran, latensi, dan protokol.
• Nama layanan, namespace, dan ID mesh sebagai bagian dari label istio.canonical_service, istio.namespace, dan istio.mesh_id.
