在自訂資訊主頁上顯示指標資料

本文說明如何在自訂資訊主頁上顯示指標資料。折線圖會顯示一段時間內的指標資料值。 不過，您也可以使用表格或其他視覺化方式，顯示指標資料的最新值。您可以顯示具有數值或分配值的指標資料，包括使用者定義的指標和記錄指標。

如要顯示其他類型的資料，請參閱下列文件：

如要瞭解如何使用 Cloud Monitoring API 設定自訂資訊主頁，請參閱「使用 API 管理資訊主頁」。

這項功能僅支援 Google Cloud 專案。 如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。

指標資料的視覺化

如要顯示一段時間內的資料，請使用「圖表」。共有四種樣式可供選擇：

  • 折線圖
  • 堆疊區域圖
  • 堆疊長條圖
  • 熱視圖

折線圖是預設的視覺化圖表，適用於大多數指標資料。 如果圖表中的指標資料不常取樣 (例如配額指標)，就適合使用堆疊長條圖。如果指標資料的值類型是分布，請使用熱視圖。

如要只顯示最新值，請使用下列其中一種樣式：

  • 表格會顯示標籤，可限制資料列數量，並根據值為儲存格加上顏色。
  • 量表和計分卡會根據值與一組門檻的比較結果，顯示綠色、琥珀色或紅色指標。
  • 直方圖會顯示多個時間序列最新值的相對頻率。
  • 圓餅圖會顯示每個時間序列的最新值，以所有值的總和為分母。
  • 樹狀圖會以一系列巢狀矩形顯示分組資料的最新值，矩形的顏色與值成正比。

設定小工具後，您可以變更其視覺化效果。

事前準備

在要建立及管理資訊主頁的 Google Cloud 專案中，完成下列步驟：

在資訊主頁上顯示指標資料

如要在資訊主頁上顯示指標資料，請完成下列步驟：

  1. 開啟資訊主頁並新增小工具
  2. 選取要顯示的指標類型
  3. 儲存變更

您可能想變更圖表的外觀、顯示指標比例，或是進行其他變更。如要瞭解可用選項，請參閱本文件的「進階設定選項」一節。

開啟資訊主頁並新增小工具

如要在自訂資訊主頁上顯示指標資料，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。

  3. 執行下列其中一個步驟：

    • 如要建立新的資訊主頁，請選取「建立資訊主頁」。
    • 如要更新現有的資訊主頁，請在所有資訊主頁的清單中找出所需資訊主頁，然後選取其名稱。

  4. 按一下工具列中的「新增小工具」。

  5. 在「新增小工具」對話方塊中，選取小工具。

    • 如要新增折線圖，請選取「指標」。
    • 如要新增其他圖表，請從小工具庫中選取。

    你可以使用小工具選項變更視覺化樣式。

選取要顯示的指標類型

在這個步驟中，您會設定查詢。查詢會定義小工具顯示的資料。

  1. 選取要查看的時間序列資料：

    1. 在「指標」元素中，展開「選取指標」選單。

      「選取指標」選單包含可協助您尋找可用指標類型的功能：

      • 如要尋找特定指標類型，請使用 篩選列。舉例來說，如果您輸入 util，選單就只會顯示包含 util 的項目。如果項目通過不區分大小寫的「包含」測試，就會顯示在清單中。
      • 如要顯示所有指標類型 (包括沒有資料的指標)，請按一下「有效」。根據預設，選單只會顯示含有資料的指標類型。

      舉例來說，您可以選擇下列項目：

      1. 在「Active resources」(有效資源) 選單中，選取「VM instance」(VM 執行個體)。
      2. 在「使用中的指標類別」選單中，選取「uptime_check」。
      3. 在「有效指標」選單中，選取「要求延遲」。
      4. 按一下「套用」。
    2. 選用：如要指定要顯示的部分資料，請在「Filter」(篩選器)元素中選取「Add Filter」(新增篩選器)，然後完成對話方塊。舉例來說，您可以套用篩選器，查看單一區域的資料。你可以新增多個篩選器。詳情請參閱「篩選圖表資料」。

    詳情請參閱「選取要繪製成圖表的資料」。

  2. 合併及對齊時間序列：

    • 如要顯示每個時間序列，請在「Aggregation」(匯總) 元素中，將第一個選單設為「Unaggregated」(未匯總)，第二個選單設為「None」(無)。
    • 如要合併時間序列，請在「Aggregation」元素中執行下列操作：

      1. 展開第一個選單，然後選取函式。

        圖表會重新整理，並顯示單一時間序列。舉例來說，如果選取「平均值」，顯示的時間序列就是所有時間序列的平均值。

      2. 如要合併具有相同標籤值的時間序列，請展開第二個選單，然後選取一或多個標籤。

        圖表會重新整理，並顯示每個不重複標籤值組合的時間序列。舉例來說，如要顯示每個區域的時間序列，請將第二個選單設為「zone」。

        如果將第二個選單設為「無」，圖表會顯示一個時間序列。

    • 選用：如要設定資料點之間的間距，請按一下 「新增查詢元素」，選取「最小間隔」， 然後輸入值。

    如要進一步瞭解分組和對齊方式，請參閱「選擇圖表資料的顯示方式」。

  3. 選用：如要只顯示值最高或最低的時間序列，請使用「排序和限制」元素。

PromQL

  1. 在查詢建立工具窗格的工具列中，選取名稱為 「PromQL」PromQL的按鈕。

  2. 在查詢編輯器中輸入查詢。舉例來說，如要繪製 Google Cloud 專案中 VM 執行個體的平均 CPU 使用率圖表，請使用下列查詢：

    avg(compute_googleapis_com:instance_cpu_utilization)

    如要進一步瞭解如何使用 PromQL，請參閱「在 Cloud Monitoring 中使用 PromQL」。

監控篩選器

  1. 在「指標」元素中，依序點選「 說明」和「直接篩選模式」。

    系統會刪除「指標」和「篩選器」元素，並建立「篩選器」元素，供您輸入文字。

    如果您在切換至「直接篩選器模式」前選取了資源類型、指標或篩選器，這些設定就會顯示在「篩選器」元素的欄位中。

  2. 在「Filters」(篩選條件) 元素的欄位中輸入 Monitoring 篩選條件。

  3. 合併及對齊時間序列：

    • 如要顯示每個時間序列，請在「Aggregation」(匯總) 元素中，將第一個選單設為「Unaggregated」(未匯總)，第二個選單設為「None」(無)。
    • 如要合併時間序列，請在「Aggregation」元素中執行下列操作：

      1. 展開第一個選單，然後選取函式。

        圖表會重新整理，並顯示單一時間序列。舉例來說，如果選取「平均值」，顯示的時間序列就是所有時間序列的平均值。

      2. 如要合併具有相同標籤值的時間序列，請展開第二個選單，然後選取一或多個標籤。

        圖表會重新整理，並顯示每個不重複標籤值組合的時間序列。舉例來說，如要顯示每個區域的時間序列，請將第二個選單設為「zone」。

        如果將第二個選單設為「無」，圖表會顯示一個時間序列。

    • 選用：如要設定資料點之間的間距，請按一下 「新增查詢元素」，選取「最小間隔」， 然後輸入值。

    如要進一步瞭解分組和對齊方式，請參閱「選擇圖表資料的顯示方式」。

儲存變更

選取要顯示的指標類型後，您可以儲存變更、變更預設設定，或設定小工具專屬的欄位。設定小工具專屬欄位時，本文件的下列章節或許能幫上忙：

確認圖表符合需求後，請儲存變更，然後更新資訊主頁。

  1. 如要將變更套用至資訊主頁，請在工具列中按一下「套用」。如要捨棄變更，請按一下「取消」。
  2. 如要儲存修改後的資訊主頁，請點按工具列中的「儲存」。

儲存小工具後，你可以編輯小工具並修改任何設定。例如變更視覺化樣式。

進階設定選項

本節說明可用的自訂小工具選項：

變更視覺呈現

如要顯示指標資料的最新值，而非一段時間內的資料，請使用下列其中一種視覺化方式：

如要修改小工具的視覺化效果，請在「顯示」窗格中，選取「小工具類型」，然後從選單中進行選取。

「小工具類型」選單會列出所有可顯示相同資料類型的小工具，但部分小工具可能未啟用。 舉例來說，假設折線圖顯示多個時間序列。「小工具類型」選單顯示，大多數的圖表類型都列為「相容」。舉例來說，您隨時可以從折線圖切換為表格。 不過，下列類型的小工具無法使用：

  • 由於熱視圖小工具只能顯示分布值資料，因此已停用。
  • 記錄檔面板不會列出，因為記錄檔面板無法顯示指標資料。

設定外觀

選用：如要變更圖表或表格顯示所選資料的方式，請使用「顯示」窗格中的選項：

設定瀏覽權限

根據預設，資訊主頁會顯示小工具。如果您定義變數，則只有在變數具有特定值時，才能顯示小工具。詳情請參閱「設定小工具的顯示狀態」。

設定時間範圍

資訊主頁工具列顯示的時間範圍設定會套用至資訊主頁上的每個小工具，但下列情況除外：

  • 查詢指定時間範圍的小工具。
  • 已調整時間範圍覆寫設定的小工具。這項覆寫功能適用於大多數圖表。不過，這項功能不適用於顯示由警告政策監控資料的圖表，也不適用於表格等非圖表小工具類型。

如果希望圖表顯示的時間範圍比其他資訊主頁小工具長或短，請設定圖表的時間範圍覆寫。舉例來說，請參考下列應用實例：

  • 資訊主頁會顯示配額指標 (每天 1 個樣本)，以及每 60 秒取樣一次的指標資料。配額指標圖表的時間範圍至少要有一天的時間，最長可能是一週。不過，這個時間範圍太長，無法查看每 60 秒取樣一次的指標尖峰或低谷。

  • 您想查看指標的趨勢和目前測量結果。 因此，您要將兩張圖表新增至資訊主頁。您將其中一個圖表的覆寫時間範圍設為八天，比一週稍長。另一個圖表則會顯示一小時的資料，也就是資訊主頁的時間範圍設定。

如要設定圖表覆寫資訊主頁設定，請在「顯示」窗格中展開「時間範圍覆寫」欄位，然後完成對話方塊。您可以輸入相對時間範圍或絕對時間範圍。

顯示多種指標類型

您可以設定圖表和表格，顯示多種指標類型。如果是表格，Cloud Monitoring 會盡可能在同一列顯示兩種指標類型的值。詳情請參閱「資料表如何合併多種指標類型的資料」。

  1. 選取「新增查詢」。新增查詢。舉例來說，可能會新增標籤為 B 的查詢。
  2. 在新查詢的「指標」元素中，選取資源類型和指標類型。您也可以新增篩選條件、合併時間序列，以及排序和限制顯示的時間序列數量。

下圖顯示繪製兩種指標類型時的 Metrics Explorer 畫面：

Metrics Explorer 範例，顯示兩種指標類型。

PromQL

不支援。

監控篩選器

不支援。

顯示指標類型比例

如果 Google Cloud 未以您偏好的形式提供指標資料，您可能會想繪製指標比率圖表。

  1. 設定圖表，顯示兩種指標類型，這兩種指標類型必須具有相同的指標種類。舉例來說，兩者都是 GAUGE 指標。
  2. 確認這兩種指標類型的「最短間隔」欄位值相同。如要存取這個欄位，請按一下「新增查詢元素」，然後選取「最小間隔」。

  3. 更新匯總欄位。

    建議分母指標類型的標籤與分子指標類型的值相符。舉例來說，您可以為分子和分母選取 zone 標籤。

    您不一定要為這兩種指標類型使用相同的標籤組，但只能選取這兩種指標類型共用的標籤。

  4. 在查詢窗格的工具列中，選取「建立比率」，然後完成對話方塊。

    建立比率後，系統會顯示三項查詢：

    • A/B 比率：識別比率查詢。
    • A 可識別分子的查詢。
    • B 可識別分母的查詢。

    以下範例說明如何比較每個區域寫入磁碟的位元組總數，與寫入磁碟的位元組總數：

    指標比率範例。

  5. 選用步驟：如要切換分子和分母指標，請在「比率」元素中展開選單，然後選取所需項目。

PromQL

  1. 在查詢建立工具窗格的工具列中，選取名稱為 「PromQL」PromQL的按鈕。

  2. 在查詢編輯器中輸入查詢。舉例來說，如要繪製 my_summary_latency_seconds 指標平均延遲時間的比率圖表，請使用下列查詢：

    sum without (instance)(rate(my_summary_latency_seconds_sum[5m])) /
sum without (instance)(rate(my_summary_latency_seconds_count[5m]))

    如要進一步瞭解如何使用 PromQL，請參閱「在 Cloud Monitoring 中使用 PromQL」。

監控篩選器

不支援。

設定資料表

如要以表格形式查看最新資料，請新增表格。 表格可以顯示數值資料，舉例來說，這些圖表可以顯示一或多個指標類型，或是分布值指標的百分位數。

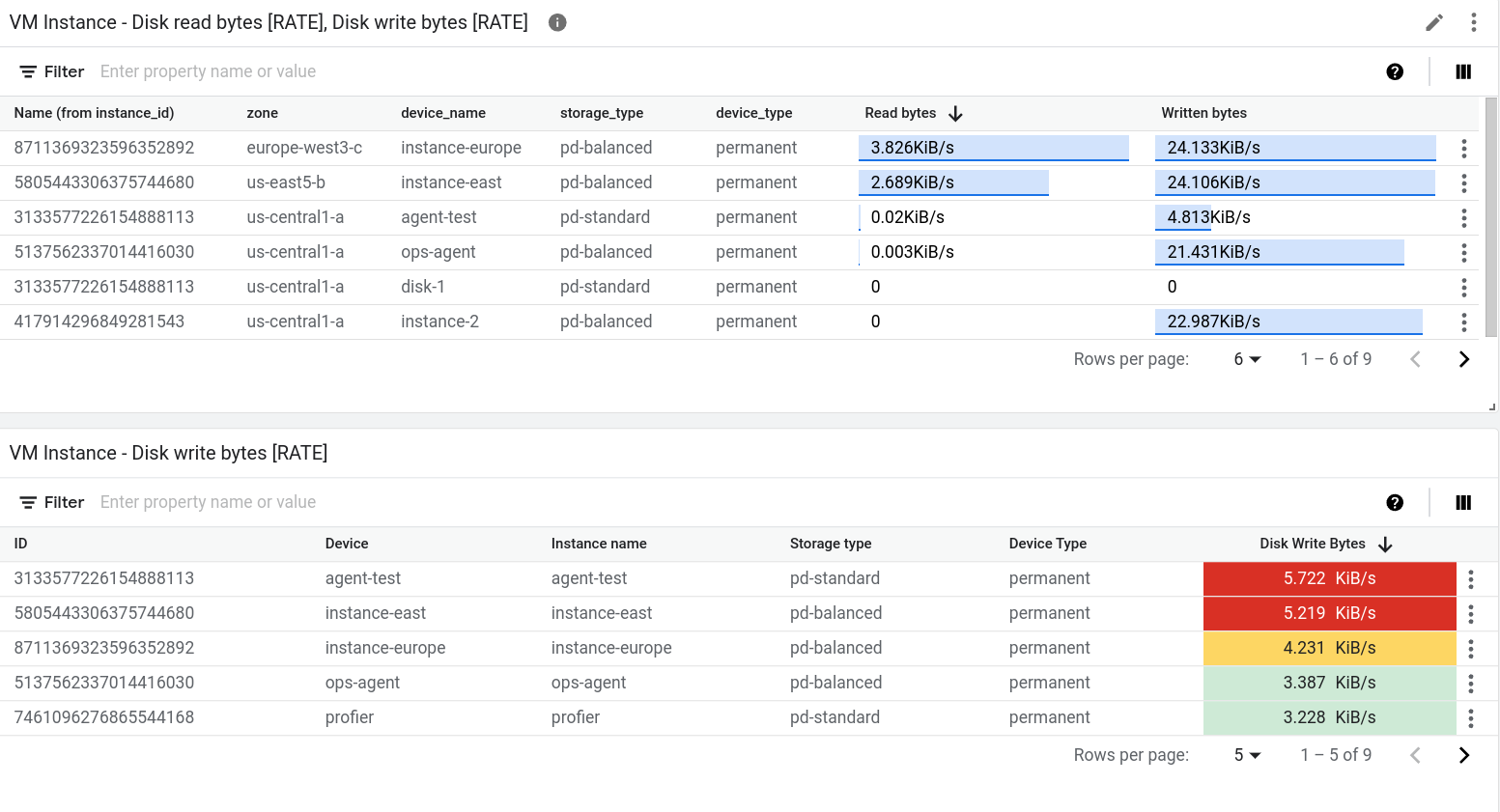

下方的螢幕截圖顯示兩個表格。第一個表格會顯示兩種指標類型：從執行個體讀取的位元組數，以及寫入執行個體的位元組數。系統會顯示匯總值和參考長條。第二個表格顯示某個指標類型的最新值，且值欄已設定為根據值與門檻的比較結果，以顏色編碼儲存格：

顯示兩種指標類型的表格範例。

有兩種小工具會以表格形式顯示資料：熱門清單小工具和表格小工具。這兩個小工具的主要差異在於，「熱門清單」小工具會排序資料列的順序，並顯示值，以及與可能值範圍相比的值的視覺指標。由於「熱門清單」小工具會以視覺化方式呈現值，因此您無法根據值與門檻的比較結果，為儲存格加上顏色編碼。

如要將表格新增至資訊主頁，請按照下列步驟操作：

  1. 開啟資訊主頁並新增小工具。
  2. 在小工具選單中，選取「表格」或「熱門清單」。

  3. 選取要顯示的指標類型。

    表格中的每一列都對應一個時間序列。其中一個資料表欄會顯示數值，可能是最新值或匯總值。其他資料欄則會顯示時間序列中的標籤。

  4. 選用：選取其他指標類型。

    如果表格顯示多種指標類型，系統會盡可能在同一列顯示所有指標類型的資料。詳情請參閱「瞭解顯示多種指標類型的表格」。

  5. 設定資料表：

您也可以使用 Cloud Monitoring API，在資訊主頁中新增表格小工具。詳情請參閱「含有 TimeSeriesTable 小工具的資訊主頁」。

顯示最新值或匯總值

根據預設，表格會顯示最新值。不過，表格可以顯示針對資訊主頁所選時間範圍計算的值。

如要選取最新值或匯總值，請使用「值選項」欄位。

如果顯示匯總值，系統會針對每個時間序列，使用校正函式合併資訊主頁所選時間範圍內的資料。校正函式是匯總選項之一，預設不會顯示。如要查看對齊函式，請展開「Aggregation」元素，然後在第一個元素中選取「Configure aligner」。選取後，「Aggregation」(匯總) 元素會替換為「Grouping」(分組) 元素，以及名為「Alignment function」(對齊函式) 的選單。

選取要顯示的資料欄

根據預設，表格中的一欄會顯示數值。所有其他資料欄都對應至時間序列中的標籤。如果是以標籤為準的資料欄，資料欄名稱會衍生自標籤。

如要設定表格顯示的資料欄，請展開「顯示的資料欄」選單並進行選取。

設定資料欄格式

  • 如要設定個別資料欄，請在「Columns」元素中展開「Override column」選單，選取要修改的資料欄，然後執行下列任一操作：

    • 如要設定資料欄名稱，請使用「顯示名稱」欄位。
    • 如要設定資料欄中的資料對齊方式，請使用「靠左對齊」、「置中對齊」 和「靠右對齊」 按鈕。
    • 如要根據數值與門檻的比較結果，為儲存格設定顏色代碼，請設定警告和危險門檻。
    • 如果您編寫 PromQL 查詢，請使用「單位」選單設定資料顯示的單位。使用選單選項設定查詢時，系統會自動設定單位。

顯示參考值

表格可以只顯示一個值，也可以顯示相對於值範圍的值。選取範圍選項後，系統會顯示值和藍色長條，長條長度與顯示的值成正比。

如要設定是否顯示參照值，請使用「指標檢視畫面」元素。

排序及篩選

您可以變更表格顯示的資料列順序，也可以篩選表格內容，只顯示特定資料列。這些設定不會保留，離開資訊主頁頁面或重新載入資訊主頁時，系統會捨棄您套用的排序和篩選選項。

你可以選擇下列排序和篩選選項：

  • 如要按照某個欄排序表格資料，請按一下欄標題。

  • 如要變更表格欄，請按一下 「查看欄」， 進行修改，然後按一下「確定」。

  • 如要只列出特定資料列，請新增一或多個篩選條件。你可以新增多個篩選器。如果未在兩個篩選器之間指定 OR 運算子，系統會以邏輯 AND 結合這些篩選器。

    如要新增篩選器，請按一下 Enter property name or value，從選單中選取屬性，然後輸入值或從值選單中選取。舉例來說，如果您依 Name 屬性篩選，並輸入 demo 值，則表格只會列出 Name 欄位包含 demo 值的資料列。

瞭解顯示多種指標類型的表格

如果表格查詢多種指標類型，則 Google Cloud 控制台會檢查附加至兩種指標類型匯總資料的標籤，然後執行合併作業。如果兩個查詢共用的標籤可讓監控功能判斷出不重複的資料列 ID，則表格中的單一資料列會顯示每個查詢的最新值。否則，每個時間序列都會自成一列。

舉例來說，假設表格查詢兩種不同的指標類型，我們將這些查詢分別稱為 A 和 B。以下說明如何合併查詢結果：

  • 如果兩個查詢的結果具有相同的標籤集，則一律可成功合併。每列都包含每個查詢的最新值。 如果查詢未傳回特定標籤組合的值，表格儲存格就會空白。

    舉例來說，假設兩個查詢都包含 zone 標籤。表格中，查詢 A 和查詢 B 回報的每個區域都會自成一列。不過，如果查詢 A 傳回的時序區域為 us-central1-a，但查詢 B 未傳回具有這個值的時序，則查詢 B 的最新值會顯示為空白儲存格。

  • 如果某項查詢結果的標籤是另一項查詢結果標籤的子集，系統就會合併結果。

    舉例來說，假設兩個查詢的結果都包含 location 和 cluster_name 的標籤，但查詢 A 的結果也包含 memory_type 的標籤。在這種情況下，每個資料列都對應至一個時間序列，且三個標籤的值都不重複。

    在任何資料列中，查詢 B 顯示的值是符合兩個常見標籤 (location 和 cluster_name) 的時間序列值，第三個標籤則會遭到忽略。

  • 如果兩個查詢的結果沒有共用任何標籤，或是共用部分標籤，但不足以形成不重複的資料列 ID，就無法合併結果。資料表會針對查詢 A 或查詢 B 傳回的每個時間序列列出一個資料列，且部分資料表儲存格為空白。

    舉例來說，假設查詢 A 的標籤為 location 和 memory_type，而查詢 B 的標籤為 location 和 cluster_name。即使 location 標籤很常見，但仍不足以建立不重複的資料列 ID。

    如下一節所述，您或許可以解決合併失敗的問題。

如何解決合併失敗問題

繪製多個指標的圖表時，如果指標針對相同欄位使用不同的標籤名稱，就可能會發生合併失敗的情況。如要解決這項失敗問題，其中一種方法是將其中一個查詢轉換為 PromQL，然後使用 label_replace() 函式轉換其中一個指標類型使用的標籤名稱，使其與另一個指標類型相符。

舉例來說，假設資料表設定了兩個查詢：

  • A：查詢Prometheus/kube_pod_container_status_ready/gauge指標類型。匯總選項設為在依 cluster 標籤將資料分組後，加總時間序列。

  • B：查詢kubernetes.io/container/memory/request_bytes指標類型。匯總選項設為在依 cluster_name 標籤將資料分組後，加總時間序列。

由於查詢 A 和查詢 B 的標籤不同，因此表格無法合併結果。

如要解決失敗問題，請將查詢 A 轉換為 PromQL，並將 cluster 替換為 cluster_name。下列範例說明修改後的查詢：

sum by (cluster_name)(
    label_replace(
        avg_over_time(kube_pod_container_status_ready[${__interval}]),
        "cluster_name", "$1", "cluster", "(.*)"
    )
)

異動後，這兩個查詢會產生相同的標籤集。 因此，表格中的每一列都會列出叢集名稱、查詢 A 的值和查詢 B 的值。

如要瞭解如何使用 PromQL，請參閱「在 Cloud Monitoring 中使用 PromQL」。

設定量表和計分卡

如要查看與一組以顏色編碼的門檻相比，最近一次的測量結果，請新增儀表板或評分表。指標只會顯示最新的測量結果，而評量表還會顯示最近的測量記錄。這些小工具的背景顏色也會以不同顏色標示。如果最新值在預期範圍內，小工具顏色為白色。如果值在警告範圍內，小工具會變成琥珀色。同樣地，當值處於危險範圍時，小工具會變成紅色。

這些小工具可以顯示多個量表或評量表。舉例來說，下圖顯示一個包含三個儀表的儀表小工具：

量表範例。

小工具顯示的指標數量取決於匯總設定。在這個範例中，匯總設定會產生三個時間序列，因此會顯示三個指標。您可以在小工具層級定義閾值，因此這些閾值會套用至每個時間序列。在本例中，一個計量表為紅色，一個為琥珀色，第三個則為綠色。

本節的其餘資訊適用於Google Cloud 控制台。如要瞭解如何使用 Cloud Monitoring API，請參閱「Dashboard with a basic Scorecard」。

如要在資訊主頁中新增量表或評量表，請按照下列步驟操作：

  1. 開啟資訊主頁並新增小工具。

  2. 在小工具選單中，選取「取樣」或「評量表」。

  3. 選取要顯示的指標類型。

  4. 在「顯示」窗格中設定小工具：

    1. 如果是量表小工具，請按一下「量表範圍」，然後設定最小值和最大值。如果儀表板顯示百分比，請將這些值分別設為 0 和 1。

    2. 按一下「量表閾值」， 然後設定警告和危險閾值。系統不會使用空白的門檻欄位。

      先前顯示的量表已設定兩個門檻。值高於 0.9 即為危險範圍。如果值高於 0.7 但未進入危險範圍，則屬於警告範圍。

    3. 如果是計分卡，請按一下「火花線圖檢視畫面」，然後展開選項選單，並選取顯示樣式。

  5. 如要將變更套用至資訊主頁，請在工具列中按一下「套用」。如要捨棄變更，請按一下「取消」。

  6. 如要儲存修改後的資訊主頁，請點按工具列中的「儲存」。

設定直方圖、圓餅圖和樹狀圖

本節說明如何設定以圖形形式顯示最新指標值的資訊主頁小工具。

設定直方圖

直方圖會提供多個時間序列最新值的相對頻率資訊。也就是說，x 軸會依據「資料桶」建立索引，每個資料桶都對應到一個值範圍。Y 軸指定「計數」，也就是值位於該區間範圍內的樣本數。

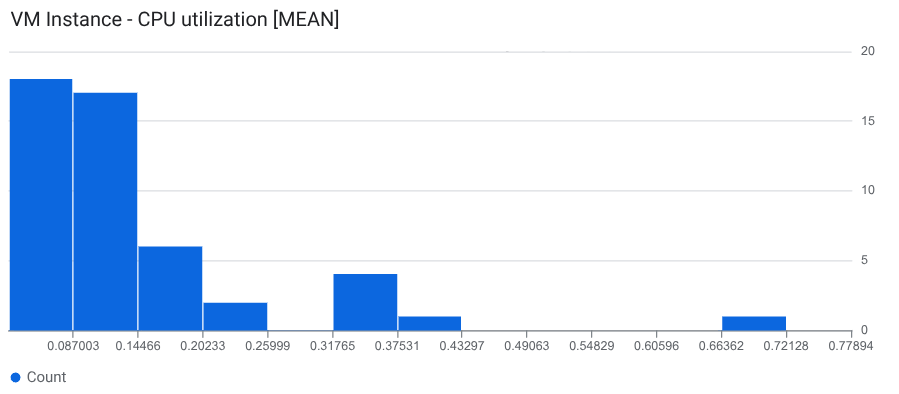

下列螢幕截圖顯示直方圖小工具：

**直方圖** 小工具的範例。

這個範例顯示約 50 個時間序列的最新值。大多數時間序列的最新值為 0.145 或更低。

如要在資訊主頁中新增直方圖，請按照下列步驟操作：

  1. 開啟資訊主頁並新增小工具。
  2. 在小工具選單中選取「直方圖」。

  3. 選取要顯示的指標類型。

    系統會顯示直方圖，並採用預設的資料區間設定。

  4. 選用：更新垃圾桶設定：

    • 如要設定特徵分塊的數量或大小，請選取「直方圖特徵分塊」，然後進行選取。

      • 如要指定容器數量，請選取「數量」，然後輸入值。建議輸入的值至少為 5，但不超過 50。不過，這項功能最多支援 1000 個資料夾。

      • 如要指定每個資料夾的大小，請選取「大小」，然後輸入值。

    • 如要指定 X 軸的最小值和最大值，請選取「X 軸範圍」並完成對話方塊。

    • 如要在 Y 軸上指定線性或對數比例，請選取「Y 軸比例」並完成對話方塊。

  5. 依序選取「套用」和「儲存」。

您也可以使用 Cloud Monitoring API，在資訊主頁中新增直方圖小工具。詳情請參閱「含有 Histogram 小工具的資訊主頁」。

設定圓餅圖

如要以分數形式查看最新資料，請新增圓餅圖。 與表格一樣，圓餅圖可以顯示任何具有數值的指標類型，並顯示分布值指標的百分位數。每個時間序列都會在圓餅圖中貢獻一個切片。

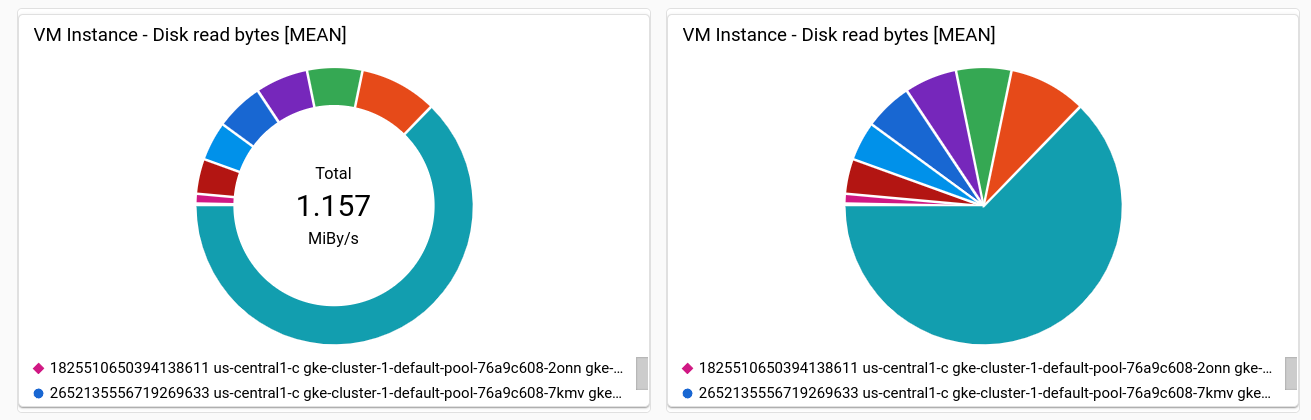

以下螢幕截圖顯示的資訊主頁，使用兩種不同的「圓餅圖」小工具設定，顯示虛擬機器執行個體的 CPU 使用率：

**PieChart** 小工具範例。

如要瞭解如何在資訊主頁中新增圓餅圖，請完成下列步驟：

  1. 開啟資訊主頁並新增小工具。

  2. 在小工具選單中，選取「圓餅圖」。

    如要顯示總值，請將「圖表類型」欄位設為「甜甜圈」。

  3. 選取要顯示的指標類型。

如要瞭解如何使用 API 設定圓餅圖，請參閱含有 PieChart 小工具的資訊主頁。

設定樹狀圖

如要以巢狀矩形序列的形式查看最新資料，其中每個矩形對應一組不重複的標籤值，請新增樹狀圖。假設您已依 zone 標籤匯總要繪製圖表的資料。 如果將小工具類型設為樹狀圖，樹狀圖中的每個矩形都會對應一個區域。矩形的顏色飽和度與代表的值成正比。

以下螢幕截圖顯示樹狀圖小工具，其中時間序列會依 zone 和 storage_type 匯總：

**樹狀圖** 小工具範例。

在螢幕截圖中，一個矩形顯示工具提示。

如要設定樹狀圖，請按照下列步驟操作：

  1. 開啟資訊主頁並新增小工具。
  2. 在小工具選單中選取「樹狀圖」。
  3. 選取要顯示的指標類型。
  4. 如果「匯總」元素顯示「未匯總」，請使用選單選取匯總函式。例如選取「平均值」Mean或「最大值」Max。
  5. 在「Aggregation」元素的第二個欄位中，選取至少一個標籤。
  6. 如要將變更套用至資訊主頁，請在工具列中按一下「套用」。如要捨棄變更，請按一下「取消」。
  7. 如要儲存修改後的資訊主頁，請點按工具列中的「儲存」。

如要瞭解如何使用 API 設定樹狀圖，請參閱含有 Treemap 小工具的資訊主頁。

後續步驟

您也可以在自訂資訊主頁中新增下列小工具：

如要瞭解如何探索圖表資料及篩選資訊主頁，請參閱下列文件：
