הגדרת אפשרויות התצוגה של התרשים

במאמר הזה מוסבר איך מגדירים את אפשרויות התצוגה של תרשים. אפשר לבצע את הפעולות הבאות:

התכונה הזו נתמכת רק בפרויקטים של Google Cloud . בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.

כשבודקים בעיה, אפשר להשתמש בתכונת הפירוט של Metrics Explorer כדי לברר אם סוגים או מיקומים ספציפיים של משאבים הם הגורם לבעיה. ב-Metrics Explorer אפשר לפצל תרשים לסדרת משבצות, שבכל אחת מהן מוצגים נתונים של סדרת זמנים עבור מפתח תווית ספציפי. התצוגה הזו עוזרת לכם לזהות עליות חדות, ירידות או מגמות שהצבירה עלולה להסתיר. מידע נוסף זמין במאמר פירוט תרשים לפי תוויות.

הגדרת טווח הזמן של תרשים

תרשים יכול להציג נתונים לתקופות שנעות בין דקה אחת לשישה שבועות. אם לא מגדירים במפורש את תקופת התצוגה של התרשים, המערכת משתמשת בתקופת התצוגה של רכיב האב שלו, שהוא או הכלי'Metrics Explorer' או לוח בקרה בהתאמה אישית.

אפשר להגדיר שינוי של טווח הזמן בתרשים כשרוצים שהתרשים יציג נתונים בטווח זמן ארוך או קצר יותר ממה שמתאים לווידג'טים אחרים בלוח הבקרה. לדוגמה, כדאי להשתמש בהגדרה הזו במקרים הבאים:

  • מרכז בקרה מציג מדד מכסה עם דגימה אחת ליום ונתוני מדדים שנדגמים כל 60 שניות. בתרשים של מדדי המכסה צריך להגדיר טווח זמן של יום אחד לפחות, ואולי אפילו שבוע. עם זאת, טווח הזמן הזה ארוך מדי כדי לראות שיאים או שפל במדדים שנדגמים כל 60 שניות.

  • אתם רוצים לראות את המגמות ואת המדידות הנוכחיות של מדד מסוים. לכן, מוסיפים שני תרשימים ללוח הבקרה. בתרשים אחד, הגדרתם את חלון הזמן ל-8 ימים, קצת יותר משבוע. בתרשים השני מוצגים נתונים משעה אחת, בהתאם להגדרת טווח הזמן של מרכז הבקרה.

שינוי טווח הזמן בתרשים יכול להוביל לשינוי בסדרת הזמנים. מידע נוסף מופיע במאמר התאמה: רגולריזציה בתוך סדרות.

הגדרת טווח הזמן שמוצג כברירת מחדל

תרשימים במרכזי בקרה

טווח הזמן שמוגדר כברירת מחדל חל על כל הווידג'טים בלוח הבקרה, חוץ מאלה שמוגדר להם טווח זמן אחר ומאלה שהשאילתה שלהם כוללת טווח זמן ספציפי.

כדי להגדיר את טווח הזמן שיוצג כברירת מחדל במרכז הבקרה, מבצעים את הפעולות הבאות:

  1. במסוף Google Cloud , עוברים לדף  Dashboards:

    מעבר אל מרכזי בקרה

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים לוח בקרה מותאם אישית.
  4. עוברים לסרגל הכלים ומשתמשים בבורר טווח התאריכים.

Metrics Explorer

  1. נכנסים לדף  Metrics explorer במסוף Google Cloud :

    כניסה אל Metrics Explorer

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. עוברים לסרגל הכלים ומשתמשים בבורר טווח התאריכים.

הגדרת שינוי של טווח הזמן בתרשים או בקבוצה

תרשימים במרכזי בקרה

כשמגדירים את טווח הזמן של התרשים, הוא קובע את תקופת ההצגה של התרשים. נניח שיש לכם לוח בקרה שמוצגים בו מדדי מכסה, עם דגימה אחת ביום, וניצול מעבד, עם דגימה כל 60 שניות. כדי לראות את המגמות בשימוש במכסת האחסון, צריך להגדיר את טווח הזמן לשבוע לפחות. עם זאת, טווח הזמן הזה מסתיר עליות חדות בשימוש במעבד. כדי לפתור את ההתנגשות, צריך להגדיר ביטול של טווח התאריכים לאחד מהתרשימים.

אם לא מגדירים את טווח הזמן של התרשים, טווח הזמן שמוגדר בלוח הבקרה קובע את תקופת התצוגה.

כדי לציין טווח זמן שחל רק על תרשים, מבצעים את הפעולות הבאות:

  1. במסוף Google Cloud , עוברים לדף  Dashboards:

    מעבר אל מרכזי בקרה

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים לוח בקרה מותאם אישית.

  4. מוצאים את התרשים שרוצים להגדיר לו חריגה בטווח התאריכים. בסרגל הכלים של התרשים, לוחצים על עריכה.

    אפשר לבחור תרשימים שנכללים בווידג'ט של קיבוץ.

  5. בחלונית Display, מרחיבים את Time range override וממלאים את תיבת הדו-שיח. אתם יכולים לציין טווח זמן יחסי או מוחלט.

    אם האפשרות החלפת טווח הזמן לא מופיעה, סימן שאי אפשר להגדיר את השדה הזה בווידג'ט. לדוגמה, אי אפשר להגדיר את השדה הזה לווידג'טים שמציגים את התרשים שמשויך למדיניות התראות.

  6. לוחצים על אישור או על שמירה.

Metrics Explorer

אם אתם לא מתכננים לשמור את התרשים בלוח בקרה, מומלץ להשתמש בסרגל הכלים כדי להגדיר את טווח הזמן של התרשים.

כדי לשנות את טווח הזמן שמוגדר כברירת מחדל:

  1. נכנסים לדף  Metrics explorer במסוף Google Cloud :

    כניסה אל Metrics Explorer

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים את התרשים ומגדירים אותו.
  4. בחלונית Display, מרחיבים את Time range override וממלאים את תיבת הדו-שיח. אתם יכולים לציין טווח זמן יחסי או מוחלט.

הוספת קו הפניה

האפשרות Threshold יוצרת קו אופקי מנקודה בציר Y. הקו מספק הפניה חזותית לערך הסף שנבחר. אפשר להוסיף סף שמתייחס לערך בציר ה-Y השמאלי או בציר ה-Y הימני.

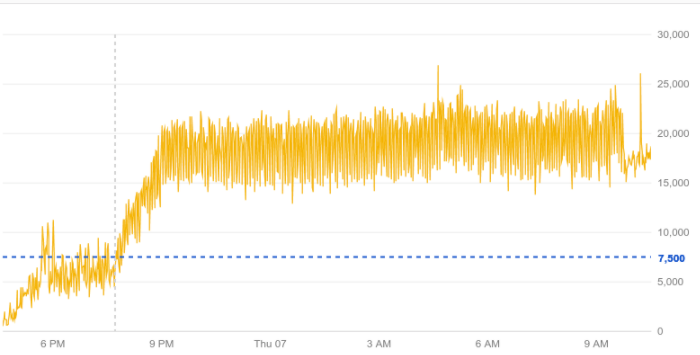

בצילום המסך הבא מוצג תרשים עם קו סף:

תרשים לדוגמה עם קו סף.

בצילום המסך הקודם, ערך הסף מוגדר ל-7,500 והוא מתייחס לציר Y הימני.

תרשימים במרכזי בקרה

כדי להוסיף קו ייחוס לתרשים:

  1. במסוף Google Cloud , עוברים לדף  Dashboards:

    מעבר אל מרכזי בקרה

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים מרכז שליטה.
  4. בסרגל הכלים של התרשים, לוחצים על עריכה.
  5. בחלונית תצוגה, בוחרים באפשרות סף.
  6. אופציונלי: כדי לשנות את ציר ה-Y, לוחצים על ציר ה-Y ובוחרים מהתפריט.
  7. מגדירים ערך לסף בשדה Threshold line (קו הסף).

Metrics Explorer

כדי להוסיף קו ייחוס לתרשים:

  1. נכנסים לדף  Metrics explorer במסוף Google Cloud :

    כניסה אל Metrics Explorer

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים את סוג המשאב ואת סוג המדד שרוצים להציג בתרשים.
  4. בחלונית תצוגה של התרשים, מרחיבים את קו סף, בוחרים באפשרות הוספת סף וממלאים את תיבת הדו-שיח.

הגדרת מצב רנטגן, צבע או סטטיסטיקה

תרשימים במרכזי בקרה

סוג הווידג'ט של התרשים והגדרת מצב התרשים קובעים איך הנתונים מוצגים בתרשים. לדוגמה, כשיוצרים תרשים קו, כל סדרת זמן מוצגת באמצעות קו בצבע ייחודי. עם זאת, אפשר להגדיר תרשים קו כך שיוצגו בו מדדים סטטיסטיים כמו ממוצע וממוצע נע.

יש שלושה מצבי תרשים:

  • מצב צבע: כל סדרת זמן מוצגת בצבע ייחודי.
  • מצב נתונים סטטיסטיים: מוצגים מדדים סטטיסטיים נפוצים של הנתונים בתרשים.
  • מצב צילום רנטגן: כל סדרת זמן מוצגת בצבע אפור שקוף. כל קו חלש, ובמקומות שבהם הקווים חופפים או מצטלבים, הנקודות בהירות יותר. לכן, המצב הזה הכי שימושי בתרשימים עם הרבה קווים. הקווים החופפים יוצרים פסים של בהירות, שמציינים את ההתנהגות הרגילה בקבוצת מדדים.

אפשר לשנות את מצב תרשימי הקו באופן קבוע. אפשר לשנות באופן זמני את מצב התצוגה של תרשימי קו, תרשימי שטח מוערם, תרשימי עמודות מוערמות ומפות חום.

כדי לשנות באופן זמני את המצב של תרשים:

  1. במסוף Google Cloud , עוברים לדף  Dashboards:

    מעבר אל מרכזי בקרה

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים מרכז שליטה.

  4. בסרגל הכלים של התרשים, לוחצים על אפשרויות נוספות ובוחרים אפשרות מהתפריט.

    השינויים יבוטלו כשתתבצע טעינה מחדש של מרכז הבקרה.

כדי לשנות באופן קבוע את המצב של תרשים קו:

  1. במסוף Google Cloud , עוברים לדף  Dashboards:

    מעבר אל מרכזי בקרה

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים מרכז שליטה.
  4. בסרגל הכלים של התרשים, לוחצים על עריכה.
  5. בחלונית תצוגה, לוחצים על מצב תרשים ובוחרים אפשרות מהתפריט.

Metrics Explorer

סוג הווידג'ט של תרשים והגדרת מצב הניתוח שלו קובעים איך הנתונים מוצגים בתרשים. לדוגמה, כשיוצרים תרשים קו, כל סדרת זמן מוצגת באמצעות קו בצבע ייחודי. עם זאת, אפשר להגדיר תרשים קו כך שיוצגו בו מדדים סטטיסטיים כמו ממוצע וממוצע נע.

יש שלושה מצבי ניתוח:

  • מצב רגיל: כל סדרת זמן מוצגת בצבע ייחודי.
  • מצב נתונים סטטיסטיים: הצגת מדדים סטטיסטיים נפוצים של הנתונים בתרשים.
  • מצב צילום רנטגן: כל סדרת זמן מוצגת בצבע אפור שקוף. כל קו חלש, ובמקומות שבהם הקווים חופפים או מצטלבים, הנקודות בהירות יותר. לכן, המצב הזה הכי שימושי בתרשימים עם הרבה קווים. הקווים החופפים יוצרים פסים של בהירות, שמציינים את ההתנהגות הרגילה בקבוצת מדדים.

כדי לשנות את מצב הניתוח של תרשים קו:

  1. נכנסים לדף  Metrics explorer במסוף Google Cloud :

    כניסה אל Metrics Explorer

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים את סוג המשאב ואת סוג המדד שרוצים להציג בתרשים.
  4. בחלונית Display של התרשים, מרחיבים את Analysis mode ובוחרים אפשרות מהתפריט.

דוגמאות

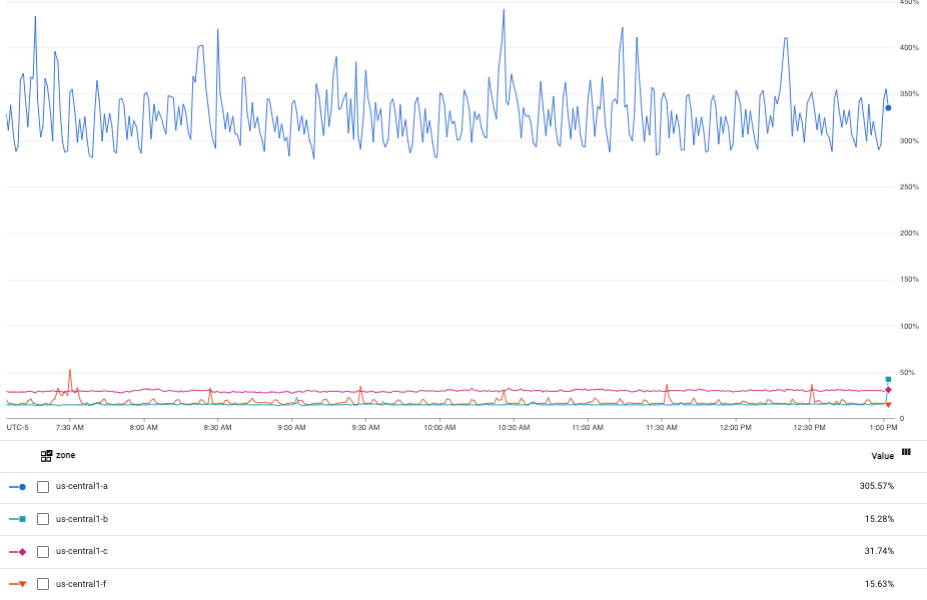

בצילום המסך הבא מוצג תרשים במצב צבע:

דוגמה לתרשים במצב צבע.

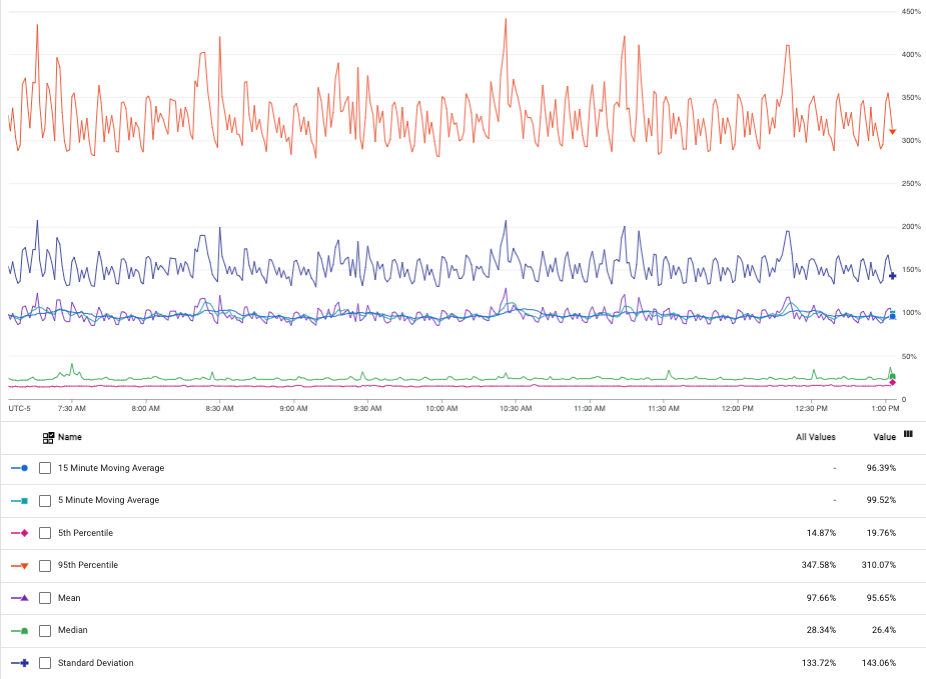

בצילום המסך הבא אפשר לראות את התרשים הקודם במצב נתונים סטטיסטיים:

תרשים במצב נתונים סטטיסטיים.

כשבוחרים במצב סטטיסטיקה, מקרא התרשים מציג נתונים סטטיסטיים שונים, כמו ממוצע, סטיית תקן ועוד.

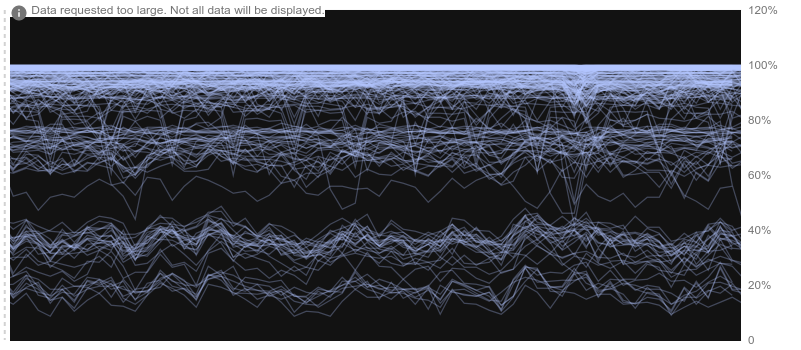

בצילום המסך הבא מוצג תרשים במצב X-ray:

דוגמה לתרשים במצב X-ray.

מצב X-ray מדגיש מגמות מרכזיות וחריגות בתרשימים צפופים. לדוגמה, נניח שיש אשכול של מכונות שמציגות את אותם נתונים. אם תצפו בניצול המעבד בכל האשכול, תראו פס סביב ממוצע ניצול המעבד של האשכול. הרצועה הזו מראה את טווחי הממוצעים ויכולה להצביע על הקצאת יתר או הקצאת חסר של משאבים לאשכול. אפשר גם להשתמש במצב X-ray כדי לזהות שרתים שלא פועלים בצורה אופטימלית.

הגדרת ציר Y בסולם לוגריתמי

האפשרות Log scale on Y-axis משנה את קנה המידה של ערכי Y בתרשים באופן לוגריתמי. אפשר לשנות את קנה המידה של ציר ה-Y השמאלי, של ציר ה-Y הימני או של שני הצירים. השינוי הזה של קנה המידה שימושי כשהערכים קרובים זה לזה בטווח קטן. מסמנים את תיבת הסימון כדי להפעיל את האפשרות הזו, ומבטלים את הסימון כדי להשבית אותה.

בצילומי המסך הבאים מוצג אותו תרשים עם ציר Y כברירת מחדל ועם ציר Y בקנה מידה לוגריתמי.

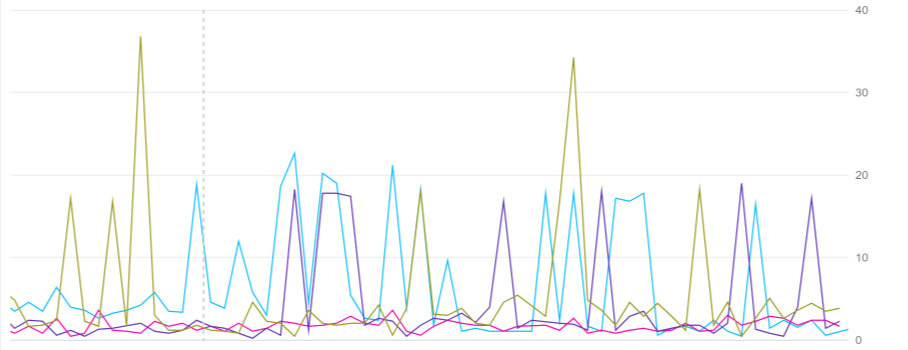

ציר ה-Y שמוגדר כברירת מחדל:

דוגמה לתרשים עם ציר Y שמוגדר כברירת מחדל.

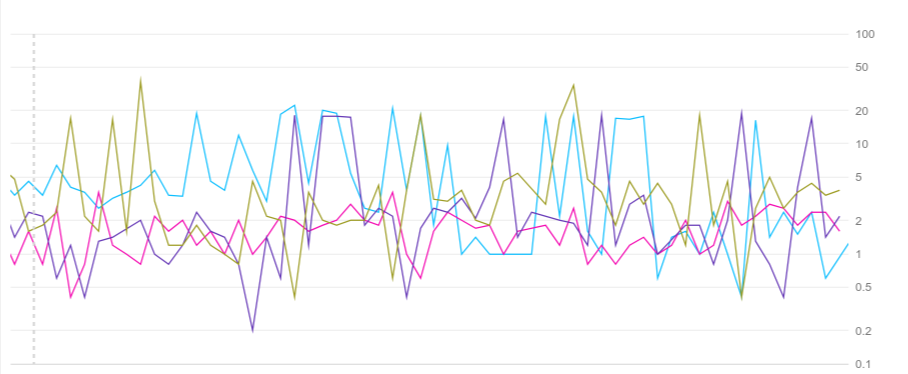

ציר Y עם סקאלה לוגריתמית:

דוגמה לתרשים עם ציר Y בקנה מידה לוגריתמי.

תרשימים במרכזי בקרה

כדי להגדיר את ציר Y לסולם לוגריתמי:

  1. במסוף Google Cloud , עוברים לדף  Dashboards:

    מעבר אל מרכזי בקרה

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים מרכז שליטה.
  4. בסרגל הכלים של התרשים, לוחצים על עריכה.
  5. בחלונית תצוגה, בוחרים באפשרות סולם לוגריתמי בציר ה-Y.

Metrics Explorer

כדי להגדיר את ציר Y לסולם לוגריתמי:

  1. נכנסים לדף  Metrics explorer במסוף Google Cloud :

    כניסה אל Metrics Explorer

    אם משתמשים בסרגל החיפוש כדי למצוא את הדף הזה, בוחרים בתוצאה שבה הכותרת המשנית היא Monitoring.

  2. בסרגל הכלים של מסוף Google Cloud , בוחרים את Google Cloud הפרויקט. בהגדרות של מרכז האפליקציות, בוחרים את הפרויקט המארח או את פרויקט הניהול של מרכז האפליקציות.
  3. בוחרים את סוג המשאב ואת סוג המדד שרוצים להציג בתרשים.
  4. בחלונית תצוגה של התרשים, מרחיבים את האפשרות קנה מידה ובוחרים באפשרות קנה מידה לוגריתמי בציר Y. יש אפשרויות שונות לצירים השמאלי והימני.

הגדרת מצב API

תרשימים במרכזי בקרה

כדי להציג את ההגדרה של הווידג'ט כפי שמתואר ב-Cloud Monitoring API, לוחצים על הצגת מצב API בהגדרה.

כשמסמנים את התיבה הזו, הכרטיסייה API מופיעה בחלונית ההגדרות של כל ווידג'ט בלוח הבקרה. מצב API יכול להיות שימושי כשמנהלים את לוחות הבקרה דרך מסוף Google Cloud ו-Cloud Monitoring API.

Metrics Explorer

לא זמין.
