Diagramm nach Labels aufschlüsseln

Wenn Sie ein Problem untersuchen, können Sie mit der Aufschlüsselungsfunktion von Metrics Explorer feststellen, ob bestimmte Ressourcentypen oder Standorte die Ursache sind. Mit Metrics Explorer kann ein Diagramm in eine Reihe von Kacheln unterteilt werden, auf denen jeweils Zeitreihendaten für einen bestimmten Labelschlüssel angezeigt werden. In dieser Ansicht können Sie Spitzen, Einbrüche oder Trends erkennen, die durch die Aggregation sonst möglicherweise verborgen bleiben.

Warum Sie Ihr Diagramm aufschlüsseln sollten

Wenn Sie ein Diagramm nach Labels aufschlüsseln, können Sie die Ursachen ermitteln, indem Sie Daten für bestimmte Ressourcentypen oder Standorte isolieren.

Metrics Explorer erstellt diese Aufschlüsselung als Raster aus Kacheln. Jede Kachel steht für einen bestimmten Labelschlüssel und zeigt Spitzen, Einbrüche und Trends, die normalerweise durch die Aggregation verborgen bleiben. Diese Aufschlüsselung hilft Ihnen, die Faktoren zu ermitteln, die zu einem Problem beitragen, und Ihre Analyse zu verfeinern, indem Sie Filter direkt aus den Kacheln anwenden.

Das folgende Diagramm veranschaulicht dies:

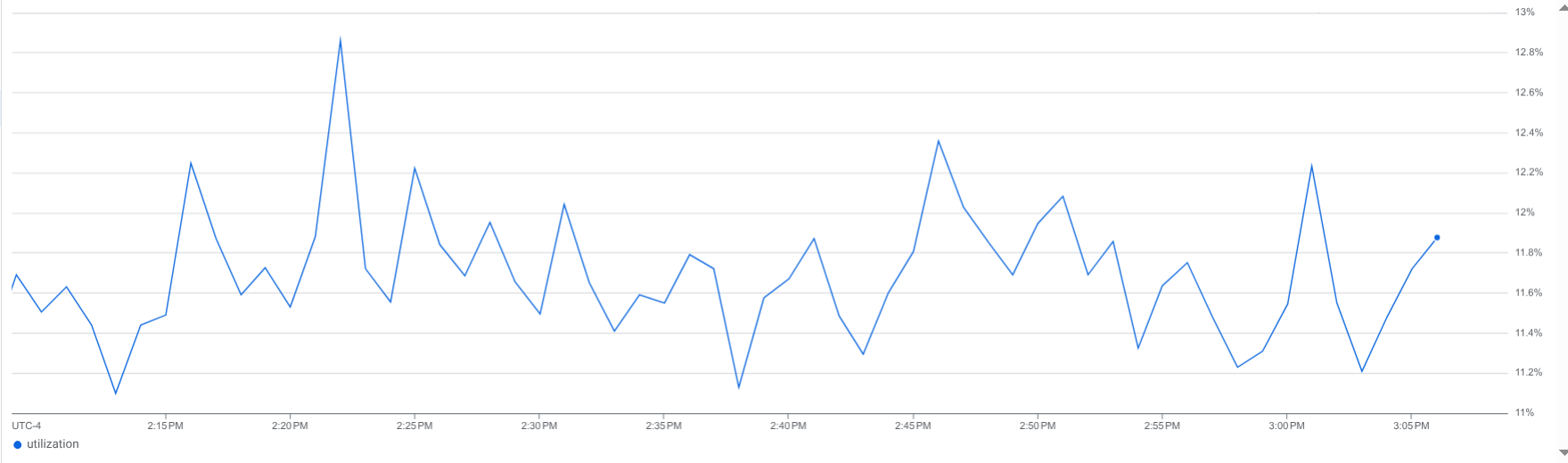

Diagramm mit aggregierten Zeitachsendaten als einzelne, relativ flache Linie

Dieses Diagramm zeigt eine einzelne Zeitreihe, bei der sich die Werte nicht wesentlich ändern. Allerdings werden in diesem Diagramm zugrunde liegende Daten verborgen. Wie viele Zeitreihen werden kombiniert? Gibt es Zeitreihen mit erheblichen Spitzen, Einbrüchen oder Trends?

Im Gegensatz dazu zeigt die folgende Abbildung dasselbe Diagramm, aber die Daten sind nach Schlüssel aufgeschlüsselt:

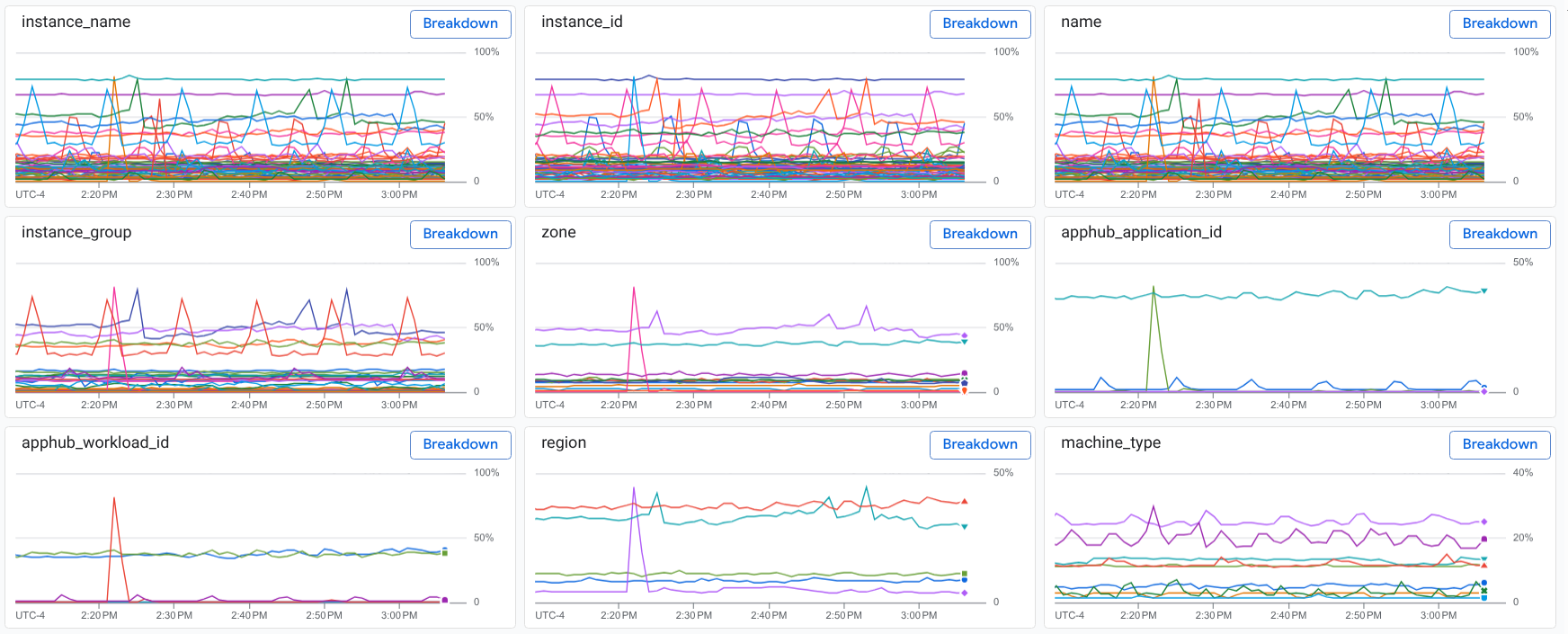

Aufschlüsselungsansicht mit mehreren Zeitachsendiagrammen, darunter eines mit einem deutlichen Datenanstieg.

Die Aufschlüsselung zeigt mehrere Zeitreihen mit Daten, die aus verschiedenen Regionen und von verschiedenen Maschinentypen erfasst wurden. Außerdem wird eine Datenspitze angezeigt, die möglicherweise mit Ressourcen in einer bestimmten Region oder mit einer Anwendung zusammenhängt.

Hinweis

Diagramm aufschlüsseln

So schlüsseln Sie Ihr Diagramm nach Labels auf:

  1. Wählen Sie in der Symbolleiste von Metrics Explorer die Option Aufschlüsselung anzeigen aus.

    Die Anzeige wird aktualisiert und zeigt einen geteilten Bildschirm mit den folgenden Bereichen:

    • Ihr Diagramm.
    • Ein Menü mit dem Text Nach Label aufschlüsseln.
    • Eine Sammlung von Kacheln. Jede Kachel enthält ein Diagramm, einen Labelschlüssel und die Schaltfläche Aufschlüsselung. Jede Kachel entspricht einem Schlüssel, der mit Ihren Messwert- und Ressourcenlabels verknüpft ist.

    Die beiden vorherigen Bilder in diesem Dokument zeigen ein Diagramm und die Kacheln, in denen die Daten nach Schlüssel gruppiert sind.

  2. Wenn Sie eine Aufschlüsselung nach Labelschlüssel anzeigen, haben Sie zwei Möglichkeiten:

    • Wählen Sie Aufschlüsselung schließen aus, um zum Metrics Explorer zurückzukehren.

    • Wählen Sie auf einer Kachel Aufschlüsselung aus. Dadurch wird eine Aufschlüsselung für einen bestimmten Labelschlüssel angewendet und der Bereich mit den Kacheln wird aktualisiert. Im aktualisierten Bereich wird jede Kachel mit dem Labelwert und der Schaltfläche Filter hinzufügen angezeigt.

    Wenn Sie beispielsweise auf der Kachel zone die Option Aufschlüsselung auswählen, wird für jede Zone eine Kachel mit Messwertdaten angezeigt:

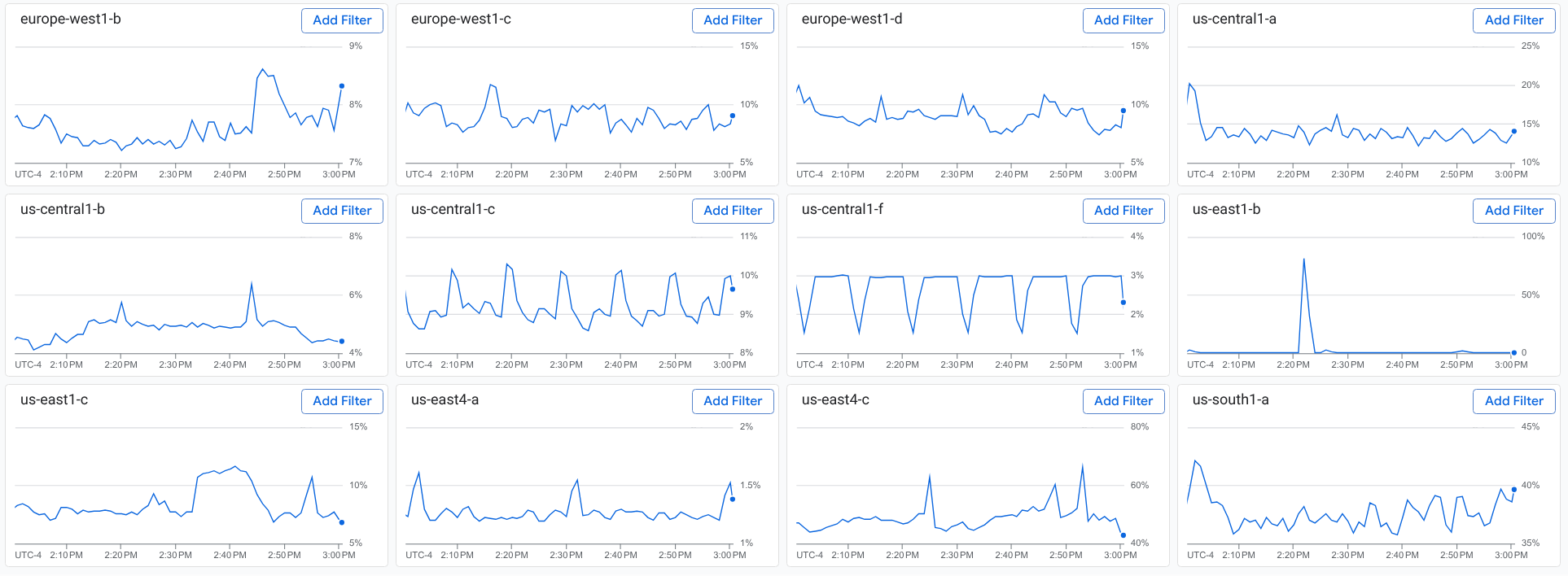

    Für jede Zone wird eine Kachel angezeigt.

  3. Wenn Sie eine Aufschlüsselung nach einem bestimmten Label anzeigen, haben Sie zwei Möglichkeiten:

    • Wählen Sie in der Symbolleiste, auf der diese Schaltfläche und Text wie Wählen Sie einen Wert für „some-key“ aus angezeigt werden, die Option Zurück aus.

      Sie kehren zum geteilten Bildschirm zurück, auf dem eine Aufschlüsselung nach Labelschlüssel angezeigt wird.

    • Wählen Sie auf einer Kachel die Option Filter hinzufügen aus.

      Wenn Sie beispielsweise auf der Kachel us-east1-b die Option Filter hinzufügen auswählen, enthält Ihre Abfrage den Filter zone=us-east1-b. In Ihrem Diagramm und auf den Kacheln werden nur Zeitreihen angezeigt, die dem Filter entsprechen. Außerdem wird im Bereich mit den Kacheln keine Kachel für den Schlüssel zone angezeigt.

  4. Optional: Sie können Ihr Diagramm nach zusätzlichen Labelschlüsseln aufschlüsseln.

  5. Wählen Sie Aufschlüsselung schließen aus, um zum Metrics Explorer zurückzukehren.

Sie können diese Aktionen jederzeit ausführen:

  • Filter entfernen. Wählen Sie im Filter Schließen aus, um einen Filter zu entfernen.
  • Verwenden Sie die Menü- und Suchfelder, um ein bestimmtes Label zu finden.
  • Speichern Sie Ihr Diagramm in einem benutzerdefinierten Dashboard.

Beschränkungen

  • Sie können nur Liniendiagramme aufschlüsseln. Diese Funktion ist für andere Diagrammtypen wie Heatmaps nicht verfügbar.

  • Sie können den geteilten Bildschirm, auf dem Ihr Diagramm und eine Aufschlüsselung nach Schlüssel angezeigt werden, nicht speichern.
