Komponen model metrik

Model Cloud Monitoring untuk memantau data terdiri dari tiga konsep utama:

  • Jenis resource yang dipantau
  • Jenis metrik
  • Deret waktu

Dokumen Model metrik menjelaskan konsep Cloud Monitoring ini secara umum. Jika konsep ini baru bagi Anda, baca halaman tersebut terlebih dahulu.

Halaman ini menjelaskan jenis metrik, resource yang dipantau, dan deret waktu, beserta beberapa konsep terkait, secara lebih mendetail. Konsep-konsep ini mendasari semua metrik Pemantauan.

Anda harus memahami informasi di halaman ini jika ingin melakukan salah satu tindakan berikut:

Untuk mengetahui detail selengkapnya tentang konsep ini dan cara pemetaannya ke Cloud Monitoring API, lihat Struktur deret waktu, terutama jika Anda berencana menggunakan Monitoring API atau metrik kustom.

Kata-kata tentang label

Jenis resource yang dipantau dan jenis metrik mendukung label, yang memungkinkan data diklasifikasikan selama analisis. Contoh:

  • Jenis resource yang dipantau untuk virtual machine dapat mencakup label untuk lokasi mesin dan project ID yang terkait dengan mesin. Saat informasi tentang resource yang dipantau dicatat, informasi tersebut mencakup nilai untuk label. Resource yang dipantau juga dapat memiliki label metadata yang disediakan sistem atau pengguna, selain label yang ditentukan untuk jenis resource yang dipantau.
  • Jenis metrik yang menghitung permintaan API mungkin memiliki label untuk mencatat nama metode yang dipanggil dan status permintaan.

Penggunaan label dibahas lebih mendetail di Label.

Jenis resource yang dipantau

Resource yang dipantau adalah resource yang data metriknya diambil. Cloud Monitoring mendukung sekitar 270 jenis resource yang dipantau.

Jenis resource yang dipantau mencakup node dan tugas generik, komponen arsitektur di Google Kubernetes Engine, tabel di Bigtable, berbagai resource AWS, dan banyak lagi.

Setiap jenis resource yang dimonitor dijelaskan secara formal dalam struktur data yang disebut deskriptor resource yang dimonitor. Untuk mengetahui informasi selengkapnya, lihat Deskripsi resource yang dipantau.

Setiap jenis resource yang dimonitor yang didukung memiliki entri dalam Daftar resource yang dimonitor. Entri dalam daftar dibuat dari deskriptor resource yang dipantau. Bagian ini menjelaskan informasi yang dicatat dalam deskriptor resource yang dipantau dan menunjukkan cara informasi tersebut ditampilkan dalam daftar.

Contoh jenis resource yang dimonitor

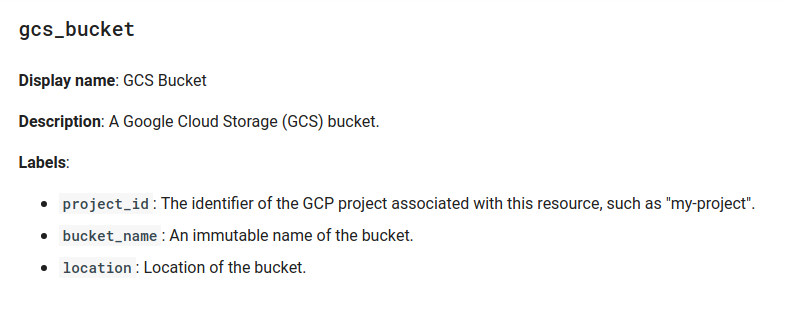

Gambar berikut menunjukkan entri dalam daftar untuk bucket Cloud Storage:

Daftar untuk bucket Cloud Storage.

Semua entri dalam daftar menyertakan informasi berikut:

  • Type: Header dalam entri mencantumkan jenis resource yang dimonitor; gcs_bucket dalam contoh.
  • Nama tampilan: Deskripsi singkat tentang resource yang dipantau.
  • Deskripsi: Deskripsi yang lebih panjang dari resource yang dipantau.
  • Label: Kumpulan dimensi untuk mengklasifikasikan data. Untuk mengetahui informasi selengkapnya, lihat Label.

Jenis metrik

Jenis metrik menjelaskan pengukuran yang dapat dikumpulkan dari resource yang dipantau. Jenis metrik mencakup deskripsi tentang apa yang diukur dan cara menafsirkan pengukuran. Cloud Monitoring mendukung sekitar 6.500 jenis metrik, dan memberikan kemampuan untuk menentukan jenis baru.

Jenis metrik mencakup jumlah panggilan API, statistik penggunaan disk, konsumsi penyimpanan, dan banyak lagi.

Setiap jenis metrik dijelaskan secara formal dalam struktur data yang disebut deskripsi metrik. Untuk mengetahui informasi selengkapnya, lihat Deskripsi metrik.

Setiap jenis metrik bawaan memiliki entri di halaman Daftar metrik. Entri dalam tabel ini dibuat dari deskriptor metrik. Bagian ini menjelaskan informasi yang dicatat dalam jenis metrik dan menunjukkan cara penyajiannya dalam materi referensi.

Contoh jenis metrik

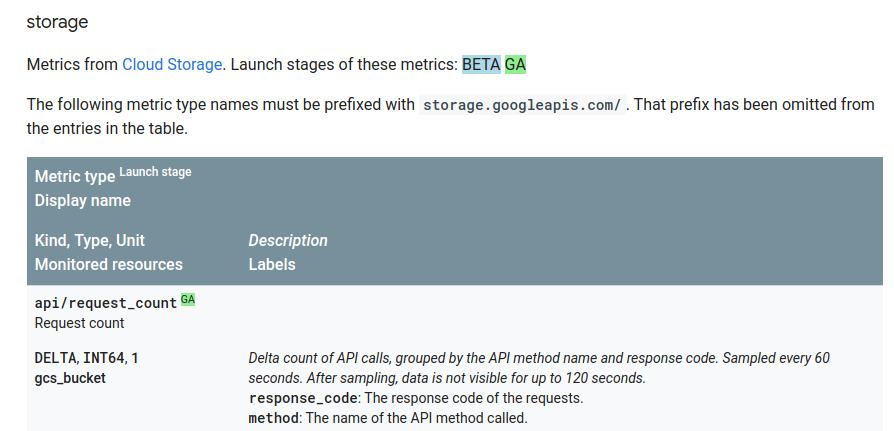

Gambar berikut menunjukkan entri untuk jenis metrik Cloud Storage:

Kutipan daftar metrik untuk Cloud Storage.

Jenis metrik ditampilkan dalam tabel, dan header tabel menjelaskan tata letak informasi. Bagian ini menggunakan satu entri sebagai contoh, tetapi semua tabel menggunakan format yang sama.

Entri tabel Cloud Storage contoh memberi Anda informasi berikut tentang satu jenis metrik:

  • Jenis metrik: ID untuk jenis metrik, storage.googleapis.com/api/request_count dalam contoh.

    Awalan storage.googleapis.com berfungsi sebagai namespace untuk Cloud Storage. Semua jenis metrik yang terkait dengan jenis monitored-resource tertentu menggunakan namespace yang sama.

    Namespace dihilangkan dari entri dalam tabel.

    Semua jenis metrik yang terkait dengan Cloud Storage tercantum dalam tabel untuk metrik Cloud Storage.

  • Tahap peluncuran: Blok berwarna yang menunjukkan tahap peluncuran jenis metrik dengan nilai seperti Alpha, Beta, dan GA.

  • Nama tampilan: String singkat yang menjelaskan jenis metrik, “Jumlah permintaan” dalam contoh.

  • Jenis, Tipe, Satuan: Baris ini memberikan informasi untuk menafsirkan nilai data: contohnya menunjukkan metrik delta yang dicatat sebagai bilangan bulat 64-bit tanpa satuan (yaitu nilai 1).

    • Jenis: Contoh ini adalah metrik delta, yang mencatat perubahan selama jangka waktu tertentu. Artinya, setiap titik data mencatat jumlah panggilan API sejak titik data sebelumnya ditulis. Untuk mengetahui informasi selengkapnya tentang jenis, lihat Jenis nilai dan jenis metrik.

    • Jenis: Contoh ini mencatat nilainya sebagai bilangan bulat 64-bit. Untuk mengetahui informasi selengkapnya tentang jenis, lihat Jenis nilai dan jenis metrik.

    • Unit: Metrik ini tidak memerlukan unit eksplisit karena mewakili jumlah; digit 1 digunakan untuk menunjukkan bahwa tidak ada unit yang diperlukan.

  • Resource yang dipantau: Resource yang dipantau yang jenis metriknya ini tersedia. Nilai di sini sama dengan yang dijelaskan dalam Jenis resource yang dipantau.

  • Deskripsi: Informasi yang lebih mendetail tentang apa yang direkam dan caranya. Ditetapkan dalam huruf miring untuk membedakannya dari label.

  • Label: Kumpulan dimensi untuk mengklasifikasikan data. Untuk mengetahui informasi selengkapnya, lihat Label.

Saat mengakses data pemantauan melalui Cloud Monitoring API, Anda menyertakan Google Cloud project dalam panggilan API. Anda hanya dapat mengambil data yang terlihat oleh project Google Cloud tersebut. Misalnya, jika Anda meminta data project untuk jenis metrik storage.googleapis.com/api/request_count, Anda hanya akan melihat jumlah API untuk bucket Cloud Storage di project Anda. Jika project Anda tidak menggunakan bucket Cloud Storage, tidak ada data metrik yang ditampilkan.

Jenis metrik bawaan

Jenis metrik bawaan ditentukan oleh Google Cloud layanan, termasuk Cloud Monitoring. Jenis metrik ini menjelaskan pengukuran standar untuk berbagai infrastruktur umum dan tersedia untuk digunakan oleh siapa saja.

Daftar metrik menampilkan seluruh kumpulan jenis metrik bawaan. Metrik yang tercantum di halaman Daftar metrik eksternal adalah subkumpulan khusus metrik bawaan yang ditentukan oleh Cloud Monitoring dalam kemitraan dengan project open source atau penyedia pihak ketiga. Biasanya, metrik ini memiliki awalan external.googleapis.com.

Metrik kustom

Saat membangun aplikasi, Anda mungkin memiliki properti tertentu yang ingin diukur, yang tidak memiliki metrik bawaan di Cloud Monitoring. Dengan Cloud Monitoring, Anda dapat menentukan jenis metrik Anda sendiri atau mengimpor jenis metrik dari sumber eksternal. Jenis metrik ini disebut metrik kustom. Jika metrik memiliki awalan custom.googleapis.com atau prometheus.googleapis.com, maka metrik tersebut adalah metrik kustom. Metrik terakhir biasanya berasal dari Google Cloud Managed Service for Prometheus.

Misalnya, jika Anda ingin melacak jumlah widget yang dijual oleh toko Anda, Anda harus menggunakan metrik kustom. Untuk mengetahui informasi selengkapnya, lihat Ringkasan metrik yang ditentukan pengguna.

Label

Label adalah pasangan nilai kunci yang dapat digunakan untuk memberikan informasi tentang nilai data.

Label metrik dan resource yang dipantau

Definisi jenis metrik dan resource yang dipantau mencakup label. Label adalah pengklasifikasi untuk data yang dikumpulkan; label membantu mengategorikan data untuk analisis yang lebih mendalam. Contoh:

  • Jenis metrik Cloud Storage storage.googleapis.com/api/request_count memiliki dua label, response_code dan method.
  • Jenis resource yang dipantau Cloud Storage gcs_bucket memiliki tiga label, project_id, bucket_name, dan location. Label mengidentifikasi instance tertentu dari jenis resource.

Oleh karena itu, semua data yang dikumpulkan untuk permintaan API dari bucket Cloud Storage diklasifikasikan berdasarkan metode yang dipanggil, kode respons untuk panggilan, nama, lokasi, dan project bucket yang terlibat. Kumpulan label bervariasi menurut metrik atau jenis resource yang dimonitor; label yang tersedia didokumentasikan di halaman Daftar metrik dan Daftar resource yang dimonitor.

Dengan melacak kode respons, nama metode, dan lokasi saat menghitung panggilan API, Anda kemudian dapat mengambil jumlah panggilan ke metode API tertentu, atau jumlah panggilan yang gagal ke metode apa pun, atau jumlah panggilan yang gagal ke metode tertentu di lokasi tertentu.

Jumlah label dan jumlah nilai yang dapat diasumsikan masing-masing disebut sebagai kardinalitas. Kardinalitas adalah jumlah kemungkinan deret waktu yang dapat dikumpulkan untuk pasangan jenis metrik dan resource yang dipantau: ada satu deret waktu untuk setiap kombinasi nilai labelnya. Untuk mengetahui informasi selengkapnya, lihat Kardinalitas: deret waktu dan label.

Label metadata resource

Selain label yang ditentukan pada jenis metrik dan resource yang dimonitor, Monitoring secara internal mengumpulkan informasi tambahan tentang resource yang dimonitor dan menyimpan informasi ini dalam label metadata sistem. Label metadata sistem ini tersedia bagi pengguna sebagai nilai hanya baca. Beberapa resource juga memungkinkan pengguna membuat label metadata resource mereka sendiri saat mengonfigurasi resource seperti instance VM di konsol Google Cloud .

Label metadata sistem dan pengguna secara kolektif disebut label metadata resource. Anda dapat menggunakan label ini seperti label yang ditentukan pada metrik dan jenis resource yang dipantau dalam filter deret waktu.

Label metadata resource hanya muncul dalam hasil kueri jika Anda secara eksplisit melakukan agregasi berdasarkan label tersebut.

Untuk mengetahui informasi selengkapnya tentang pemfilteran, lihat Filter pemantauan.

Deret waktu: data dari resource yang dipantau

Bagian ini membahas apa yang dimaksud dengan data pemantauan dan cara pengaturannya dalam deret waktu. Di sinilah komponen konseptual model metrik menjadi artefak konkret.

Cloud Monitoring menyimpan pengukuran reguler dari waktu ke waktu untuk pasangan metrik dan jenis resource yang dimonitor. Pengukuran dikumpulkan ke dalam deret waktu, dan setiap deret waktu berisi item berikut:

  • Nama jenis metrik yang memiliki deret waktu, dan satu kombinasi nilai untuk label metrik.

  • Serangkaian pasangan (stempel waktu, nilai). Nilai adalah pengukuran, dan stempel waktu adalah waktu saat pengukuran dilakukan.

  • Resource yang dipantau yang merupakan sumber data deret waktu, dan satu kombinasi nilai untuk label resource.

Deret waktu dibuat untuk setiap kombinasi metrik dan label resource yang menghasilkan data.

Contoh yang distilisasi: Jenis metrik storage.googleapis.com/api/request_count dapat memiliki banyak deret waktu untuk bucket Cloud Storage project Anda. Tabel berikut menunjukkan beberapa kemungkinan deret waktu.

Dalam tabel, nilai bucket: xyz mewakili nilai label bucket_name dalam jenis resource yang dipantau, dan response_code serta method adalah label dalam jenis metrik. Ada satu deret waktu untuk setiap kombinasi nilai dalam label metrik dan resource; tabel menampilkan beberapa di antaranya:

Label resource
yang dipantau		 Label metrik Data metrik
bucket: 1234 response_code: OK,
method: read		 {
(3, Wed 2:00pm),
(2, Wed 2:05pm),
(8, Wed 2:10pm),
...}
bucket: 1234 response_code: OK,
method: write		 {
(1, Wed 2:01pm),
(2, Wed 2:04pm),
(7, Wed 2:09pm),
...}
bucket: 1234 response_code: FAIL,
method: write		 {
(1, Wed 2:01pm),
(0, Wed 2:04pm),
(0, Wed 2:09pm),
...}
bucket: 9876 response_code: OK,
method: read		 {
(2, Wed 1:59pm),
(4, Wed 2:05pm),
(3, Wed 2:10pm),
...}

Cloud Monitoring tidak mencatat deret waktu “kosong”. Dalam contoh bucket Cloud Storage, jika Anda tidak menggunakan bucket tertentu atau tidak pernah memanggil metode API tertentu, tidak ada data yang dikumpulkan untuk label tersebut, dan tidak ada deret waktu yang menyebutkannya. Artinya, jika project Anda tidak memiliki data sama sekali untuk metrik tertentu, Anda tidak akan pernah melihat jenis metrik tersebut.

Jenis metrik tidak menunjukkan jenis resource yang dipantau yang ditemukan dalam deret waktu metrik. Untuk Cloud Storage, hanya ada satu jenis resource yang dimonitor—gcs_bucket. Beberapa jenis metrik dipasangkan dengan lebih dari satu resource yang dimonitor.

Contoh aktif: Jika memiliki project Google Cloud , Anda dapat mencoba widget APIs Explorer, yang ada di halaman referensi untuk metode timeSeries.list di Monitoring API.

  1. Buka halaman referensi timeSeries.list.

  2. Di panel berlabel Try this method, masukkan yang berikut:

    • name: projects/PROJECT_ID Ganti PROJECT_ID dengan ID project Google Cloud Anda.
    • filter: metric.type="logging.googleapis.com/log_entry_count" resource.type="gce_instance"
    • interval.start_time: Masukkan waktu mulai dan pastikan 20 menit lebih awal dari waktu berakhir.
    • interval.end_time: Masukkan waktu berakhir.

Jika berhasil, API ini akan menampilkan data deret waktu yang cocok dengan permintaan. Hasilnya akan terlihat seperti cuplikan berikut:

{
  "timeSeries": [
    {
      "metric": {
        "labels": {
          "severity": "INFO",
          "log": "compute.googleapis.com/activity_log"
        },
        "type": "logging.googleapis.com/log_entry_count"
      },
      "resource": {
        "type": "gce_instance",
        "labels": {
          "instance_id": "0",
          "zone": "us-central1",
          "project_id": "your-project-id"
        }
      },
      "metricKind": "DELTA",
      "valueType": "INT64",
      "points": [
        {
        "interval": {
            "startTime": "2024-03-29T13:53:00Z",
            "endTime": "2024-03-29T13:54:00Z"
          },
          "value": {
            "int64Value": "0"
          }
        },
        ...
      ]
    },
    ...
  ]
}

Untuk mengetahui informasi selengkapnya tentang penggunaan widget APIs Explorer, termasuk pemecahan masalah, lihat APIs Explorer.

Kardinalitas: deret waktu dan label

Setiap deret waktu dikaitkan dengan pasangan metrik dan jenis resource yang dipantau tertentu. Setiap jenis metrik dan resource yang dimonitor menyediakan sejumlah label. Di Cloud Monitoring, jumlah kombinasi nilai unik untuk kumpulan label adalah kardinalitas jenis metrik atau jenis resource yang dimonitor. Nilai ini disebut sebagai kardinalitas metrik dan kardinalitas resource, dan nilai ini menentukan jumlah kemungkinan deret waktu, total kardinalitas, yang dapat dihasilkan.

Kardinalitas metrik, resource, dan total

Misalkan Anda memiliki jenis metrik yang menentukan dua label, color dan zone. Kardinalitas metrik bergantung pada jumlah kemungkinan nilai yang dimiliki label tersebut:

  • Jika hanya ada tiga kemungkinan warna, “merah”, “hijau”, dan “biru”, maka label color dapat memiliki hingga tiga nilai berbeda.
  • Jika hanya ada dua kemungkinan zona, “timur” dan “barat”, maka label zone dapat memiliki hingga dua nilai berbeda.

Kardinalitas metrik ini adalah 6 (3×2). Jika ada 1.000 kemungkinan nilai untuk label color, dan jika setiap warna dapat muncul di setiap zona, maka kardinalitas metrik adalah 2.000 (1.000×2). Penghitungan yang sama berlaku jika ini adalah label pada jenis resource yang dipantau, bukan pada jenis metrik.

Nilai kardinalitas ini adalah nilai maksimum, berdasarkan jumlah kombinasi kemungkinan nilai label. Nilai efektif di dunia nyata mungkin jauh lebih rendah jika semua kombinasi nilai label tidak benar-benar terjadi. Misalnya, jika setiap warna hanya muncul di satu zona, bukan di kedua zona, maka jumlah deret waktu maksimum yang Anda lihat dalam sistem yang sedang berjalan adalah 1.000. Namun, kegunaan kardinalitas efektif bergantung pada alasan kombinasi tertentu tidak muncul dan apakah kombinasi tersebut mungkin muncul di masa mendatang.

Kardinalitas bergantung pada nilai yang dapat dimiliki label.

Saat data deret waktu ditulis, data tersebut diklasifikasikan menurut metrik dan jenis resource yang dipantau. Untuk setiap pasangan jenis metrik dan resource, kardinalitas total adalah hasil perkalian kardinalitas metrik dan kardinalitas resource. Jika Anda memiliki metrik dengan kardinalitas 1.000, dan resource dengan kardinalitas 100, dan jika setiap nilai label muncul, maka Anda memiliki 100.000 deret waktu (1.000×100).

Saat mendesain metrik Anda sendiri, pastikan kumpulan kemungkinan nilai untuk setiap label dibatasi. Kumpulan kecil nilai diskrit (seperti “merah”, “hijau”, dan “biru”) adalah pendekatan yang lebih disukai. Misalnya, jika Anda menggunakan nilai RGB 8-bit untuk label color, Anda dapat memiliki lebih dari 16 juta nilai yang berbeda. Jangan gunakan nilai beresolusi tinggi seperti stempel waktu, ID unik apa pun, ID pengguna, alamat IP, URL yang tidak memiliki parameter, dan sebagainya, untuk label metrik.

Performa dan kardinalitas kueri

Saat Anda mengeluarkan kueri untuk data, volume data yang Anda minta adalah faktor terbesar dalam performa kueri: kueri untuk data satu jam umumnya lebih cepat daripada kueri yang sama yang mencakup enam bulan. Namun, volume data yang ditampilkan oleh permintaan juga sensitif terhadap jumlah deret waktu dalam permintaan. Kueri yang mengambil data dua bulan untuk metrik berkardinalitas rendah cenderung lebih cepat daripada kueri lain yang mengambil data dua bulan untuk metrik berkardinalitas sangat tinggi, karena jumlah data yang diambil.

Kardinalitas terutama bergantung pada jumlah nilai yang dapat dimiliki label Anda, bukan pada jumlah label. Secara umum, Anda tidak memiliki kontrol atas kardinalitas resource, seperti saat jumlah pod atau VM berubah berdasarkan kebutuhan bisnis. Namun, saat memproses metrik ke Cloud Monitoring, Anda sering kali memiliki kontrol atas kardinalitas metrik, bukan menggunakan metrik sistem. Misalnya, dengan metrik kustom yang ditentukan pengguna, Anda menentukan label dan kemungkinan nilainya. Jika menyerap metrik Prometheus, Anda dapat menggunakan pelabelan ulang untuk mengubah set label dan menghapus deret waktu yang tidak ingin Anda serap.

Anda dapat menggunakan halaman Pengelolaan Metrik Cloud Monitoring untuk mengidentifikasi metrik yang mungkin memiliki masalah kardinalitas. Untuk melihat halaman Pengelolaan Metrik, lakukan hal berikut:

  1. Di konsol Google Cloud , buka halaman  Pengelolaan metrik:

    Buka Pengelolaan metrik

    Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.

  2. Di toolbar, pilih rentang waktu Anda. Secara default, halaman Pengelolaan Metrik menampilkan informasi tentang metrik yang dikumpulkan dalam satu hari sebelumnya.

Untuk mengetahui informasi selengkapnya tentang halaman Pengelolaan Metrik, lihat Melihat dan mengelola penggunaan metrik.

Untuk mengetahui latar belakang teknis tentang cara Cloud Monitoring menyimpan dan mengambil data deret waktu, lihat Monarch: Database Deret Waktu Dalam Memori Skala Global Google.

Untuk mengetahui informasi tentang batas metrik yang ditentukan pengguna di Cloud Monitoring, lihat Metrik yang ditentukan pengguna.
