Mengonfigurasi alamat IP publik yang digunakan secara pribadi untuk GKE

Autopilot Standard

Halaman ini menunjukkan cara menerapkan alamat IP publik yang digunakan secara pribadi (PUPI) ke blok alamat Pod Google Kubernetes Engine (GKE).

Alamat IP Publik yang Digunakan Secara Pribadi (PUPI) adalah alamat yang dapat Anda gunakan secara pribadi dalam jaringan Virtual Private Cloud (VPC) Anda. Google Cloud Alamat IP ini tidak dimiliki oleh Google. Anda tidak perlu memiliki alamat IP publik ini untuk menggunakannya secara pribadi.

Ringkasan

Cluster GKE memerlukan rentang alamat IP khusus untuk node, Pod, dan Layanan. Seiring berkembangnya infrastruktur, Anda mungkin menghadapi kehabisan ruang alamat IP internal standar (RFC 1918). Salah satu cara untuk meminimalkan kehabisan alamat RFC 1918 pribadi adalah dengan menggunakan alamat IP publik yang digunakan secara pribadi (PUPI) untuk blok CIDR Pod GKE. PUPI menyediakan alternatif untuk jaringan Pod GKE Anda, dengan mencadangkan alamat IP pribadi untuk komponen cluster lainnya.

Cluster Tunggal: Jika hanya membuat satu cluster GKE, Anda dapat mengaktifkan PUPI dengan mengaktifkan rentang alamat IP eksternal yang digunakan secara pribadi.

Beberapa Cluster: Jika Anda menggunakan beberapa cluster GKE yang terhubung melalui peering VPC (skenario umum untuk penyedia layanan), Anda memerlukan konfigurasi yang lebih kompleks. Diagram berikut menunjukkan contoh cara perusahaan (produsen) menawarkan layanan terkelola menggunakan PUPI dengan peering VPC kepada pelanggan (konsumen).

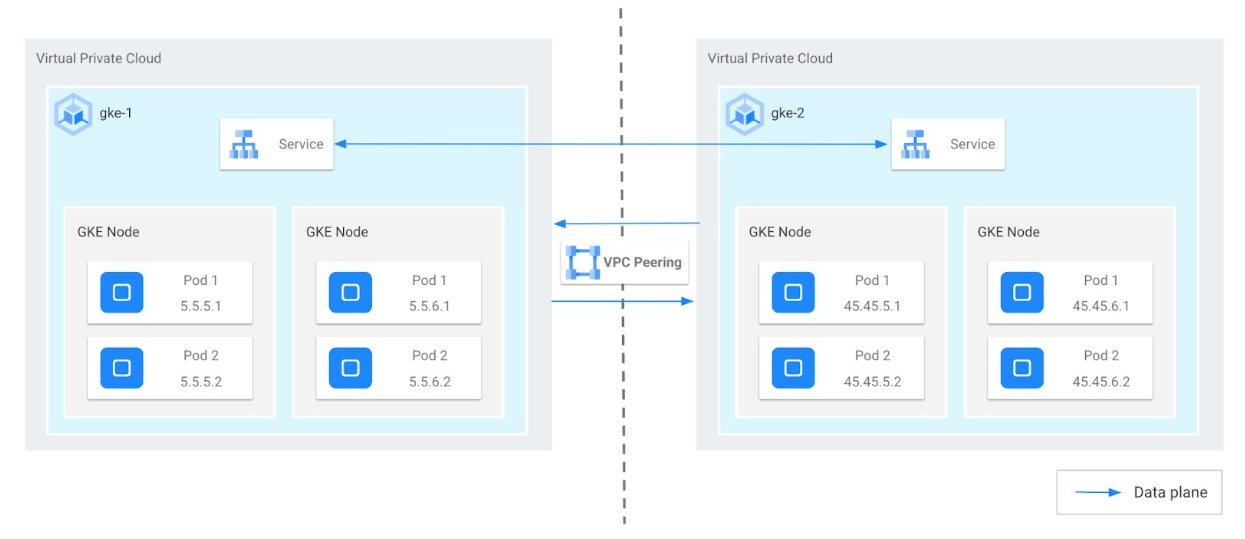

Alamat PUPI untuk blok CIDR Pod GKE.

Diagram sebelumnya melibatkan pertimbangan berikut:

Blok CIDR utama: Blok CIDR non-PUPI yang digunakan untuk node dan load balancer internal (ILB) dan tidak boleh tumpang-tindih di seluruh VPC.
Blok CIDR sekunder produser: Blok CIDR PUPI yang digunakan untuk Pod (misalnya, 45.45.0.0/16).
Blok CIDR sekunder konsumen: Blok CIDR PUPI lainnya di sisi pelanggan (misalnya, 5.5.0.0/16).

Cara penggunaan PUPI dalam skenario Penyedia layanan

Penyedia layanan (produsen) menjalankan layanan terkelolanya di cluster GKE (gke-2) dalam VPC-nya (vpc-producer). Cluster ini menggunakan rentang PUPI 45.0.0.0/8 untuk alamat IP Pod-nya.

Pelanggan (konsumen) juga memiliki cluster GKE (gke-1) di VPC-nya sendiri (vpc-consumer), menggunakan rentang PUPI yang berbeda, 5.0.0.0/8, untuk alamat IP Pod-nya.

Kedua VPC ini terhubung menggunakan peering VPC, tetapi masing-masing terus menggunakan alamat IP pribadi standar (RFC 1918) untuk node, layanan, dan load balancer internal.

Memastikan komunikasi antar-VPC

Konsumen ke Produsen: Secara default, VPC konsumen secara otomatis membagikan rute RFC 1918 (tetapi bukan PUPI) dengan produsen. Hal ini memungkinkan resource di VPC konsumen mengakses layanan di VPC produsen (biasanya melalui load balancer internal).
Produsen ke Konsumen: Agar Pod produsen dapat menjangkau resource di VPC konsumen, konfigurasi eksplisit diperlukan.
Tidak Ada Tumpang-Tindih: Produsen dan konsumen harus memastikan bahwa rentang PUPI konsumen tidak berkonflik dengan alamat IP yang digunakan di VPC produsen.
Ekspor/Impor: Produsen harus mengaktifkan ekspor rute PUPI-nya, dan konsumen harus mengaktifkan impor rute tersebut melalui koneksi peering.

Mengaktifkan komunikasi saat rentang PUPI tumpang-tindih

Jika VPC konsumen sudah menggunakan rentang PUPI yang sama dengan produsen, komunikasi langsung dari Pod produsen tidak dapat dilakukan. Sebagai gantinya, produsen dapat mengaktifkan penyamaran alamat IP, dengan alamat IP Pod disembunyikan di balik alamat IP node produsen.

Tabel berikut menunjukkan setelan impor dan ekspor default untuk setiap VPC. Anda dapat mengubah setelan peering VPC default menggunakan perintah gcloud compute networks peerings update.

Jaringan VPC	Impor setelan	Setelan ekspor	Catatan
Produser	Perilaku default (dinonaktifkan): Tidak mengimpor rute subnet dengan alamat IP publik Untuk mengaktifkan: --import-subnet-routes-with-public-ip (melalui peering)	Perilaku default (diaktifkan): Mengekspor rute subnet dengan alamat IP publik Untuk menonaktifkan: --no-export-subnet-routes-with-public-ip (melalui peering)	Flag yang dikontrol melalui jaringan layanan.
Konsumen	Dinonaktifkan (default)	Diaktifkan (default)	Biasanya dikelola oleh pelanggan, tidak perlu diubah melalui jaringan layanan

Setelan ini akan menghasilkan:

VPC produsen melihat semua rute pelanggan.
VPC konsumen tidak melihat rute PUPI yang dikonfigurasi di subnet Pod di VPC produsen.
Traffic yang berasal dari Pod produsen ke jaringan vpc-consumer harus diterjemahkan di belakang alamat node di cluster produsen.

Prasyarat

Untuk membuat komunikasi yang berhasil antara Pod VPC dan VPC lain, pastikan prasyarat dan konfigurasi berikut terpenuhi:

Cluster GKE Anda harus memenuhi persyaratan versi minimum berikut:
- Cluster Autopilot: GKE versi 1.22 atau yang lebih baru
- Cluster Standard: GKE versi 1.14 atau yang lebih baru
Pilih rentang PUPI yang tidak dapat dirutekan secara publik atau dimiliki oleh Google.
Pastikan alamat IP node dan rentang alamat IP utama kedua VPC tidak tumpang-tindih.
Jika Anda memerlukan komunikasi Pod-ke-Pod langsung antara VPC pelanggan dan layanan terkelola, ikuti langkah-langkah berikut:
- Cluster Autopilot: Konfigurasi SNAT untuk PUPI guna memastikan komunikasi Pod-ke-Pod. Anda tidak memerlukan konfigurasi tambahan.
- Cluster standar: Menerjemahkan alamat IP Pod ke alamat IP node yang sesuai menggunakan SNAT. Aktifkan SNAT untuk traffic PUPI. Untuk mengetahui informasi selengkapnya, lihat Mengaktifkan rentang alamat IP eksternal yang digunakan secara pribadi.

Mengonfigurasi alamat IP publik yang digunakan secara pribadi untuk cluster GKE

Untuk mengonfigurasi alamat PUPI untuk cluster GKE:

Konfigurasi dua jaringan Virtual Private Cloud.
Konfigurasi satu subnet di dalam setiap jaringan Virtual Private Cloud.
Konfigurasi rentang alamat PUPI pada rentang alamat sekunder di setiap subnet.
Buat hubungan peering Virtual Private Cloud antara dua jaringan Virtual Private Cloud dengan setelan impor dan ekspor yang tepat.
Periksa rute dalam setiap Virtual Private Cloud.

Biaya

Dalam dokumen ini, Anda akan menggunakan komponen Google Cloudyang dapat ditagih berikut:

Untuk membuat perkiraan biaya berdasarkan proyeksi penggunaan Anda, gunakan kalkulator harga.

Sebelum memulai

Sebelum memulai, pastikan Anda telah melakukan tugas berikut:

Aktifkan Google Kubernetes Engine API.

Aktifkan Google Kubernetes Engine API

Jika ingin menggunakan Google Cloud CLI untuk tugas ini, instal lalu lakukan inisialisasi gcloud CLI. Jika sebelumnya Anda telah menginstal gcloud CLI, dapatkan versi terbaru dengan menjalankan perintah gcloud components update. gcloud CLI versi sebelumnya mungkin tidak mendukung menjalankan perintah dalam dokumen ini.
Catatan: Untuk penginstalan gcloud CLI yang ada, pastikan untuk menyetel properti compute/region. Jika Anda terutama menggunakan cluster zona, tetapkan compute/zone. Dengan menyetel lokasi default, Anda dapat menghindari error di gcloud CLI yang seperti ini: One of [--zone, --region] must be supplied: Please specify location. Anda mungkin perlu menentukan lokasi dalam perintah tertentu jika lokasi cluster Anda berbeda dengan lokasi default yang Anda tetapkan.

Hanya gunakan cluster VPC native.
Siapkan spesifikasi IPAM yang diperlukan untuk peering VPC.

Menyiapkan Jaringan dan cluster

Buat jaringan VPC:

Buat dua jaringan VPC berikut dengan RFC-1918 sebagai rentang primer untuk node dan rentang PUPI untuk Pod. Tetapkan rentang alamat IP utama dari ruang alamat pribadi RFC 1918 (misalnya, 10.x.x.x, 172.16.x.x, atau 192.168.x.x) ke kedua VPC. Rentang ini biasanya digunakan untuk worker node dalam cluster GKE Anda. Selain rentang alamat IP internal, tetapkan rentang terpisah alamat IP Publik yang Digunakan Secara Pribadi (PUPI) untuk setiap VPC. Rentang PUPI ini digunakan secara eksklusif untuk alamat IP Pod dalam cluster GKE yang sesuai.
- Jaringan VPC konsumen: VPC ini menghosting cluster GKE tempat aplikasi atau beban kerja konsumen berjalan. Anda dapat menggunakan konfigurasi yang mirip dengan berikut:
```
Network: consumer
Subnetwork: consumer-subnet
Primary range: 10.129.0.0/24
Service range name and cidr: consumer-services, 172.16.5.0/24
Pod range name and cidr: consumer-pods, 5.5.5.0/24
Cluster name: consumer-cluster
```
- Jaringan VPC produsen: VPC ini menghosting cluster GKE yang bertanggung jawab untuk menyediakan layanan yang digunakan konsumen. Anda dapat menggunakan konfigurasi yang mirip dengan berikut:
```
Network: producer
Subnetwork: producer-subnet
Primary range: 10.128.0.0/24
Service range name and cidr: producer-services, 172.16.45.0/24
Pod range name and cidr: producer-pods, 45.45.45.0/24
Cluster name: producer-cluster
```
Untuk mengetahui informasi selengkapnya tentang cara membuat jaringan VPC, lihat Membuat jaringan VPC.
Dengan jaringan dan subnet VPC yang dibuat dengan rentang PUPI pada langkah sebelumnya, Anda dapat membuat dua cluster GKE (producer dan consumer).

Catatan: Rentang PUPI hanya didukung sebagai rentang alamat IP sekunder untuk jaringan Pod di GKE dan tidak dapat digunakan untuk rentang alamat IP utama (yang digunakan oleh node dan Layanan).
1. Buat cluster producer dengan jaringan dan subnet produser sebagai berikut:
```
gcloud container clusters create PRODUCER_CLUSTER_NAME \
    --location=PRODUCER_CONTROL_PLANE_LOCATION \
    --enable-ip-alias \
    --network=PRODUCER_NETWORK_NAME \
    --subnetwork=PRODUCER_SUBNETWORK_NAME \
    --cluster-secondary-range-name=PRODUCER_PODS \
    --services-secondary-range-name=PRODUCER_SERVICES \
    --num-nodes=1 \
    --project=PRODUCER_PROJECT_ID
```
  Ganti kode berikut:
  - PRODUCER_CLUSTER_NAME: nama cluster produsen GKE.
  - PRODUCER_CONTROL_PLANE_LOCATION: lokasi Compute Engine bidang kontrol cluster produsen Anda. Berikan region untuk cluster regional, atau zona untuk cluster zona.
  - PRODUCER_NETWORK_NAME: nama jaringan VPC produsen yang ada.
  - PRODUCER_SUBNETWORK_NAME: nama subnet yang ada. Rentang alamat IP utama subnet digunakan untuk node. Subnet harus ada di region yang sama dengan yang digunakan oleh cluster. Jika dihilangkan, GKE akan mencoba menggunakan subnet dalam jaringan VPC default di region cluster.
  - PRODUCER_PODS: nama rentang alamat IP sekunder yang ada di PRODUCER_SUBNETWORK_NAME yang digunakan GKE untuk Pod cluster.
  - PRODUCER_SERVICES: nama rentang alamat IP sekunder yang ada di PRODUCER_SUBNETWORK_NAME yang digunakan GKE untuk Layanan cluster.
  - PRODUCER_PROJECT_ID: ID project produsen.
2. Buat cluster consumer dengan jaringan dan subnet konsumen sebagai berikut:
```
gcloud container clusters create CONSUMER_CLUSTER_NAME \
    --location=CONSUMER_CONTROL_PLANE_LOCATION \
    --enable-ip-alias \
    --network=CONSUMER_NETWORK_NAME \
    --subnetwork=CONSUMER_SUBNETWORK_NAME \
    --cluster-secondary-range-name=CONSUMER_PODS \
    --services-secondary-range-name=CONSUMER_SERVICES \
    --num-nodes=1 \
    --project=CONSUMER_PROJECT_ID
```
  Ganti kode berikut:
  - CONSUMER_CLUSTER_NAME: nama cluster konsumen GKE.
  - CONSUMER_CONTROL_PLANE_LOCATION: lokasi Compute Engine bidang kontrol cluster konsumen Anda. Berikan region untuk cluster regional, atau zona untuk cluster zona.
  - CONSUMER_NETWORK_NAME: nama jaringan VPC konsumen yang ada.
  - CONSUMER_SUBNETWORK_NAME: nama subnet yang ada. Rentang alamat IP utama subnet digunakan untuk node. Subnet harus ada di region yang sama dengan yang digunakan oleh cluster. Jika dihilangkan, GKE akan mencoba menggunakan subnet dalam jaringan VPC default di region cluster.
  - CONSUMER_PODS: Nama rentang alamat IP sekunder yang ada di CONSUMER_SUBNETWORK_NAME yang digunakan GKE untuk Pod cluster.
  - CONSUMER_SERVICES: Nama rentang alamat IP sekunder yang ada di CONSUMER_SUBNETWORK_NAME yang digunakan GKE untuk Layanan cluster.
  - CONSUMER_PROJECT_ID: ID project konsumen.
Untuk mengetahui informasi selengkapnya tentang cara membuat cluster, lihat Membuat cluster.
Buat hubungan peering VPC antara jaringan consumer-vpc dan jaringan producer-vpc sebagai berikut:
- Untuk menghubungkan jaringan consumer ke produser, jalankan perintah berikut:
```
gcloud compute networks peerings create CONSUMER_PEERING_NAME \
    --project=CONSUMER_PROJECT_ID \
    --network=CONSUMER_NETWORK_NAME \
    --peer-network=PRODUCER_NETWORK_NAME
```
  Ganti CONSUMER_PEERING_NAME dengan nama peering yang akan ditambahkan ke jaringan konsumen.
- Untuk menghubungkan jaringan producer ke konsumen, jalankan perintah berikut:
```
gcloud compute networks peerings create PRODUCER_PEERING_NAME \
    --project=PRODUCER_PROJECT_ID \
    --network=PRODUCER_NETWORK_NAME \
    --peer-network=CONSUMER_NETWORK_NAME \
    --no-export-subnet-routes-with-public-ip \
    --import-subnet-routes-with-public-ip
```
  Ganti PRODUCER_PEERING_NAME dengan nama peering yang akan ditambahkan ke jaringan produsen.
Secara default, VPC konsumen mengekspor alamat PUPI. Saat membuat VPC produser, Anda menggunakan argumen berikut untuk mengonfigurasi VPC agar mengimpor alamat PUPI, tetapi tidak mengekspornya:
```
--no-export-subnet-routes-with-public-ip
--import-subnet-routes-with-public-ip
```

Memverifikasi jaringan dan subnetwork

Verifikasi jaringan produsen:

gcloud compute networks describe PRODUCER_NETWORK_NAME \
    --project=PRODUCER_PROJECT_ID

Outputnya mirip dengan hal berikut ini:

...
kind: compute#network
name: producer
peerings:
- autoCreateRoutes: true
  exchangeSubnetRoutes: true
  exportCustomRoutes: false
  exportSubnetRoutesWithPublicIp: false
  importCustomRoutes: false
  importSubnetRoutesWithPublicIp: true
  name: producer-peer-consumer
…

Verifikasi subnetwork produsen:

gcloud compute networks subnets describe PRODUCER_SUBNETWORK_NAME \
    --project=PRODUCER_PROJECT_ID\
    --region=PRODUCER_CONTROL_PLANE_LOCATION

Outputnya mirip dengan hal berikut ini:

...
ipCidrRange: 10.128.0.0/24
kind: compute#subnetwork
name: producer-subnet
…
secondaryIpRanges:
- ipCidrRange: 172.16.45.0/24
  rangeName: producer-services
- ipCidrRange: 45.45.45.0/24
  rangeName: producer-pods
…

Verifikasi jaringan konsumen:

gcloud compute networks describe CONSUMER_NETWORK_NAME \
    --project=CONSUMER_PROJECT_ID

Outputnya mirip dengan hal berikut ini:

...
kind: compute#network
name: consumer
peerings:
- autoCreateRoutes: true
  exchangeSubnetRoutes: true
  exportCustomRoutes: false
  exportSubnetRoutesWithPublicIp: true
  importCustomRoutes: false
  importSubnetRoutesWithPublicIp: false
  name: consumer-peer-producer
...

Verifikasi subnetwork konsumen:

gcloud compute networks subnets describe CONSUMER_SUBNETWORK_NAME \
    --project=CONSUMER_PROJECT_ID\
    --region=CONSUMER_CONTROL_PLANE_LOCATION

Outputnya mirip dengan hal berikut ini:

...
ipCidrRange: 10.129.0.0/24
kind: compute#subnetwork
name: consumer-subnet
...
secondaryIpRanges:
- ipCidrRange: 172.16.5.0/24
  rangeName: consumer-services
- ipCidrRange: 5.5.5.0/24
  rangeName: consumer-pods
...

Memverifikasi cluster GKE dan resource-nya

Dapatkan kredensial cluster konsumen:

gcloud container clusters get-credentials CONSUMER_CLUSTER_NAME \
    --project=CONSUMER_PROJECT_ID \
    --location=CONSUMER_CONTROL_PLANE_LOCATION

Outputnya mirip dengan hal berikut ini:

...
Fetching cluster endpoint and auth data.
kubeconfig entry generated for consumer-cluster.
...

Instal dan verifikasi helloapp.

Atau, Anda dapat menyimpan manifes berikut sebagai deployment.yaml:

kubectl apply -f - <<'EOF'
apiVersion: apps/v1
kind: Deployment
metadata:
  name: helloweb
  labels:
    app: hello
spec:
  selector:
    matchLabels:
      app: hello
      tier: web
  template:
    metadata:
      labels:
        app: hello
        tier: web
    spec:
      containers:
      - name: hello-app
        image: us-docker.pkg.dev/google-samples/containers/gke/hello-app:1.0
        ports:
        - containerPort: 8080
        resources:
          requests:
            cpu: 200m
EOF

Terapkan manifes ke cluster Anda:
```
kubectl apply -f deployment.yaml
```

Verifikasi deployment helloweb:

kubectl get deployment helloweb

Outputnya mirip dengan hal berikut ini:

...
NAME       READY   UP-TO-DATE   AVAILABLE   AGE
helloweb   1/1     1            1           10s
...

Memverifikasi solusi

Pastikan Anda berhasil membuat peering VPC:

gcloud compute networks peerings list

Outputnya mirip dengan berikut ini, yang menampilkan peering yang diberi nama consumer dan producer:

NAME                                     NETWORK    PEER_PROJECT                PEER_NETWORK                            STACK_TYPE  PEER_MTU  IMPORT_CUSTOM_ROUTES  EXPORT_CUSTOM_ROUTES  STATE   STATE_DETAILS
consumer-peer-producer                   consumer   <project_name>             producer                                IPV4_ONLY   1460      False                 False                 ACTIVE  [2023-08-07T13:14:57.178-07:00]: Connected.
producer-peer-consumer                   producer   <project_name>             consumer                                IPV4_ONLY   1460      False                 False                 ACTIVE  [2023-08-07T13:14:57.178-07:00]: Connected.

Validasi bahwa VPC konsumen mengekspor rute PUPI:

gcloud compute networks peerings list-routes CONSUMER_PEERING_NAME \
    --direction=OUTGOING \
    --network=CONSUMER_NETWORK_NAME \
    --region=CONSUMER_CONTROL_PLANE_LOCATION

Outputnya mirip dengan berikut ini, yang menampilkan ketiga blok CIDR konsumen:

DEST_RANGE     TYPE                  NEXT_HOP_REGION  PRIORITY  STATUS
10.129.0.0/24  SUBNET_PEERING_ROUTE  us-central1      0         accepted by peer
172.16.5.0/24  SUBNET_PEERING_ROUTE  us-central1      0         accepted by peer
5.5.5.0/24     SUBNET_PEERING_ROUTE  us-central1      0         accepted by peer

Memvalidasi rute PUPI yang diimpor VPC produsen:

gcloud compute networks peerings list-routes PRODUCER_PEERING_NAME \
    --direction=INCOMING \
    --network=PRODUCER_NETWORK_NAME \
    --region=PRODUCER_CONTROL_PLANE_LOCATION

Outputnya mirip dengan berikut ini, yang menampilkan ketiga blok CIDR konsumen:

DEST_RANGE     TYPE                  NEXT_HOP_REGION  PRIORITY  STATUS
10.129.0.0/24  SUBNET_PEERING_ROUTE  us-central1      0         accepted
172.16.5.0/24  SUBNET_PEERING_ROUTE  us-central1      0         accepted
5.5.5.0/24     SUBNET_PEERING_ROUTE  us-central1      0         accepted

Validasi bahwa Pod GKE memiliki alamat PUPI:

kubectl get pod -o wide

Outputnya mirip dengan berikut ini, yang menunjukkan bahwa alamat IP Pod berada dalam rentang 5.5.5/24.

NAME                        READY   STATUS    RESTARTS   AGE   IP         NODE                                              NOMINATED NODE   READINESS GATES
helloweb-575d78464d-xfklj   1/1     Running   0          28m   5.5.5.16   gke-consumer-cluster-default-pool-e62b6542-dp5f   <none>           <none>

Langkah berikutnya

Baca panduan Mengonfigurasi akses layanan pribadi.
Baca panduan Mulai menggunakan Service Networking API.
Pelajari arsitektur referensi, diagram, dan praktik terbaik tentang Google Cloud. Lihat Cloud Architecture Center kami.

Mengonfigurasi alamat IP publik yang digunakan secara pribadi untuk GKE Tetap teratur dengan koleksi Simpan dan kategorikan konten berdasarkan preferensi Anda.

Ringkasan

Prasyarat

Mengonfigurasi alamat IP publik yang digunakan secara pribadi untuk cluster GKE

Biaya

Sebelum memulai

Menyiapkan Jaringan dan cluster

Memverifikasi jaringan dan subnetwork

Memverifikasi cluster GKE dan resource-nya

Memverifikasi solusi

Langkah berikutnya

Mengonfigurasi alamat IP publik yang digunakan secara pribadi untuk GKE
