이 문서에서는 Multus CNI, IPVLAN CNI 플러그인, Whereabouts IPAM 플러그인을 사용하여 Google Kubernetes Engine (GKE)에서 여러 네트워크 인터페이스를 사용하여 포드를 구성하는 방법을 설명합니다.
IPVLAN CNI 플러그인은 추가 Pod 인터페이스에 Layer 2 연결을 제공하고 Whereabouts IPAM 플러그인은 이러한 인터페이스에 IP 주소를 동적으로 할당합니다.
이 설정을 사용하면 네트워크 격리 및 세분화를 강화하기 위해 제어 영역과 데이터 영역 트래픽을 분리하는 등의 고급 네트워킹 구성을 사용할 수 있습니다.
이 문서는 조직의 네트워크를 설계하는 클라우드 설계자 및 네트워킹 전문가를 대상으로 합니다. Google Cloud 콘텐츠에서 참조하는 일반적인 역할 및 예시 태스크에 대해 자세히 알아보려면 일반 GKE 사용자 역할 및 태스크를 참조하세요.
이 문서를 읽기 전에 다음 개념을 숙지해야 합니다.
IPVLAN과 함께 Multus를 사용하는 경우의 이점
이 솔루션을 사용하여 다중 네트워크 인터페이스로 포드를 구성하면 몇 가지 주요 이점이 있습니다. Layer 2 모드에서 IPVLAN으로 Multus를 구성하는 기본 사용 사례는 Layer 2 인접성이 필요한 네트워크 세분화입니다.
- 트래픽 격리: 보안과 성능을 개선하기 위해 다양한 유형의 트래픽을 격리합니다. 예를 들어 민감한 관리 트래픽을 애플리케이션 데이터 트래픽과 분리할 수 있습니다.
- 제어 및 데이터 영역 분리: 제어 영역 트래픽용 기본 네트워크 인터페이스를 전용으로 사용하고 처리량이 많은 데이터 영역 트래픽을 보조 IPVLAN 인터페이스를 통해 라우팅합니다.
- 레이어 2 인접성: 동일한 보조 네트워크의 포드 간에 직접 레이어 2 연결이 필요한 애플리케이션의 요구사항을 충족합니다.
제한사항
Multus 인터페이스로 구성된 포드는 GKE의 기본 제공 다중 네트워킹 기능을 동시에 사용할 수 없습니다. 포드의 네트워크 구성은 Multus 또는 클러스터의 기본 멀티 네트워킹을 사용해야 합니다.
Multus가 IPVLAN 및 Whereabouts와 작동하는 방식
Multus는 포드가 여러 네트워크에 연결되도록 지원하는 CNI 메타 플러그인입니다. Multus는 디스패처 역할을 하며 다른 CNI 플러그인을 호출하여 NetworkAttachmentDefinition 리소스를 기반으로 네트워크 인터페이스를 구성합니다. NetworkAttachmentDefinition를 사용하여 각 추가 네트워크를 정의합니다. NetworkAttachmentDefinition는 해당 네트워크에 사용할 CNI 플러그인(예: IPVLAN)과 IPAM 플러그인 (예: Whereabouts)을 지정합니다.

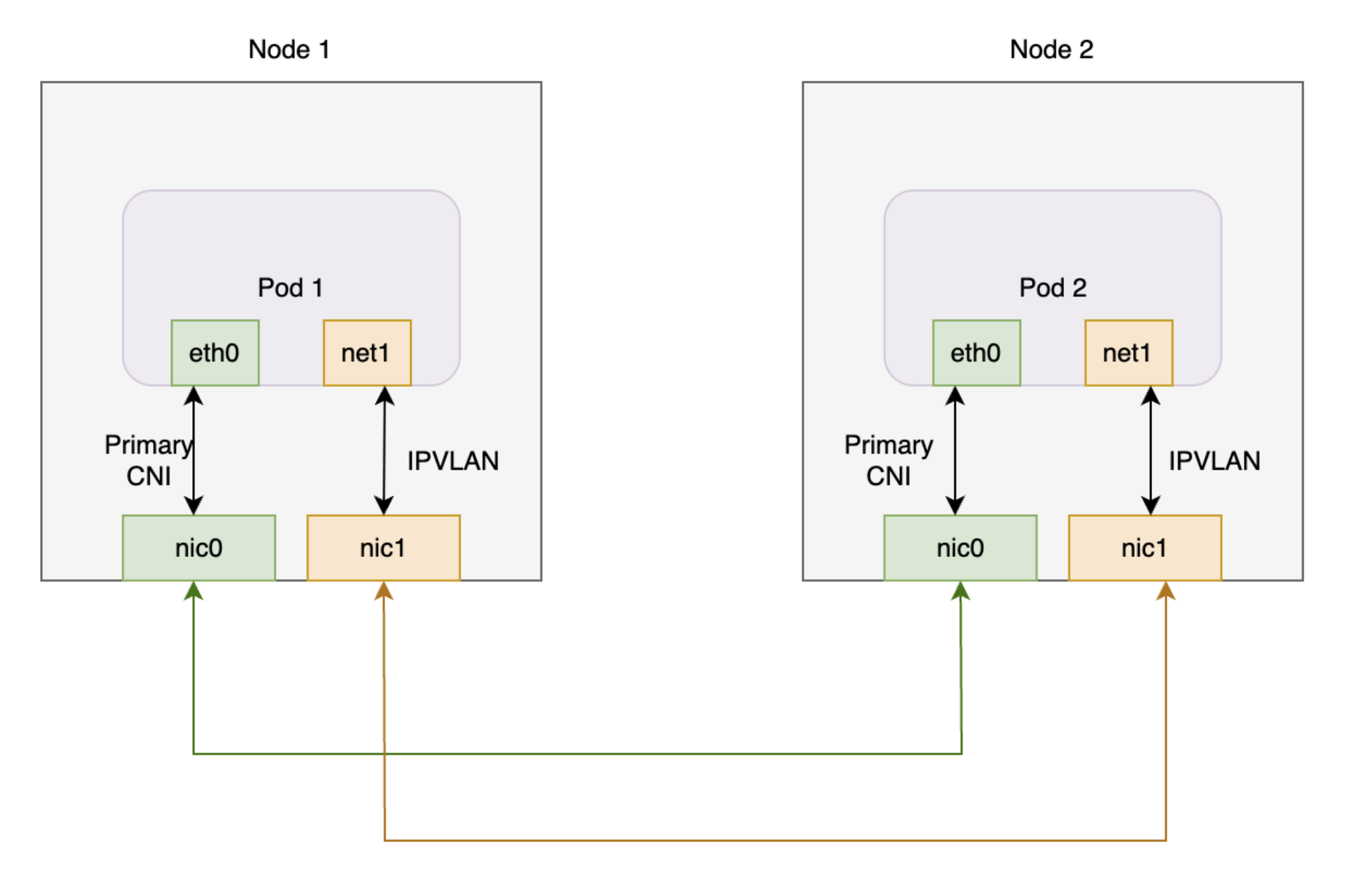

다음 다이어그램은 IPVLAN 및 Whereabouts 플러그인이 있는 Multus 아키텍처를 보여줍니다.Whereabouts 플러그인은 Multus 및 IPVLAN과 함께 작동하여 포드의 추가 네트워크 인터페이스에 대한 IP 주소 관리 (IPAM)를 처리합니다.
이 다이어그램은 각각 포드가 하나씩 있는 두 개의 노드를 보여줍니다. 각 포드에는 기본 인터페이스와 추가 인터페이스가 있습니다. 기본 인터페이스 두 개는 공유 네트워크 인터페이스 카드에 연결되고 추가 인터페이스 두 개는 다른 공유 네트워크 인터페이스 카드에 연결됩니다.
GKE에서 IPVLAN 및 Whereabouts와 함께 Multus를 사용하는 경우 일반적으로 포드에는 다음 인터페이스 구성이 있습니다.
- 기본 인터페이스 (
eth0): GKE Dataplane V2가 이 인터페이스를 관리하여 기본 클러스터 연결을 제공합니다. - 추가 인터페이스 (
net1등): Multus는 이러한 인터페이스를 관리합니다. Multus는 포드의 주석에 지정한 각NetworkAttachmentDefinition에 대해 레이어 2 모드에서 IPVLAN CNI 플러그인을 호출합니다. 이 구성은 보조 VPC 네트워크에 레이어 2 연결을 제공합니다. - IP 주소 관리 (IPAM):
NetworkAttachmentDefinition내에서 Whereabouts IPAM 플러그인을 구성합니다. Whereabouts IPAM 플러그인은 미리 정의된 범위에서 추가 IPVLAN 인터페이스에 IP 주소를 동적으로 할당합니다.
여러 네트워크를 사용한 포드 예약
포드를 만들고 주석에 NetworkAttachmentDefinition를 지정하면 GKE 스케줄러는 네트워크 요구사항을 충족할 수 있는 노드에만 포드를 배치합니다. 스케줄러는 필요한 보조 네트워크 인터페이스가 구성된 노드 풀 내의 노드를 식별합니다. 이 노드 식별 프로세스를 통해 스케줄러는 추가 네트워크에 연결하고 지정된 범위에서 IP 주소를 수신할 수 있는 노드에 포드를 예약합니다.
다음 섹션에서는 GKE 클러스터에서 IPVLAN 및 Whereabouts 플러그인을 사용하여 Multus를 구성하는 방법을 안내합니다.
시작하기 전에
시작하기 전에 다음 태스크를 수행했는지 확인합니다.
- Google Kubernetes Engine API를 사용 설정합니다. Google Kubernetes Engine API 사용 설정
- 이 태스크에 Google Cloud CLI를 사용하려면 gcloud CLI를 설치한 후 초기화합니다. 이전에 gcloud CLI를 설치했으면
gcloud components update명령어를 실행하여 최신 버전을 가져옵니다. 이전 gcloud CLI 버전에서는 이 문서의 명령어를 실행하지 못할 수 있습니다.
kubectl명령줄 도구를 설치합니다.- Dataplane V2, IP 별칭, 다중 네트워킹이 사용 설정된 버전 1.28 이상의 GKE 클러스터를 설정합니다. 방법은 포드에 대한 다중 네트워크 지원 설정을 참고하세요. 멀티 네트워킹을 사용 설정하면 멀티 IP 서브넷 및 영구 IP HA 정책 기능도 사용 설정되므로 노드 간 연결을 수동으로 설정할 필요가 없습니다.
- 호환성을 위해 GKE 검증 버전의 Multus CNI (예: v4.2.1)를 사용합니다.
VPC 설정
노드 네트워킹용 서브넷과 포드 네트워킹용 보조 범위를 만드는 등 Multus와 함께 사용할 가상 프라이빗 클라우드 (VPC)를 설정하려면 다음 단계를 완료하세요.
새 VPC를 만들거나 기존 VPC를 사용합니다.
gcloud compute networks create VPC_NAME \ --subnet-mode=customVPC_NAME을 VPC 이름으로 바꿉니다.이 VPC 내에 새 서브넷을 만듭니다.
gcloud compute networks subnets create SUBNET_NAME \ --range=PRIMARY_RANGE \ --network=VPC_NAME \ --region=REGION \ --secondary-range=SECONDARY_RANGE_NAME=SECONDARY_RANGE_CIDR다음을 바꿉니다.
SUBNET_NAME: 새 서브넷의 이름입니다.PRIMARY_RANGE: 서브넷의 기본 CIDR 범위(예:10.0.1.0/24) 이 명령어는 노드 인터페이스에 이 범위를 사용합니다.VPC_NAME: VPC의 이름REGION: 서브넷의 리전입니다(예:us-central1).SECONDARY_RANGE_NAME: 서브넷에 있는 포드의 보조 IP 주소 범위의 이름입니다.SECONDARY_RANGE_CIDR: 포드의 보조 CIDR 범위(예:172.16.1.0/24)입니다. 포드의 추가 인터페이스는 이 범위를 사용합니다.
이 명령어는 추가 노드 인터페이스의 기본 CIDR 범위와 추가 포드 인터페이스의 보조 범위가 있는 서브넷을 만듭니다.
GKE Standard 클러스터 만들기
멀티 네트워킹이 사용 설정된 GKE Standard 클러스터를 만듭니다.
gcloud container clusters create CLUSTER_NAME \
--cluster-version=CLUSTER_VERSION \
--enable-dataplane-v2 \
--enable-ip-alias \
--enable-multi-networking
다음을 바꿉니다.
CLUSTER_NAME: 새 클러스터의 이름CLUSTER_VERSION: GKE 클러스터의 버전입니다. 버전 1.28 이상을 사용해야 합니다.
멀티 네트워킹을 사용 설정하면 Multus CNI에 필요한 다중 네트워크 인터페이스가 있는 노드 풀을 만들 수 있습니다.
GKE Standard 노드 풀 만들기
추가 VPC 네트워크에 연결된 GKE Standard 노드 풀을 만듭니다.
gcloud container node-pools create NODEPOOL_NAME \
--cluster CLUSTER_NAME \
--zone "ZONE" \
--additional-node-network network=VPC_NAME,subnetwork=SUBNET_NAME \
--additional-pod-network subnetwork=SUBNET_NAME,pod-ipv4-range=SECONDARY_RANGE_NAME,max-pods-per-node=8
다음을 바꿉니다.
NODEPOOL_NAME: 새 노드 풀의 이름CLUSTER_NAME: 클러스터 이름입니다.ZONE: 노드 풀의 영역입니다(예:us-central1-c).VPC_NAME: 추가 VPC의 이름입니다.SUBNET_NAME: 서브넷의 이름SECONDARY_RANGE_NAME: 서브넷의 포드에 대한 보조 IP 주소 범위의 이름입니다.
이 명령어는 노드에 SUBNET_NAME의 추가 네트워크 인터페이스가 있는 노드 풀을 만들고 이러한 노드의 포드는 SECONDARY_RANGE_NAME의 IP 주소를 사용할 수 있습니다.
다중 네트워킹 기능이 있는 GKE 클러스터를 만드는 방법에 관한 자세한 내용은 포드에 대한 다중 네트워크 지원 설정을 참고하세요.
Multus 배포 적용
포드에 여러 네트워크 인터페이스를 사용 설정하려면 Multus CNI 플러그인을 설치하세요. 필수 DaemonSet 및 맞춤 리소스 정의 (CRD)가 포함된 다음 매니페스트를 multus-manifest.yaml로 저장합니다.
apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition metadata: name: ippools.whereabouts.cni.cncf.io spec: group: whereabouts.cni.cncf.io names: kind: IPPool listKind: IPPoolList plural: ippools singular: ippool scope: Namespaced versions: - name: v1alpha1 schema: openAPIV3Schema: description: IPPool is the Schema for the ippools API properties: apiVersion: description: 'APIVersion defines the versioned schema of this representation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/api-conventions.md#resources' type: string kind: description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/api-conventions.md#types-kinds' type: string metadata: type: object spec: description: IPPoolSpec defines the desired state of IPPool properties: allocations: additionalProperties: description: IPAllocation represents metadata about the pod/container owner of a specific IP properties: id: type: string podref: type: string required: - id type: object description: Allocations is the set of allocated IPs for the given range. Its indices are a direct mapping to the IP with the same index/offset for the pools range. type: object range: description: Range is a RFC 4632/4291-style string that represents an IP address and prefix length in CIDR notation type: string required: - allocations - range type: object type: object served: true storage: true status: acceptedNames: kind: "" plural: "" conditions: [] storedVersions: [] --- apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition metadata: annotations: controller-gen.kubebuilder.io/version: v0.4.1 name: overlappingrangeipreservations.whereabouts.cni.cncf.io spec: group: whereabouts.cni.cncf.io names: kind: OverlappingRangeIPReservation listKind: OverlappingRangeIPReservationList plural: overlappingrangeipreservations singular: overlappingrangeipreservation scope: Namespaced versions: - name: v1alpha1 schema: openAPIV3Schema: description: OverlappingRangeIPReservation is the Schema for the OverlappingRangeIPReservations API properties: apiVersion: description: 'APIVersion defines the versioned schema of this representation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources' type: string kind: description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds' type: string metadata: type: object spec: description: OverlappingRangeIPReservationSpec defines the desired state of OverlappingRangeIPReservation properties: containerid: type: string podref: type: string required: - containerid type: object required: - spec type: object served: true storage: true status: acceptedNames: kind: "" plural: "" conditions: [] storedVersions: [] --- kind: ConfigMap apiVersion: v1 metadata: name: multus-cni-config namespace: kube-system labels: app: gke-multinet data: cni-conf.json: | { "name": "multus-cni-network", "type": "multus", "confDir": "/etc/cni/net.d", "namespaceIsolation": true, "logLevel": "verbose", "logFile": "/var/log/multus.log", "kubeconfig": "/var/lib/kubelet/kubeconfig", "clusterNetwork": "gke-pod-network" } --- apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition metadata: name: network-attachment-definitions.k8s.cni.cncf.io spec: group: k8s.cni.cncf.io scope: Namespaced names: plural: network-attachment-definitions singular: network-attachment-definition kind: NetworkAttachmentDefinition shortNames: - net-attach-def versions: - name: v1 served: true storage: true schema: openAPIV3Schema: description: 'NetworkAttachmentDefinition is a CRD schema specified by the Network Plumbing Working Group to express the intent for attaching pods to one or more logical or physical networks. More information available at: https://github.com/k8snetworkplumbingwg/multi-net-spec' type: object properties: apiVersion: description: 'APIVersion defines the versioned schema of this represen tation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources' type: string kind: description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds' type: string metadata: type: object spec: description: 'NetworkAttachmentDefinition spec defines the desired state of a network attachment' type: object properties: config: description: 'NetworkAttachmentDefinition config is a JSON-formatted CNI configuration' type: string --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRole metadata: name: multus-role rules: - apiGroups: ["k8s.cni.cncf.io"] resources: - '*' verbs: - '*' --- kind: ClusterRole apiVersion: rbac.authorization.k8s.io/v1 metadata: name: whereabouts rules: - apiGroups: - whereabouts.cni.cncf.io resources: - ippools - overlappingrangeipreservations verbs: - get - list - watch - create - update - patch - delete - apiGroups: - coordination.k8s.io resources: - leases verbs: - create - apiGroups: - coordination.k8s.io resources: - leases resourceNames: - whereabouts verbs: - '*' - apiGroups: [""] resources: - pods verbs: - list - get --- kind: ClusterRoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: multus-role-binding subjects: - kind: Group name: system:nodes roleRef: kind: ClusterRole name: multus-role apiGroup: rbac.authorization.k8s.io --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRoleBinding metadata: name: whereabouts-role-binding roleRef: apiGroup: rbac.authorization.k8s.io kind: ClusterRole name: whereabouts subjects: - kind: ServiceAccount name: whereabouts-sa namespace: kube-system --- apiVersion: v1 kind: ServiceAccount metadata: name: whereabouts-sa namespace: kube-system --- apiVersion: apps/v1 kind: DaemonSet metadata: name: gke-multinet namespace: kube-system labels: app: gke-multinet spec: selector: matchLabels: app: gke-multinet template: metadata: labels: app: gke-multinet spec: priorityClassName: system-node-critical hostNetwork: true tolerations: - operator: Exists serviceAccountName: whereabouts-sa containers: - name: whereabouts-gc command: [/ip-control-loop] args: - "--log-level=debug" - "--enable-pod-watch=false" - "--cron-schedule=* * * * *" image: gcr.io/gke-release/whereabouts:v0.7.0-gke.3@sha256:2bb8450a99d86c73b262f5ccd8c433d3e3abf17d36ee5c3bf1056a1fe479e8c2 env: - name: NODENAME valueFrom: fieldRef: apiVersion: v1 fieldPath: spec.nodeName - name: WHEREABOUTS_NAMESPACE valueFrom: fieldRef: fieldPath: metadata.namespace resources: requests: cpu: "100m" memory: "50Mi" limits: cpu: "100m" memory: "50Mi" initContainers: - name: install-multus-config image: gcr.io/gke-release/multus-cni:v4.2.1-gke.6@sha256:25b48b8dbbf6c78a10452836f52dee456514783565b70633a168a39e6d322310 args: - "--cni-conf-dir=/host/etc/cni/net.d" - "--multus-conf-file=/tmp/multus-conf/00-multus.conf" - "--multus-log-level=verbose" - "--multus-kubeconfig-file-host=/var/lib/kubelet/kubeconfig" - "--skip-multus-binary-copy=true" - "--skip-config-watch=true" resources: requests: cpu: "100m" memory: "50Mi" limits: cpu: "100m" memory: "50Mi" securityContext: privileged: true volumeMounts: - name: cni mountPath: /host/etc/cni/net.d - name: multus-cfg mountPath: /tmp/multus-conf - name: install-whereabouts command: ["/bin/sh"] args: - -c - > SLEEP=false /install-cni.sh image: gcr.io/gke-release/whereabouts:v0.7.0-gke.3@sha256:2bb8450a99d86c73b262f5ccd8c433d3e3abf17d36ee5c3bf1056a1fe479e8c2 env: - name: NODENAME valueFrom: fieldRef: apiVersion: v1 fieldPath: spec.nodeName - name: WHEREABOUTS_NAMESPACE valueFrom: fieldRef: fieldPath: metadata.namespace resources: requests: cpu: "100m" memory: "50Mi" limits: cpu: "100m" memory: "50Mi" securityContext: privileged: true volumeMounts: - name: cni mountPath: /host/etc/cni/net.d - name: cnibin mountPath: /host/opt/cni/bin - name: install-binary image: gcr.io/gke-release/multus-cni:v4.2.1-gke.6@sha256:25b48b8dbbf6c78a10452836f52dee456514783565b70633a168a39e6d322310 command: ["/gkecmd"] args: - "-operation=copy" - "-cni-bin-dir=/host/opt/cni/bin" resources: requests: cpu: "10m" memory: "100Mi" limits: cpu: "10m" memory: "100Mi" securityContext: privileged: true volumeMounts: - name: cnibin mountPath: /host/opt/cni/bin volumes: - hostPath: path: /var/lib/kubelet/kubeconfig type: File name: kubelet-credentials - name: cni hostPath: path: /etc/cni/net.d type: DirectoryOrCreate - name: cnibin hostPath: path: /home/kubernetes/bin type: DirectoryOrCreate - name: multus-cfg configMap: name: multus-cni-config items: - key: cni-conf.json path: 00-multus.conf updateStrategy: rollingUpdate: maxUnavailable: 2 type: RollingUpdate
그런 다음 매니페스트를 클러스터에 적용합니다.
kubectl apply -f multus-manifest.yaml
NetworkAttachmentDefinition 매니페스트 만들기
포드가 추가 네트워크에 연결되도록 하려면 NetworkAttachmentDefinition 매니페스트를 만드세요. 이 매니페스트는 포드가 네트워크에 연결되는 방식을 정의하고 Whereabouts와 같은 IPAM 플러그인이 할당하는 IP 주소 범위를 지정합니다. 이 범위는 노드의 추가 네트워크 인터페이스를 연결하는 서브넷에 속해야 합니다.
이 매니페스트를
nad.yaml로 저장합니다. 이 매니페스트는 IPVLAN 및 Whereabouts 플러그인을 사용합니다.apiVersion: "k8s.cni.cncf.io/v1" kind: NetworkAttachmentDefinition metadata: name: NAD_NAME spec: config: '{ "cniVersion": "0.3.1", "plugins": [ { "type": "ipvlan", "master": "eth1", "mode": "l2", "ipam": { "type": "whereabouts", "range": SECONDARY_RANGE_NAME } } ] }'매니페스트에는 다음 필드가 포함됩니다.
NAD_NAME:NetworkAttachmentDefinition의 이름입니다.master: IPVLAN의master인터페이스 역할을 하는 노드의 보조 네트워크 인터페이스 이름입니다. GKE에서 보조 네트워크 인터페이스는 일반적으로eth1로 시작하고 순차적으로 이름이 지정됩니다. 인터페이스 이름을 확인하려면 SSH를 사용하여 노드에 연결하고ip addr명령어를 실행합니다.range: 포드 인터페이스의 IP 주소 범위입니다. 포드에 대해 만든 보조 IPv4 범위 (SECONDARY_RANGE_NAME)와 동일합니다. 예를 들어172.16.1.0/24입니다.
매니페스트를 클러스터에 적용합니다.
kubectl apply -f nad.yaml
포드를 추가 네트워크에 연결
포드를 추가 네트워크에 연결하려면 포드 매니페스트에 k8s.v1.cni.cncf.io/networks 주석을 추가합니다. 여러 네트워크의 경우 다음 형식으로 NetworkAttachmentDefinition 이름의 쉼표로 구분된 목록을 제공합니다.
<namespace>/<nad-name>
다음 예시는 default 네임스페이스에서 NAD_NAME이라는 이름의 NetworkAttachmentDefinition에 연결되는 포드 매니페스트를 보여줍니다.
apiVersion: v1
kind: Pod
metadata:
name: samplepod
annotations:
k8s.v1.cni.cncf.io/networks: default/NAD_NAME
spec:
containers:
- name: sample-container
image: nginx
NAD_NAME을 생성한 NetworkAttachmentDefinition의 이름으로 바꿉니다.
이 매니페스트를 적용하면 Kubernetes는 NetworkAttachmentDefinition에서 지정한 네트워크에 연결된 추가 네트워크 인터페이스 (net1)를 사용하여 Pod를 만듭니다.
포드의 추가 IP 주소 확인
포드를 추가 네트워크에 연결한 후 포드가 추가 IP 주소를 수신하는지 확인하려면 포드 내의 네트워크 인터페이스를 검사하세요.
samplepod를 검사하고 추가 IP 주소를 확인하려면 다음 명령어를 사용하세요.$kubectl describe pod PODNAMEPODNAME을 포드 이름으로 바꿉니다(예:samplepod).출력을 검토합니다.
eth0인터페이스에는 포드의 기본 IP 주소가 있습니다. Whereabouts 플러그인은 추가 IP 주소를net1와 같은 다른 인터페이스에 할당합니다.출력은 다음과 비슷합니다.
k8s.v1.cni.cncf.io/network-status: [{ "name": "gke-pod-network", "interface": "eth0", "ips": [ "10.104.3.4" ], "mac": "ea:e2:f6:ce:18:b5", "default": true, "dns": {}, "gateway": [ "\u003cnil\u003e" ] },{ "name": "default/my-nad", "interface": "net1", "ips": [ "10.200.1.1" ], "mac": "42:01:64:c8:c8:07", "dns": {} }] k8s.v1.cni.cncf.io/networks: default/my-nad이 예시에서
10.104.5.19는eth0의 기본 IP 주소이고10.200.1.1는net1의 추가 IP 주소입니다.
