Configurare Multus con IPVLAN e Whereabouts

Questo documento spiega come configurare i pod in Google Kubernetes Engine (GKE) con più interfacce di rete utilizzando Multus CNI, il plug-in IPVLAN CNI e il plug-in Whereabouts IPAM.

Il plug-in IPVLAN CNI fornisce connettività di livello 2 per le interfacce dei pod aggiuntive, mentre il plug-in Whereabouts IPAM assegna dinamicamente gli indirizzi IP.

Questa configurazione consente configurazioni di rete avanzate, come la separazione del traffico del control plane e del data plane per una maggiore segmentazione e isolamento della rete.

Questo documento è destinato agli architetti cloud e agli specialisti di networking che progettano e realizzano l'architettura della rete per la loro organizzazione. Per saperne di più sui ruoli comuni e sulle attività di esempio a cui facciamo riferimento nei Google Cloud contenuti, consulta Ruoli e attività comuni degli utenti GKE.

Prima di leggere questo documento, assicurati di conoscere i seguenti concetti:

Vantaggi dell'utilizzo di Multus con IPVLAN

La configurazione dei pod con più interfacce di rete utilizzando questa soluzione offre diversi vantaggi principali. I principali casi d'uso per la configurazione di Multus con IPVLAN in modalità di livello 2 riguardano la segmentazione della rete che richiede l'adiacenza di livello 2:

  • Isolamento del traffico: isola diversi tipi di traffico per una maggiore sicurezza e prestazioni. Ad esempio, puoi separare il traffico di gestione sensibile dal traffico di dati delle applicazioni.
  • Separazione del control plane e del data plane: dedica l'interfaccia di rete principale al traffico del control plane, mentre indirizza il traffico del data plane a elevata velocità effettiva tramite un'interfaccia IPVLAN secondaria.
  • Adiacenza di livello 2: soddisfa i requisiti delle applicazioni che richiedono la connettività diretta di livello 2 tra i pod sulla stessa rete secondaria.

Limitazioni

Multus con IPVLAN e Whereabouts presenta le seguenti limitazioni:

  • I pod configurati con le interfacce Multus non possono utilizzare contemporaneamente le funzionalità di networking multiplo integrate di GKE. La configurazione di rete di un pod deve utilizzare Multus o il networking multiplo integrato del cluster.
  • Multus con IPVLAN e Whereabouts richiede la risoluzione ARP di livello 2 intra-pod per funzionare correttamente.
  • Per impostazione predefinita, le subnet VPC non consentono la risoluzione ARP sulle interfacce secondarie delle VM di Compute Engine. Per consentire questa risoluzione ARP, puoi registrarti all'anteprima privata della funzionalità resolve-subnet-mask aprendo una richiesta di assistenza.

Come funziona Multus con IPVLAN e Whereabouts

Multus è un meta-plug-in CNI che consente ai pod di collegarsi a più reti. Multus funge da dispatcher, chiamando altri plug-in CNI per configurare le interfacce di rete in base alle risorse NetworkAttachmentDefinition. Definisci ogni rete aggiuntiva utilizzando un NetworkAttachmentDefinition, che specifica quale plug-in CNI (ad esempio IPVLAN) e quale plug-in IPAM (ad esempio Whereabouts) utilizzare per quella rete.

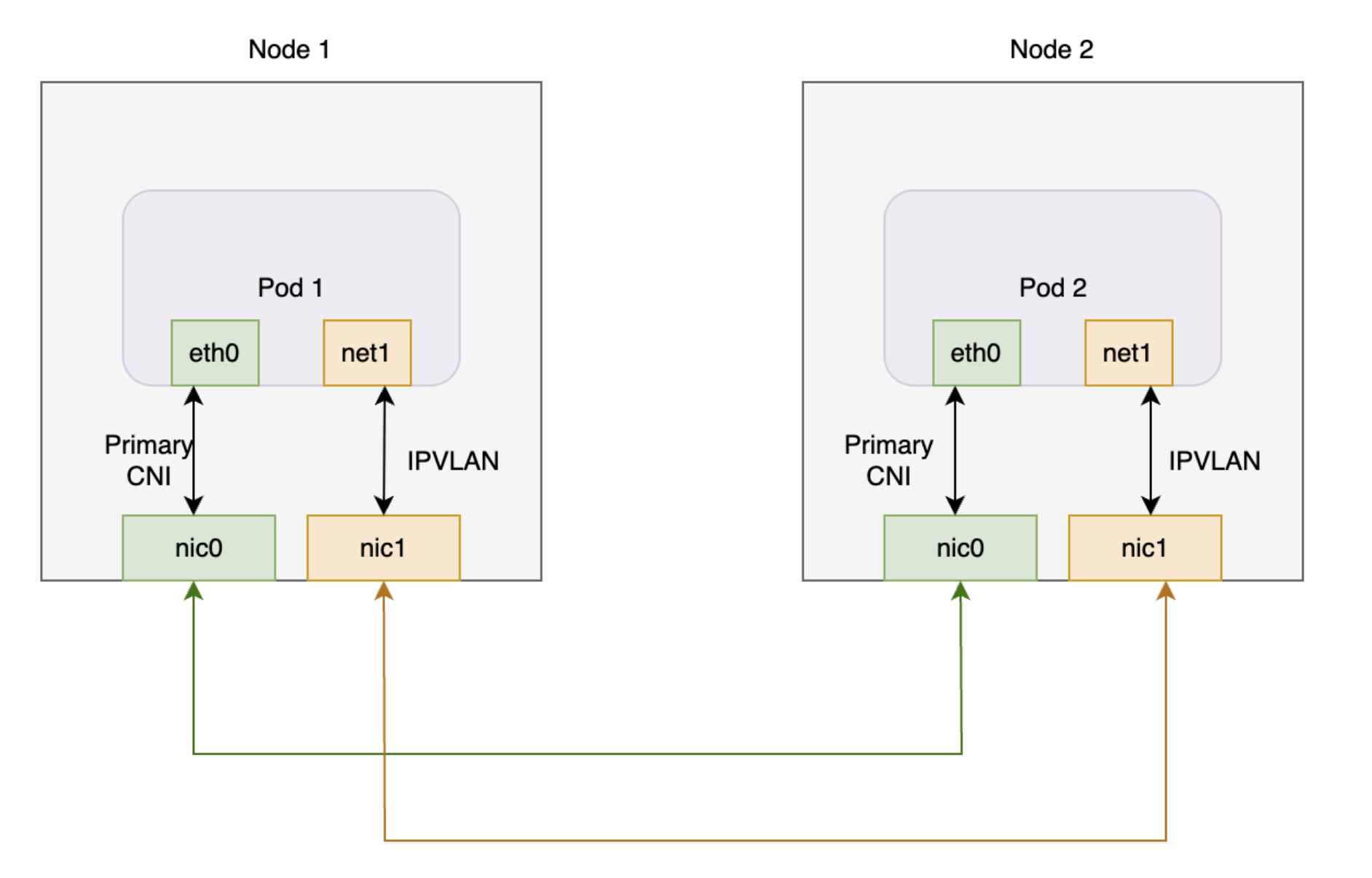

Il seguente diagramma illustra l'architettura Multus con i plug-in IPVLAN e Whereabouts.Il plug-in Whereabouts funziona con Multus e IPVLAN per gestire la gestione degli indirizzi IP (IPAM) per le interfacce di rete aggiuntive dei pod.

Diagramma che mostra come funzionano insieme Multus, IPVLAN e Whereabouts in GKE.
Figura 1. Architettura Multus con i plug-in IPVLAN e Whereabouts.

Questo diagramma mostra due nodi, ognuno con un pod. Ogni pod ha un'interfaccia principale e un'interfaccia aggiuntiva. Le due interfacce principali si connettono a una scheda di interfaccia di rete condivisa, mentre le due interfacce aggiuntive si connettono a una scheda di interfaccia di rete condivisa diversa.

Quando utilizzi Multus con IPVLAN e Whereabouts su GKE, i pod in genere hanno la seguente configurazione dell'interfaccia:

  • Interfaccia principale (eth0): GKE Dataplane V2 gestisce questa interfaccia, fornendo la connettività predefinita del cluster.
  • Interfacce aggiuntive (net1 e così via): Multus gestisce queste interfacce. Multus richiama il plug-in IPVLAN CNI in modalità di livello 2 per ogni NetworkAttachmentDefinition specificato nelle annotazioni di un pod. Questa configurazione fornisce la connettività di livello 2 a una rete VPC secondaria.
  • Gestione degli indirizzi IP (IPAM): configura il plug-in Whereabouts IPAM all'interno di NetworkAttachmentDefinition. Il plug-in Whereabouts IPAM assegna dinamicamente gli indirizzi IP alle interfacce IPVLAN aggiuntive da un intervallo predefinito.

Pianificazione dei pod con più reti

Quando crei un pod e specifichi un NetworkAttachmentDefinition nelle relative annotazioni, lo scheduler GKE inserisce il pod solo su un nodo in grado di soddisfare i requisiti di rete. Lo scheduler identifica i nodi all'interno di un pool di nodi che hanno l'interfaccia di rete secondaria necessaria configurata. Questo processo di identificazione dei nodi aiuta a garantire che lo scheduler pianifichi il pod su un nodo in grado di connettersi alla rete aggiuntiva e ricevere un indirizzo IP dall'intervallo specificato.

Le sezioni seguenti ti guideranno nella configurazione dei plug-in Multus con IPVLAN e Whereabouts nel cluster GKE.

Prima di iniziare

Prima di iniziare, assicurati di aver eseguito le seguenti attività:

  • Abilita l'API Google Kubernetes Engine.
    • Abilita l'API Google Kubernetes Engine
  • Se vuoi utilizzare Google Cloud CLI per questa attività, installala e poi inizializza gcloud CLI. Se hai già installato gcloud CLI, scarica l'ultima versione eseguendo il gcloud components update comando. Le versioni precedenti di gcloud CLI potrebbero non supportare l'esecuzione dei comandi in questo documento.
  • Installa lo strumento a riga di comando kubectl.
  • Configura un cluster GKE con la versione 1.28 o successive con Dataplane V2, IP alias e networking multiplo abilitati. Per scoprire come, consulta Configurare il supporto di più reti per i pod. L'abilitazione del networking multiplo abilita anche le funzionalità Multi-IP-Subnet e Persistent-IP HA Policy, che eliminano la necessità di configurare manualmente la connettività tra i nodi.
  • Utilizza una versione di Multus CNI convalidata da GKE (ad esempio la versione 4.2.1) per la compatibilità.

Configurare VPC

Per configurare Virtual Private Cloud (VPC) da utilizzare con Multus, inclusa la creazione di una subnet per il networking dei nodi e di intervalli secondari per il networking dei pod, completa i seguenti passaggi:

  1. Crea un nuovo VPC o utilizzane uno esistente:

    gcloud compute networks create VPC_NAME \
--subnet-mode=custom

    Sostituisci VPC_NAME con il nome del VPC.

  2. Crea una nuova subnet all'interno di questo VPC:

    gcloud compute networks subnets create SUBNET_NAME \
    --range=PRIMARY_RANGE \
    --network=VPC_NAME \
    --region=REGION \
    --secondary-range=SECONDARY_RANGE_NAME=SECONDARY_RANGE_CIDR

    Sostituisci quanto segue:

    • SUBNET_NAME: il nome della nuova subnet.
    • PRIMARY_RANGE: l'intervallo CIDR primario per la subnet, ad esempio 10.0.1.0/24. Questo comando utilizza questo intervallo per le interfacce dei nodi.
    • VPC_NAME: il nome del VPC.
    • REGION: la regione della subnet, ad esempio us-central1.
    • SECONDARY_RANGE_NAME: il nome dell'intervallo di indirizzi IP secondario per i pod nella subnet.
    • SECONDARY_RANGE_CIDR: l'intervallo CIDR secondario per i pod, ad esempio 172.16.1.0/24. Le interfacce aggiuntive sui pod utilizzano questo intervallo.

    Questo comando crea una subnet con un intervallo CIDR primario per un'interfaccia di nodo aggiuntiva e un intervallo secondario per le interfacce dei pod aggiuntive.

Creare un cluster GKE Standard

Crea un cluster GKE Standard con il networking multiplo abilitato:

gcloud container clusters create CLUSTER_NAME \
    --cluster-version=CLUSTER_VERSION \
    --enable-dataplane-v2 \
    --enable-ip-alias \
    --enable-multi-networking

Sostituisci quanto segue:

  • CLUSTER_NAME: il nome del nuovo cluster.
  • CLUSTER_VERSION: la versione del cluster GKE. Devi utilizzare la versione 1.28 o successive.

L'abilitazione del networking multiplo consente di creare node pool con più interfacce di rete, che Multus CNI richiede.

Creare un pool di nodi GKE Standard

Crea un pool di nodi GKE Standard connesso a reti VPC aggiuntive:

gcloud container node-pools create NODEPOOL_NAME \
    --cluster CLUSTER_NAME \
    --zone "ZONE" \
    --additional-node-network network=VPC_NAME,subnetwork=SUBNET_NAME \
    --additional-pod-network subnetwork=SUBNET_NAME,pod-ipv4-range=SECONDARY_RANGE_NAME,max-pods-per-node=8

Sostituisci quanto segue:

  • NODEPOOL_NAME: il nome del nuovo pool di nodi.
  • CLUSTER_NAME: il nome del cluster.
  • ZONE: la zona del pool di nodi, ad esempio us-central1-c.
  • VPC_NAME: il nome del VPC aggiuntivo.
  • SUBNET_NAME: il nome della subnet.
  • SECONDARY_RANGE_NAME: il nome dell'intervallo di indirizzi IP secondario per i pod nella subnet.

Questo comando crea un pool di nodi in cui i nodi hanno un'interfaccia di rete aggiuntiva in SUBNET_NAME, e i pod su questi nodi possono utilizzare gli indirizzi IP di SECONDARY_RANGE_NAME.

Per ulteriori informazioni sulla creazione di cluster GKE con funzionalità di networking multiplo, consulta Configurare il supporto di più reti per i pod.

Applicare il deployment di Multus

Per abilitare più interfacce di rete per i pod, installa il plug-in Multus CNI. Salva il seguente manifest, che include il DaemonSet e la definizione di risorsa personalizzata (CRD) richiesti, come multus-manifest.yaml:

apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  name: ippools.whereabouts.cni.cncf.io
spec:
  group: whereabouts.cni.cncf.io
  names:
    kind: IPPool
    listKind: IPPoolList
    plural: ippools
    singular: ippool
  scope: Namespaced
  versions:
  - name: v1alpha1
    schema:
      openAPIV3Schema:
        description: IPPool is the Schema for the ippools API
        properties:
          apiVersion:
            description: 'APIVersion defines the versioned schema of this representation
                of an object. Servers should convert recognized schemas to the latest
                internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/api-conventions.md#resources'
            type: string
          kind:
            description: 'Kind is a string value representing the REST resource this
                object represents. Servers may infer this from the endpoint the client
                submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/api-conventions.md#types-kinds'
            type: string
          metadata:
            type: object
          spec:
            description: IPPoolSpec defines the desired state of IPPool
            properties:
              allocations:
                additionalProperties:
                  description: IPAllocation represents metadata about the pod/container
                    owner of a specific IP
                  properties:
                    id:
                      type: string
                    podref:
                      type: string
                  required:
                  - id
                  type: object
                description: Allocations is the set of allocated IPs for the given
                  range. Its indices are a direct mapping to the IP with the same
                  index/offset for the pools range.
                type: object
              range:
                description: Range is a RFC 4632/4291-style string that represents
                  an IP address and prefix length in CIDR notation
                type: string
            required:
            - allocations
            - range
            type: object
        type: object
    served: true
    storage: true
status:
  acceptedNames:
    kind: ""
    plural: ""
  conditions: []
  storedVersions: []
---
apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  annotations:
    controller-gen.kubebuilder.io/version: v0.4.1
  name: overlappingrangeipreservations.whereabouts.cni.cncf.io
spec:
  group: whereabouts.cni.cncf.io
  names:
    kind: OverlappingRangeIPReservation
    listKind: OverlappingRangeIPReservationList
    plural: overlappingrangeipreservations
    singular: overlappingrangeipreservation
  scope: Namespaced
  versions:
  - name: v1alpha1
    schema:
      openAPIV3Schema:
        description: OverlappingRangeIPReservation is the Schema for the OverlappingRangeIPReservations
          API
        properties:
          apiVersion:
            description: 'APIVersion defines the versioned schema of this representation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources'
            type: string
          kind:
            description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds'
            type: string
          metadata:
            type: object
          spec:
            description: OverlappingRangeIPReservationSpec defines the desired state
              of OverlappingRangeIPReservation
            properties:
              containerid:
                type: string
              podref:
                type: string
            required:
            - containerid
            type: object
        required:
        - spec
        type: object
    served: true
    storage: true
status:
  acceptedNames:
    kind: ""
    plural: ""
  conditions: []
  storedVersions: []
---
kind: ConfigMap
apiVersion: v1
metadata:
  name: multus-cni-config
  namespace: kube-system
  labels:
    app: gke-multinet
data:
  cni-conf.json: |
    {
      "name": "multus-cni-network",
      "type": "multus",
      "confDir": "/etc/cni/net.d",
      "namespaceIsolation": true,
      "logLevel": "verbose",
      "logFile": "/var/log/multus.log",
      "kubeconfig": "/var/lib/kubelet/kubeconfig",
      "clusterNetwork": "gke-pod-network"
    }
---
apiVersion: apiextensions.k8s.io/v1
kind: CustomResourceDefinition
metadata:
  name: network-attachment-definitions.k8s.cni.cncf.io
spec:
  group: k8s.cni.cncf.io
  scope: Namespaced
  names:
    plural: network-attachment-definitions
    singular: network-attachment-definition
    kind: NetworkAttachmentDefinition
    shortNames:
    - net-attach-def
  versions:
  - name: v1
    served: true
    storage: true
    schema:
      openAPIV3Schema:
        description: 'NetworkAttachmentDefinition is a CRD schema specified by the Network Plumbing
            Working Group to express the intent for attaching pods to one or more logical or physical
            networks. More information available at: https://github.com/k8snetworkplumbingwg/multi-net-spec'
        type: object
        properties:
          apiVersion:
            description: 'APIVersion defines the versioned schema of this represen
                tation of an object. Servers should convert recognized schemas to the
                latest internal value, and may reject unrecognized values. More info:
                https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources'
            type: string
          kind:
            description: 'Kind is a string value representing the REST resource this
                object represents. Servers may infer this from the endpoint the client
                submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds'
            type: string
          metadata:
            type: object
          spec:
            description: 'NetworkAttachmentDefinition spec defines the desired state of a network attachment'
            type: object
            properties:
              config:
                description: 'NetworkAttachmentDefinition config is a JSON-formatted CNI configuration'
                type: string
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: multus-role
rules:
- apiGroups: ["k8s.cni.cncf.io"]
  resources:
  - '*'
  verbs:
  - '*'
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: whereabouts
rules:
- apiGroups:
  - whereabouts.cni.cncf.io
  resources:
  - ippools
  - overlappingrangeipreservations
  verbs:
  - get
  - list
  - watch
  - create
  - update
  - patch
  - delete
- apiGroups:
  - coordination.k8s.io
  resources:
  - leases
  verbs:
  - create
- apiGroups:
  - coordination.k8s.io
  resources:
  - leases
  resourceNames:
  - whereabouts
  verbs:
  - '*'
- apiGroups: [""]
  resources:
  - pods
  verbs:
  - list
  - get
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: multus-role-binding
subjects:
- kind: Group
  name: system:nodes
roleRef:
  kind: ClusterRole
  name: multus-role
  apiGroup: rbac.authorization.k8s.io
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: whereabouts-role-binding
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: whereabouts
subjects:
- kind: ServiceAccount
  name: whereabouts-sa
  namespace: kube-system
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: whereabouts-sa
  namespace: kube-system
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: gke-multinet
  namespace: kube-system
  labels:
    app: gke-multinet
spec:
  selector:
    matchLabels:
      app: gke-multinet
  template:
    metadata:
      labels:
        app: gke-multinet
    spec:
      priorityClassName: system-node-critical
      hostNetwork: true
      tolerations:
      - operator: Exists
      serviceAccountName: whereabouts-sa
      containers:
      - name: whereabouts-gc
        command: [/ip-control-loop]
        args:
        - "--log-level=debug"
        - "--enable-pod-watch=false"
        - "--cron-schedule=* * * * *"
        image: gcr.io/gke-release/whereabouts:v0.7.0-gke.3@sha256:2bb8450a99d86c73b262f5ccd8c433d3e3abf17d36ee5c3bf1056a1fe479e8c2
        env:
        - name: NODENAME
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: spec.nodeName
        - name: WHEREABOUTS_NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        resources:
          requests:
            cpu: "100m"
            memory: "50Mi"
          limits:
            cpu: "100m"
            memory: "50Mi"
      initContainers:
      - name: install-multus-config
        image: gcr.io/gke-release/multus-cni:v4.2.1-gke.6@sha256:25b48b8dbbf6c78a10452836f52dee456514783565b70633a168a39e6d322310
        args:
        - "--cni-conf-dir=/host/etc/cni/net.d"
        - "--multus-conf-file=/tmp/multus-conf/00-multus.conf"
        - "--multus-log-level=verbose"
        - "--multus-kubeconfig-file-host=/var/lib/kubelet/kubeconfig"
        - "--skip-multus-binary-copy=true"
        - "--skip-config-watch=true"
        resources:
          requests:
            cpu: "100m"
            memory: "50Mi"
          limits:
            cpu: "100m"
            memory: "50Mi"
        securityContext:
          privileged: true
        volumeMounts:
        - name: cni
          mountPath: /host/etc/cni/net.d
        - name: multus-cfg
          mountPath: /tmp/multus-conf
      - name: install-whereabouts
        command: ["/bin/sh"]
        args:
        - -c
        - >
          SLEEP=false /install-cni.sh
        image: gcr.io/gke-release/whereabouts:v0.7.0-gke.3@sha256:2bb8450a99d86c73b262f5ccd8c433d3e3abf17d36ee5c3bf1056a1fe479e8c2
        env:
        - name: NODENAME
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: spec.nodeName
        - name: WHEREABOUTS_NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        resources:
          requests:
            cpu: "100m"
            memory: "50Mi"
          limits:
            cpu: "100m"
            memory: "50Mi"
        securityContext:
          privileged: true
        volumeMounts:
        - name: cni
          mountPath: /host/etc/cni/net.d
        - name: cnibin
          mountPath: /host/opt/cni/bin
      - name: install-binary
        image: gcr.io/gke-release/multus-cni:v4.2.1-gke.6@sha256:25b48b8dbbf6c78a10452836f52dee456514783565b70633a168a39e6d322310
        command: ["/gkecmd"]
        args:
        - "-operation=copy"
        - "-cni-bin-dir=/host/opt/cni/bin"
        resources:
          requests:
            cpu: "10m"
            memory: "100Mi"
          limits:
            cpu: "10m"
            memory: "100Mi"
        securityContext:
          privileged: true
        volumeMounts:
        - name: cnibin
          mountPath: /host/opt/cni/bin
      volumes:
      - hostPath:
          path: /var/lib/kubelet/kubeconfig
          type: File
        name: kubelet-credentials
      - name: cni
        hostPath:
          path: /etc/cni/net.d
          type: DirectoryOrCreate
      - name: cnibin
        hostPath:
          path: /home/kubernetes/bin
          type: DirectoryOrCreate
      - name: multus-cfg
        configMap:
          name: multus-cni-config
          items:
          - key: cni-conf.json
            path: 00-multus.conf
  updateStrategy:
    rollingUpdate:
      maxUnavailable: 2
    type: RollingUpdate

Quindi, applica il manifest al cluster:

kubectl apply -f multus-manifest.yaml

Creare un manifest NetworkAttachmentDefinition

Per consentire ai pod di connettersi a reti aggiuntive, crea un manifest NetworkAttachmentDefinition. Questo manifest definisce la modalità di connessione dei pod a una rete e specifica l'intervallo di indirizzi IP assegnato da un plug-in IPAM, ad esempio Whereabouts. Questo intervallo deve far parte della subnet che connette le interfacce di rete aggiuntive dei nodi.

  1. Salva questo manifest come nad.yaml. Questo manifest utilizza i plug-in IPVLAN e Whereabouts.

    apiVersion: "k8s.cni.cncf.io/v1"
kind: NetworkAttachmentDefinition
metadata:
  name: NAD_NAME
spec:
  config: '{
    "cniVersion": "0.3.1",
    "plugins": [
      {
        "type": "ipvlan",
        "master": "eth1",
        "mode": "l2",
        "ipam": {
          "type": "whereabouts",
          "range": SECONDARY_RANGE_NAME
        }
      }
    ]
  }'

    Il manifest include i seguenti campi:

    • NAD_NAME: il nome di NetworkAttachmentDefinition.
    • master: il nome dell'interfaccia di rete secondaria del nodo, che funge da interfaccia master per IPVLAN. Su GKE, le interfacce di rete secondarie in genere iniziano con eth1 e vengono denominate in sequenza. Per confermare il nome dell'interfaccia, connettiti a un nodo utilizzando SSH ed esegui il comando ip addr.
    • range: l'intervallo di indirizzi IP per le interfacce dei pod, che è lo stesso dell'intervallo IPv4 secondario creato per i pod (SECONDARY_RANGE_NAME). Ad esempio, 172.16.1.0/24.

  2. Applica il manifest al cluster:

    kubectl apply -f nad.yaml

Collegare i pod a reti aggiuntive

Per collegare un pod a una rete aggiuntiva, aggiungi l'annotazione k8s.v1.cni.cncf.io/networks al manifest del pod. Per più reti, fornisci un elenco di nomi NetworkAttachmentDefinition separati da virgole nel seguente formato: <namespace>/<nad-name>.

L'esempio seguente mostra un manifest del pod che si collega a NetworkAttachmentDefinition denominato NAD_NAME nello spazio dei nomi default:

apiVersion: v1
kind: Pod
metadata:
  name: samplepod
  annotations:
    k8s.v1.cni.cncf.io/networks: default/NAD_NAME
spec:
  containers:
  - name: sample-container
    image: nginx

Sostituisci NAD_NAME con il nome di NetworkAttachmentDefinition che hai creato.

Quando applichi questo manifest, Kubernetes crea il pod con un'interfaccia di rete aggiuntiva (net1) connessa alla rete specificata da NetworkAttachmentDefinition.

Verificare l'indirizzo IP aggiuntivo del pod

Per verificare che il pod riceva un indirizzo IP aggiuntivo dopo averlo collegato a una rete aggiuntiva, esamina le interfacce di rete all'interno del pod:

  1. Per esaminare samplepod e verificare l'indirizzo IP aggiuntivo, utilizza il seguente comando:

    $kubectl describe pod PODNAME

    Sostituisci PODNAME con il nome del pod, ad esempio samplepod.

  2. Esamina l'output. L'interfaccia eth0 ha l'indirizzo IP principale del pod. Il plug-in Whereabouts assegna l'indirizzo IP aggiuntivo a un'altra interfaccia, ad esempio net1.

    L'output è simile al seguente:

    k8s.v1.cni.cncf.io/network-status:
  [{
    "name": "gke-pod-network",
    "interface": "eth0",
    "ips": [
      "10.104.3.4"
    ],
    "mac": "ea:e2:f6:ce:18:b5",
    "default": true,
    "dns": {},
    "gateway": [
      "\u003cnil\u003e"
    ]
  },{
    "name": "default/my-nad",
    "interface": "net1",
    "ips": [
      "10.200.1.1"
    ],
    "mac": "42:01:64:c8:c8:07",
    "dns": {}
  }]
k8s.v1.cni.cncf.io/networks: default/my-nad

    In questo esempio, 10.104.5.19 è l'indirizzo IP principale su eth0, mentre 10.200.1.1 è l'indirizzo IP aggiuntivo su net1.

Passaggi successivi
