Alta disponibilidad y recuperación ante desastres

El software de Google Distributed Cloud solo para VMware funciona con las funciones de disponibilidad de vSphere para ayudarte a proteger las cargas de trabajo contra fallas del host, del almacén de datos y del centro de datos de ESXi. Los nodos del plano de control redundantes, las reglas de antiafinidad de VM y la conmutación por error del balanceador de cargas ayudan a mantener tus clústeres en funcionamiento. Las implementaciones de varios clústeres en centros de datos admiten la recuperación ante desastres.

Funcionalidad principal

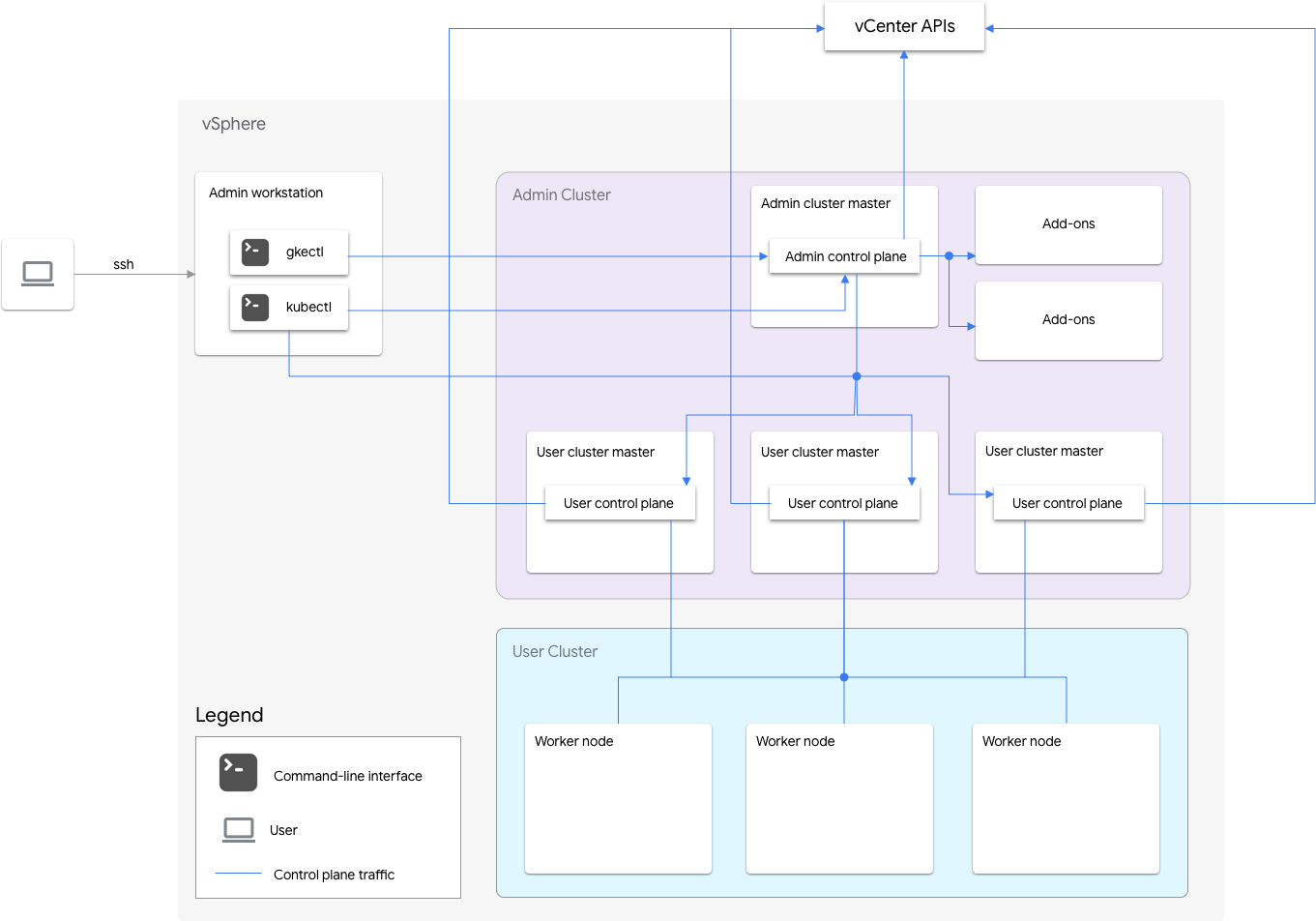

Arquitectura con clústeres de usuario con alta disponibilidad
Arquitectura con clústeres de usuario de alta disponibilidad (haz clic para ampliar)

Una instalación de solo software de Google Distributed Cloud para VMware incluye un clúster de administrador y uno o más clústeres de usuarios.

El clúster de administrador administra el ciclo de vida de los clústeres de usuario, incluida la creación, las actualizaciones y la eliminación de clústeres del usuario. En el clúster de administrador, la instancia principal de administrador administra los nodos trabajadores del administrador, que incluyen las instancias principales de usuario (nodos que ejecutan el plano de control de los clústeres de usuario administrados) y los nodos de complemento (nodos que ejecutan los componentes complementarios compatibles con la funcionalidad del clúster de administrador).

Para cada clúster de usuario, el clúster de administrador tiene un nodo que no es de alta disponibilidad o tres nodos de alta disponibilidad que ejecutan el plano de control. El plano de control incluye el servidor de la API de Kubernetes, el programador de Kubernetes, el administrador de controladores de Kubernetes y varios controladores críticos para el clúster de usuario.

La disponibilidad del plano de control del clúster del usuario es fundamental para las operaciones de carga de trabajo, como la creación, el escalamiento vertical, la disminución de escalamiento y la finalización de la carga de trabajo. En otras palabras, una interrupción del plano de control no interfiere en las cargas de trabajo en ejecución, pero las cargas de trabajo existentes pierden las capacidades de administración del servidor de la API de Kubernetes si su plano de control está ausente.

Las cargas de trabajo y los servicios alojados en contenedores se implementan en los nodos trabajadores del clúster de usuario. Cualquier nodo de trabajador único no debe ser fundamental para la disponibilidad de la aplicación, siempre y cuando la aplicación se implemente con Pods redundantes programados en varios nodos trabajadores.

Habilita la alta disponibilidad

vSphere y Google Distributed Cloud proporcionan varias funciones que contribuyen a la alta disponibilidad (HA).

vSphere HA y vMotion

Te recomendamos que habilites las siguientes dos funciones en el clúster de vCenter que aloja tu software de Google Distributed Cloud solo para clústeres de VMware:

Estas características mejoran la disponibilidad y la recuperación en caso de que un host de ESXi falle.

La alta disponibilidad de vCenter usa varios hosts ESXi configurados como clústeres a fin de proporcionar una recuperación rápida de las interrupciones y una alta disponibilidad rentable para aplicaciones que se ejecutan en máquinas virtuales. Te recomendamos que aprovisiones el clúster de vCenter con hosts adicionales y habilites vSphere HA Host Monitoring con Host Failure Response configurado como Restart VMs. Las VM se pueden reiniciar de forma automática en otros hosts disponibles en caso de que falle el host de ESXi.

vMotion permite la migración en vivo de VM sin tiempo de inactividad de un host de ESXi a otro. Para el mantenimiento planificado del host, puedes usar la migración en vivo de vMotion a fin de evitar el tiempo de inactividad de la aplicación por completo y garantizar la continuidad del negocio.

Clúster de administrador

Google Distributed Cloud solo software para VMware admite la creación de clústeres de administrador con alta disponibilidad (HA). Un clúster de administrador con alta disponibilidad tiene tres nodos que ejecutan componentes del plano de control. Para obtener información sobre los requisitos y las limitaciones, consulta Clúster de administrador de alta disponibilidad.

Ten en cuenta que la falta de disponibilidad del plano de control del clúster de administrador no afecta la funcionalidad existente del clúster de usuario ni las cargas de trabajo que se ejecutan en los clústeres de usuario.

Existen dos nodos de complementos en un clúster de administrador. Si una está inactiva, la otra aún puede entregar las operaciones del clúster de administrador. Para la redundancia, el software de Google Distributed Cloud solo para VMware distribuye los servicios de complementos críticos, como kube-dns, en ambos nodos de complementos.

Si configuras antiAffinityGroups.enabled como true en el archivo de configuración del clúster de administrador, el software de Google Distributed Cloud solo para VMware crea de forma automática reglas de antiafinidad de vSphere DRS para los nodos de complementos, lo que hace que se distribuyan en dos hosts físicos para la alta disponibilidad.

Clúster de usuario

Puedes habilitar la lata disponibilidad en un clúster de usuarios si configuras masterNode.replicas como 3 en el archivo de configuración de clústeres de usuario. Si el clúster de usuario tiene Controlplane V2 habilitado (recomendado), los tres nodos del plano de control se ejecutan en el clúster de usuario. Los clústeres de usuario con alta disponibilidad heredados que no tienen Controlplane V2 habilitado ejecutan los tres nodos del plano de control en el clúster de administrador. Cada nodo del plano de control también ejecuta una réplica de etcd. El clúster de usuario continúa funcionando mientras haya un plano de control en ejecución y un quórum de etcd. Un quórum de etcd requiere que dos de las tres réplicas de etcd funcionen.

Si configuras antiAffinityGroups.enabled como true en el archivo de configuración del clúster de administrador, el software de Google Distributed Cloud solo para VMware crea de forma automática reglas de antiafinidad de vSphere DRS para los tres nodos que ejecutan el plano de control del clúster de usuario. Esto hace que esas VM se distribuyan en tres hosts físicos.

El software de Google Distributed Cloud solo para VMware también crea reglas antiafinidad de vSphere DRS para los nodos trabajadores en tu clúster de usuario, lo que genera que esos nodos se propaguen en, al menos, tres hosts físicos. Se usan varias reglas de antiafinidad de DRS por grupo de nodos del clúster de usuario según la cantidad de nodos. Esto garantiza que los nodos trabajadores puedan encontrar hosts para ejecutar, incluso cuando la cantidad de hosts sea menor que la cantidad de VMs en el grupo de nodos del clúster de usuario. Te recomendamos que incluyas hosts físicos adicionales en tu clúster de vCenter. Además, configura DRS para que esté automatizada por completo, de modo que en caso de que un host no esté disponible, DRS puede reiniciar automáticamente las VM en otros hosts disponibles sin infringir las reglas de antiafinidad de las VM.

Google Distributed Cloud solo software para VMware mantiene una etiqueta de nodo especial, onprem.gke.io/failure-domain-name, cuyo valor se establece en el nombre de host de ESXi subyacente. Las aplicaciones de usuario que quieren alta disponibilidad pueden configurar reglas podAntiAffinity con esta etiqueta como topologyKey para garantizar que sus Pods de aplicación se distribuyan en diferentes VM y hosts físicos. También puedes configurar varios grupos de nodos para un clúster de usuarios con diferentes almacenes de datos y etiquetas especiales de nodo. Del mismo modo, puedes configurar reglas de podAntiAffinity con esa etiqueta de nodo especial como topologyKey para lograr una mayor disponibilidad ante fallas del almacén de datos.

Para tener alta disponibilidad en las cargas de trabajo de usuario, asegúrate de que el clúster de usuarios tenga una cantidad suficiente de réplicas en nodePools.replicas, lo que garantiza la cantidad deseada de nodos trabajadores del clúster de usuario en la condición en ejecución.

Puedes usar almacenes de datos distintos para los clústeres de administración y los clústeres de usuarios a fin de aislar sus fallas.

Balanceador de cargas

Existen dos tipos de balanceadores de cargas que puedes usar para la alta disponibilidad.

Balanceador de cargas de MetalLB en paquetes

Para el balanceador de cargas de MetalLB empaquetado, se logra la alta disponibilidad con más de un nodo con enableLoadBalancer: true.

MetalLB distribuye los servicios en los nodos del balanceador de cargas, pero, para un solo servicio, solo hay un nodo líder que controla todo el tráfico de ese servicio.

Durante la actualización del clúster, hay un tiempo de inactividad cuando se actualizan los nodos del balanceador de cargas. La duración de la interrupción de la conmutación por error de MetalLB aumenta a medida que se incrementa la cantidad de nodos del balanceador de cargas. Con menos de cinco nodos, la interrupción se produce en un plazo de 10 segundos.

Balanceo de cargas manual

Con el balanceo de cargas manual, configuras el software de Google Distributed Cloud solo para VMware para que use el balanceador de cargas que elijas, como F5 BIG-IP o Citrix. Configura la alta disponibilidad en tu balanceador de cargas, no en el software de Google Distributed Cloud solo para VMware.

Usa varios clústeres para la recuperación ante desastres

La implementación de aplicaciones en varios clústeres en varios servidores de vCenter puede proporcionar una mayor disponibilidad global y limitar el radio de efecto durante las interrupciones.

Esta configuración usa el clúster existente en el centro de datos secundario para la recuperación ante desastres en lugar de configurar un clúster nuevo. A continuación, se ofrece un resumen de alto nivel para lograrlo:

  • Crear otro clúster de administrador y clúster de usuarios en el centro de datos secundario En esta arquitectura de varios clústeres, exigimos que los usuarios tengan dos clústeres de administrador en cada centro de datos, y cada clúster de administrador ejecuta un clúster de usuario.

  • El clúster de usuario secundario tiene una cantidad mínima de nodos trabajadores (tres) y es una espera activa (siempre en ejecución).

  • Puedes replicar las implementaciones de las aplicaciones en los dos vCenters con una cadena de herramientas de DevOps de aplicación existente (CI/CD, Spinnaker), que es el enfoque preferido, o con el Sincronizador de configuración.

  • En caso de un desastre, se puede cambiar el tamaño del clúster de usuarios a la cantidad de nodos necesaria.

  • Además, se requiere un cambio de DNS para enrutar el tráfico al clúster en el centro de datos secundario.
