Administrar registros de flujo

Usa los registros de flujo para guardar los metadatos del tráfico de red, incluidas las 5-tuplas, en Google Distributed Cloud (GDC) aislado para la pila de observabilidad en forma de registros consultables. Usa estos registros para lo siguiente:

Comprender los flujos de tráfico de un servicio específico en una organización
Comprender e identificar problemas con el estado de red de una carga de trabajo de Kubernetes
Verifica las políticas de red de Kubernetes.

El registro de flujo es una función de GDC basada en el proyecto de código abierto Hubble: https://github.com/cilium/hubble. Configura los registros de flujo con el recurso FlowLog de la API de Networking.

Antes de comenzar

Debes obtener autorización para administrar o ver los registros de flujo desde la consola de GDC. Para administrar los registros de flujo, pídele al administrador de IAM de tu organización que te otorgue el rol de administrador de registros de flujo (flowlog-admin). Para ver solo los registros de flujo existentes, pídele al administrador de IAM de tu organización que te otorgue el rol de visualizador de registros de flujo (flowlog-viewer).

Para obtener información sobre cómo configurar vinculaciones de roles desde la consola de GDC, consulta Otorga acceso a los recursos.
Antes de consultar y ver los registros de flujo en los paneles, debes obtener acceso a la instancia de supervisión. Para obtener más información, consulta Cómo consultar y ver métricas.

Crea un registro de flujo

Crea un registro de flujo para guardar los metadatos del tráfico de red que se filtran según un conjunto determinado de especificaciones.

Crea un registro de flujo con filtros de protocolo y espacio de nombres

Crea un archivo example-flowlog.yaml con el siguiente contenido:

apiVersion: networking.gdc.goog/v1
kind: FlowLog
metadata:
  name: "FLOW_LOG_NAME"
  namespace: "platform"
spec:
  filters:
    - l4Protocols:
        - tcp
      source:
        namespacePodSelectors:
          - namespace: gpc-system
          - namespace: kube-system
      destination:
        namespacePodSelectors:
          - namespace: kube-system
  lifetime:
    duration: "1h"

Reemplaza FLOW_LOG_NAME por el nombre elegido para el registro de flujo.

En este ejemplo, el registro de flujo captura todos los flujos para los que cualquier pod en el espacio de nombres gpc-system o kube-system inició una conexión TCP a cualquier pod en el espacio de nombres kube-system. Se detiene el registro de los registros una hora después de la creación del objeto.

Crea el objeto de registro de flujo:
```
kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml
```
Reemplaza MANAGEMENT_API_SERVER por la ruta de acceso al archivo kubeconfig del servidor de la API de Management zonal.

Nota: El objeto FlowLog se debe crear en el espacio de nombres platform.

Verifica que el valor de FLOW_LOG_NAME se haya conciliado correctamente y que el proceso de registro se haya iniciado. Para ello, examina el campo Status:

kubectl --kubeconfig MANAGEMENT_API_SERVER describe -n platform FLOW_LOG_NAME

Ejemplo de estado:

Status:
  Clusters:
    Cluster:  org-1-infra-cluster
    Conditions:
      Last Transition Time:  2024-01-19T01:46:11Z
      Message:
      Observed Generation:   1
      Reason:                ResourcesPropagated
      Status:                True
      Type:                  Propagated
    Name:                    cilium-flowlog-config
    Namespace:               kube-system
    Node:                    org-1-infra
    Cluster:                 user-vm-1-cluster
    Conditions:
      Last Transition Time:  2024-01-19T01:46:11Z
      Message:
      Observed Generation:   1
      Reason:                ResourcesPropagated
      Status:                True
      Type:                  Propagated
    Name:                    cilium-flowlog-config
    Namespace:               kube-system
    Node:                    user-vm-1
    Cluster:                 user-vm-2-cluster
    Conditions:
      Last Transition Time:  2024-01-19T01:46:11Z
      Message:
      Observed Generation:   1
      Reason:                ResourcesPropagated
      Status:                True
      Type:                  Propagated
    Name:                    cilium-flowlog-config
    Namespace:               kube-system
    Node:                    user-vm-2
  Conditions:
    Last Transition Time:  2024-01-18T19:17:53Z
    Message:
    Observed Generation:   1
    Reason:                Active
    Status:                True
    Type:                  Logging
    Last Transition Time:  2024-01-19T01:46:11Z
    Message:
    Observed Generation:   1
    Reason:                ResourcesPropagated
    Status:                True
    Type:                  Propagated
    Last Transition Time:  2024-01-18T19:17:53Z
    Message:
    Observed Generation:   1
    Reason:                Succeeded
    Status:                True
    Type:                  Reconciled
  Start Time:              2024-01-18T19:17:53Z
  End Time:              2024-01-18T20:17:53Z

El resultado de este ejemplo contiene las siguientes condiciones:

Propagated: La configuración del registro de flujo se envió a los clústeres user-vm-1, user-vm-2 y org-1-infra.
Reconciled: El registro de flujo se programó correctamente en los clústeres user-vm-1, user-vm-2 y org-1-infra.
Logging: El registro de flujo no venció ni está inhabilitado, no encontró ningún error y puede generar registros si los filtros coinciden con los flujos.
Los íconos Start Time y End Time indican que el trabajo comenzó a las 19:17:53 y vence a las 20:17:53.

Para que este registro de flujo pueda producir entradas de registro correctamente, todas las condiciones de Propagated, Reconciled y Logging deben ser verdaderas.

Modificar registro de flujo

Para modificar un registro de flujo existente, modifica la definición del objeto de registro de flujo creado en el archivo example-flowlog.yaml y vuelve a aplicarlo:

kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml

Visualiza los registros de flujo en el panel de supervisión

Abre el panel de registros operativos. Para obtener más información, consulta Cómo consultar registros operativos.
Establece el valor del menú desplegable identifier en network-flow-logs, luego haz clic en add json parser y proporciona el siguiente valor a la consulta: {identifier="network-flow-logs"} | json:
Haz clic en Ejecutar consulta. Esto muestra las entradas de registro de flujo guardadas:

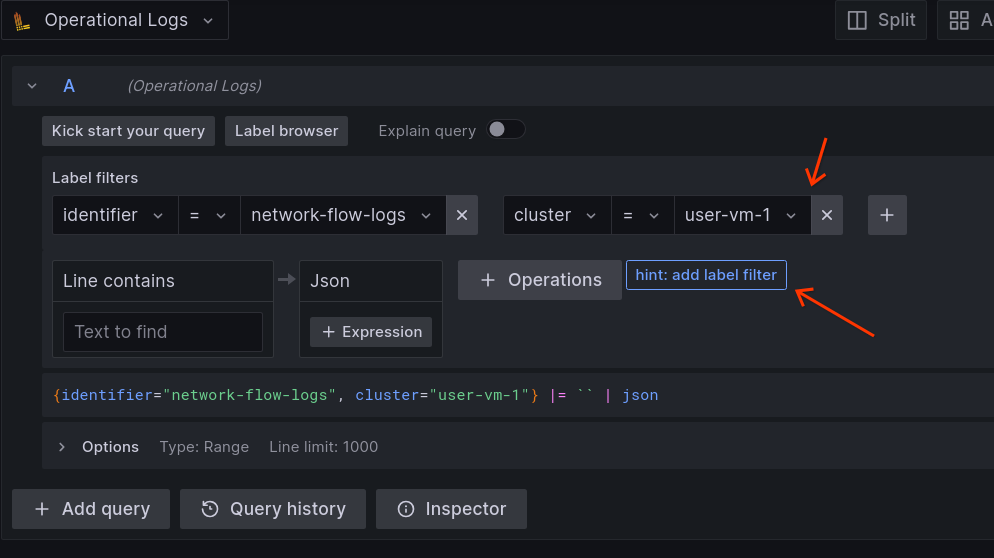

Usa los filtros para definir mejor los resultados. Por ejemplo, proporciona el menú desplegable cluster con un valor de user-vm-1 para observar solo los flujos recopilados del clúster user-vm-1:

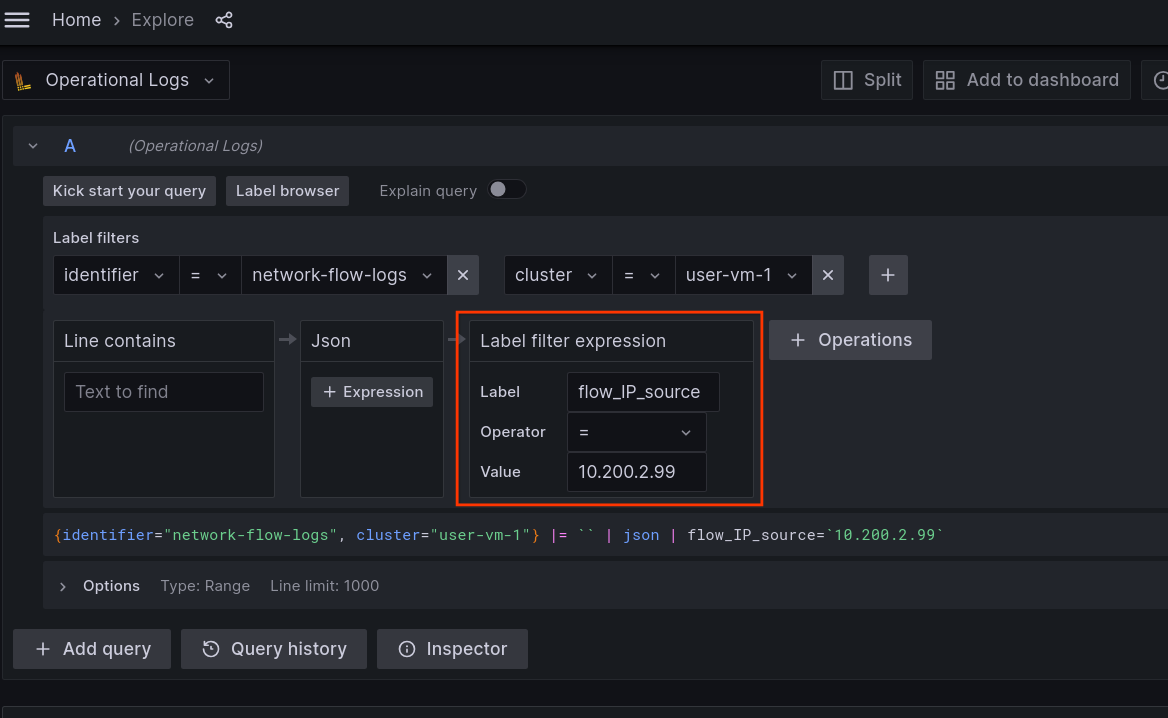

Navega por las entradas del registro de flujo, expande la entrada para ver los detalles y agrega más filtros de etiquetas según sea necesario con el ícono de acceso directo. En este ejemplo, queremos filtrar aún más los flujos por su dirección IP de origen:
Haz clic en el ícono de acceso directo + para filtrar los flujos por un campo de metadatos específico.

Visualiza los resultados por nombre del registro de flujo

Cuando se crean varios registros de flujo, se puede crear un filtro de etiquetas adicional para ver los resultados de uno o más registros de flujo.

Para ver los resultados limitados a los registros producidos por FLOW_LOG_NAME, crea un filtro de etiquetas con los siguientes valores:

Label está establecido en On. Distingue mayúsculas de minúsculas.
Operator está establecido en ~=. Esto usa un comparador de expresiones regulares.
Value está establecido en /FLOW_LOG_NAME/. El valor FLOW_LOG_NAME debe estar entre /.

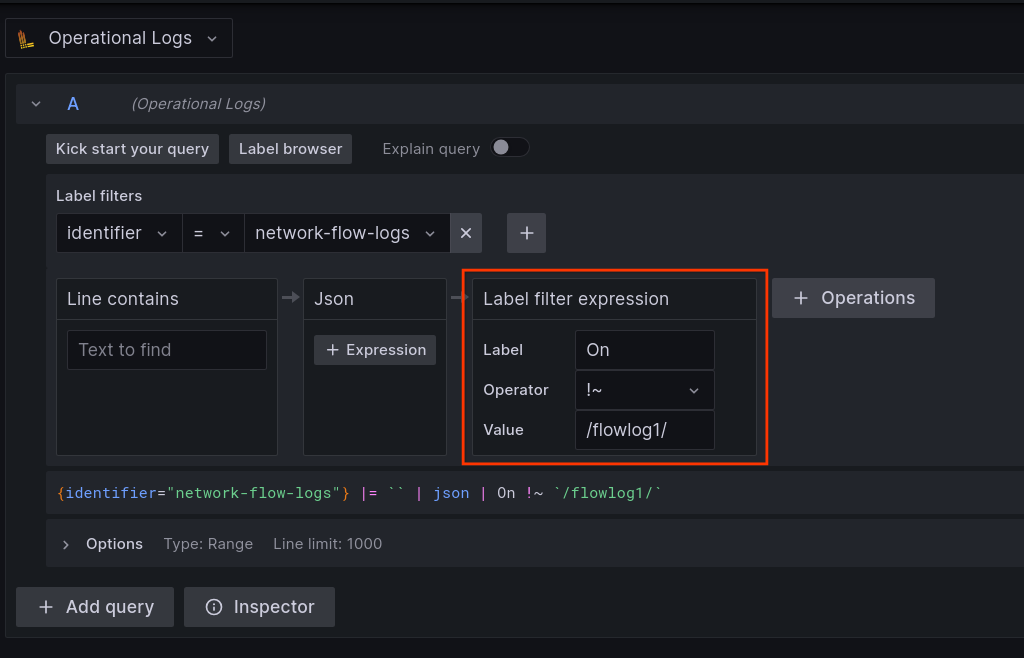

Filtra los resultados para ver solo los registros producidos por flowlog1:

Filtro de etiquetas por nombre de flujo

Referencias

Documentación sobre el exportador dinámico de Hubble: https://docs.cilium.io/en/latest/observability/hubble-exporter/#dynamic-exporter-configuration
