Flusslogs verwalten

Mit Flow-Logs können Sie Metadaten zum Netzwerkverkehr, einschließlich 5-Tupeln, in Google Distributed Cloud (GDC) Air-Gap im Observability-Stack in Form von abfragbaren Logs speichern. Mit diesen Logs können Sie:

• Trafficflüsse für einen bestimmten Dienst in einer Organisation verstehen.
• Probleme mit dem Netzwerkzustand einer Kubernetes-Arbeitslast verstehen und identifizieren.
• Kubernetes-Netzwerkrichtlinien prüfen

Flow Log ist eine GDC-Funktion, die auf dem Open-Source-Projekt Hubble basiert: https://github.com/cilium/hubble. Konfigurieren Sie Flusslogs mit der Ressource FlowLog aus der Networking API.

Hinweise

• Sie müssen die Autorisierung zum Verwalten oder Aufrufen von Flow-Logs über die GDC-Konsole einholen. Wenn Sie Flow-Logs verwalten möchten, bitten Sie Ihren IAM-Administrator der Organisation, Ihnen die Rolle „Flow Log Admin“ (flowlog-admin) zuzuweisen. Wenn Sie nur vorhandene Flow-Logs ansehen möchten, bitten Sie Ihren IAM-Administrator der Organisation, Ihnen die Rolle „Flow Log Viewer“ (flowlog-viewer) zuzuweisen.

  Informationen zum Festlegen von Rollenbindungen über die GDC-Konsole finden Sie unter Zugriff auf Ressourcen gewähren.

• Bevor Sie Flow-Logs abfragen und in Dashboards ansehen können, müssen Sie Zugriff auf die Monitoring-Instanz erhalten. Weitere Informationen finden Sie unter Messwerte abfragen und ansehen.

Flow-Log erstellen

Erstellen Sie ein Flow-Log, um Metadaten zum Netzwerk-Traffic zu speichern, die nach einer bestimmten Reihe von Spezifikationen gefiltert werden.

Hinweis :Um überflüssige und unerwünschte Informationen in den gespeicherten Logs zu reduzieren, sollten Sie die Filterbedingungen eingrenzen. Das ist wichtig, wenn das Netzwerkverkehrsvolumen groß ist.

Flow-Log mit Protokoll- und Namespace-Filtern erstellen

1. Erstellen Sie eine Datei mit dem Namen example-flowlog.yaml und mit folgendem Inhalt:

   apiVersion: networking.gdc.goog/v1
   kind: FlowLog
   metadata:
     name: "FLOW_LOG_NAME"
     namespace: "platform"
   spec:
     filters:
       - l4Protocols:
           - tcp
         source:
           namespacePodSelectors:
             - namespace: gpc-system
             - namespace: kube-system
         destination:
           namespacePodSelectors:
             - namespace: kube-system
     lifetime:
       duration: "1h"


   Ersetzen Sie FLOW_LOG_NAME durch den ausgewählten Namen für das Flow-Log.

   In diesem Beispiel werden im Flow-Log alle Flows erfasst, für die eine TCP-Verbindung von einem beliebigen Pod im Namespace gpc-system oder kube-system zu einem beliebigen Pod im Namespace kube-system gestartet wurde. Die Aufzeichnung von Logs wird eine Stunde nach der Erstellung des Objekts beendet.

2. Erstellen Sie das Flusslogobjekt:

   kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml


   Ersetzen Sie MANAGEMENT_API_SERVER durch den kubeconfig-Pfad des zonalen Management API-Servers.

   Hinweis: Das FlowLog-Objekt muss im Namespace platform erstellt werden.

3. Prüfen Sie, ob der Wert FLOW_LOG_NAME richtig abgeglichen wurde und ob der Logging-Prozess gestartet wurde. Sehen Sie dazu das Feld Status an:

   kubectl --kubeconfig MANAGEMENT_API_SERVER describe -n platform FLOW_LOG_NAME


   Beispielstatus:

   Status:
     Clusters:
       Cluster:  org-1-infra-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    org-1-infra
       Cluster:                 user-vm-1-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    user-vm-1
       Cluster:                 user-vm-2-cluster
       Conditions:
         Last Transition Time:  2024-01-19T01:46:11Z
         Message:
         Observed Generation:   1
         Reason:                ResourcesPropagated
         Status:                True
         Type:                  Propagated
       Name:                    cilium-flowlog-config
       Namespace:               kube-system
       Node:                    user-vm-2
     Conditions:
       Last Transition Time:  2024-01-18T19:17:53Z
       Message:
       Observed Generation:   1
       Reason:                Active
       Status:                True
       Type:                  Logging
       Last Transition Time:  2024-01-19T01:46:11Z
       Message:
       Observed Generation:   1
       Reason:                ResourcesPropagated
       Status:                True
       Type:                  Propagated
       Last Transition Time:  2024-01-18T19:17:53Z
       Message:
       Observed Generation:   1
       Reason:                Succeeded
       Status:                True
       Type:                  Reconciled
     Start Time:              2024-01-18T19:17:53Z
     End Time:              2024-01-18T20:17:53Z


   Diese Beispielausgabe enthält die folgenden Bedingungen:

   • Propagated: Die Flusslogkonfiguration wurde an die Cluster user-vm-1, user-vm-2 und org-1-infra gesendet.
   • Reconciled: Das Flow-Log wurde erfolgreich auf den Clustern user-vm-1, user-vm-2 und org-1-infra programmiert.
   • Logging: Das Flussprotokoll ist nicht abgelaufen oder deaktiviert, es ist kein Fehler aufgetreten und es können Protokolle erstellt werden, wenn die Filter mit den Flüssen übereinstimmen.
   • Die Start Time und End Time geben an, dass der Job am 19:17:53 gestartet wurde und am 20:17:53 abläuft.

   Damit in diesem Flow-Log Logeinträge erstellt werden können, müssen alle Bedingungen für Propagated, Reconciled und Logging erfüllt sein.

Flusslog ändern

Wenn Sie ein vorhandenes Ablaufprotokoll ändern möchten, bearbeiten Sie die erstellte Ablaufprotokoll-Objektdefinition in der Datei example-flowlog.yaml und wenden Sie sie noch einmal an:

kubectl --kubeconfig MANAGEMENT_API_SERVER apply -f example-flowlog.yaml

Flusslogs im Monitoring-Dashboard ansehen

1. Öffnen Sie das Dashboard für das Betriebsprotokoll. Weitere Informationen finden Sie unter Betriebslogs abfragen.

2. Legen Sie den Drop-down-Wert identifier auf network-flow-logs fest, klicken Sie auf add json parser (JSON-Parser hinzufügen) und geben Sie den folgenden Wert für die Abfrage an: {identifier="network-flow-logs"} | json:



3. Klicken Sie auf Abfrage ausführen. Dadurch werden die gespeicherten Flusslogeinträge angezeigt:

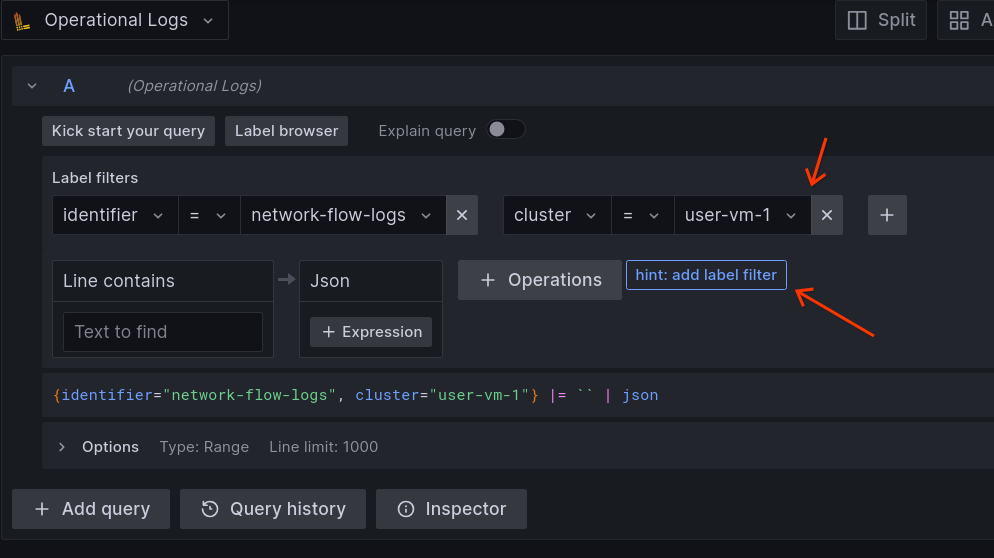

4. Mit den Filtern können Sie die Ergebnisse weiter eingrenzen. Geben Sie beispielsweise im Drop-down-Menü Cluster den Wert user-vm-1 an, um nur Flows zu berücksichtigen, die aus dem Cluster user-vm-1 stammen:

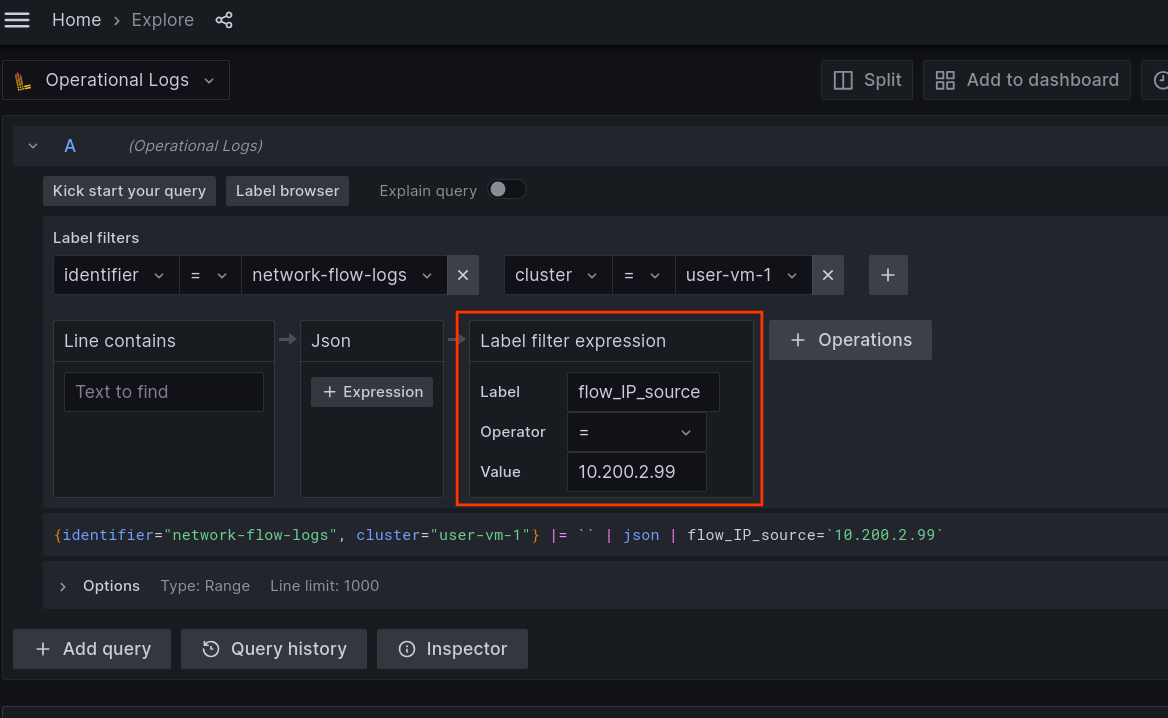

5. Sehen Sie sich die Flow-Logeinträge an, maximieren Sie den Eintrag, um die Details zu sehen, und fügen Sie bei Bedarf weitere Label-Filter über das entsprechende Symbol hinzu. In diesem Beispiel möchten wir die Flows nach der Quell-IP-Adresse filtern:



6. Klicken Sie auf das +-Kürzel, um Flows nach einem bestimmten Metadatenfeld zu filtern.



Ergebnisse nach Flusslogname ansehen

Wenn mehrere Flow-Logs erstellt werden, kann ein zusätzlicher Label-Filter erstellt werden, um Ergebnisse aus einem oder mehreren Flow-Logs aufzurufen.

Wenn Sie Ergebnisse sehen möchten, die auf Logs beschränkt sind, die von FLOW_LOG_NAME erstellt wurden, erstellen Sie einen Label-Filter mit den folgenden Werten:

• Label ist auf On festgelegt. Dabei wird zwischen Groß- und Kleinschreibung unterschieden.
• Operator ist auf ~= festgelegt. Hier wird ein Abgleich mit regulären Ausdrücken verwendet.
• Value ist auf /FLOW_LOG_NAME/ festgelegt. Der Wert FLOW_LOG_NAME muss von / umgeben sein.

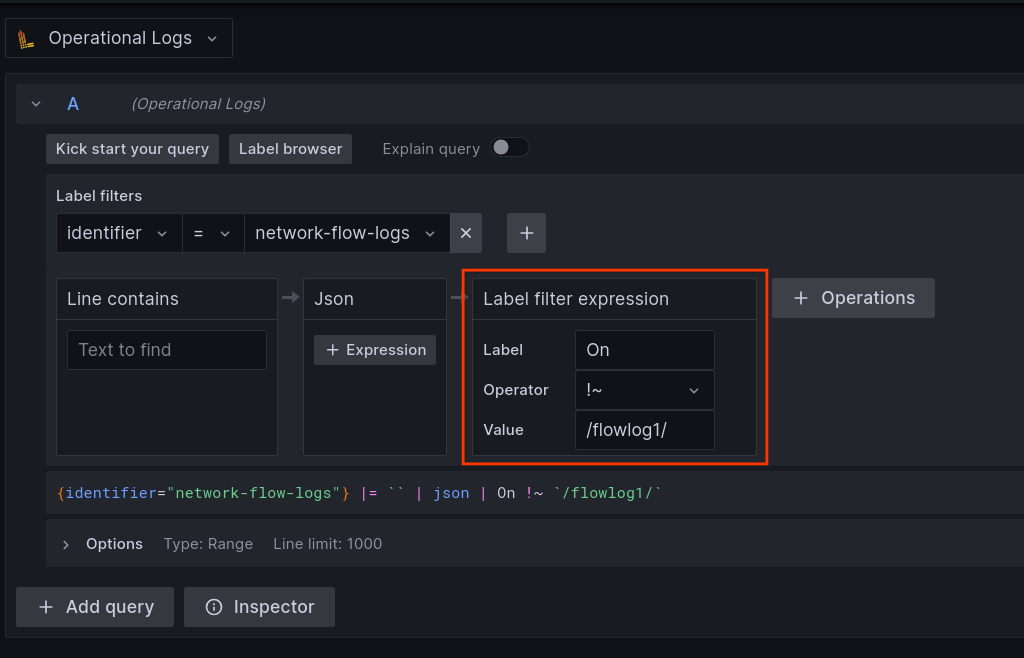

Filtern Sie die Ergebnisse, um nur Logs von flowlog1 zu sehen:

Hinweis :Wenn Sie Ergebnisse aus mehreren Flusslogs sehen möchten, verknüpfen Sie die Namen der Flusslogs mit |. Beispiel: „/flowlog1/|/flowlog2/“ enthält Logeinträge von flowlog1 und flowlog2.

Verweise

• Dokumentation zum dynamischen Hubble-Exporter: https://docs.cilium.io/en/latest/observability/hubble-exporter/#dynamic-exporter-configuration
