建立 Cloud NAT 閘道

總覽

在這個應用實例中，我們將建立 Cloud NAT 閘道，並指派多個輸出 IP。這些閘道會從符合閘道中設定相符標籤的 Pod 和 VM 輸出流量。閘道會自動為每個可透過閘道傳輸外向流量的端點指派外向 IP。

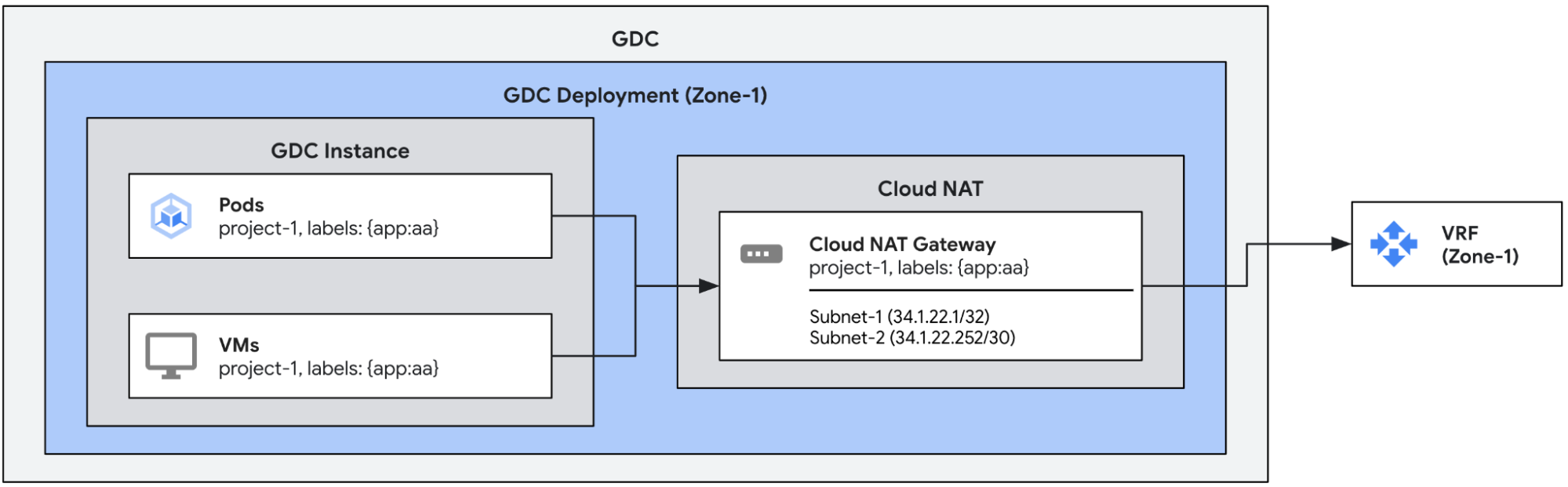

範例閘道設定 (使用多個輸出 IP)

必要條件

設定閘道前，請先取得適當的 Identity and Access Management (IAM) 權限，確保專案具備適當的網路政策，並啟用輸出。

詳情請參閱「開始使用 Cloud NAT 的事前準備」。

Cloud NAT 閘道會使用外部 leaf 子網路做為輸入內容。如要進一步瞭解如何為 Cloud NAT 設定外部子網路，請參閱「為 Cloud NAT 建立外部子網路」。

確認 Pod 或 VM 設定相容

如「NAT 總覽」一文所述，Cloud NAT 與預設專案輸出設定不相容。確認要搭配 Cloud NAT 使用的任何 Pod 或 VM「沒有」egress.networking.gke.io/enabled:true 標籤。

根據預設，虛擬機器外部存取 (VMEA) 會設定 VM，使用預設專案輸出設定輸出流量。換句話說，系統會自動將 egress.networking.gke.io/enabled:"true" 標籤新增至 VM。如果該 VM 也設定為使用 Cloud NAT 閘道輸出流量，就會導致 NAT 設定發生衝突。為避免發生這類衝突，請確保與 VM 相關聯的每個 VMEA 都具有 egress.networking.gke.io/use-cloud-nat:"true" 註解，因為這些 VM 設定為透過 Cloud NAT 閘道輸出流量。相關聯的 VM 隨後會專門透過 Cloud NAT 閘道輸出流量。

建立 Cloud NAT 閘道

以下範例定義了具有兩個外部葉子子網路 (subnet-1 和 subnet-2) 的 Cloud NAT 閘道。閘道會使用這些子網路中的所有 IP (subnet-1 中的一個和 subnet-2 中的四個)，並自動將這些 IP 指派給每個 VM 或 Pod 中具有指定標籤的端點。多個 Pod 或 VM 可以獲派相同的輸出 IP。

apiVersion: networking.gdc.goog/v1
kind: CloudNATGateway
metadata:
  namespace: project-1
  name: gateway-1
spec:
  workloadSelector:  # Immutable
    labelSelector:
      workloads:
        matchLabels:
          app: aa
  subnetRefs:        # Mutable
  - subnet-1
  - subnet-2

檢查閘道狀態

執行下列 kubectl 指令，檢查閘道的狀態。

export MGMT_KUBECONFIG=<path_to_management_kubeconfig>
kubectl get cloudnatgateways gateway-1 -n project-1 --kubeconfig "${MGMT_KUBECONFIG:?}"

如果設定正確，Cloud NAT 閘道的狀態條件欄位應會顯示類型為 Ready 的條件設為 true，且子網路標示為 OK，如下列範例輸出內容所示。

apiVersion: networking.gdc.goog/v1
kind: CloudNATGateway
metadata:
  namespace: project-1
  name: gateway-1
spec:
  workloadSelector:
    labelSelector:
      workloads:
        matchLabels:
          app: aa
  subnetRefs:
  - subnet-1
  - subnet-2
status:
  conditions:
  - lastTransitionTime: "2025-08-20T21:31:36Z"
    message: ""
    observedGeneration: 1
    reason: Ready
    status: "True"
    type: Ready
  - lastTransitionTime: "2025-08-20T21:31:36Z"
    message: ""
    observedGeneration: 1
    reason: Ready
    status: "True"
    type: SubnetsReady
  - lastTransitionTime: "2025-08-20T21:31:36Z"
    message: ""
    observedGeneration: 1
    reason: Ready
    status: "True"
    type: PerimeterConfigurationReady
  - lastTransitionTime: "2025-08-20T21:31:36Z"
    message: ""
    observedGeneration: 1
    reason: Ready
    status: "True"
    type: EgressRoutesReady
  subnets:
  - name: subnet-1
    status: OK
  - name: subnet-2
    status: OK

Cloud NAT 閘道狀態包含下列類型的 4 種條件：

  • Ready：這個條件會彙整 Cloud NAT 閘道的狀態。如果閘道已完成設定，這個條件會設為 true。
  • SubnetsReady：這個條件表示指派給閘道的子網路是否有效。
  • PerimeterConfigurationReady：這個條件表示是否已設定周邊設定 (例如指派給面向外部節點的外部 IP 等)。
  • EgressRoutesReady：這個條件表示是否已設定從來源端點輸出流量的路徑。

測試流量

我們可以從指派給閘道的其中一個 Pod 或 VM，向外部端點發出 curl 指令，藉此測試流量。接收端點應會看到與閘道相關聯的其中一個輸出 IP。
