Criar registros de auditoria de backup e restauração

Os backups de registros de auditoria no dispositivo do Google Distributed Cloud (GDC) com isolamento físico preservam registros históricos em buckets de armazenamento remoto para compliance, análise de segurança e recuperação de desastres. Configure credenciais de bucket remoto e transfira jobs para fazer backup de registros de auditoria ou implante uma instância de restauração para consultar registros recuperados no Grafana.

Antes de começar

Verifique se você tem acesso aos seguintes recursos:

  • Um bucket remoto para backups com um endpoint, uma chave de acesso secreta e um ID de chave de acesso.
  • Um certificado de autoridade certificadora (CA) para o sistema de armazenamento.
  • Um cluster do Kubernetes em funcionamento.

Para receber as permissões necessárias para gerenciar backups, peça ao administrador do IAM do projeto para conceder a você um dos seguintes papéis no namespace do projeto:

  • Criador de buckets de restauração da plataforma de registros de auditoria
  • Leitor de bucket da plataforma de registros de auditoria

Dependendo do nível de acesso e das permissões necessárias, é possível receber papéis de criador ou leitor para recursos de bucket de backup no namespace do projeto. Para mais informações sobre esses papéis, consulte Preparar permissões do IAM.

Defina as variáveis de ambiente: defina as seguintes variáveis de ambiente para executar os comandos desta página:

* The path of the kubeconfig file:

    ```sh
    export KUBECONFIG=KUBECONFIG_PATH
    ```

    Replace `KUBECONFIG_PATH` with the path to the
    kubeconfig file for the Management API server.

* Your project namespace:

    ```sh
    export PROJECT_NAMESPACE=PROJECT_NAMESPACE
    ```

Proteger registros de auditoria em um backup

Nesta seção, mostramos as etapas para criar um backup de registros de auditoria em um bucket remoto.

Definir credenciais do bucket

É preciso definir as credenciais de acesso para os seguintes buckets:

  • Bucket de origem: o bucket local do GDC que contém os registros de auditoria originais que você quer proteger.
  • Bucket de destino: o bucket remoto em que você quer criar o backup para registros de auditoria.

Defina as credenciais para os dois buckets:

Bucket de origem

  1. Liste os buckets no namespace do projeto no servidor de API Management:

    kubectl --kubeconfig=${KUBECONFIG} get bucket -n ${PROJECT_NAMESPACE}

    O campo DESCRIPTION na saída indica quais buckets contêm registros de auditoria. Selecione o bucket que contém os registros que você quer proteger.

  2. De acordo com as informações da saída, defina as seguintes variáveis de ambiente:

    SRC_BUCKET= BUCKET_NAME
SRC_ENDPOINT = ENDPOINT
SRC_PATH= FULLY_QUALIFIED_BUCKET_NAME

    Substitua:

    • BUCKET_NAME: o valor BUCKET NAME da saída.
    • ENDPOINT: o valor ENDPOINT da saída.
    • FULLY_QUALIFIED_BUCKET_NAME: o valor FULLY-QUALIFIED-BUCKET-NAME da saída.

  3. Consiga o nome do secret do bucket:

    kubectl get secret -n PROJECT_NAMESPACE -o json| jq --arg jq_src $SRC_BUCKET '.items[].metadata|select(.annotations."object.gdc.goog/subject"==$jq_src)|.name'

  4. Defina a variável de credenciais:

    SRC_CREDENTIALS="PROJECT_NAMESPACE/SECRET_NAME"

    Substitua SECRET_NAME pelo nome do secret que você recebeu.

  5. Crie o secret do certificado de CA:

    kubectl create secret generic -n PROJECT_NAMESPACE audit-log-loki-ca \
--from-literal=ca.crt=CERTIFICATE

    Substitua CERTIFICATE pelo certificado de CA do sistema de armazenamento.

  6. Defina a variável do certificado de CA:

    SRC_CA_CERTIFICATE=PROJECT_NAMESPACE/audit-log-loki-ca

Bucket de destino

  1. Defina as seguintes variáveis de ambiente para o bucket de destino remoto:

    DST_ACCESS_KEY_ID= ACCESS_KEY
DST_SECRET_ACCESS_KEY= ACCESS_SECRET
DST_ENDPOINT= REMOTE_ENDPOINT
DST_PATH= REMOTE_BUCKET_NAME

    Substitua:

    • ACCESS_KEY: a chave de acesso do bucket.
    • ACCESS_SECRET: o secret de acesso do bucket.
    • REMOTE_ENDPOINT: o endpoint do bucket.
    • REMOTE_BUCKET_NAME: o nome do bucket

  2. Crie um secret de bucket remoto:

    kubectl create secret generic -n PROJECT_NAMESPACE s3-bucket-credentials \
  --from-literal=access-key-id=$DST_ACCESS_KEY_ID \
  --from-literal=secret-access-key=$DST_SECRET_ACCESS_KEY

    Substitua PROJECT_NAMESPACE pelo namespace do projeto.

  3. Defina a variável de credenciais:

    DST_CREDENTIALS=PROJECT_NAMESPACE/s3-bucket-credentials

  4. Se necessário, crie um secret com o certificado de CA do bucket e defina a variável do certificado de CA:

    kubectl create secret generic -n PROJECT_NAMESPACE s3-bucket-ca \
--from-literal=ca.crt=REMOTE_CERTIFICATE

    Substitua REMOTE_CERTIFICATE pelo certificado de CA do bucket de destino.

    Defina a variável do certificado de CA:

    DST_CA_CERTIFICATE=PROJECT_NAMESPACE/s3-bucket-ca

Registros de auditoria de transferência

O operador de infraestrutura (IO) precisa criar um job de transferência para exportar registros de auditoria do bucket de origem para o bucket de destino do backup. A IO usa a conta de serviço audit-log-pa-backup-restore-sa pré-configurada para configurar o serviço de transferência para buckets predefinidos de registros de auditoria da plataforma.

Use o job a seguir para transferir registros de auditoria:

apiVersion: batch/v1
kind: Job
metadata:
  name: audit-log-transfer-job
  namespace: PROJECT_NAMESPACE
spec:
  template:
    spec:
      serviceAccountName: audit-log-pa-backup-restore-sa
      containers:
        - name: storage-transfer-pod
          image: gcr.io/private-cloud-staging/storage-transfer:latest
          imagePullPolicy: Always
          command:
            - /storage-transfer
          args:
            - '--src_endpoint=$SRC_ENDPOINT
            - '--dst_endpoint=$DST_ENDPOINT
            - '--src_path=\$SRC_PATH
            - '--dst_path=\$DST_PATH
            - '--src_credentials=$SRC_CREDENTIALS
            - '--dst_credentials=$DST_CREDENTIALS
            - '--dst_ca_certificate_reference=$DST_CA_CERTIFICATE # Optional. Based on destination type.
            - '--src_ca_certificate_reference=$SRC_CA_CERTIFICATE
            - '--src_type=s3'
            - '--dst_type=s3'
            - '--bandwidth_limit=100M' # Optional of the form '10K', '100M', '1G' bytes per second
      restartPolicy: OnFailure # Will restart on failure.

Monitore a transferência de dados usando o nome do job (audit-log-transfer-job) e o namespace do projeto.

O job termina quando todos os dados são transferidos para o bucket de destino.

Restaurar registros de auditoria de um backup

Nesta seção, mostramos as etapas para restaurar registros de auditoria de um backup em um bucket remoto.

Criar um bucket para registros restaurados

Crie um bucket para armazenar os registros de auditoria restaurados:

  1. Crie o bucket de restauração:

    apiVersion: object.gdc.goog/v1
kind: Bucket
metadata:
  annotations:
    object.gdc.goog/audit-logs: PA
  labels:
    logging.private.gdch.goog/loggingpipeline-name: default
  name: audit-logs-loki-restore-pa
  namespace: PROJECT_NAMESPACE
spec:
  bucketPolicy:
    lockingPolicy:
      defaultObjectRetentionDays: 1
  description: Bucket for storing audit-logs-loki logs restore
  storageClass: Standard

    Substitua PROJECT_NAMESPACE pelo namespace do projeto.

  2. Acesse o bucket:

    kubectl get bucket audit-logs-loki-restore-pa -n PROJECT_NAMESPACE

    A criação do bucket pode levar alguns minutos.

  3. De acordo com as informações da saída, defina as seguintes variáveis de ambiente:

    DST_BUCKET= RESTORE_BUCKET_NAME
DST_ENDPOINT = RESTORE_ENDPOINT
DST_PATH= RESTORE_FULLY_QUALIFIED_BUCKET_NAME

    Substitua:

    • RESTORE_BUCKET_NAME: o valor BUCKET NAME da saída.
    • RESTORE_ENDPOINT: o valor ENDPOINT da saída.
    • RESTORE_FULLY_QUALIFIED_BUCKET_NAME: o valor FULLY-QUALIFIED-BUCKET-NAME da saída.

  4. Consiga o nome do secret do bucket:

    kubectl get secret -n PROJECT_NAMESPACE -o json| jq --arg jq_src $DST_BUCKET '.items[].metadata|select(.annotations."object.gdc.goog/subject"==$jq_src)|.name'

  5. Defina as variáveis de credenciais:

    DST_SECRET_NAME=RESTORE_SECRET_NAME
DST_CREDENTIALS="PROJECT_NAMESPACE/RESTORE_SECRET_NAME"

    Substitua RESTORE_SECRET_NAME pelo nome do secret que você recebeu.

  6. Crie o secret do certificado de CA:

    kubectl create secret generic -n PROJECT_NAMESPACE audit-log-loki-restore-ca \
--from-literal=ca.crt=CERTIFICATE

    Substitua CERTIFICATE pelo certificado de CA do sistema de armazenamento.

  7. Defina a variável do certificado de CA:

    DST_CA_CERTIFICATE=PROJECT_NAMESPACE/audit-log-loki-restore-ca

Definir credenciais do bucket de origem

Defina as credenciais do bucket que contém o backup para registros de auditoria:

  1. Configure as variáveis de ambiente a seguir:

    SRC_ACCESS_KEY_ID= ACCESS_KEY
SRC_SECRET_ACCESS_KEY= ACCESS_SECRET
SRC_ENDPOINT= REMOTE_ENDPOINT
SRC_PATH= REMOTE_BUCKET_NAME

    Substitua:

    • ACCESS_KEY: a chave de acesso do bucket de backup.
    • ACCESS_SECRET: a chave secreta de acesso do bucket de backup.
    • REMOTE_ENDPOINT: o endpoint do bucket de backup.
    • REMOTE_BUCKET_NAME: o nome do bucket de backup.

  2. Crie um secret de bucket de backup:

    kubectl create secret generic -n PROJECT_NAMESPACE s3-backup-bucket-credentials \
  --from-literal=access-key-id=$SRC_ACCESS_KEY_ID \
  --from-literal=secret-access-key=$SRC_SECRET_ACCESS_KEY

  3. Defina a variável de credenciais:

    SRC_CREDENTIALS=PROJECT_NAMESPACE/s3-backup-bucket-credentials

  4. Crie um secret com o certificado de CA do bucket:

    kubectl create secret generic -n PROJECT_NAMESPACE s3-backup-bucket-ca \
--from-literal=ca.crt=BACKUP_CERTIFICATE

    Substitua BACKUP_CERTIFICATE pelo certificado de CA do bucket de backup.

  5. Defina a variável do certificado de CA:

    SRC_CA_CERTIFICATE=PROJECT_NAMESPACE/s3-backup-bucket-ca

Transferir registros de auditoria restaurados

O operador de infraestrutura (IO) precisa criar um job de transferência para você restaurar os registros de auditoria do bucket de backup para o bucket de restauração. A IO usa a conta de serviço pré-configurada audit-log-pa-backup-restore-sa para configurar o serviço de transferência para buckets predefinidos de registros de auditoria da plataforma.

Use o job a seguir para transferir registros de auditoria:

apiVersion: batch/v1
kind: Job
metadata:
  name: audit-log-restore-job
  namespace: PROJECT_NAMESPACE
spec:
  template:
    spec:
      serviceAccountName: audit-log-pa-backup-restore-sa
      containers:
        - name: storage-transfer-pod
          image: gcr.io/private-cloud-staging/storage-transfer:latest
          imagePullPolicy: Always
          command:
            - /storage-transfer
          args:
            - '--src_endpoint=$SRC_ENDPOINT
            - '--dst_endpoint=$DST_ENDPOINT
            - '--src_path=\$SRC_PATH
            - '--dst_path=\$DST_PATH
            - '--src_credentials=$SRC_CREDENTIALS
            - '--dst_credentials=$DST_CREDENTIALS
            - '--dst_ca_certificate_reference=$DST_CA_CERTIFICATE
            - '--src_ca_certificate_reference=$SRC_CA_CERTIFICATE # Optional. Based on destination type
            - '--src_type=s3'
            - '--dst_type=s3'
            - '--bandwidth_limit=100M' # Optional of the form '10K', '100M', '1G' bytes per second
      restartPolicy: OnFailure # Will restart on failure.

Monitore a transferência de dados usando o nome do job (audit-log-restore-job) e o namespace do projeto.

O job termina quando todos os dados são transferidos para o bucket de restauração.

Acessar registros restaurados

Implante uma instância do Loki para acessar os registros restaurados usando os manifestos de configuração e implantação fornecidos:

  1. Crie um objeto ConfigMap para a configuração da instância.

    Confira abaixo um exemplo de objeto ConfigMap:

    apiVersion: v1
kind: ConfigMap
metadata:
  name: audit-logs-loki-restore-pa
  namespace: PROJECT_NAMESPACE
data:
  loki.yaml: |-
    auth_enabled: true
    common:
      ring:
        kvstore:
          store: inmemory
    chunk_store_config:
      max_look_back_period: 0s
    compactor:
      shared_store: s3
      working_directory: /data/loki/boltdb-shipper-compactor
      compaction_interval: 10m
      retention_enabled: true
      retention_delete_delay: 2h
      retention_delete_worker_count: 150
    ingester:
      chunk_target_size: 1572864
      chunk_encoding: snappy
      max_chunk_age: 2h
      chunk_idle_period: 90m
      chunk_retain_period: 30s
      autoforget_unhealthy: true
      lifecycler:
        ring:
          kvstore:
            store: inmemory
          replication_factor: 1
          heartbeat_timeout: 10m
      max_transfer_retries: 0
      wal:
        enabled: true
        flush_on_shutdown: true
        dir: /wal
        checkpoint_duration: 1m
        replay_memory_ceiling: 20GB
    limits_config:
      retention_period: 48h
      enforce_metric_name: false
      reject_old_samples: false
      ingestion_rate_mb: 256
      ingestion_burst_size_mb: 256
      max_streams_per_user: 20000
      max_global_streams_per_user: 20000
      per_stream_rate_limit: 256MB
      per_stream_rate_limit_burst: 256MB
      shard_streams:
        enabled: false
        desired_rate: 3MB
    schema_config:
      configs:
      - from: "2020-10-24"
        index:
          period: 24h
          prefix: index_
        object_store: s3
        schema: v11
        store: boltdb-shipper
    server:
      http_listen_port: 3100
      grpc_server_max_recv_msg_size: 104857600
      grpc_server_max_send_msg_size: 104857600
    analytics:
      reporting_enabled: false
    storage_config:
      boltdb_shipper:
        active_index_directory: /data/loki/boltdb-shipper-active
        cache_location: /data/loki/boltdb-shipper-cache
        cache_ttl: 24h
        shared_store: s3
      aws:
        endpoint: $DST_ENDPOINT
        bucketnames: $DST_PATH
        access_key_id: ${S3_ACCESS_KEY_ID}
        secret_access_key: ${S3_SECRET_ACCESS_KEY}
        s3forcepathstyle: true

  2. Implante a instância como um objeto StatefulSet com um Service para acessar registros.

    Confira um exemplo de objetos StatefulSet e Service:

    apiVersion: apps/v1
kind: StatefulSet
metadata:
  labels:
    app: audit-logs-loki-restore-pa
    logging.private.gdch.goog/loggingpipeline-name: default
  name: audit-logs-loki-restore-pa
  namespace: PROJECT_NAMESPACE
spec:
  persistentVolumeClaimRetentionPolicy:
    whenDeleted: Retain
    whenScaled: Retain
  podManagementPolicy: OrderedReady
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app: audit-logs-loki-restore-pa
  serviceName: audit-logs-loki-restore-pa
  template:
    metadata:
      labels:
        app: audit-logs-loki-restore-pa
        app.kubernetes.io/part-of: audit-logs-loki-restore-pa
        egress.networking.gke.io/enabled: "true"
        istio.io/rev: default
        logging.private.gdch.goog/log-type: audit
    spec:
      affinity:
        nodeAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - preference:
              matchExpressions:
              - key: node-role.kubernetes.io/control-plane
                operator: DoesNotExist
              - key: node-role.kubernetes.io/master
                operator: DoesNotExist
            weight: 1
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - podAffinityTerm:
              labelSelector:
                matchExpressions:
                - key: app
                  operator: In
                  values:
                  - audit-logs-loki-restore-pa
              topologyKey: kubernetes.io/hostname
            weight: 100
      containers:
      - args:
        - -config.file=/etc/loki/loki.yaml
        - -config.expand-env=true
        - -target=all
        env:
        - name: S3_ACCESS_KEY_ID
          valueFrom:
            secretKeyRef:
              key: access-key-id
              name: $DST_SECRET_NAME
              optional: false
        - name: S3_SECRET_ACCESS_KEY
          valueFrom:
              secretKeyRef:
                key: secret-access-key
                name: $DST_SECRET_NAME
                optional: false
        image: gcr.io/private-cloud-staging/loki:v2.8.4-gke.2
        imagePullPolicy: Always
        livenessProbe:
          failureThreshold: 3
          httpGet:
            path: /ready
            port: http-metrics
            scheme: HTTP
          initialDelaySeconds: 330
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 1
        name: audit-logs-loki-restore-pa
        ports:
        - containerPort: 3100
          name: http-metrics
          protocol: TCP
        - containerPort: 7946
          name: gossip-ring
          protocol: TCP
        readinessProbe:
          failureThreshold: 3
          httpGet:
            path: /ready
            port: http-metrics
            scheme: HTTP
          initialDelaySeconds: 45
          periodSeconds: 10
          successThreshold: 1
          timeoutSeconds: 1
        resources:
          limits:
            ephemeral-storage: 2000Mi
            memory: 8000Mi
          requests:
            cpu: 300m
            ephemeral-storage: 2000Mi
            memory: 1000Mi
        securityContext:
          readOnlyRootFilesystem: true
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
        volumeMounts:
        - mountPath: /etc/loki
          name: config
        - mountPath: /data
          name: loki-storage
        - mountPath: /tmp
          name: temp
        - mountPath: /tmp/loki/rules-temp
          name: tmprulepath
        - mountPath: /etc/ssl/certs/storage-cert.crt
          name: storage-cert
          subPath: ca.crt
        - mountPath: /wal
          name: loki-storage
      dnsPolicy: ClusterFirst
      priorityClassName: audit-logs-loki-priority
      restartPolicy: Always
      schedulerName: default-scheduler
      securityContext:
        fsGroup: 10001
        runAsGroup: 10001
        runAsUser: 10001
      serviceAccount: audit-log-pa-backup-restore-sa
      serviceAccountName: audit-log-pa-backup-restore-sa
      terminationGracePeriodSeconds: 4800
      volumes:
      - emptyDir: {}
        name: temp
      - configMap:
          defaultMode: 420
          name: audit-logs-loki-restore-pa
        name: config
      - emptyDir: {}
        name: tmprulepath
      - name: storage-cert
        secret:
          defaultMode: 420
          secretName: web-tls
  updateStrategy:
    type: RollingUpdate
  volumeClaimTemplates:
  - apiVersion: v1
    kind: PersistentVolumeClaim
    metadata:
      creationTimestamp: null
      name: loki-storage
    spec:
      accessModes:
      - ReadWriteOnce
      resources:
        requests:
          storage: 50Gi
      storageClassName: standard-rwo
      volumeMode: Filesystem
---
apiVersion: v1
kind: Service
metadata:
  name: audit-logs-loki-restore-pa
  namespace: PROJECT_NAMESPACE
spec:
  internalTrafficPolicy: Cluster
  ipFamilies:
  - IPv4
  ipFamilyPolicy: SingleStack
  ports:
  - name: http-metrics
    port: 3100
    protocol: TCP
    targetPort: http-metrics
  selector:
    app: audit-logs-loki-restore-pa
  sessionAffinity: None
  type: ClusterIP

Ver registros restaurados

Configure o Grafana para visualizar os registros de auditoria restaurados da instância do Loki:

  1. Abra o endpoint do Grafana do seu projeto. Para mais informações, consulte Consultar e visualizar registros.
  2. No menu de navegação da interface do usuário, clique em Administração > Fontes de dados.
  3. Clique em Adicionar nova fonte de dados.
  4. Na página Adicionar fonte de dados, selecione Loki.
  5. Na página Configurações, insira Audit Logs - Restore no campo Nome.

  6. Na seção HTTP, insira o seguinte valor no campo URL:

    http://audit-logs-loki-restore-pa.PROJECT_NAMESPACE.svc:3100

  7. Na seção Cabeçalhos HTTP personalizados, insira os seguintes valores nos campos correspondentes:

    • Cabeçalho: X-Scope-OrgID
    • Valor: infra-obs

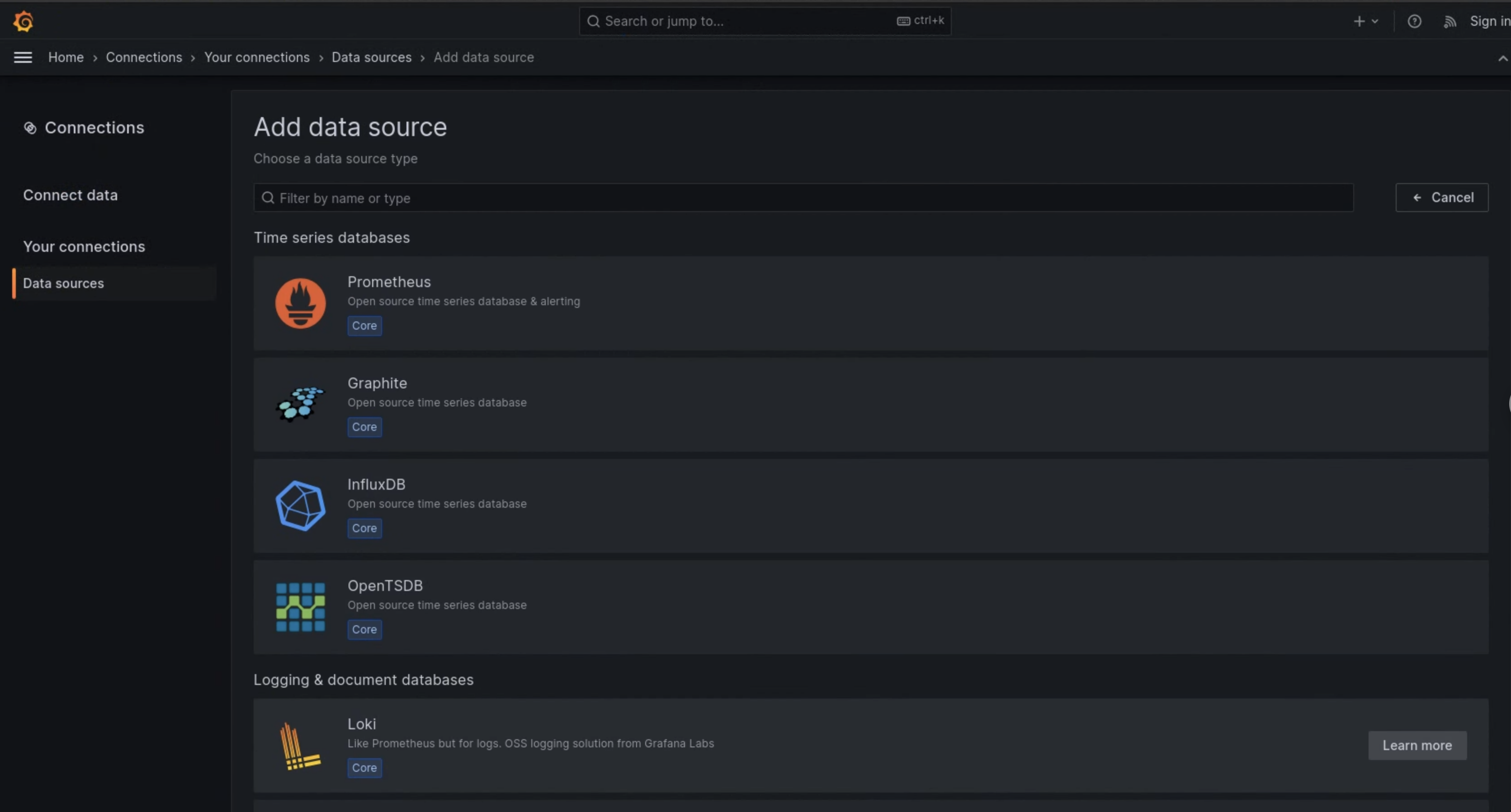

Na figura 1, o Loki é exibido como uma opção na página Adicionar fonte de dados.

A opção Loki é exibida como uma fonte de dados na página "Adicionar fonte de dados" da UI.

Figura 1. A página Adicionar fonte de dados na UI da instância de monitoramento.

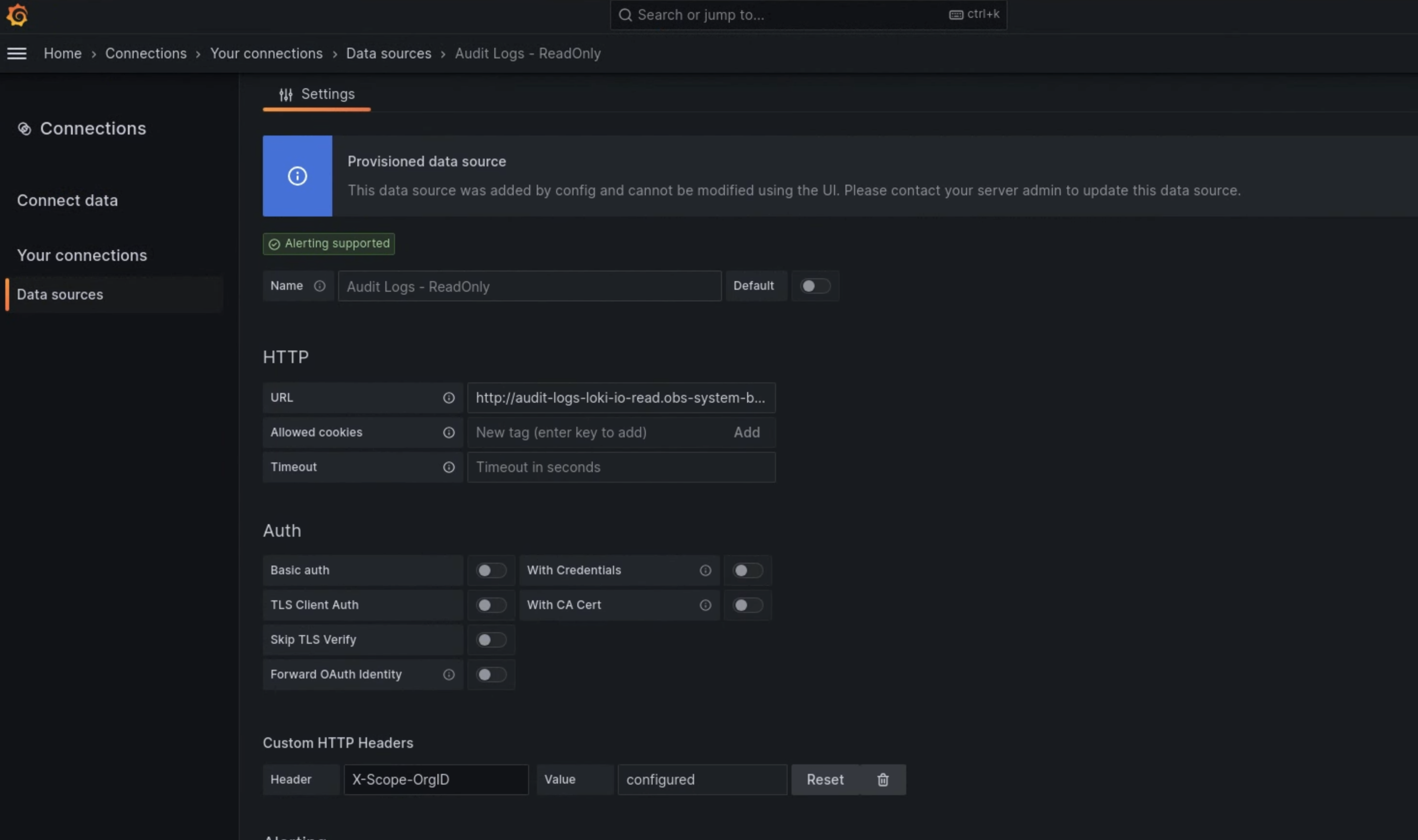

Os campos relevantes para configurar o Loki como fonte de dados são exibidos na página "Settings"

Figura 2. A página Configurações na UI da instância de monitoramento.

A opção Audit Logs - Restore agora está disponível como uma fonte de dados na Análise de Registros.
