I backup degli audit log nell'appliance Google Distributed Cloud (GDC) con air gap conservano i record storici nei bucket di archiviazione remoti per la conformità, l'analisi della sicurezza e il disaster recovery. Configura le credenziali del bucket remoto e i job di trasferimento per eseguire il backup degli audit log o esegui il deployment di un'istanza di ripristino per eseguire query sui log recuperati in Grafana.
Prima di iniziare
Assicurati di avere accesso alle seguenti risorse:
- Un bucket remoto per i backup con un endpoint, una chiave di accesso segreta e un ID della chiave di accesso.
- Un certificato dell'autorità di certificazione (CA) per il sistema di archiviazione.
- Un cluster Kubernetes funzionante.
Per ottenere le autorizzazioni necessarie per gestire i backup, chiedi all'amministratore IAM del progetto di concederti uno dei seguenti ruoli nello spazio dei nomi del progetto:
- Audit Logs Platform Restore Bucket Creator
- Audit Logs Platform Bucket Viewer
A seconda del livello di accesso e delle autorizzazioni di cui hai bisogno, potresti ottenere ruoli di creator o visualizzatore per le risorse dei bucket di backup nello spazio dei nomi del progetto. Per saperne di più su questi ruoli, consulta Prepara le autorizzazioni IAM.
Imposta le variabili di ambiente: imposta le seguenti variabili di ambiente per eseguire i comandi da questa pagina:
* The path of the kubeconfig file:
```sh
export KUBECONFIG=KUBECONFIG_PATH
```
Replace `KUBECONFIG_PATH` with the path to the
kubeconfig file for the Management API server.
* Your project namespace:
```sh
export PROJECT_NAMESPACE=PROJECT_NAMESPACE
```
Proteggi gli audit log in un backup
Questa sezione contiene i passaggi per creare un backup degli audit log in un bucket remoto.
Imposta le credenziali del bucket
Devi impostare le credenziali di accesso per i seguenti bucket:
- Bucket di origine: il bucket GDC locale che contiene gli audit log originali che vuoi proteggere.
- Bucket di destinazione: il bucket remoto in cui vuoi creare il backup per gli audit log.
Imposta le credenziali per entrambi i bucket:
Bucket di origine
Elenca i bucket nello spazio dei nomi del progetto dal server dell'API di gestione:
kubectl --kubeconfig=${KUBECONFIG} get bucket -n ${PROJECT_NAMESPACE}Il campo
DESCRIPTIONnell'output indica quali bucket contengono audit log. Seleziona il bucket che contiene i log che vuoi proteggere.In base alle informazioni dell'output, imposta le seguenti variabili di ambiente:
SRC_BUCKET= BUCKET_NAME SRC_ENDPOINT = ENDPOINT SRC_PATH= FULLY_QUALIFIED_BUCKET_NAMESostituisci quanto segue:
BUCKET_NAME: il valoreBUCKET NAMEdell'output.ENDPOINT: il valoreENDPOINTdell'output.FULLY_QUALIFIED_BUCKET_NAME: il valoreFULLY-QUALIFIED-BUCKET-NAMEdell'output.
Recupera il nome del secret del bucket:
kubectl get secret -n PROJECT_NAMESPACE -o json| jq --arg jq_src $SRC_BUCKET '.items[].metadata|select(.annotations."object.gdc.goog/subject"==$jq_src)|.name'Imposta la variabile delle credenziali:
SRC_CREDENTIALS="PROJECT_NAMESPACE/SECRET_NAME"Sostituisci
SECRET_NAMEcon il nome del secret che hai ottenuto.Crea il secret del certificato CA:
kubectl create secret generic -n PROJECT_NAMESPACE audit-log-loki-ca \ --from-literal=ca.crt=CERTIFICATESostituisci
CERTIFICATEcon il certificato CA del sistema di archiviazione.Imposta la variabile del certificato CA:
SRC_CA_CERTIFICATE=PROJECT_NAMESPACE/audit-log-loki-ca
Bucket di destinazione
Imposta le seguenti variabili di ambiente per il bucket di destinazione remoto:
DST_ACCESS_KEY_ID= ACCESS_KEY DST_SECRET_ACCESS_KEY= ACCESS_SECRET DST_ENDPOINT= REMOTE_ENDPOINT DST_PATH= REMOTE_BUCKET_NAMESostituisci quanto segue:
ACCESS_KEY: la chiave di accesso del bucket.ACCESS_SECRET: il secret di accesso del bucket.REMOTE_ENDPOINT: l'endpoint del bucket.REMOTE_BUCKET_NAME: il nome del bucket.
Crea un secret del bucket remoto:
kubectl create secret generic -n PROJECT_NAMESPACE s3-bucket-credentials \ --from-literal=access-key-id=$DST_ACCESS_KEY_ID \ --from-literal=secret-access-key=$DST_SECRET_ACCESS_KEYSostituisci
PROJECT_NAMESPACEcon lo spazio dei nomi del progetto.Imposta la variabile delle credenziali:
DST_CREDENTIALS=PROJECT_NAMESPACE/s3-bucket-credentialsSe necessario, crea un secret con il certificato CA del bucket e imposta la variabile del certificato CA:
kubectl create secret generic -n PROJECT_NAMESPACE s3-bucket-ca \ --from-literal=ca.crt=REMOTE_CERTIFICATESostituisci
REMOTE_CERTIFICATEcon il certificato CA del bucket di destinazione.Imposta la variabile del certificato CA:
DST_CA_CERTIFICATE=PROJECT_NAMESPACE/s3-bucket-ca
Trasferisci gli audit log
L'operatore dell'infrastruttura (IO) deve creare un job di trasferimento per esportare gli audit log dal bucket di origine al bucket di destinazione per il backup. L'IO utilizza il account di servizio audit-log-pa-backup-restore-sa preconfigurato per configurare il Transfer Service per i bucket predefiniti degli audit log della piattaforma.
Utilizza il seguente job per trasferire gli audit log:
apiVersion: batch/v1
kind: Job
metadata:
name: audit-log-transfer-job
namespace: PROJECT_NAMESPACE
spec:
template:
spec:
serviceAccountName: audit-log-pa-backup-restore-sa
containers:
- name: storage-transfer-pod
image: gcr.io/private-cloud-staging/storage-transfer:latest
imagePullPolicy: Always
command:
- /storage-transfer
args:
- '--src_endpoint=$SRC_ENDPOINT
- '--dst_endpoint=$DST_ENDPOINT
- '--src_path=\$SRC_PATH
- '--dst_path=\$DST_PATH
- '--src_credentials=$SRC_CREDENTIALS
- '--dst_credentials=$DST_CREDENTIALS
- '--dst_ca_certificate_reference=$DST_CA_CERTIFICATE # Optional. Based on destination type.
- '--src_ca_certificate_reference=$SRC_CA_CERTIFICATE
- '--src_type=s3'
- '--dst_type=s3'
- '--bandwidth_limit=100M' # Optional of the form '10K', '100M', '1G' bytes per second
restartPolicy: OnFailure # Will restart on failure.
Monitora il trasferimento di dati
utilizzando il nome del job (audit-log-transfer-job) e lo spazio dei nomi del progetto.
Il job termina quando tutti i dati vengono trasferiti nel bucket di destinazione.
Ripristina gli audit log da un backup
Questa sezione contiene i passaggi per ripristinare gli audit log da un backup in un bucket remoto.
Crea un bucket per i log ripristinati
Crea un bucket per archiviare gli audit log ripristinati:
Crea il bucket di ripristino:
apiVersion: object.gdc.goog/v1 kind: Bucket metadata: annotations: object.gdc.goog/audit-logs: PA labels: logging.private.gdch.goog/loggingpipeline-name: default name: audit-logs-loki-restore-pa namespace: PROJECT_NAMESPACE spec: bucketPolicy: lockingPolicy: defaultObjectRetentionDays: 1 description: Bucket for storing audit-logs-loki logs restore storageClass: StandardSostituisci
PROJECT_NAMESPACEcon lo spazio dei nomi del progetto.Visualizza il bucket:
kubectl get bucket audit-logs-loki-restore-pa -n PROJECT_NAMESPACELa creazione del bucket potrebbe richiedere alcuni minuti.
In base alle informazioni dell'output, imposta le seguenti variabili di ambiente:
DST_BUCKET= RESTORE_BUCKET_NAME DST_ENDPOINT = RESTORE_ENDPOINT DST_PATH= RESTORE_FULLY_QUALIFIED_BUCKET_NAMESostituisci quanto segue:
RESTORE_BUCKET_NAME: il valoreBUCKET NAMEdell'output.RESTORE_ENDPOINT: il valoreENDPOINTdell'output.RESTORE_FULLY_QUALIFIED_BUCKET_NAME: il valoreFULLY-QUALIFIED-BUCKET-NAMEdell'output.
Recupera il nome del secret del bucket:
kubectl get secret -n PROJECT_NAMESPACE -o json| jq --arg jq_src $DST_BUCKET '.items[].metadata|select(.annotations."object.gdc.goog/subject"==$jq_src)|.name'Imposta le variabili delle credenziali:
DST_SECRET_NAME=RESTORE_SECRET_NAME DST_CREDENTIALS="PROJECT_NAMESPACE/RESTORE_SECRET_NAME"Sostituisci
RESTORE_SECRET_NAMEcon il nome del secret che hai ottenuto.Crea il secret del certificato CA:
kubectl create secret generic -n PROJECT_NAMESPACE audit-log-loki-restore-ca \ --from-literal=ca.crt=CERTIFICATESostituisci
CERTIFICATEcon il certificato CA del sistema di archiviazione.Imposta la variabile del certificato CA:
DST_CA_CERTIFICATE=PROJECT_NAMESPACE/audit-log-loki-restore-ca
Imposta le credenziali del bucket di origine
Imposta le credenziali del bucket che contiene il backup per gli audit log:
Imposta le seguenti variabili di ambiente:
SRC_ACCESS_KEY_ID= ACCESS_KEY SRC_SECRET_ACCESS_KEY= ACCESS_SECRET SRC_ENDPOINT= REMOTE_ENDPOINT SRC_PATH= REMOTE_BUCKET_NAMESostituisci quanto segue:
ACCESS_KEY: la chiave di accesso del bucket di backup.ACCESS_SECRET: il secret di accesso del bucket di backup.REMOTE_ENDPOINT: l'endpoint del bucket di backup.REMOTE_BUCKET_NAME: il nome del bucket di backup.
Crea un secret del bucket di backup:
kubectl create secret generic -n PROJECT_NAMESPACE s3-backup-bucket-credentials \ --from-literal=access-key-id=$SRC_ACCESS_KEY_ID \ --from-literal=secret-access-key=$SRC_SECRET_ACCESS_KEYImposta la variabile delle credenziali:
SRC_CREDENTIALS=PROJECT_NAMESPACE/s3-backup-bucket-credentialsCrea un secret con il certificato CA del bucket:
kubectl create secret generic -n PROJECT_NAMESPACE s3-backup-bucket-ca \ --from-literal=ca.crt=BACKUP_CERTIFICATESostituisci
BACKUP_CERTIFICATEcon il certificato CA del bucket di backup.Imposta la variabile del certificato CA:
SRC_CA_CERTIFICATE=PROJECT_NAMESPACE/s3-backup-bucket-ca
Trasferisci gli audit log ripristinati
L'operatore dell'infrastruttura (IO) deve creare un job di trasferimento per ripristinare gli audit log dal bucket di backup al bucket di ripristino. L'IO utilizza il account di servizio audit-log-pa-backup-restore-sa preconfigurato per configurare il Transfer Service per i bucket predefiniti degli audit log della piattaforma.
Utilizza il seguente job per trasferire gli audit log:
apiVersion: batch/v1
kind: Job
metadata:
name: audit-log-restore-job
namespace: PROJECT_NAMESPACE
spec:
template:
spec:
serviceAccountName: audit-log-pa-backup-restore-sa
containers:
- name: storage-transfer-pod
image: gcr.io/private-cloud-staging/storage-transfer:latest
imagePullPolicy: Always
command:
- /storage-transfer
args:
- '--src_endpoint=$SRC_ENDPOINT
- '--dst_endpoint=$DST_ENDPOINT
- '--src_path=\$SRC_PATH
- '--dst_path=\$DST_PATH
- '--src_credentials=$SRC_CREDENTIALS
- '--dst_credentials=$DST_CREDENTIALS
- '--dst_ca_certificate_reference=$DST_CA_CERTIFICATE
- '--src_ca_certificate_reference=$SRC_CA_CERTIFICATE # Optional. Based on destination type
- '--src_type=s3'
- '--dst_type=s3'
- '--bandwidth_limit=100M' # Optional of the form '10K', '100M', '1G' bytes per second
restartPolicy: OnFailure # Will restart on failure.
Monitora il trasferimento di dati
utilizzando il nome del job (audit-log-restore-job) e lo spazio dei nomi del progetto.
Il job termina quando tutti i dati vengono trasferiti nel bucket di ripristino.
Accedi ai log ripristinati
Esegui il deployment di un'istanza Loki per accedere ai log ripristinati utilizzando i manifest di configurazione e deployment forniti:
Crea un oggetto
ConfigMapper la configurazione dell'istanza.Di seguito è riportato un esempio di oggetto
ConfigMap:apiVersion: v1 kind: ConfigMap metadata: name: audit-logs-loki-restore-pa namespace: PROJECT_NAMESPACE data: loki.yaml: |- auth_enabled: true common: ring: kvstore: store: inmemory chunk_store_config: max_look_back_period: 0s compactor: shared_store: s3 working_directory: /data/loki/boltdb-shipper-compactor compaction_interval: 10m retention_enabled: true retention_delete_delay: 2h retention_delete_worker_count: 150 ingester: chunk_target_size: 1572864 chunk_encoding: snappy max_chunk_age: 2h chunk_idle_period: 90m chunk_retain_period: 30s autoforget_unhealthy: true lifecycler: ring: kvstore: store: inmemory replication_factor: 1 heartbeat_timeout: 10m max_transfer_retries: 0 wal: enabled: true flush_on_shutdown: true dir: /wal checkpoint_duration: 1m replay_memory_ceiling: 20GB limits_config: retention_period: 48h enforce_metric_name: false reject_old_samples: false ingestion_rate_mb: 256 ingestion_burst_size_mb: 256 max_streams_per_user: 20000 max_global_streams_per_user: 20000 per_stream_rate_limit: 256MB per_stream_rate_limit_burst: 256MB shard_streams: enabled: false desired_rate: 3MB schema_config: configs: - from: "2020-10-24" index: period: 24h prefix: index_ object_store: s3 schema: v11 store: boltdb-shipper server: http_listen_port: 3100 grpc_server_max_recv_msg_size: 104857600 grpc_server_max_send_msg_size: 104857600 analytics: reporting_enabled: false storage_config: boltdb_shipper: active_index_directory: /data/loki/boltdb-shipper-active cache_location: /data/loki/boltdb-shipper-cache cache_ttl: 24h shared_store: s3 aws: endpoint: $DST_ENDPOINT bucketnames: $DST_PATH access_key_id: ${S3_ACCESS_KEY_ID} secret_access_key: ${S3_SECRET_ACCESS_KEY} s3forcepathstyle: trueEsegui il deployment dell'istanza come oggetto
StatefulSetcon unServiceper accedere ai log.Di seguito è riportato un esempio di oggetti
StatefulSeteService:apiVersion: apps/v1 kind: StatefulSet metadata: labels: app: audit-logs-loki-restore-pa logging.private.gdch.goog/loggingpipeline-name: default name: audit-logs-loki-restore-pa namespace: PROJECT_NAMESPACE spec: persistentVolumeClaimRetentionPolicy: whenDeleted: Retain whenScaled: Retain podManagementPolicy: OrderedReady replicas: 1 revisionHistoryLimit: 10 selector: matchLabels: app: audit-logs-loki-restore-pa serviceName: audit-logs-loki-restore-pa template: metadata: labels: app: audit-logs-loki-restore-pa app.kubernetes.io/part-of: audit-logs-loki-restore-pa egress.networking.gke.io/enabled: "true" istio.io/rev: default logging.private.gdch.goog/log-type: audit spec: affinity: nodeAffinity: preferredDuringSchedulingIgnoredDuringExecution: - preference: matchExpressions: - key: node-role.kubernetes.io/control-plane operator: DoesNotExist - key: node-role.kubernetes.io/master operator: DoesNotExist weight: 1 podAntiAffinity: preferredDuringSchedulingIgnoredDuringExecution: - podAffinityTerm: labelSelector: matchExpressions: - key: app operator: In values: - audit-logs-loki-restore-pa topologyKey: kubernetes.io/hostname weight: 100 containers: - args: - -config.file=/etc/loki/loki.yaml - -config.expand-env=true - -target=all env: - name: S3_ACCESS_KEY_ID valueFrom: secretKeyRef: key: access-key-id name: $DST_SECRET_NAME optional: false - name: S3_SECRET_ACCESS_KEY valueFrom: secretKeyRef: key: secret-access-key name: $DST_SECRET_NAME optional: false image: gcr.io/private-cloud-staging/loki:v2.8.4-gke.2 imagePullPolicy: Always livenessProbe: failureThreshold: 3 httpGet: path: /ready port: http-metrics scheme: HTTP initialDelaySeconds: 330 periodSeconds: 10 successThreshold: 1 timeoutSeconds: 1 name: audit-logs-loki-restore-pa ports: - containerPort: 3100 name: http-metrics protocol: TCP - containerPort: 7946 name: gossip-ring protocol: TCP readinessProbe: failureThreshold: 3 httpGet: path: /ready port: http-metrics scheme: HTTP initialDelaySeconds: 45 periodSeconds: 10 successThreshold: 1 timeoutSeconds: 1 resources: limits: ephemeral-storage: 2000Mi memory: 8000Mi requests: cpu: 300m ephemeral-storage: 2000Mi memory: 1000Mi securityContext: readOnlyRootFilesystem: true terminationMessagePath: /dev/termination-log terminationMessagePolicy: File volumeMounts: - mountPath: /etc/loki name: config - mountPath: /data name: loki-storage - mountPath: /tmp name: temp - mountPath: /tmp/loki/rules-temp name: tmprulepath - mountPath: /etc/ssl/certs/storage-cert.crt name: storage-cert subPath: ca.crt - mountPath: /wal name: loki-storage dnsPolicy: ClusterFirst priorityClassName: audit-logs-loki-priority restartPolicy: Always schedulerName: default-scheduler securityContext: fsGroup: 10001 runAsGroup: 10001 runAsUser: 10001 serviceAccount: audit-log-pa-backup-restore-sa serviceAccountName: audit-log-pa-backup-restore-sa terminationGracePeriodSeconds: 4800 volumes: - emptyDir: {} name: temp - configMap: defaultMode: 420 name: audit-logs-loki-restore-pa name: config - emptyDir: {} name: tmprulepath - name: storage-cert secret: defaultMode: 420 secretName: web-tls updateStrategy: type: RollingUpdate volumeClaimTemplates: - apiVersion: v1 kind: PersistentVolumeClaim metadata: creationTimestamp: null name: loki-storage spec: accessModes: - ReadWriteOnce resources: requests: storage: 50Gi storageClassName: standard-rwo volumeMode: Filesystem --- apiVersion: v1 kind: Service metadata: name: audit-logs-loki-restore-pa namespace: PROJECT_NAMESPACE spec: internalTrafficPolicy: Cluster ipFamilies: - IPv4 ipFamilyPolicy: SingleStack ports: - name: http-metrics port: 3100 protocol: TCP targetPort: http-metrics selector: app: audit-logs-loki-restore-pa sessionAffinity: None type: ClusterIP
Visualizza i log ripristinati
Configura Grafana per visualizzare gli audit log ripristinati dall'istanza Loki:
- Apri l'endpoint Grafana del tuo progetto. Per saperne di più, consulta Esegui query e visualizza i log.
- Nel menu di navigazione dell'interfaccia utente, fai clic su Amministrazione > Origini dati.
- Fai clic su Aggiungi nuova origine dati.
- Nella pagina Aggiungi origine dati, seleziona Loki.
- Nella pagina Impostazioni, inserisci
Audit Logs - Restorenel campo Nome. Nella sezione HTTP, inserisci il seguente valore nel campo URL:
http://audit-logs-loki-restore-pa.PROJECT_NAMESPACE.svc:3100Nella sezione Intestazioni HTTP personalizzate, inserisci i seguenti valori nei campi corrispondenti:
- Header:
X-Scope-OrgID - Valore:
infra-obs
- Header:

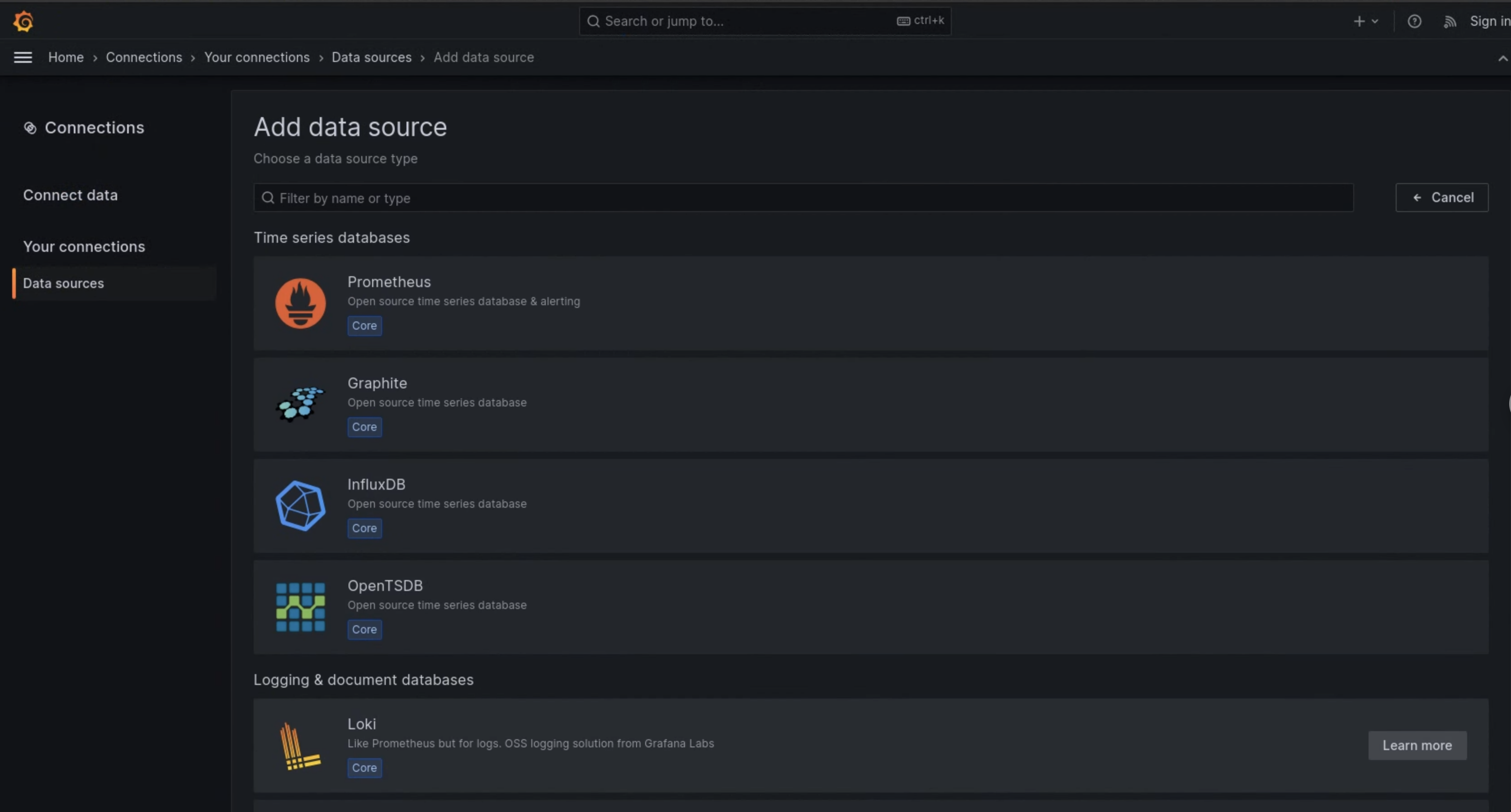

Nella figura 1, Loki viene visualizzato come opzione nella pagina Aggiungi origine dati.
Figura 1. La pagina Aggiungi origine dati nell'interfaccia utente dell'istanza di monitoraggio.
Figura 2. La pagina Impostazioni nell'interfaccia utente dell'istanza di monitoraggio.
L'opzione Audit Logs - Restore è ora disponibile come origine dati in Esplora log.
