מוציאים את המכשיר מהאריזה

במאמר הזה מוסבר איך לפתוח את האריזה של מכשיר Google Distributed Cloud (GDC) עם בידוד פיזי.

ארגזים למשלוח המכשיר

לצורך שינוע מאובטח ומאוחד, כל מכשיר נשלח בארגז עץ על משטח בגודל סטנדרטי (‎~48" x 40"‎). כדי להבטיח את האבטחה של כל ארגז, מודבק חותם ייחודי חסין לחבלות על מנגנון הנעילה שעל דלתות הארגז. לכל חותם יש מספר מזהה ייחודי משלו, שאינטגרטור המערכת עוקב אחריו במתקן מאובטח. אם מזוהים סימנים כלשהם לשיבוש, הלקוחות מקבלים הנחיה לפתוח מייד כרטיס תמיכה אצל צוות התמיכה שלנו.

הארגז מכיל את הפריטים הבאים:

  • יחידת GDC עם כבל, סגורה בתוך קופסה. הכבלים האלה הם אופציונליים, ובדרך כלל משתמשים בהם כדי להתקין את הציוד במתקן ייעודי. עם זאת, כדי להתקין את המכשיר במתלה, צריך להוציא אותו מהמארז המחוזק.
  • ערכות מסילות אופציונליות.
  • מזוודת פליקן שמכילה כבלי חשמל וחומרים נלווים.

מפרטים של ארגזים:

  • חיצוני (אורך×רוחב×גובה) – ‎1.14 m × 1.35 m × 1.14 m
  • משקל – 176.9 ק"ג

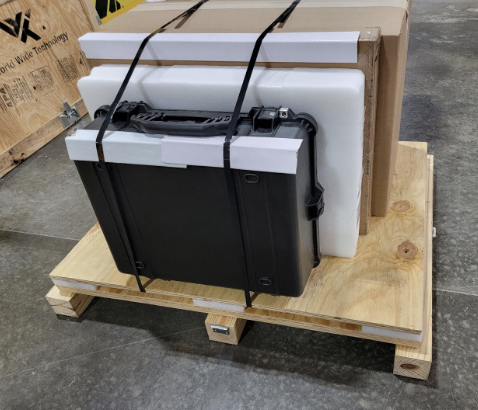

ארגז משלוח שנועד להובלה בטוחה של המכשיר.

תיק Pelican

‫Google ממליצה להשתמש במזוודת פליקן כדי להעביר את המכשיר בצורה מאובטחת, כדי לוודא שהפריטים והכבלים הנלווים האלה יישארו עם המכשיר התואם במהלך ההעברה ובכל פעם שהמכשיר מועבר. כדי לשלוח בבטחה ולזווג פריטים נלווים כמו כבלים וכבלי חשמל, שלא ניתן להעביר אותם בצורה מאובטחת בתוך מארז ה-GDC, צריך להשתמש בתיק נשיאה טקטי.

מפרט של מזוודת Pelican:

  • חיצוני (אורך × רוחב × עומק) – ‎0.62 m × 0.49 m × 0.22 m

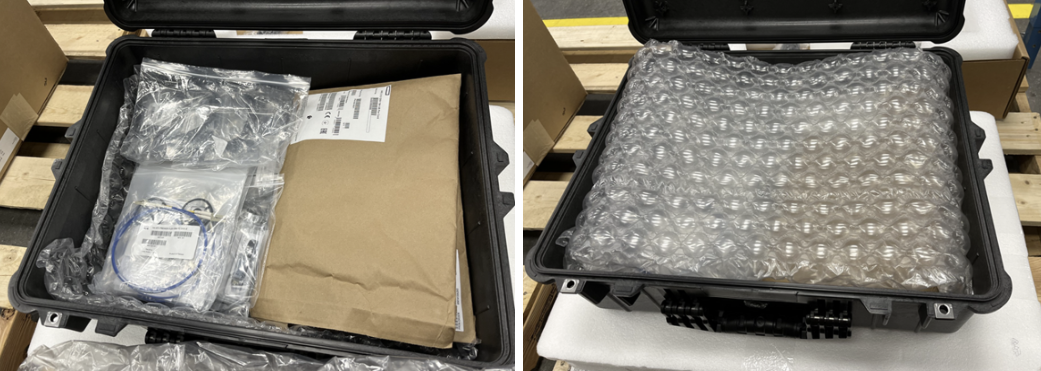

מזוודת Pelican חזקה,להגנה על ציוד רגיש.

המזוודה הקשיחה מכילה את חומרי העזר הבאים:

פריט תיאור כמות
JD094B ACTUAL 104378.GOOGLE HP X130 10G SFP+ LC LR Transceiver 2
P41626-B21 ACTUAL 104378.GOOGLE HPE C15 125V 15A US PWR CORD 2
C7533A ACTUAL 104378.GOOGLE כבל אתרנט – מין בצד ימין – זכר, מין בצד שמאל – זכר, מחבר בצד ימין – RJ45, מחבר בצד שמאל – RJ45, אורך – 1.2 מ' / 4 רגל, רמת ביצועים – CAT 5e 4
JL275A ACTUAL 104378.GOOGLE משדר-מקלט – 100Gbps – Gigabit Ethernet – קווי – QSFP28 –‏ 10 ק"מ 2
QK732A ACTUAL 104378.GOOGLE כבל HP Premier Flex LC/LC Multi-mode OM4 2 Fiber 1m Cable 6
S1-U3P6-32G ACTUAL 16098.GOOGLE כונן פלאש Centon 32GB DataStick Pro USB 3.0 1
5060406464260 ACTUAL 1850227.GOOGLE YubiKey 5 Nano FIPS 3
רולרים ותוויות של Fiber הכבלים שמצורפים לנרתיק

כברירת מחדל, המוצר נשלח עם 2 כבלי חשמל HPE C15 125V 15A US PWR CORD. אם אתם צריכים כבלי חשמל לפריסות באזורים שונים, תוכלו להיעזר בטבלה הבאה:

P/N תיאור מדינה
Q7F45A HPE PWR CRD, 1.83m, 10A/250V, C15—EU 1 CEE7-VII C15 STRAIGHT 2.5 (8.2) Black אירופה/רוסיה
Q7F46A HPE PWR CRD, 1.83m, 10A/250V, C15—UK 1 BS-1363/A C15 STRAIGHT 2.5 (8.2) Black בריטניה/הונג קונג/סינגפור
R1C68A HPE Jumper Cord, Black, 1m, 13A, C14-C15 1 C14 STRAIGHT C15 STRAIGHT 1 (3.2) Black הודו
Q7F62A HPE Jumper Cord, Black, 1m, 13A, C14-C15 1 C14 STRAIGHT C15 STRAIGHT 1 (3.2) Black ברחבי העולם (למעט ארה"ב, קנדה, יפן וטייוואן)
